俄罗斯质子UR500K运载火箭结构设计

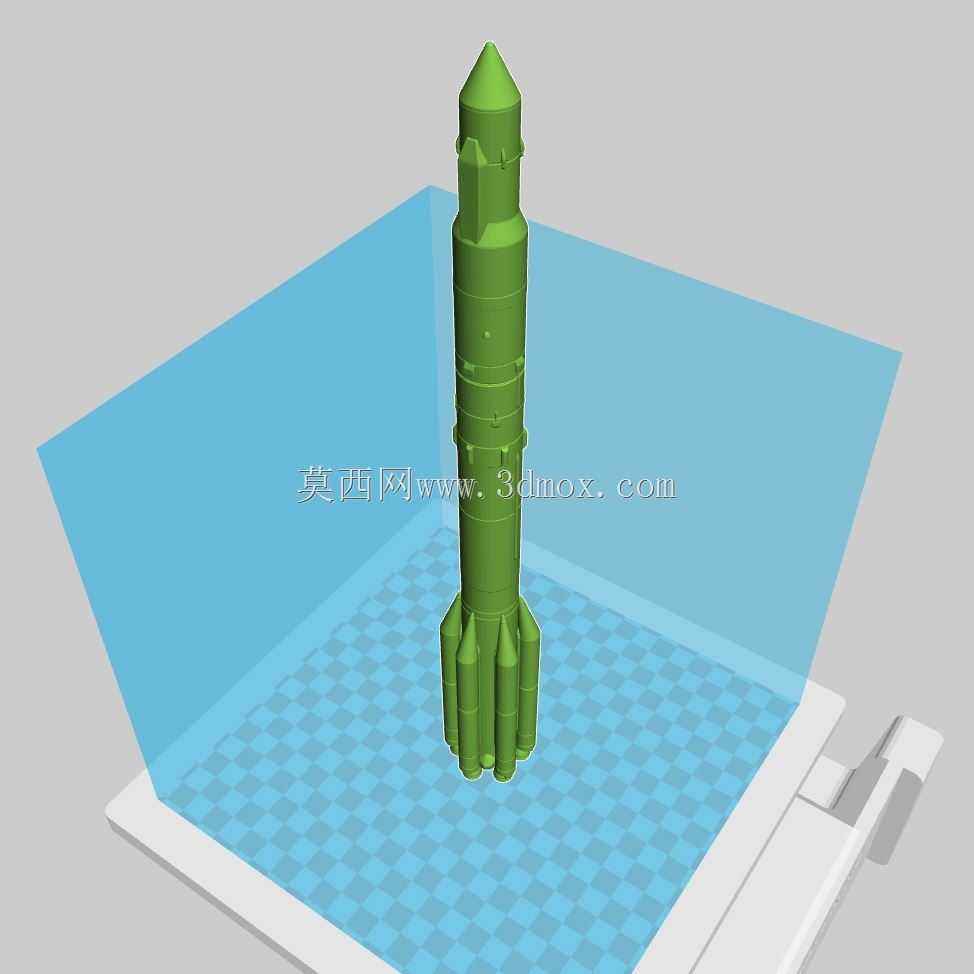

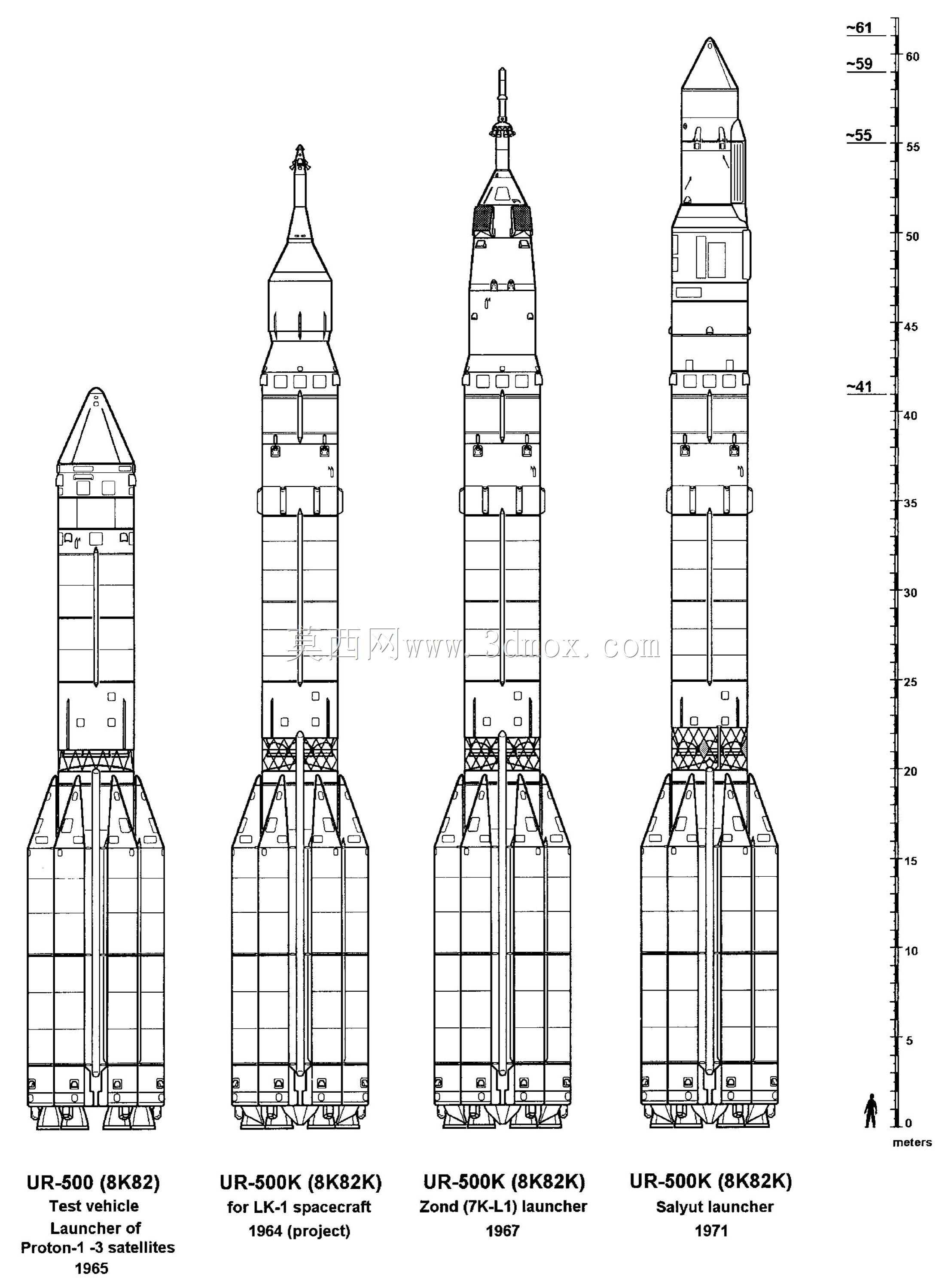

该三维设计作品还原的质子UR500K运载火箭，是航天发射领域承担重型载荷入轨任务的核心运载装备，主要应用于近地轨道空间站舱段发射、深空探测探测器投送、重型通信卫星部署等航天任务场景，作为苏联/俄罗斯航天体系中长期服役的主力重型运载工具，其结构设计承载了苏式航天运载器的典型技术思路，能够将大质量有效载荷精准送入预定轨道，支撑各类航天工程的实施。从产品功能特性来看，该火箭采用多级串联构型搭配侧挂助推模块的布局，一级助推段与芯一级共同承担起飞阶段的大推力输出需求，能够在起飞阶段提供足够的推重比，克服地球引力完成初始爬升；芯二级与上面级则负责后续的轨道爬升、姿态修正与载荷入轨精度控制，各级段之间采用可靠的级间分离结构，能够在飞行过程中按照预设时序完成燃尽箭体的分离，降低后续飞行段的结构重量，提升运载效率。箭体外部的管路走线、级间段连接结构、尾段发动机喷管布局、整流罩端头结构都做了精准的还原，整流罩采用大容积钝头设计，能够容纳大尺寸的有效载荷，同时在大气层内飞行阶段降低气动阻力对箭体飞行稳定性的影响，箭体表面的防热层铺设区域、仪器舱检修口、燃料加注口等细节结构也都按照真实装备的布局完成设计。从设计思路来看，该模型严格遵循真实质子UR500K火箭的构型演化逻辑，还原了不同任务构型下的箭体结构差异，从早期试验型到后续适配不同载荷任务的改型结构都做了对应呈现，整体结构按照真实火箭的传力路径进行建模：起飞阶段的巨大推力通过尾段承力结构传递至箭体主承力桁梁，再逐级向上传递至各级燃料贮箱与有效载荷支架，保证整个箭体在大过载飞行状态下的结构强度与刚度，避免出现结构失稳问题。从外形尺寸与安装边界来看，该火箭全箭高度接近60米级，最大箭体直径超过4米，助推模块外廓尺寸与芯级的连接位置严格按照真实比例设计，各级段的长度比例、喷管伸出长度、整流罩包络尺寸都符合真实装备的参数边界，能够直观呈现该型火箭在发射工位上的占地尺寸与空间占位，为航天发射场景的可视化演示、航天科普内容制作、运载火箭结构教学提供精准的三维模型支撑，也可作为航天主题展陈、虚拟仿真场景搭建的基础资产，帮助相关人员直观理解重型运载火箭的结构组成与布局逻辑。
