3D打印机E3D V6挤出热端结构设计

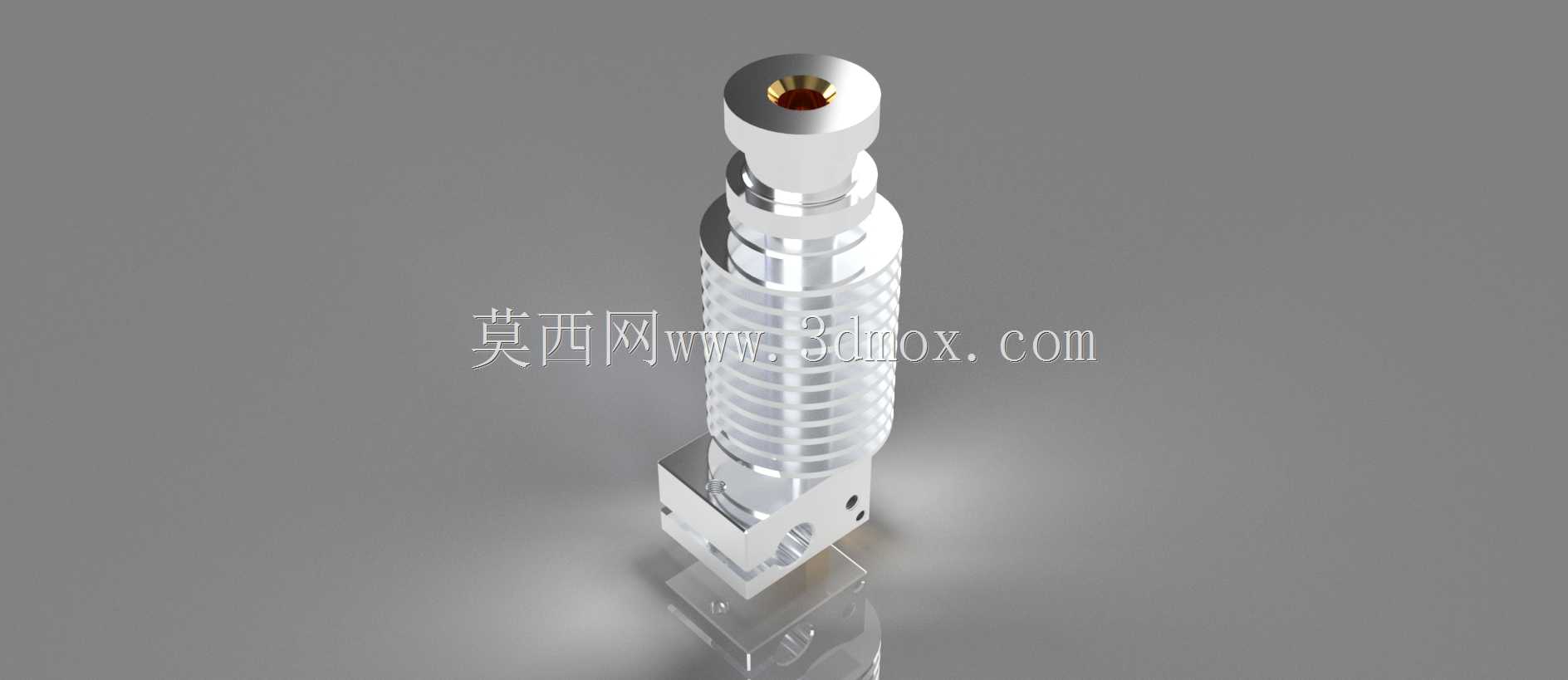

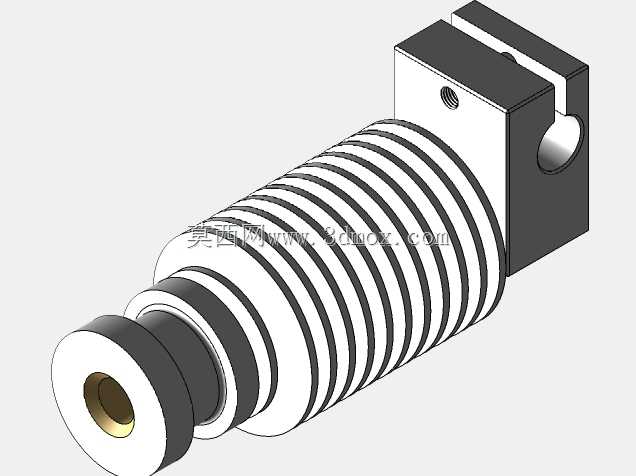

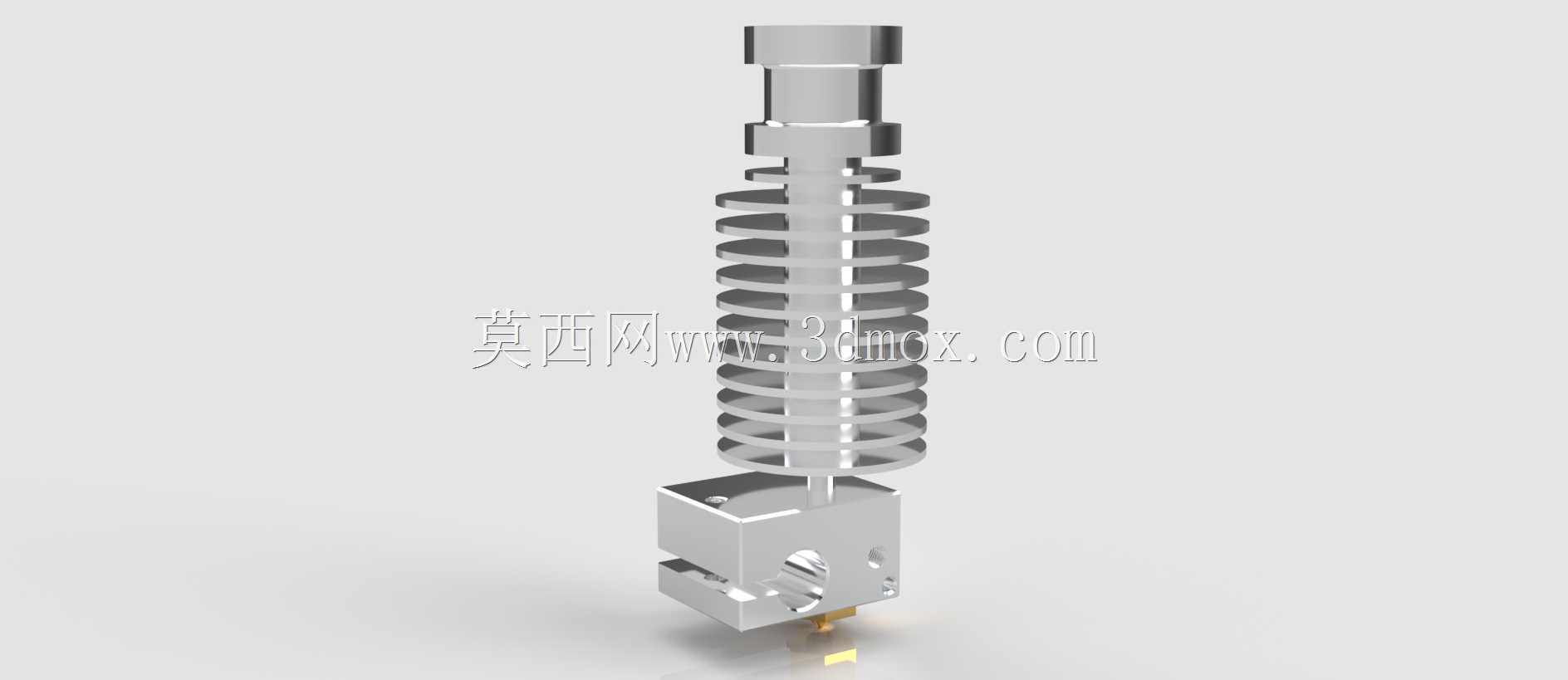

该结构是FDM熔融沉积成型3D打印机的核心功能部件，承担耗材熔融、精准出料的核心作用，直接决定打印过程的出料稳定性、成型精度与耗材适配范围，广泛适配桌面级DIY3D打印机、小型商用FDM成型设备，也可作为改装升级配件用于老旧打印设备的性能提升，替换原有精度不足、散热不佳的老旧热端组件。在实际打印作业中，热端需要持续将送入的固态丝状耗材加热至熔融温度，同时维持加热区温度稳定，避免耗材提前软化堵头、或是温度不足导致出料不畅，是保障连续打印作业不中断的关键结构。该热端采用分体式模块化设计思路，将散热段、隔热段、加热熔融段做了明确的功能分区，上部散热段采用密集环形散热鳍片结构，能够通过空气对流或是搭配散热风扇快速带走上传的热量，避免热量向上传导导致送丝路径上的耗材提前软化膨胀，造成送丝卡顿、堵头等常见打印故障；中部隔热段阻隔热量向上传递，保障加热区的热量集中在熔融腔位置，降低不必要的热量损耗；下部加热块预留了加热棒与测温元件的安装位，能够精准控制熔融腔的温度，适配PLA、ABS、PETG等多种常见3D打印耗材的熔融温度需求。外形设计上整体采用圆柱同轴结构，上部预留了标准的远程送丝或是近程送丝的安装接口，散热鳍片的外径尺寸统一，能够适配市面上主流的热端固定夹具、散热风道配件，安装边界兼容性强，不需要额外修改设备原有安装位即可完成替换装配；下部喷嘴采用标准螺纹接口，可根据打印精度需求更换不同口径的喷嘴，满足大流量快速打印或是高精度精细打印的不同场景需求。设计过程中优先保障外部安装尺寸的通用性，所有外部装配尺寸均遵循行业通用的E3D V6安装标准，能够兼容绝大多数开源3D打印机的热端安装位，结构上简化了非必要的内部复杂流道细节，保留了所有外部装配特征、功能结构的准确尺寸，既能够用于3D打印设备的整机装配设计参考，也可作为热端改装、散热配件设计的装配基准，帮助开发者快速完成配套结构的适配设计，减少反复测量尺寸的重复工作。
