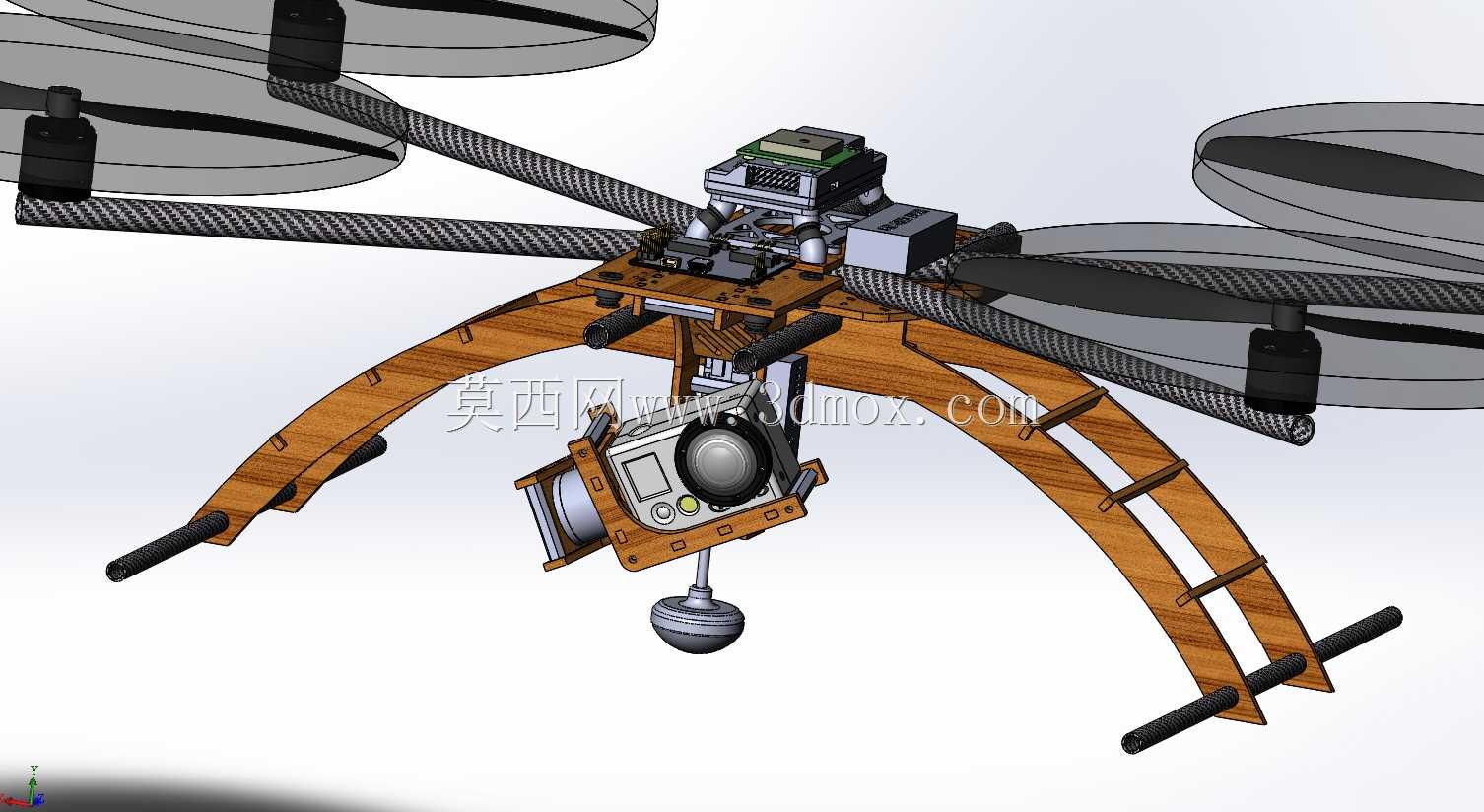

空中视频拍摄四旋翼飞行器结构设计

该四旋翼飞行器主要面向低空近距离视频拍摄场景设计，可适配户外采风、活动记录、小型场地勘测等多种低空作业需求，能够在人员难以抵达的狭窄空域完成稳定的影像采集工作，为低空视角的内容获取提供可靠的硬件载体。设备核心用途是搭载轻量化影像采集模块，完成平稳的空中飞行与画面拍摄，通过四轴动力布局抵消单旋翼的反扭力影响，无需复杂的尾桨传动结构即可实现空中姿态的稳定保持，降低整体结构复杂度的同时提升飞行可靠性。产品在功能设计上围绕飞行稳定性与拍摄适配性展开，四个旋翼呈十字对称分布在机身外延，机臂采用轻量化高强度结构设计，既保证飞行过程中的结构刚性，避免动力输出时机臂产生形变影响飞行姿态，又尽可能降低整机自重，提升有效载荷能力与续航表现。机身中部预留标准化的影像设备安装位，可适配主流的小型运动相机与图传发射模块，安装位设置有减震缓冲结构，能够过滤旋翼高速转动产生的高频振动，避免拍摄画面出现抖动模糊问题，保障采集影像的清晰度。设计过程中优先考虑飞行控制组件的布局合理性，将核心飞控模块安置在机身几何中心位置，确保各传感器的测量基准与机身重心重合，提升姿态解算的精准度；电调模块均匀分布在各机臂靠近电机的位置，缩短动力线路长度，减少线路损耗同时降低电磁信号对飞控与图传设备的干扰。电池仓设置在机身下部靠近重心的位置，既方便快速更换电池提升作业效率，也能通过电池重量平衡上部影像设备的重量，让整机重心保持在旋翼平面的合理区间内，提升飞行的操控响应速度与姿态稳定性。外形尺寸方面，整机采用紧凑型布局设计，机臂展开后外接圆直径控制在便携范围内，可轻松放入常规户外背包携带，机臂可采用快拆或折叠结构设计，进一步缩小收纳状态的体积，方便外出作业携带。安装边界上，各动力组件与机身框架的连接位设置有定位止口，保证组装后各旋翼的平面度与同轴度符合飞行要求，避免安装偏差导致的动力损耗与姿态偏移；所有外接设备的安装接口均采用标准化快装设计，无需额外工具即可完成影像设备、电池、图传天线等配件的拆装更换，适配不同场景下的快速作业转换需求。机身下部预留有足够的起落架安装空间，起落架高度经过合理测算，既能够在降落时缓冲地面冲击，保护机身与搭载的影像设备，也不会遮挡拍摄视角，保障大角度俯拍时画面无遮挡。整体结构在保证强度的前提下尽可能简化零件数量，降低后期维护的难度，单个机臂或动力组件出现故障时可快速单独更换，无需拆解整机结构，有效降低日常使用的维护成本。
