可3D打印四旋翼飞行机架结构设计

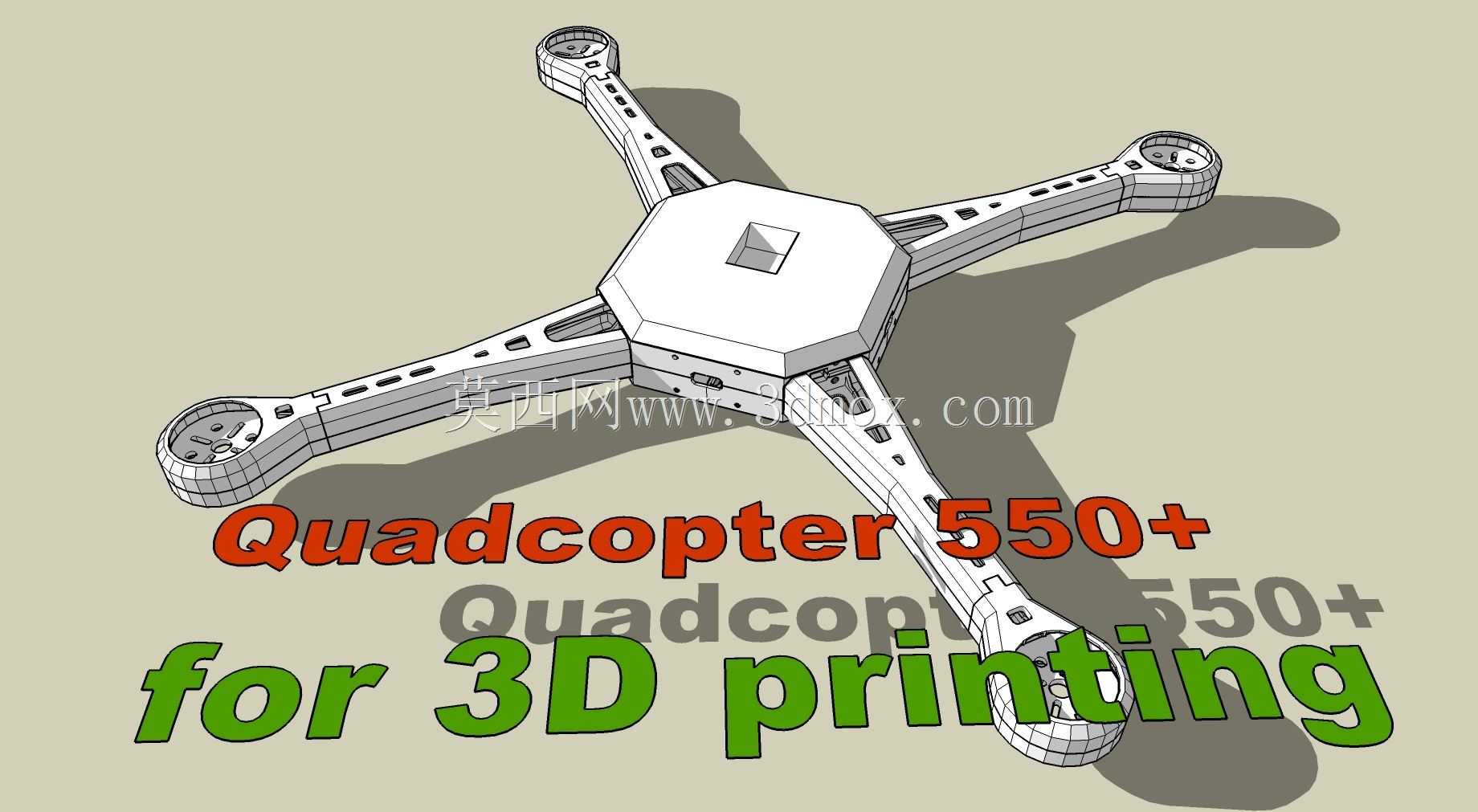

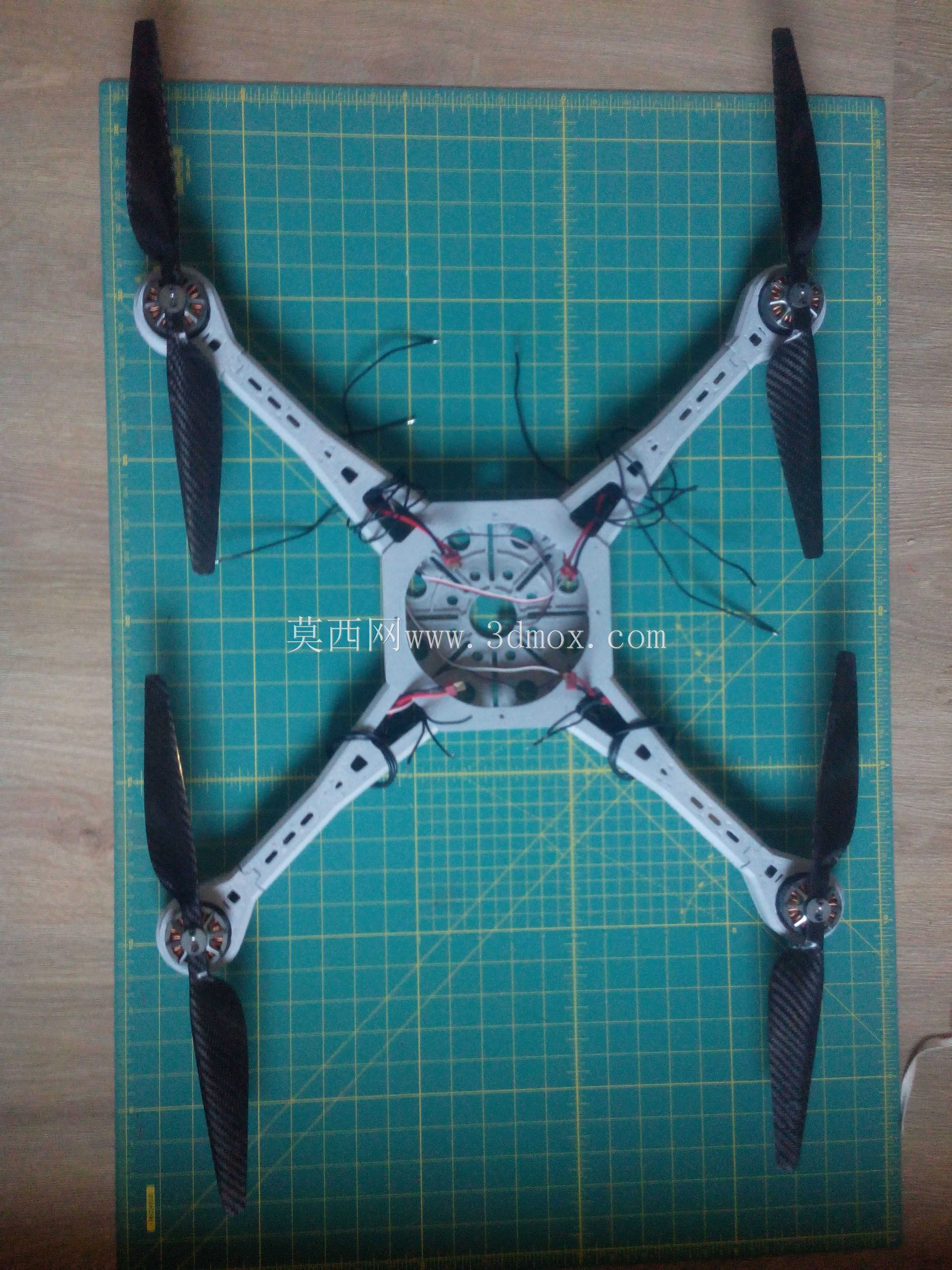

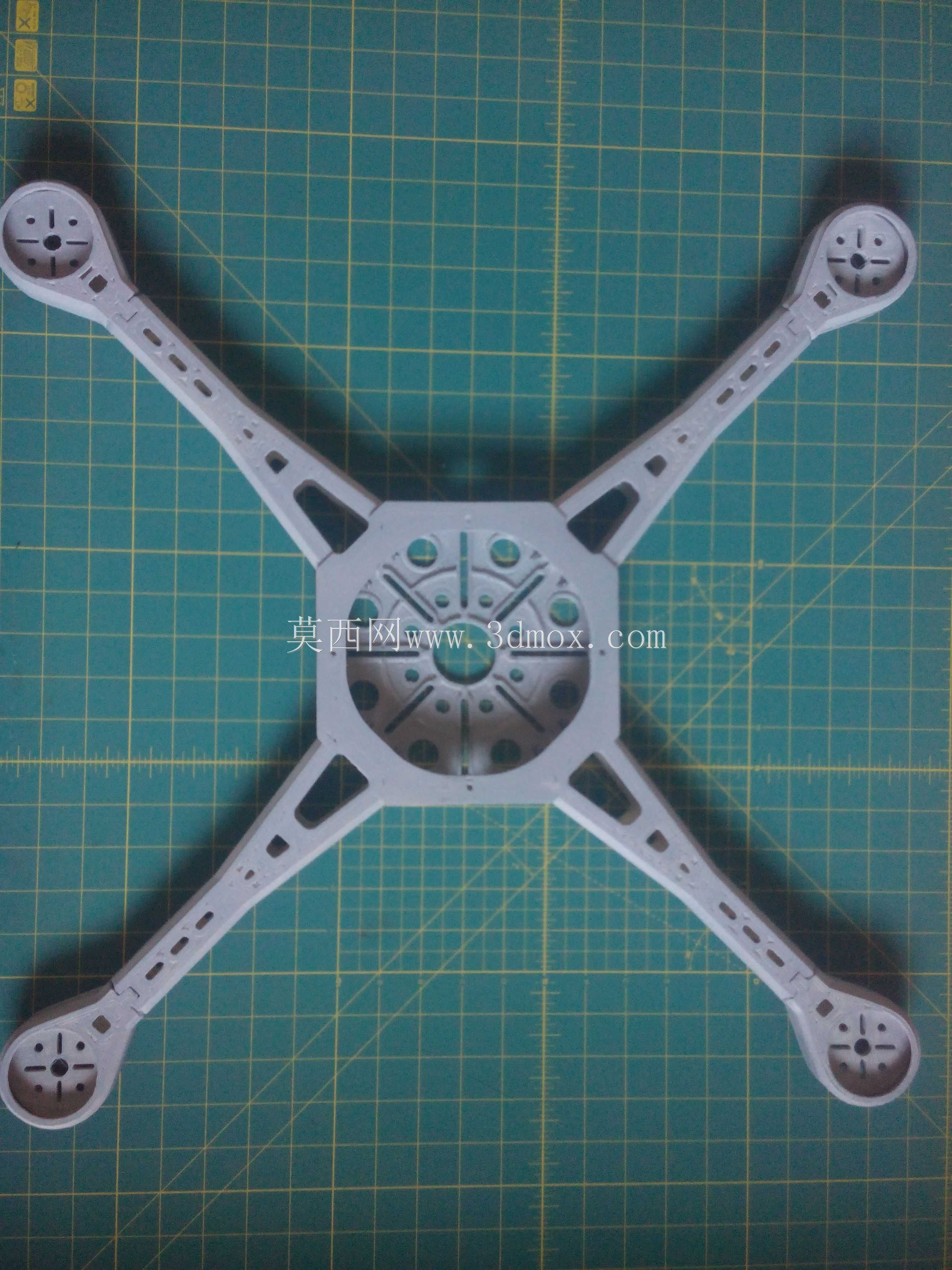

这款四旋翼机架专为桌面级FDM 3D打印工艺打造，核心面向个人航模爱好者、小型无人机研发团队的快速原型验证场景，可作为低空航拍、简易环境探测、教学实验等场景的飞行承载平台，解决传统机架开模成本高、定制化调整周期长的痛点，让使用者可以根据自身搭载的设备需求快速调整结构、打印迭代。机架整体采用X型四臂布局，这种布局能让四个旋翼的拉力均匀分布在中心舱体四周，飞行过程中姿态调整的力矩输出更均衡，不会出现单侧拉力偏差过大导致的飞行不稳问题，同时X型布局的前方视野遮挡更少，适合搭载前置摄像头完成航拍类任务。中心舱体采用八边形棱柱设计，相比传统方形舱体，八边形结构在相同耗材用量下拥有更高的抗扭刚度，飞行中做急转、俯仰动作时不会出现舱体形变影响飞控安装精度的问题，舱体顶部预留的方形安装位可直接固定飞控主板、GPS模块等核心电子元件，舱体内部预留了足够的走线空间与电池容纳仓位，可适配常规规格的航模锂电池，同时侧壁预留的安装孔位可直接固定电调等配件，无需额外设计转接支架。四个机臂采用镂空桁架式结构设计，在保证机臂抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料，既降低了打印耗材的用量，也减轻了整机的起飞重量，提升飞行续航时间；机臂末端的电机安装座采用一体化设计，可直接适配对应规格的外转子无刷电机，安装孔位完全匹配标准电机的孔距，无需二次打孔加工，电机座下方预留的螺旋桨间隙可保证对应尺寸螺旋桨旋转时不会与机臂产生剐蹭。整个机架的打印适配1毫米线宽的喷嘴，打印层厚、填充率可根据使用者对强度的需求灵活调整，所有拼接位置均采用带螺母的螺丝锁紧结构，无需胶水粘接，组装拆卸都十分便捷，打印完成后仅需准备对应规格的带螺母螺丝即可完成整机组装，组装后的机架重心恰好落在中心舱体的几何中心位置，无需额外调整配重就能保证飞行姿态平稳。机臂与中心舱体的连接位置做了加厚加强处理，可应对轻度炸机的冲击，不会出现连接处断裂的问题，同时如果单个机臂损坏，可单独打印损坏的机臂进行更换，无需重新打印整个机架，大幅降低了使用与维护成本。机架的所有安装边界都做了公差适配，常规打印精度下即可完成顺利装配，无需对打印件进行大量打磨修整，即使是刚接触3D打印的爱好者也能顺利完成制作与组装。
