分体式可3D打印涡流管制冷组件

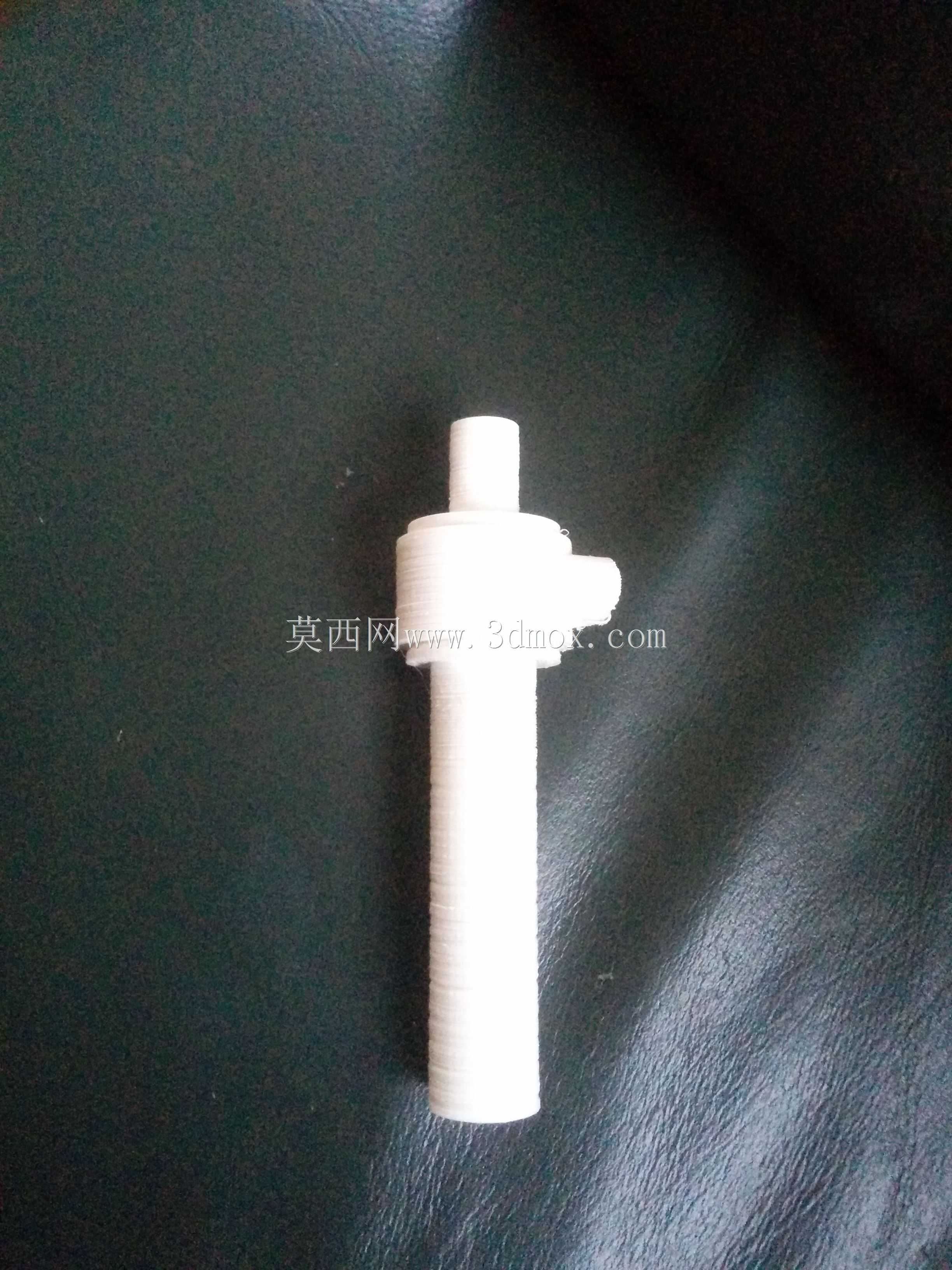

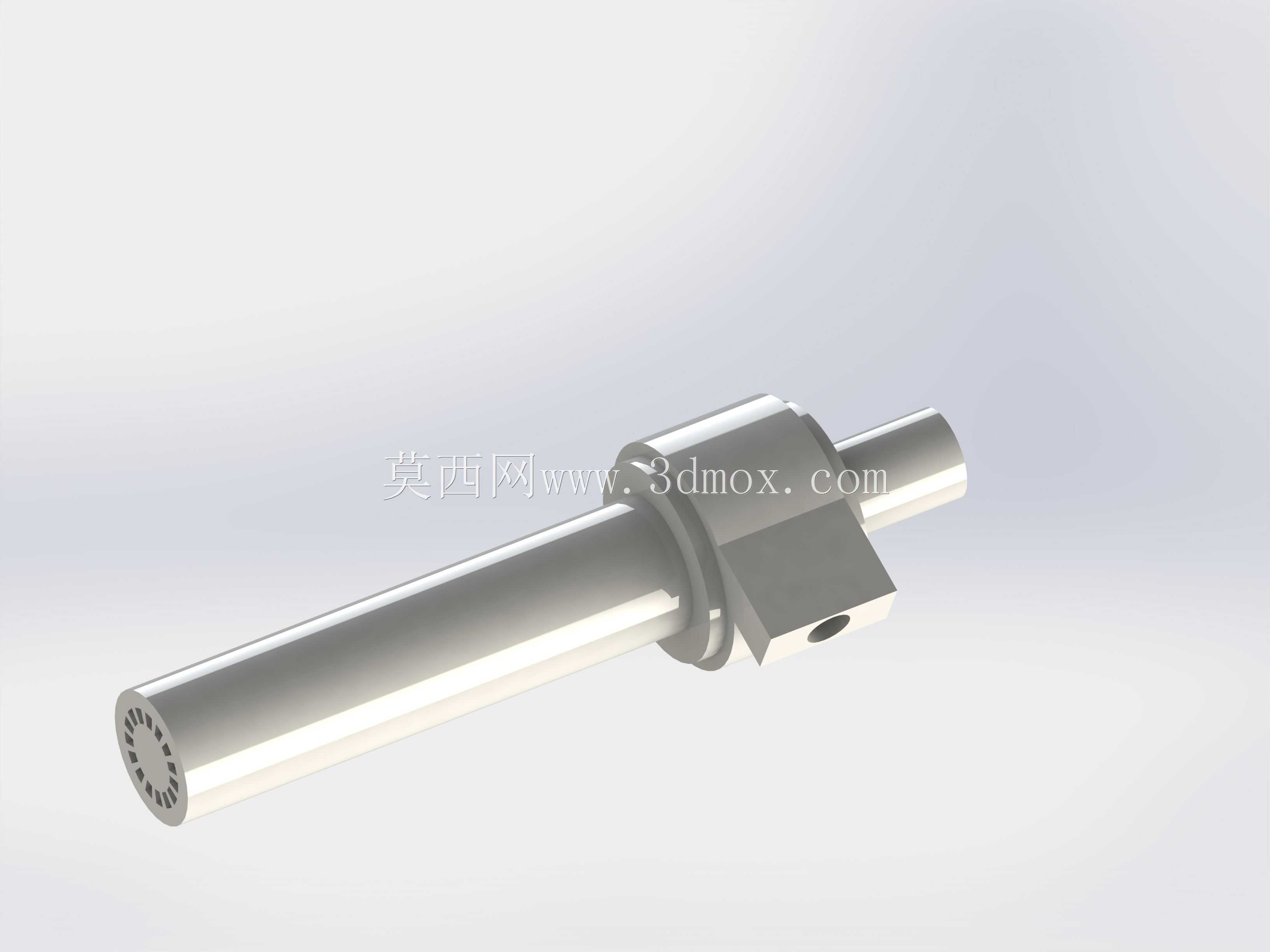

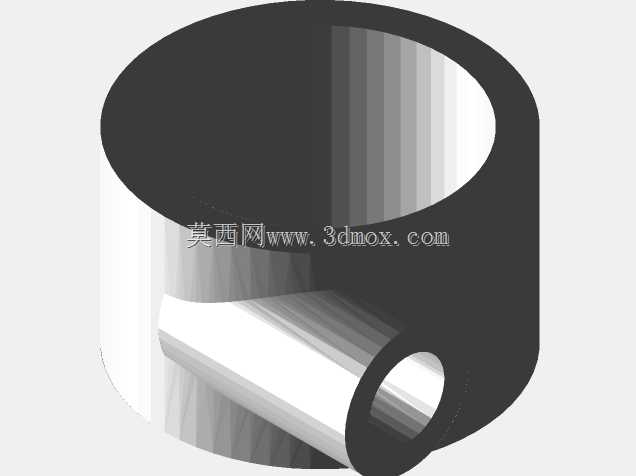

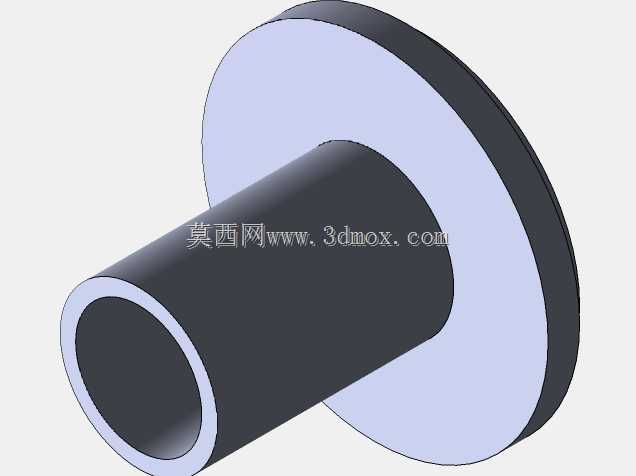

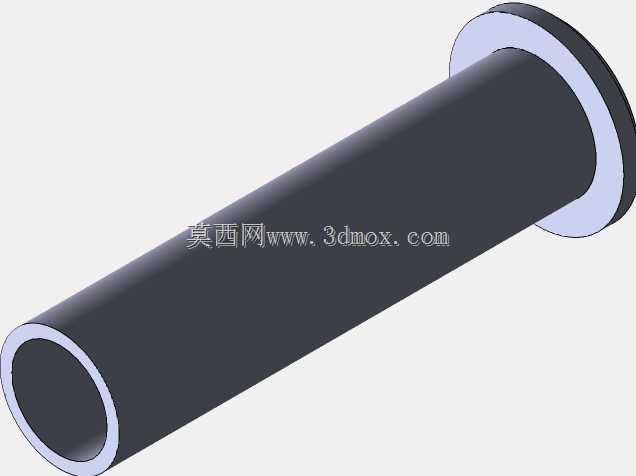

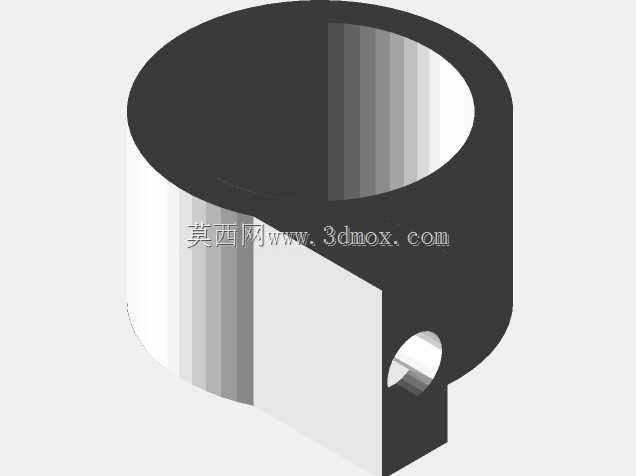

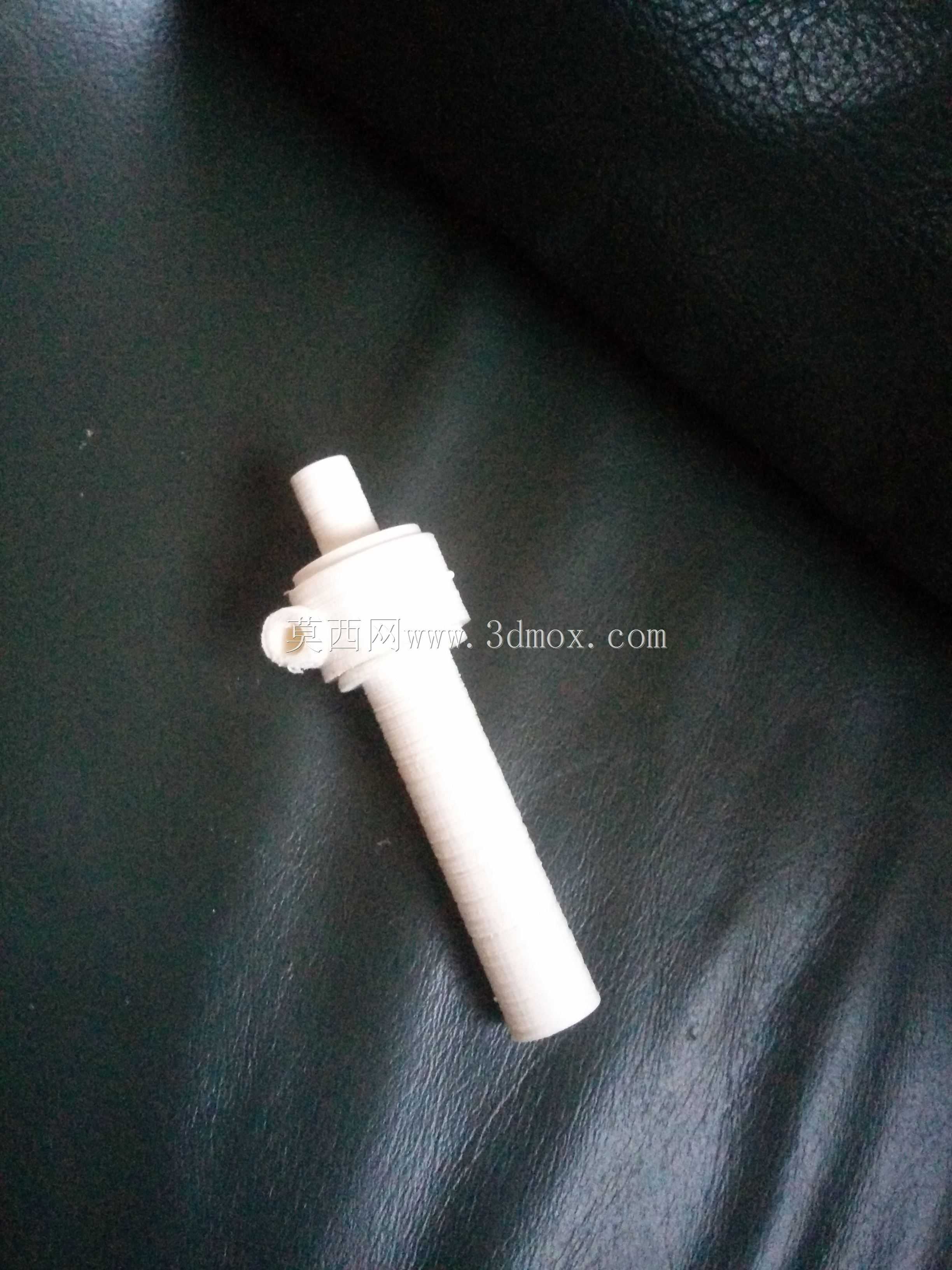

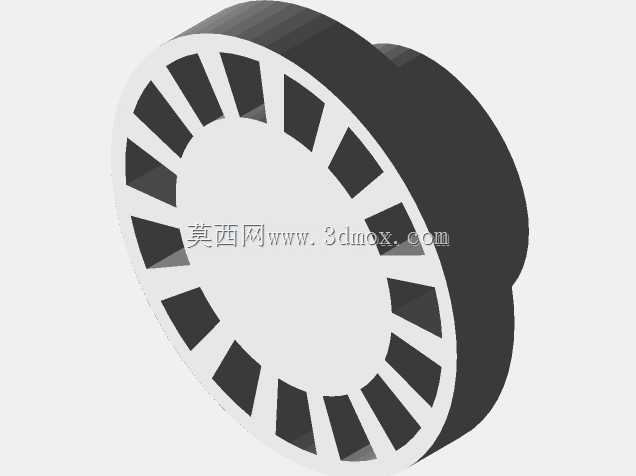

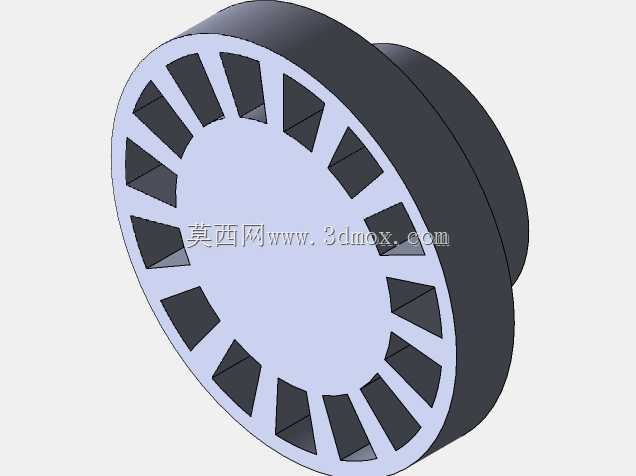

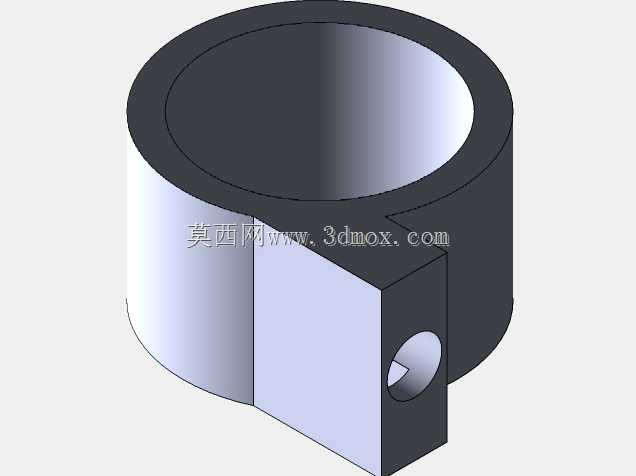

这款涡流管是面向工业气动制冷场景开发的核心功能部件，主要应用在工业生产中的局部点位冷却、电子元器件焊接后快速降温、小型精密加工工位的刀具冷却、密闭电控柜内部的无冷媒制冷散热等场景，依靠压缩空气作为动力源即可实现温度差输出，无需接入冷媒循环系统，也没有复杂的电控结构，在存在防爆要求、无法安装传统制冷设备的作业场景中具备极强的适配性。该涡流管整体采用分体模块化设计思路，将整体结构拆分为四个独立组成部分，拆分后的部件结构规整无复杂倒扣，大幅降低了3D打印制作的门槛，使用者无需额外设计支撑结构即可完成各部件的打印制作，打印完成后仅需简单拼接即可组装成完整的功能件，同时设计团队针对中间连接部分预留了两种不同的结构选项，使用者可以根据自身的安装空间、气路接入方向灵活选择适配的中间段结构，无需对整体结构进行二次修改即可适配不同的安装需求。从外形与安装边界来看，该涡流管主体为长圆柱形态，进气端设置了带定位凸台的方形安装座，安装座上预留了标准的气动接头安装孔位，可直接匹配常规快插气动接头接入压缩空气，圆柱主体的外径尺寸统一，可直接卡入常规的圆形安装孔位完成固定，冷端出气口为多孔阵列结构，可均匀输出低温气流，热端为光滑圆柱结构，可根据使用需求加装消音部件或者流量调节旋钮，整体安装占用空间极小，不需要预留较大的操作维护空间，在狭小的设备内部空间也可以完成布置。在功能特性上，该结构保留了涡流管的核心工作原理，压缩空气进入管腔后会形成高速旋转的涡流，通过能量分离效应将气流分离为冷、热两股气流从两端输出，分体式的结构设计也方便使用者根据实际的制冷需求调整内部涡流腔的长度参数，在打印制作时可以灵活调整部件尺寸来获得不同的制冷温差与流量参数，相比一体化加工的金属涡流管，该结构的制作成本更低，迭代修改速度更快，既可以用于工业场景的临时冷却方案搭建，也可以作为教学演示模型直观展示涡流制冷的工作原理，帮助学习者快速理解涡流管的能量分离过程。
