玻璃注射器精准挤出送料机构设计

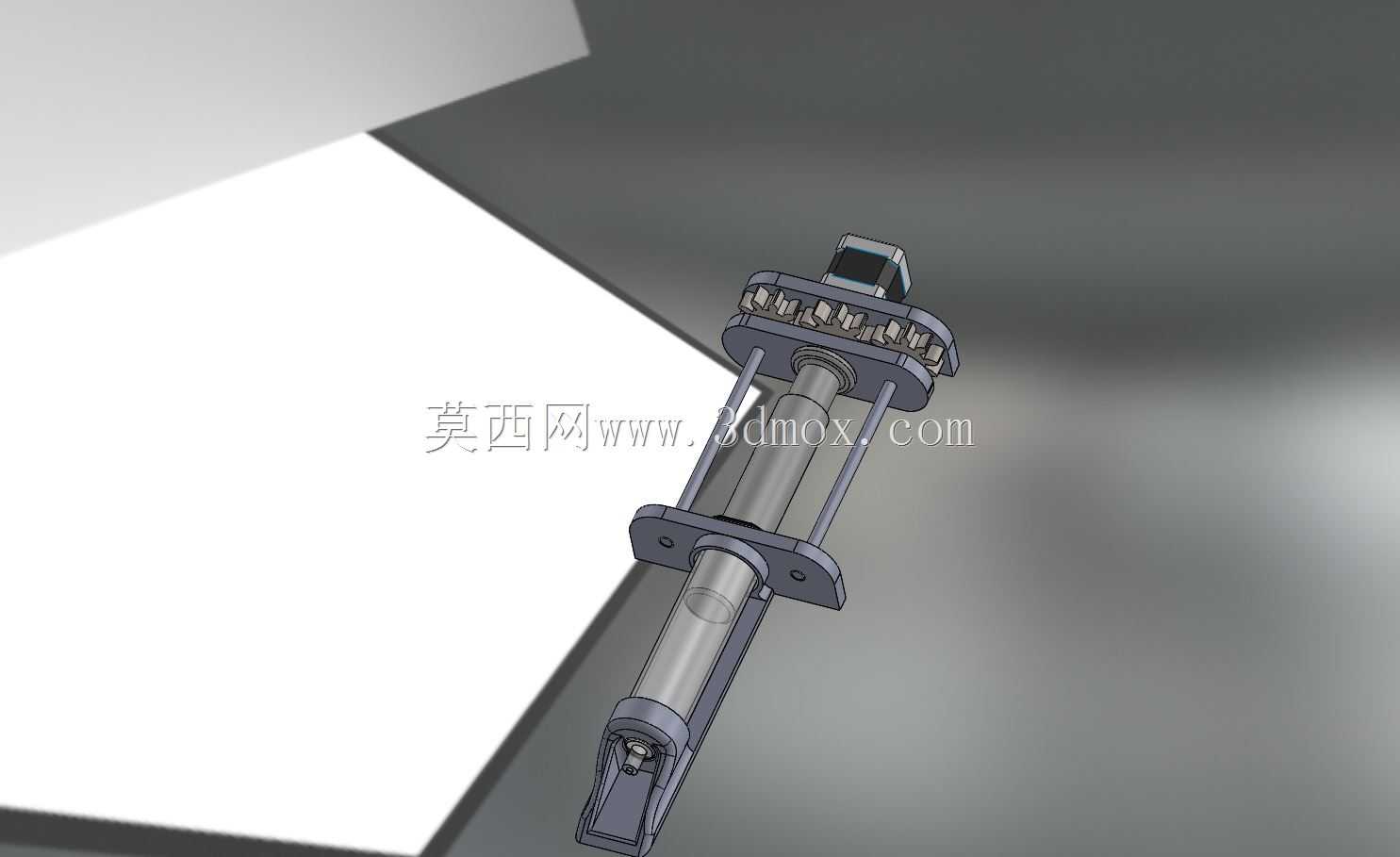

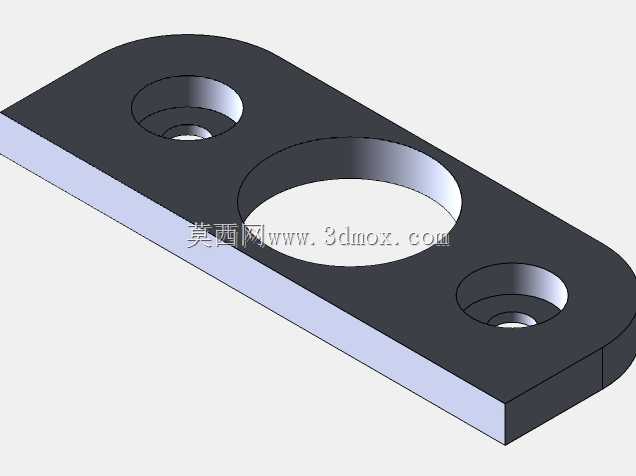

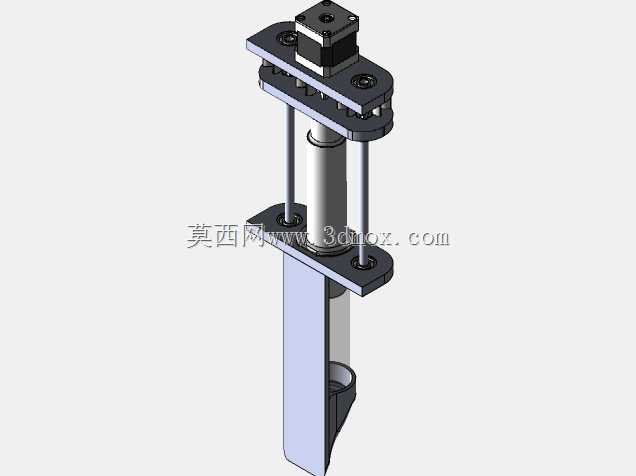

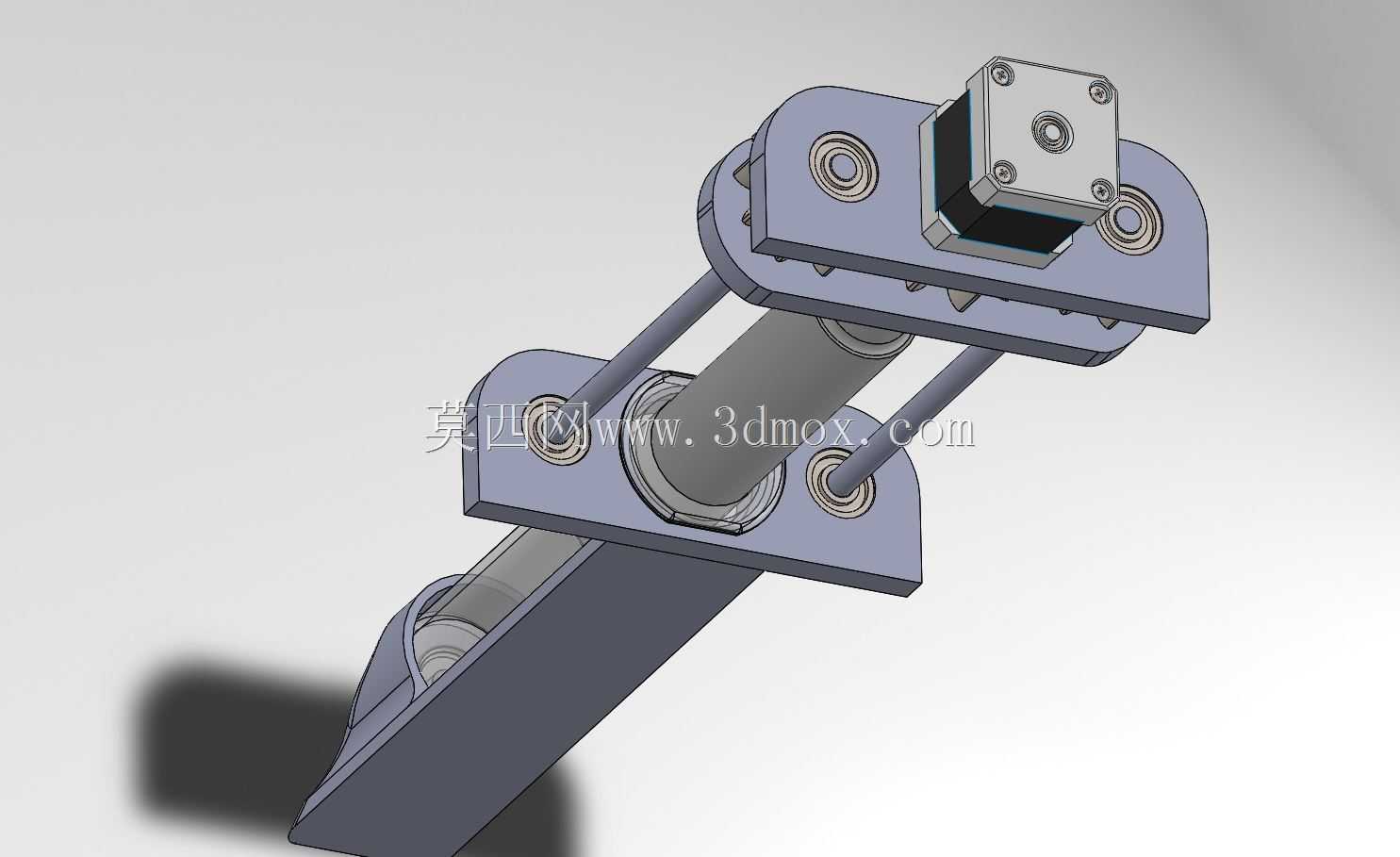

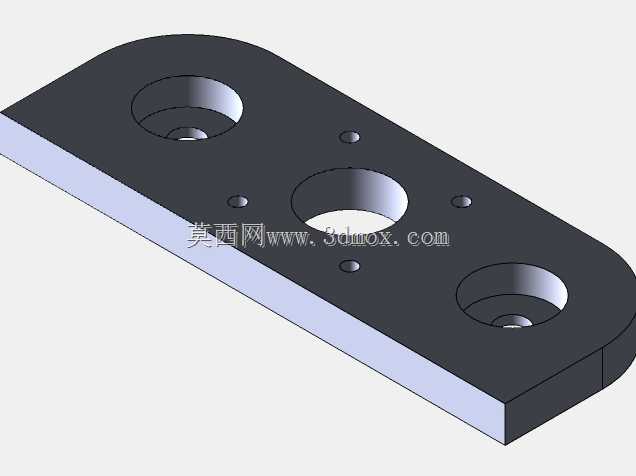

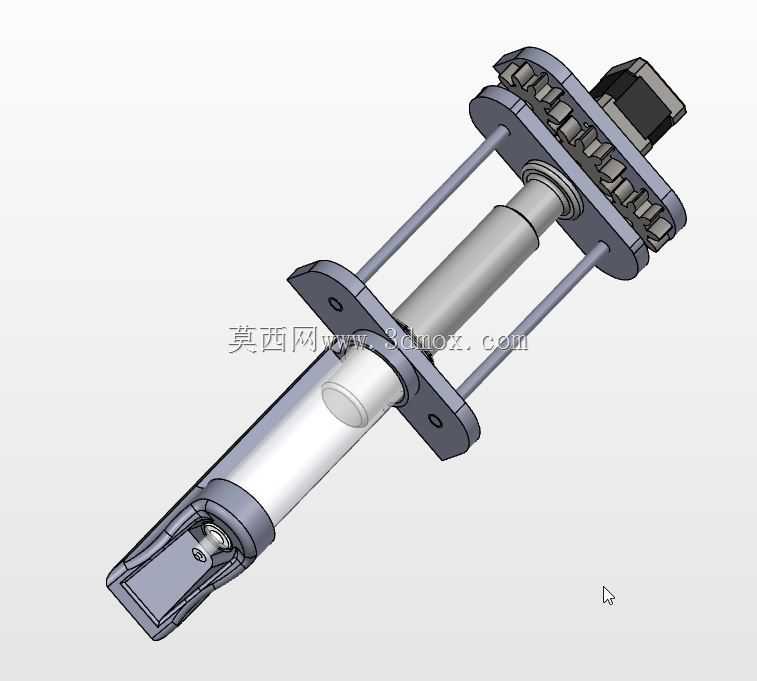

该挤出机构主要应用于小剂量膏体、流体物料的精准定量给料场景，在食品分装、医用耗材预灌装、精细化工试剂装填等领域有着广泛的适配性，尤其适配玻璃注射器作为物料承载容器的定量挤出作业，可稳定完成微升级别到毫升级别的物料推送，避免传统手工装填带来的剂量偏差、物料污染等问题。设备核心功能是通过线性步进推送结构，带动注射器推杆完成匀速、可控的物料挤出动作，推送过程中可根据物料粘度调整进给速率，针对高粘度膏体可提供足够的推送扭矩，针对低粘度流体可控制进给速度避免溢料，同时机构自带的注射器定位框架可适配常规规格的玻璃注射器装夹，无需额外定制工装即可快速更换不同容量的注射器完成换产。从设计思路来看，整体采用双导杆导向的对称式结构布局，推送板与安装板之间通过两根平行光杆完成滑动导向，避免推送过程中出现偏载导致的注射器卡滞、玻璃管壁受力不均碎裂的问题；顶部的驱动端采用带齿圈的调节结构，可手动微调初始推送位置，也可对接步进电机完成自动化驱动升级，前端的注射器夹持座采用仿形卡槽设计，刚好贴合玻璃注射器的翼边结构，装夹时无需额外紧固件即可完成轴向定位，拆装注射器仅需轴向插拔即可完成，大幅提升上下料效率。从安装边界来看，整体机构为细长型立式布局，主体外径不超过常规注射器安装工位的预留空间，安装法兰上预留了四个对称的安装孔，可直接固定在灌装生产线的工位架上，整体轴向长度适配常规10ml以内规格玻璃注射器的推送行程，推送行程预留了足够的安全余量，不会出现推杆顶出过量导致的设备碰撞问题；所有与物料、注射器接触的部位均采用光滑圆弧过渡设计，无清洁死角，可适配食品、医药行业的清洁要求，日常维护时仅需擦拭接触部位即可完成清洁，无需复杂拆解。机构的步进进给部分做了细节优化，推送杆与注射器推杆的接触端采用柔性缓冲头，避免硬接触导致的玻璃推杆端部碎裂，导向杆与滑动衬套之间采用自润滑材质，长期运行无需额外加注润滑油，避免油污对生产环境造成污染，整体结构紧凑，既可以作为独立的手动挤出工装使用，也可以集成到自动化灌装生产线中作为单工位挤出单元使用，适配多工位转盘式灌装设备的安装需求。
