可DIY组装的手持激光笔结构设计

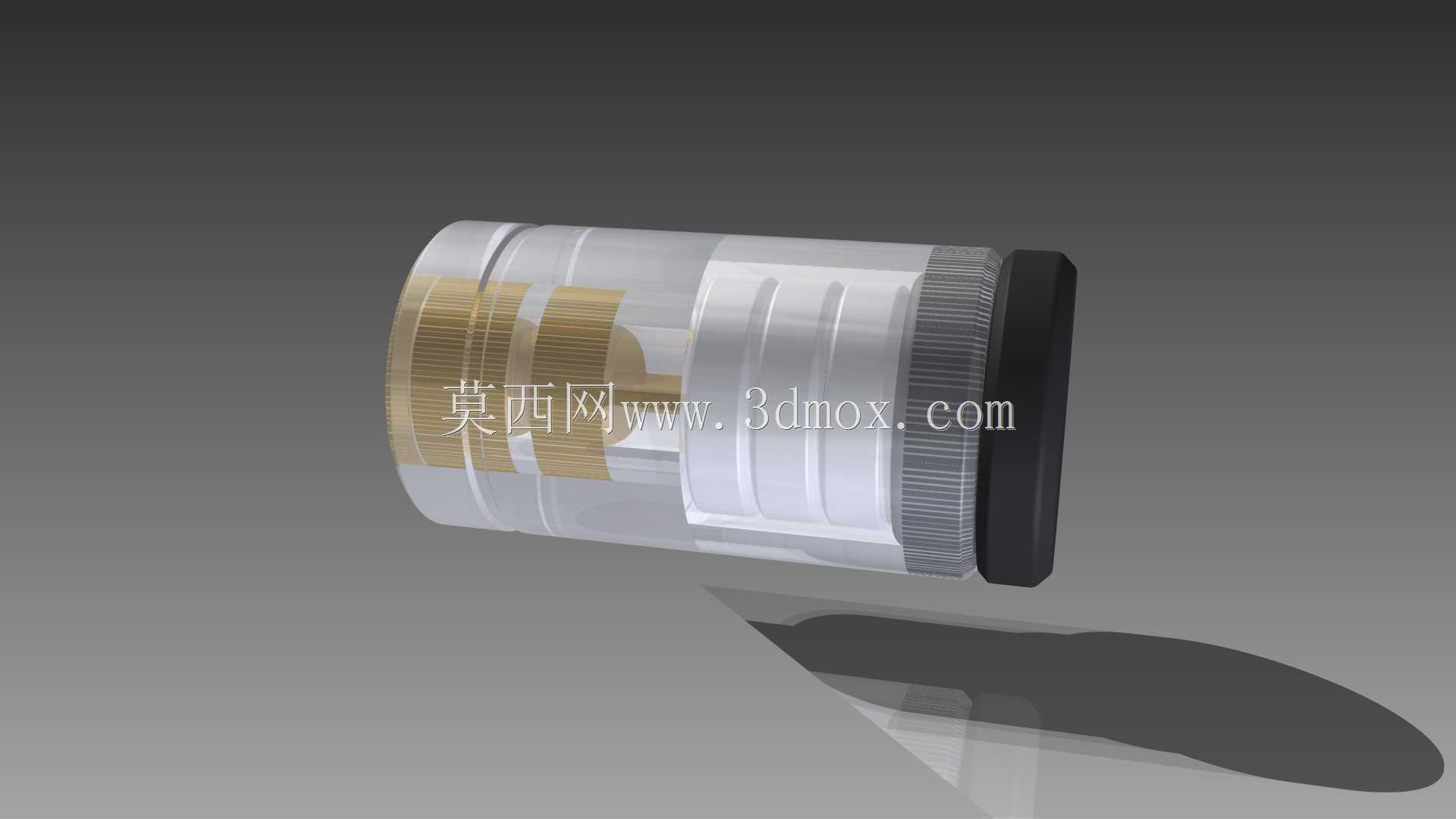

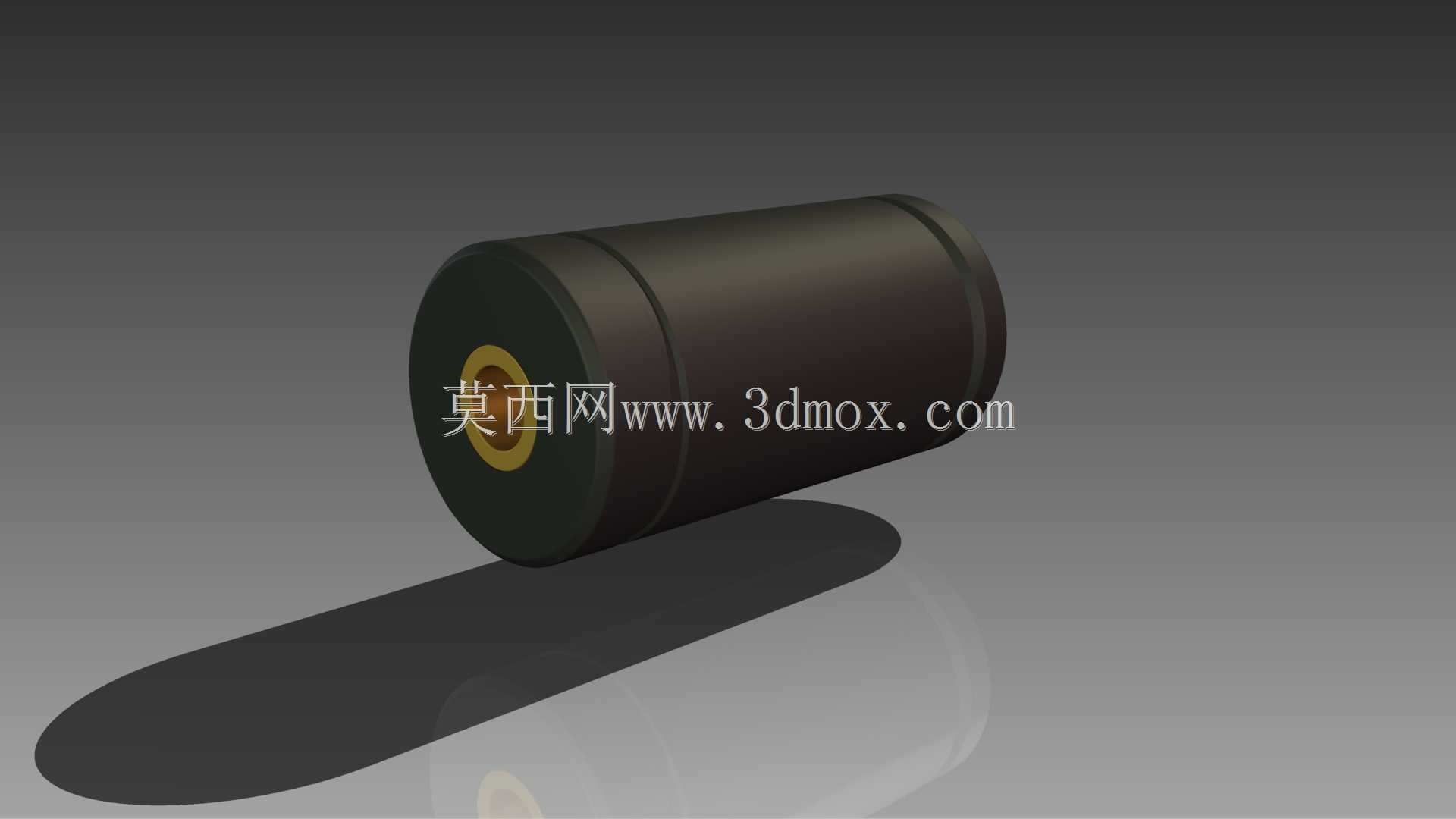

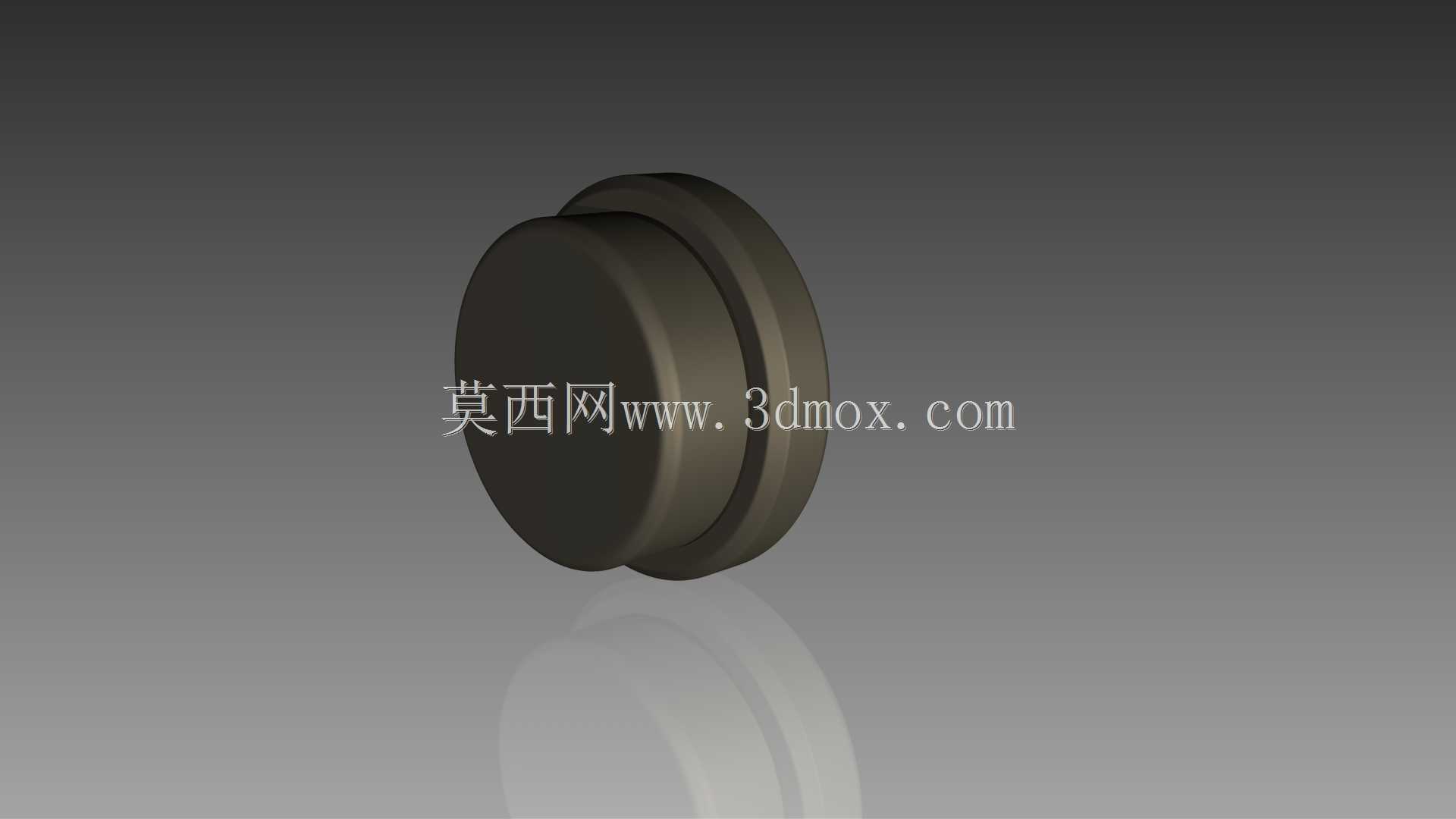

这款手持激光笔的结构设计，主要面向电子DIY爱好者、小型教学演示场景以及日常办公指示需求，可满足课堂投影指示、展会点位指引、业余电子制作实践等多场景的使用需求，整体结构围绕易加工、易组装的核心思路展开，无需复杂的专业加工设备即可完成成品制作。从功能特性来看，该结构可适配5兆瓦功率的激光发光棒，同时预留了三节AG10纽扣电池的安装空间，电池仓的尺寸经过精准核算，既能够保证电池安装后不会出现松动移位，也能让电池正负极与激光棒的接电端形成稳定的导通接触，避免使用过程中出现接触不良导致的发光闪烁问题。外壳与端盖的连接结构采用了直插卡扣式设计，组装时无需额外的螺丝紧固件，只需将穿好导线的激光棒、电池依次放入外壳内腔，再将焊接好导线的端盖对准外壳端口按压到位，即可完成整体装配，卡扣结构在扣合时会产生清晰的反馈触感，确保装配到位后外壳与端盖不会轻易松脱。设计过程中充分考虑了个人加工的可行性，外壳与端盖的外形结构没有复杂的倒扣与薄壁结构，既可以采用常规的塑料切削加工完成制作，也完全适配桌面级FDM3D打印机的加工要求，打印时无需添加大量支撑结构，成型后仅需简单去除毛边即可投入装配。外形尺寸方面，整体采用符合手持握持习惯的圆柱类造型，外壳表面设计有防滑的凹凸纹理结构，握持时不易打滑，整体外径控制在20毫米以内，长度不超过120毫米，可轻松放入上衣口袋或者小型文具袋中携带，安装边界上，激光棒的安装孔位与激光棒外径采用小间隙配合，能够保证激光棒安装后与外壳保持同轴，避免激光射出方向出现偏斜，导线穿过端盖的过线孔尺寸经过优化，既能够顺利穿过焊接好的导线端部，也不会因为孔位过大导致端盖与导线之间出现多余的晃动间隙。端盖位置预留了焊接操作的避让空间，即使是没有丰富焊接经验的制作者，也能顺利完成导线与激光棒、电池触点的焊接操作，不会因为空间局促导致焊接时烫坏外壳结构。整体结构没有冗余的设计部件，所有结构特征都服务于组装便捷性与使用稳定性，制作者可以根据自身需求对外壳表面的纹理、颜色进行个性化调整，也可以在外壳上增加挂绳孔等附加结构，满足不同的使用偏好。
