DQ542MA两相步进电机驱动器结构设计

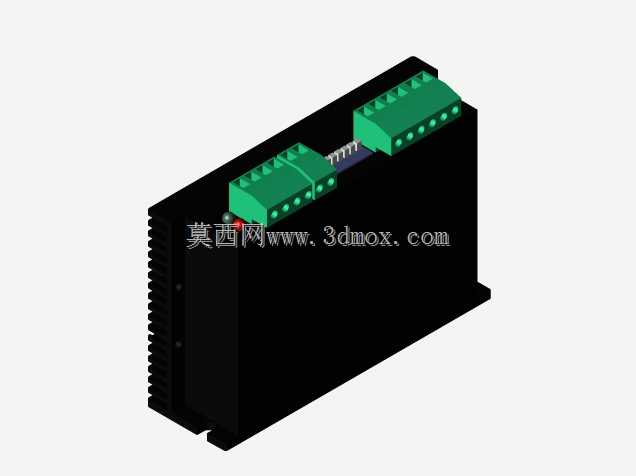

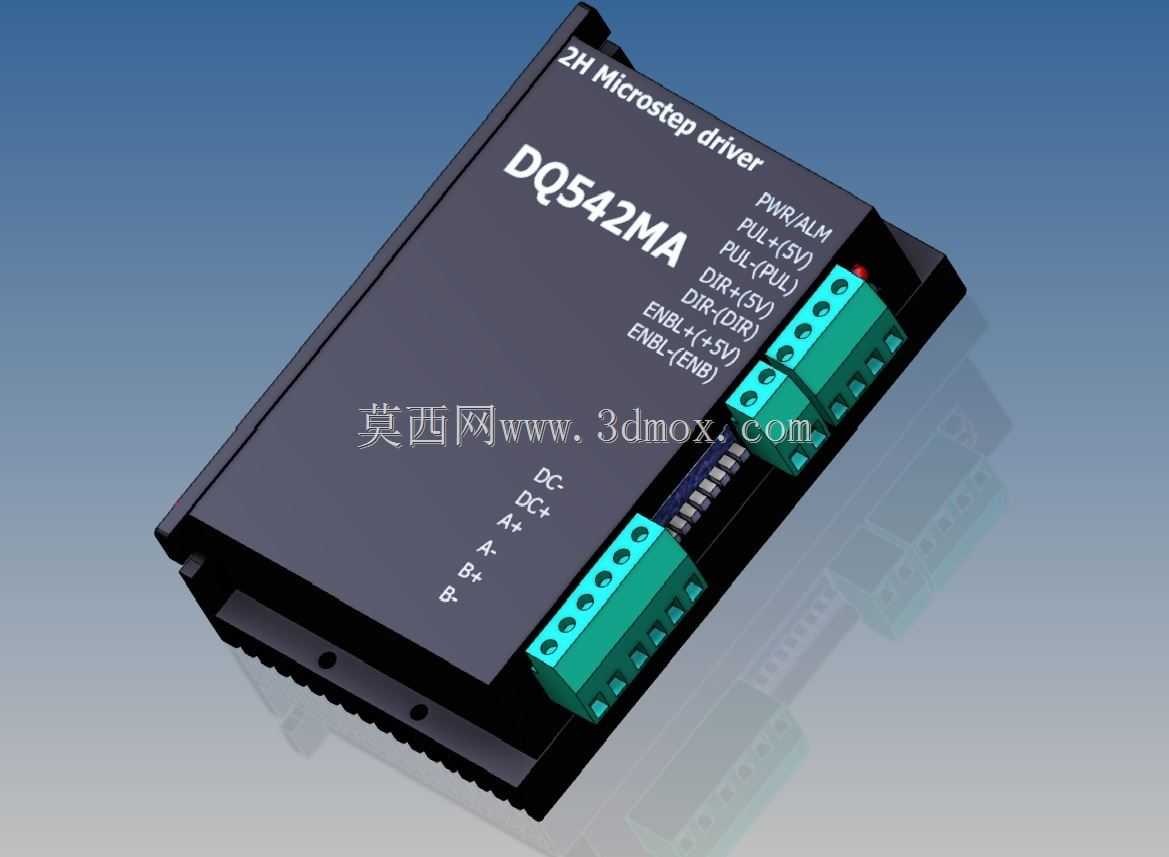

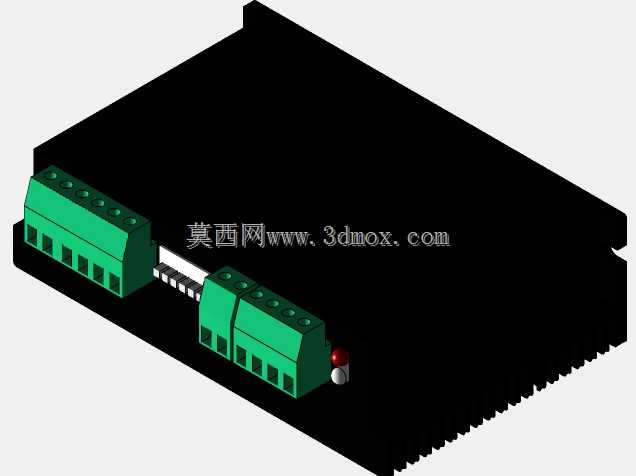

这款步进驱动器是数控加工、自动化运控场景里的核心配套部件，主要适配两相混合式步进电机，在小型雕刻机、桌面CNC设备、点胶机、自动化送料机构这类需要精准步进控制的设备中承担脉冲分配、电流驱动的核心作用，能够将上位控制系统发出的脉冲信号转化为步进电机的角位移输出，保障设备运动轴的走位精度与运行稳定性。从功能特性来看，这款驱动器支持2H细分驱动模式，可通过拨码配置不同细分档位与输出电流，适配不同扭矩规格的42、57系列两相步进电机，板载集成了电源、脉冲、方向、使能信号的接线端口，同时预留了继电器模块的扩展空间，可直接联动外部继电器实现外设通断控制，无需额外加装转接模块，大幅简化设备内部的接线布局。在设计思路上，整体结构完全贴合工业级驱动器的实际安装使用需求，外壳采用标准长方体金属壳体设计，表面做了散热筋结构强化自然散热能力，无需额外加装散热风扇即可满足长时间连续运行的散热要求；接线端子采用倾斜排布的绿色接线端子排，分别设置在壳体的两个侧边，一侧为强电电源与电机绕组接线端，另一侧为弱电控制信号接线端，强弱电端口物理分隔可有效降低信号干扰，同时倾斜的端子角度更方便设备组装时的接线操作，无需完全拆下驱动器即可完成线缆的紧固与调试。从安装边界来看，壳体底部预留了标准的安装固定孔位，孔距符合行业通用的步进驱动器安装尺寸规范，可直接适配市面常见的DIN导轨安装支架或者设备底板的螺丝固定位，整体外形厚度控制在常规工控部件的尺寸范围内，安装时不会与周边的控制器、电源模块产生空间干涉，壳体表面的丝印标识清晰对应每个接线端口的功能定义，组装调试时可直接对照丝印完成接线，无需反复查阅说明书。整体结构细节还原了真实产品的卡扣、端口定位、壳体接缝等细节，可直接用于设备装配的干涉检查、布局模拟，也可用于工控类教学演示的三维展示场景，帮助设计人员提前验证设备内部的部件排布合理性，减少实际打样组装时的空间冲突问题。
