双梁门式起重设备三维结构模型

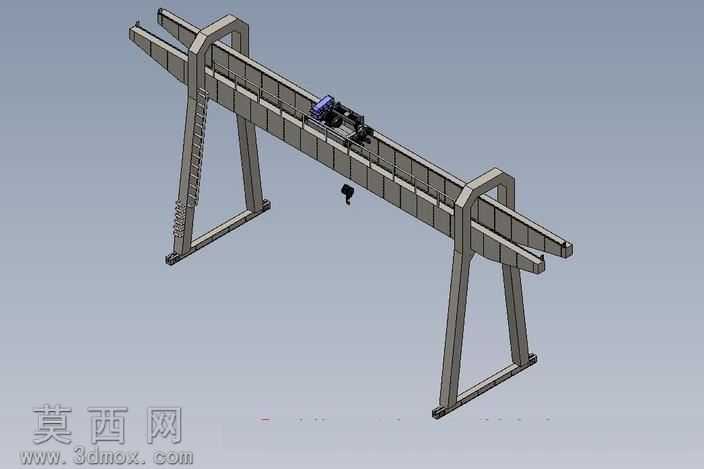

本模型为双梁门式起重机的完整三维结构模型，采用SolidWorks进行全参数化建模，整体建模过程严格遵循门式起重机的实际工程设计规范，完整还原了设备的全部核心结构部件。模型主体包含两组对称的A型支腿结构，支腿采用变截面箱型梁设计，左侧支腿集成了爬梯结构，方便设备运维人员登临主梁平台开展检修作业，支腿底部设置了带安装孔的底座结构，可匹配轨道行走机构的安装需求。主梁部分采用双梁平行布置的箱型梁结构，梁体表面还原了实际生产中的加强筋板、拼接焊缝标识等细节，主梁上方铺设了供起重小车运行的轨道结构，轨道端部设置了限位止挡结构，避免小车运行超出行程范围。主梁上搭载的起重小车完整还原了起升机构、运行机构的细节，包含卷筒、滑轮组、驱动电机、减速装置、吊钩组等核心部件，吊钩部分呈现了自然下垂的作业状态，可直观展示设备的吊装作业形态。建模过程中对各部件的装配关系进行了精准约束，所有运动部件均保留了合理的运动自由度，可用于模拟设备的实际运行动作。材质渲染方面，主体金属结构采用工业设备常用的深灰色金属漆材质，还原了钢材表面的哑光质感，驱动部件采用区分度较高的配色进行标识，爬梯、限位装置等附属部件采用对应工程配色，整体渲染效果贴近真实设备的外观状态。设计思路上，模型优先保证结构比例的准确性，各部件的尺寸关系符合通用门式起重机的设计参数，既完整呈现了设备的整体布局，也对关键连接部位、受力结构进行了细节刻画，可用于起重设备的结构展示、方案汇报、教学演示等场景，能够帮助相关人员直观理解双梁门式起重机的构造组成与作业原理。
