冶金企业管道更换施工成套工装设备

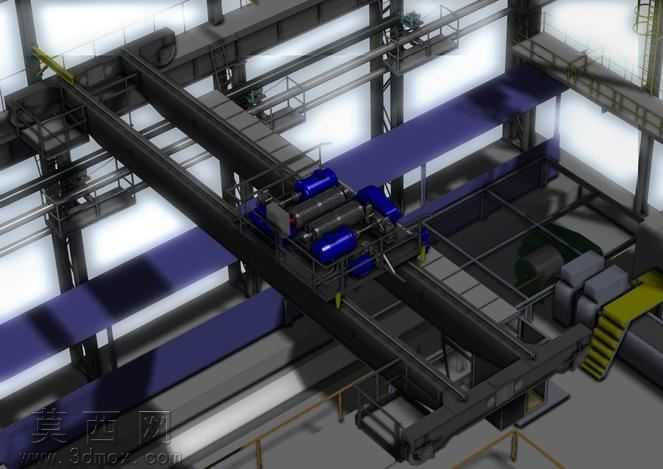

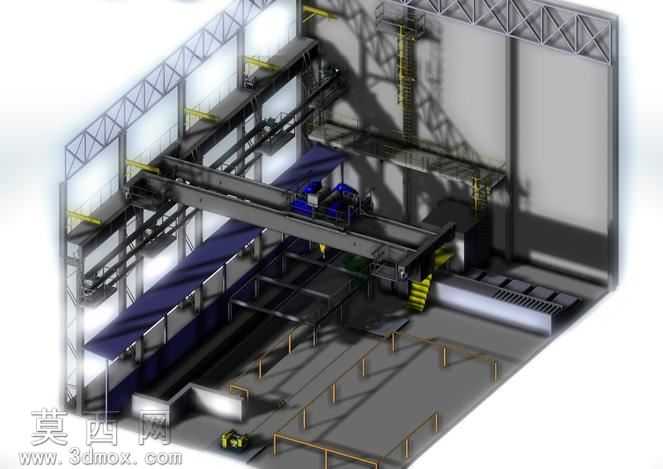

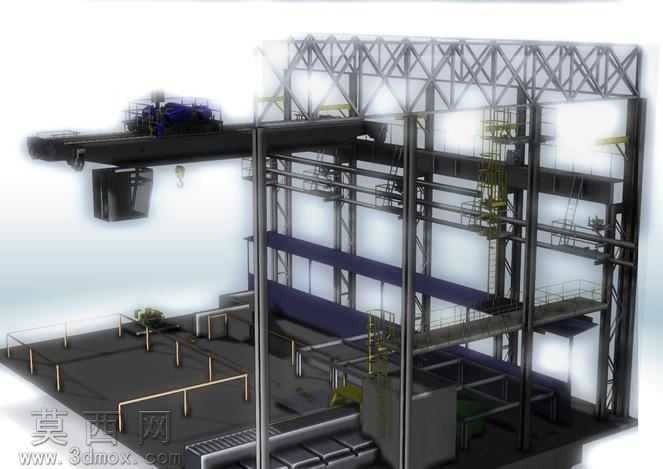

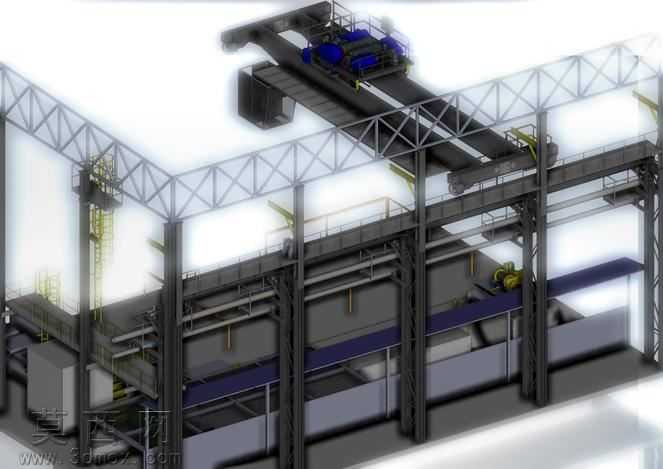

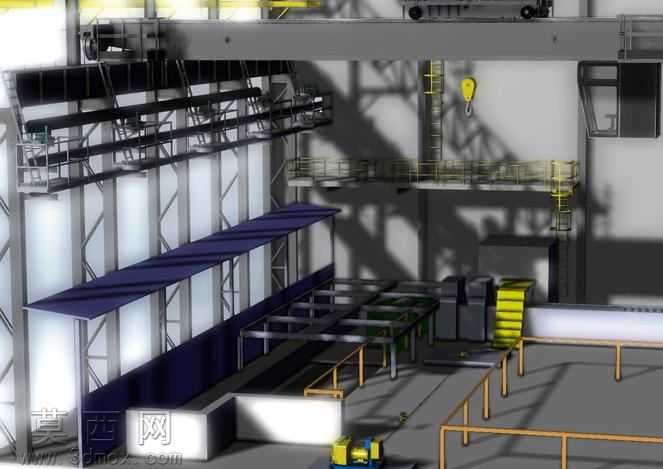

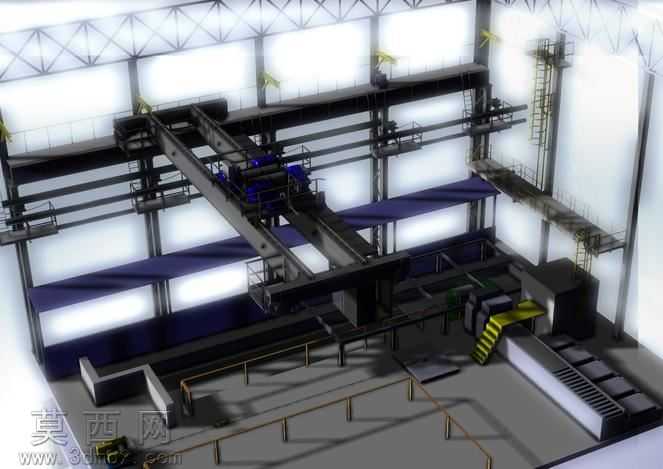

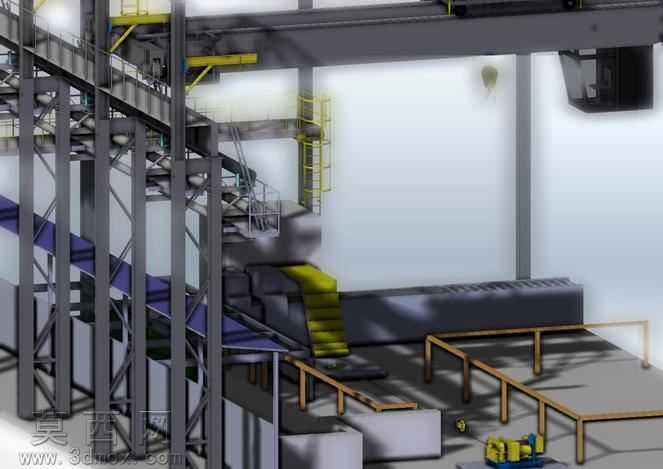

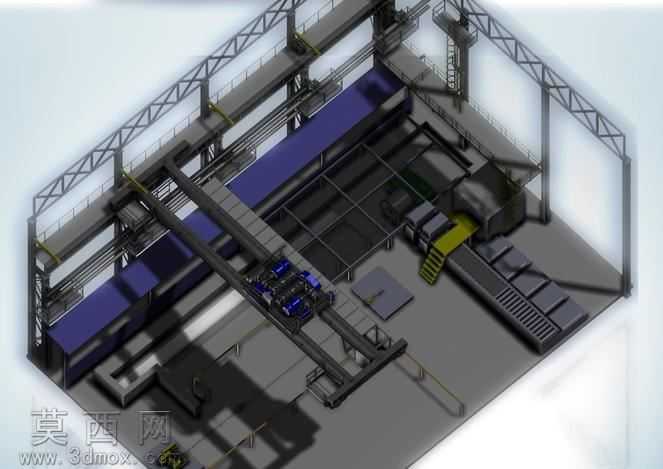

本套三维模型针对乌克兰冶金企业在产车间管道更换改造项目进行设计，采用SolidWorks完成全参数化建模，同时兼容CATIA等主流三维软件格式，可直接用于施工方案推演、工装预制加工与现场作业指导。模型完整还原了受限生产空间内的管道更换作业全场景，包含厂房钢结构主体、桥式起重机改造适配结构、临时安装垫、卡车绞车、提升机、带式输送机、临时装配平台、牵引绞车、载重滑车、安全防护栏杆、爬梯通道等全套作业设施，各部件均按照冶金厂区实际施工规范进行1:1比例建模，结构装配关系完全贴合现场实际安装逻辑。建模过程中针对在产车间场地受限的核心痛点，对各工装设备的布局进行了精细化排布，既保证各作业设备的操作空间互不干涉，又预留了管道运输、吊装的通行通道，所有钢结构构件均赋予了真实的金属哑光材质，混凝土墙面、地面采用带肌理的写实材质，安全防护部件采用醒目的黄黑警示配色，通过专业渲染输出了多视角的场景效果图，清晰展示整套工装系统的布局逻辑与作业流程。设计过程中充分考虑在产车间不停产改造的约束条件，所有临时工装均采用模块化设计，可快速拆装转运，不会对原有生产设施造成破坏，桥式起重机的适配改造部分可直接依托厂区现有天车结构进行加装，无需额外搭建大型起重设施，大幅降低改造施工的成本与周期，绞车、提升机等动力设备的安装位置均经过受力校核，保证管道吊装、移位过程中的载荷分布符合安全规范，临时作业平台的护栏、爬梯均满足高空作业的安全防护标准，整套模型可直接用于施工方案的可视化交底，帮助施工团队快速理解作业流程，提前预判场地受限带来的施工难点，优化各工序的衔接顺序，有效提升在产厂区管道改造项目的施工效率与安全系数。
