木质仿生摇摆鱼机械传动摆件

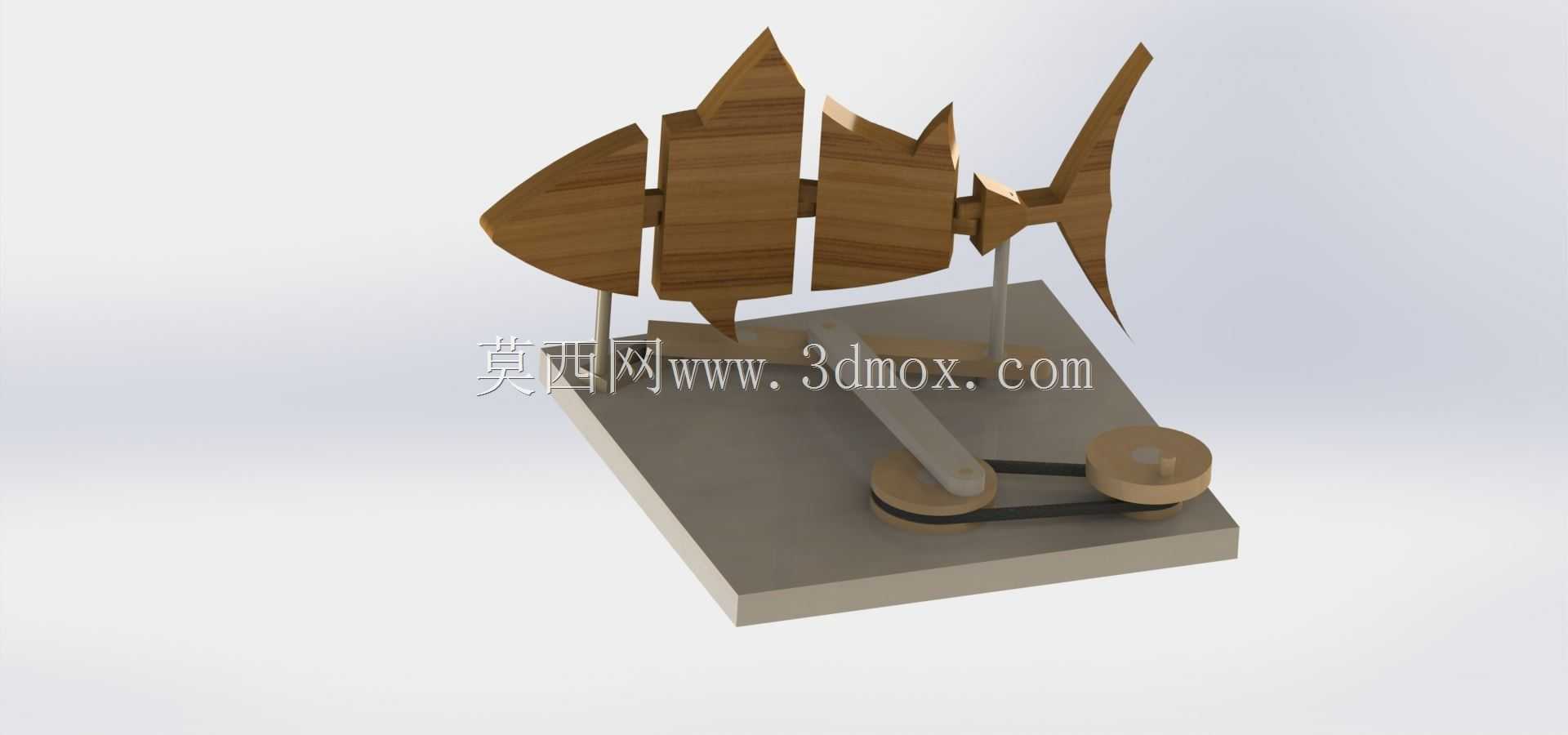

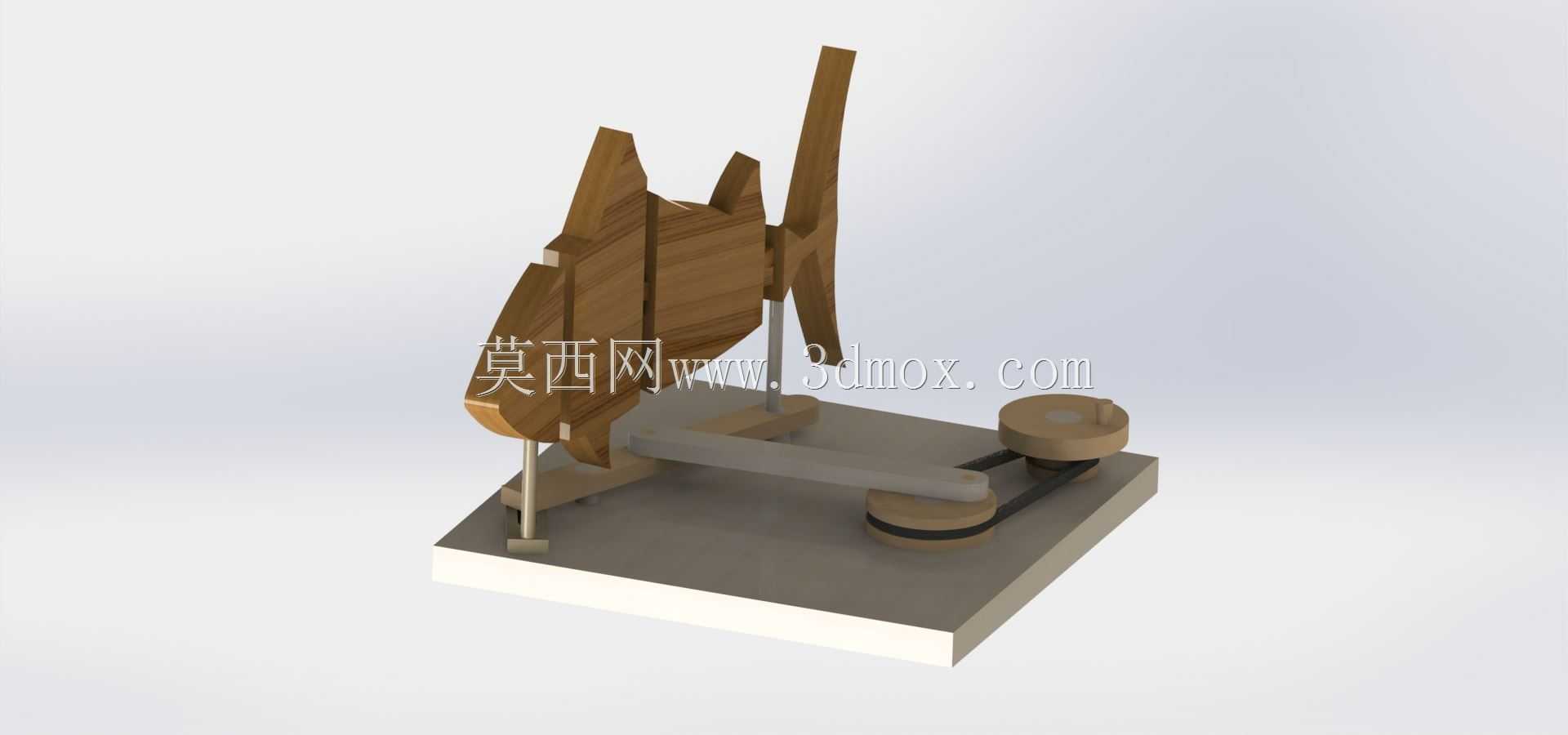

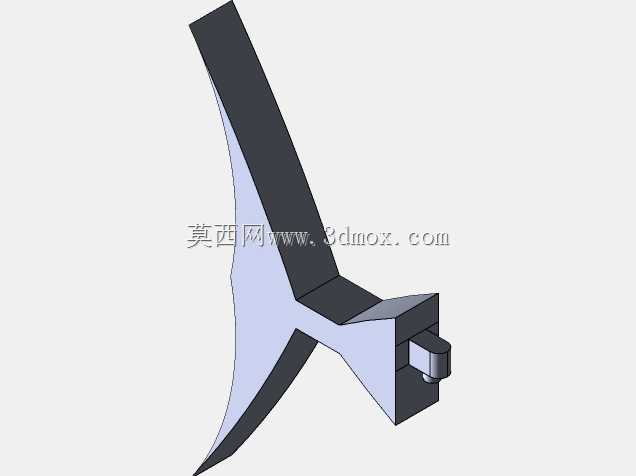

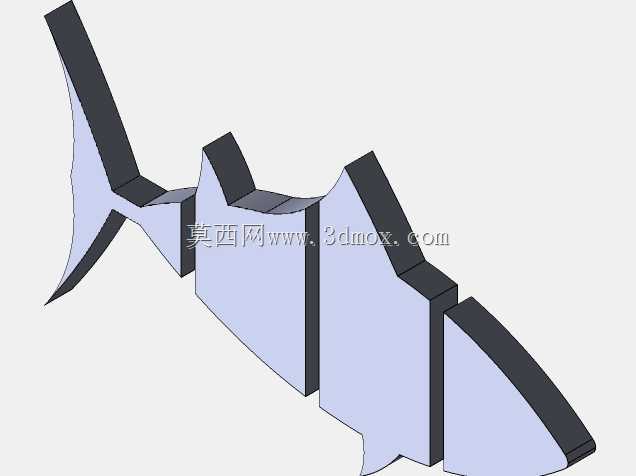

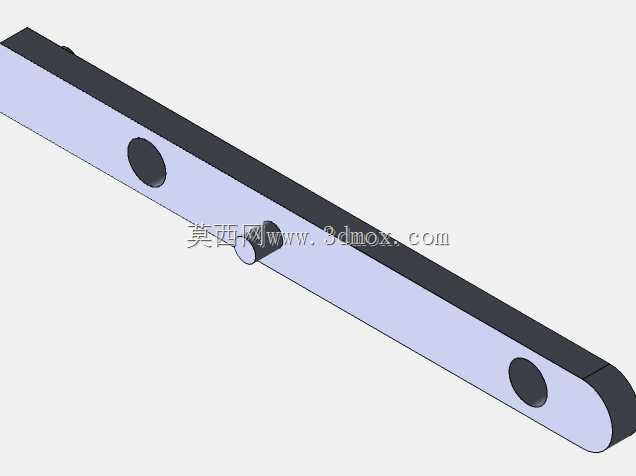

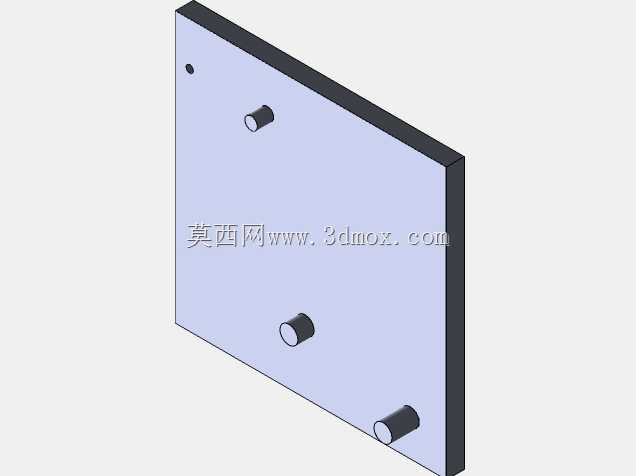

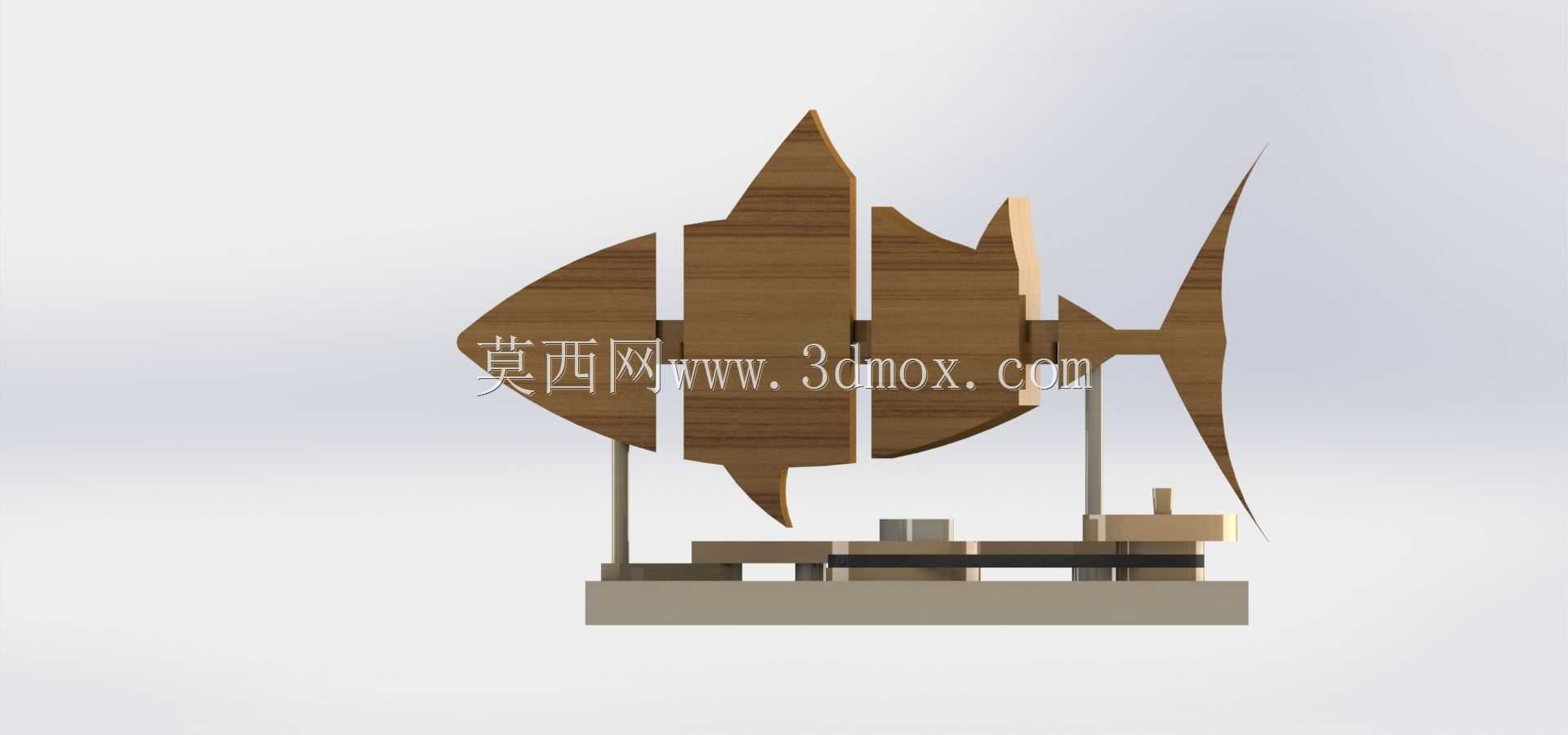

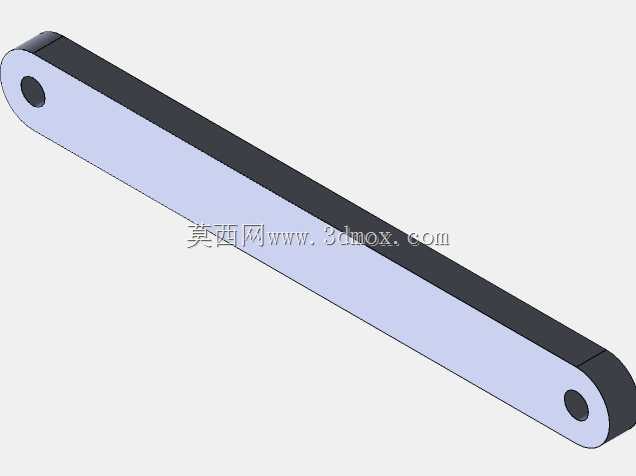

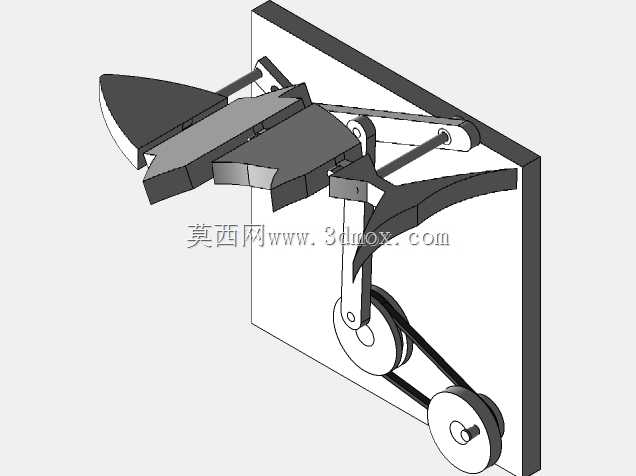

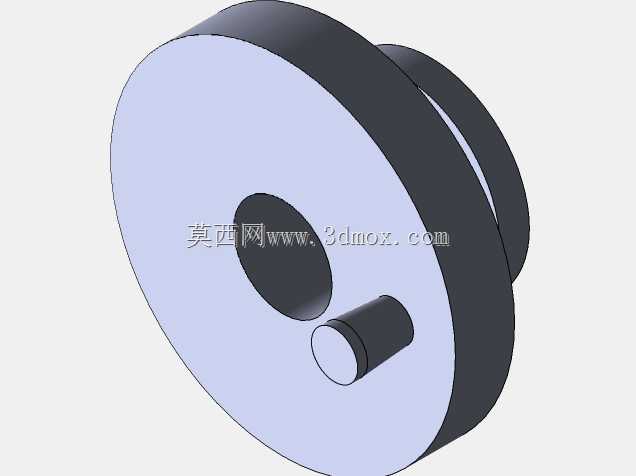

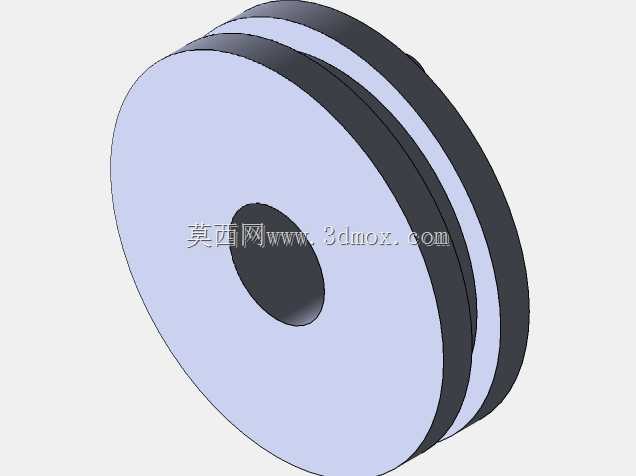

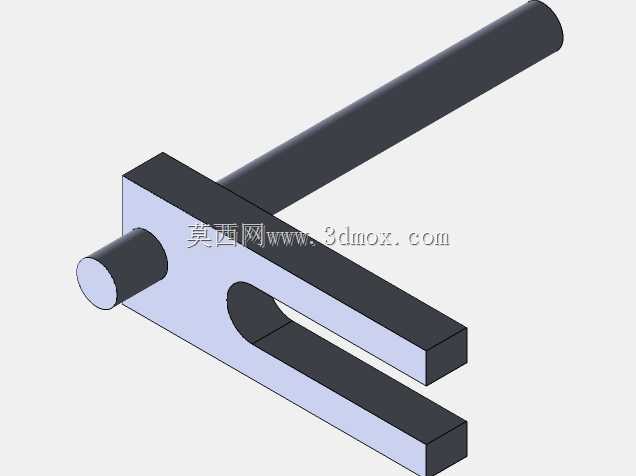

这款仿生摇摆鱼机械装置属于趣味机械传动类的创意摆件，核心应用场景覆盖科普教具展示、桌面创意陈设、青少年机械原理启蒙教学三大领域，既可以作为机械原理课程的具象演示载体，帮助学习者直观理解曲柄连杆传动的运动转换逻辑，也能作为手工机械爱好者的拼装创作参考，或是办公、家居空间的特色工艺陈设。装置的核心功能是通过底部的带轮传动输入动力，将旋转运动转化为鱼身分段结构的往复摇摆动作，模拟鱼类游动时的躯体摆动姿态，整套传动路径流畅无卡顿，运动过程中各分段鱼身的摆动幅度依次递进，从鱼头到鱼尾的摆幅逐渐增大，高度还原真实鱼类游动的躯体运动规律。从设计思路来看，整体采用模块化分段式鱼身结构，将完整的鱼形轮廓拆分为鱼头、三段鱼身、鱼尾共五个独立木质构件，每个构件通过竖直支撑杆与底部的传动基座连接，相邻构件之间预留1-2mm的活动间隙，避免摆动过程中出现结构干涉；底部传动系统采用双带轮配合曲柄连杆的组合结构，主动带轮可外接手摇柄或者微型电机作为动力输入，通过皮带将动力传递至从动带轮，从动带轮上偏心安装的连杆与鱼身中部的驱动杆铰接，将带轮的圆周运动转化为驱动杆的前后往复推拉动作，进而带动所有鱼身分段绕各自的支撑轴做小角度往复摆动，最终呈现出连贯的仿鱼游动效果。外形尺寸与安装边界方面，整套装置的基座采用正方形平板结构，整体长宽尺寸控制在200mm×200mm范围内，总高度不超过220mm，竖直支撑杆的安装位置沿鱼身中轴线均匀排布，相邻支撑杆的中心距为30mm，所有运动构件的活动范围均不超出基座的外轮廓边界，放置时仅需要平整的支撑平面即可，无需额外的固定安装结构，底部带轮的转轴高度距离基座上表面15mm，连杆的运动最低点距离基座上表面预留5mm安全间隙，避免运动过程中连杆与基座表面发生摩擦剐蹭。整套结构的木质构件边缘均做了倒角打磨处理，没有尖锐棱角，作为教学教具使用时安全性较高，传动结构完全外露无遮挡，能够让观察者清晰看到每一级动力传递的过程，直观理解旋转运动到往复摆动的转换原理，作为陈设摆件时，连贯的摇摆动作搭配原木质感的外观，兼具机械动感与自然质朴的视觉效果。
