卧式螺带混合搅拌设备结构设计

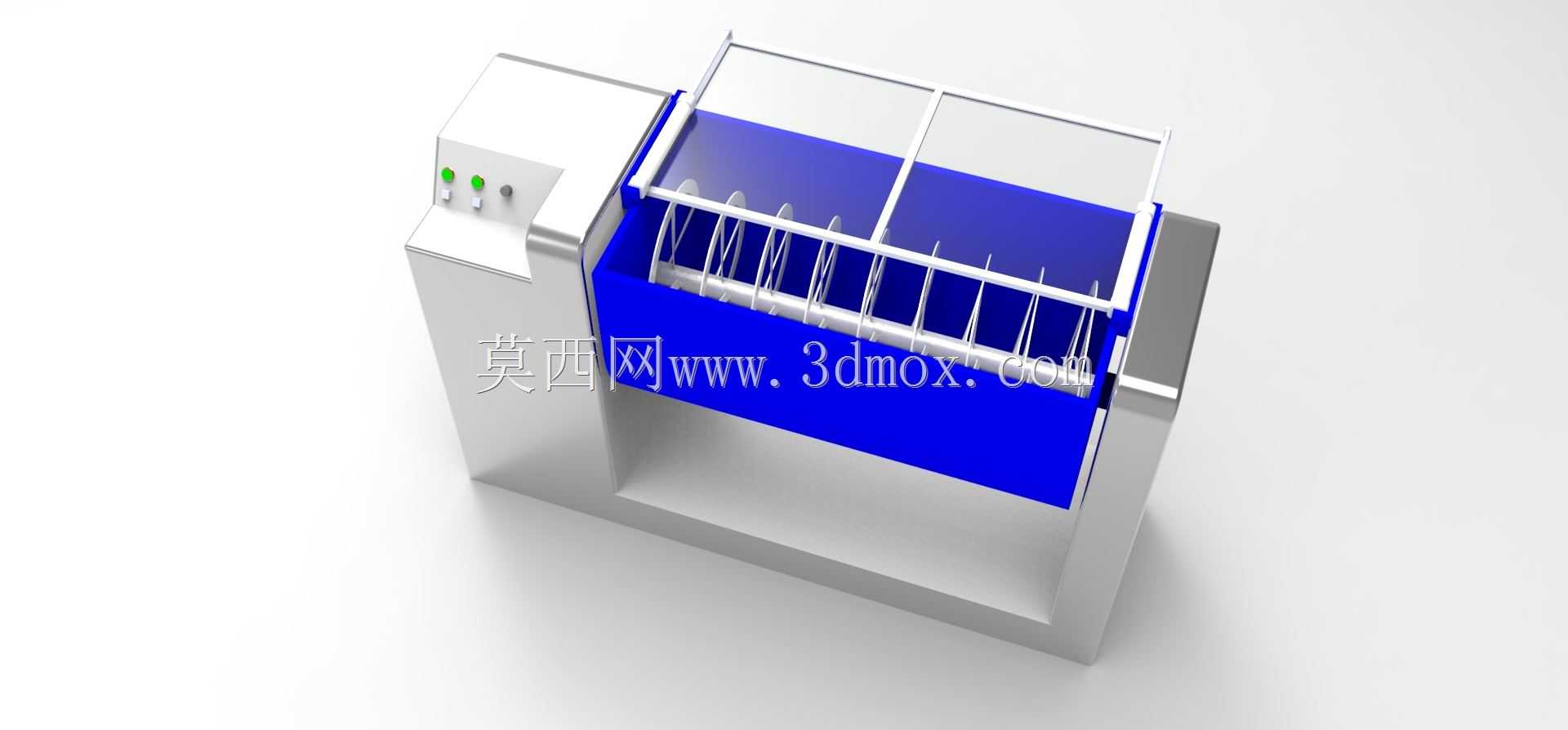

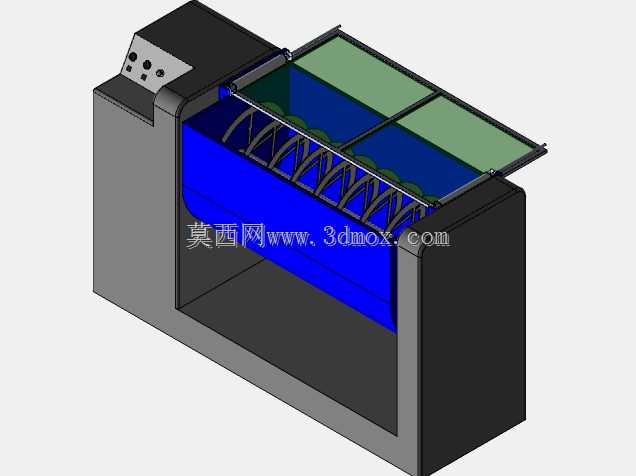

该卧式搅拌设备主要面向粉体、半流体类物料的均匀混合作业场景，常见于食品加工、化工原料调配、饲料生产等车间的批量混料工序，可实现不同配比干性粉料、带少量湿度的颗粒物料的均质混合，避免物料分层、团聚等混合不均问题。设备整体采用卧式U型槽体结构，槽体上部设置可开合的防护盖，既可以防止搅拌过程中物料飞溅外溢，也方便作业结束后对槽体内壁、搅拌构件进行清理维护，防护盖采用框架加透明挡板的设计，作业人员可直观观察内部物料的混合状态，无需频繁开盖检查。槽体内部配置双层螺带式搅拌构件，内外螺带采用反向旋向设计，运转时可推动物料在槽体内形成轴向、径向的复合对流循环，外层螺带将物料从槽体两端向中部推送，内层螺带将物料从中部向两端输送，同时带动物料上下翻动，相比普通桨叶搅拌，混合均匀度更高，混合周期更短，针对比重差异较大的混合物料也能达到较好的均质效果。设备一侧集成控制箱体，箱体上布置启停控制按钮、运行状态指示灯，控制箱体与搅拌槽采用一体化机架承载，机架采用方管焊接成型的框架结构，底部为平整支撑面，可直接固定于车间硬化地面，无需额外制作复杂安装基础，安装时需预留槽体侧方控制箱的操作空间，以及上部开盖的维护空间，设备进料端可对接上游输送设备实现连续进料，槽体下部可设置出料口对接下游工序，适配连续化或批次化的生产流程。设计过程中重点考量了搅拌构件与槽体内壁的间隙控制，间隙取值兼顾混合效率与清理便利性，避免物料在槽壁处滞留形成死角，同时搅拌轴的支撑端配置密封构件，防止细粉料进入轴承部位造成磨损，延长设备维护周期。槽体的容积设计适配中小批量生产的混料需求，整体外形宽度控制在常规车间通道的通行尺寸范围内，方便设备的进场安装与移位调整，机架的承重结构经过受力校核，可承受满槽物料装载时的载荷，运转过程中机架振幅控制在合理范围内，无需额外加装减震构件即可稳定运行。
