高抗冲击蜂窝结构机器人行走轮

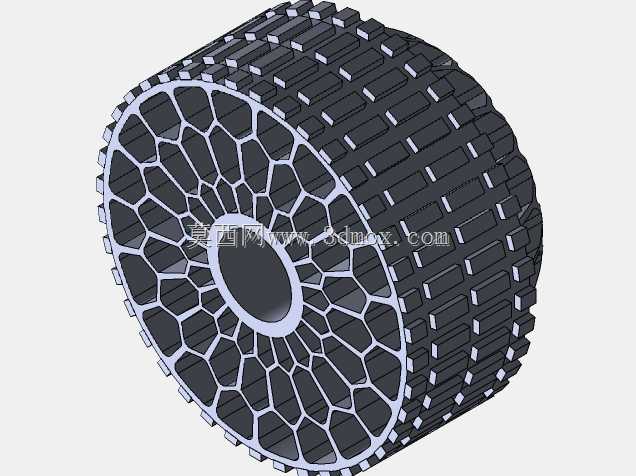

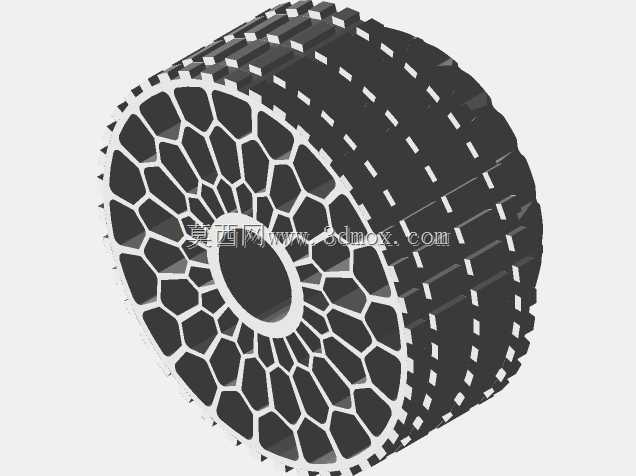

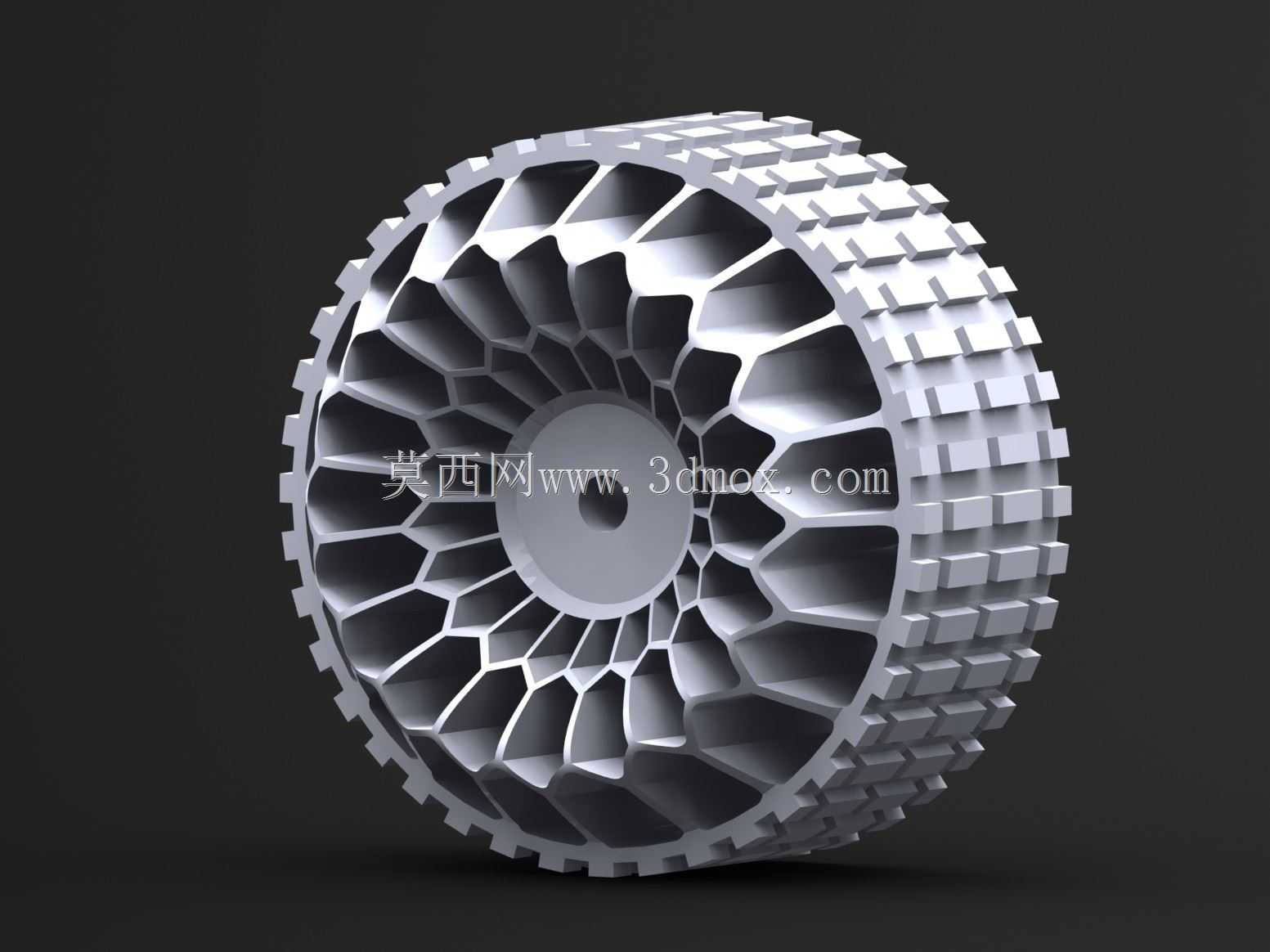

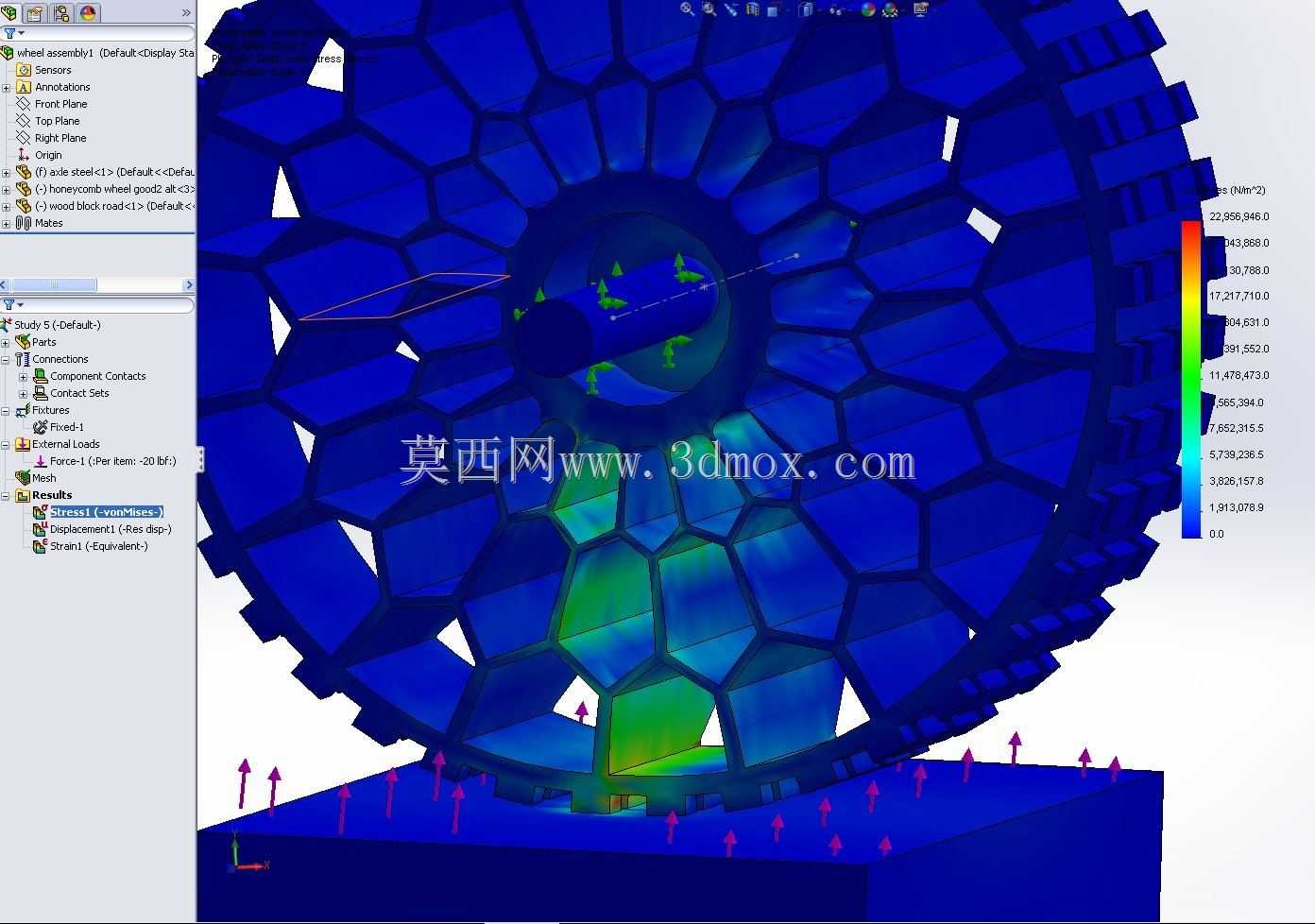

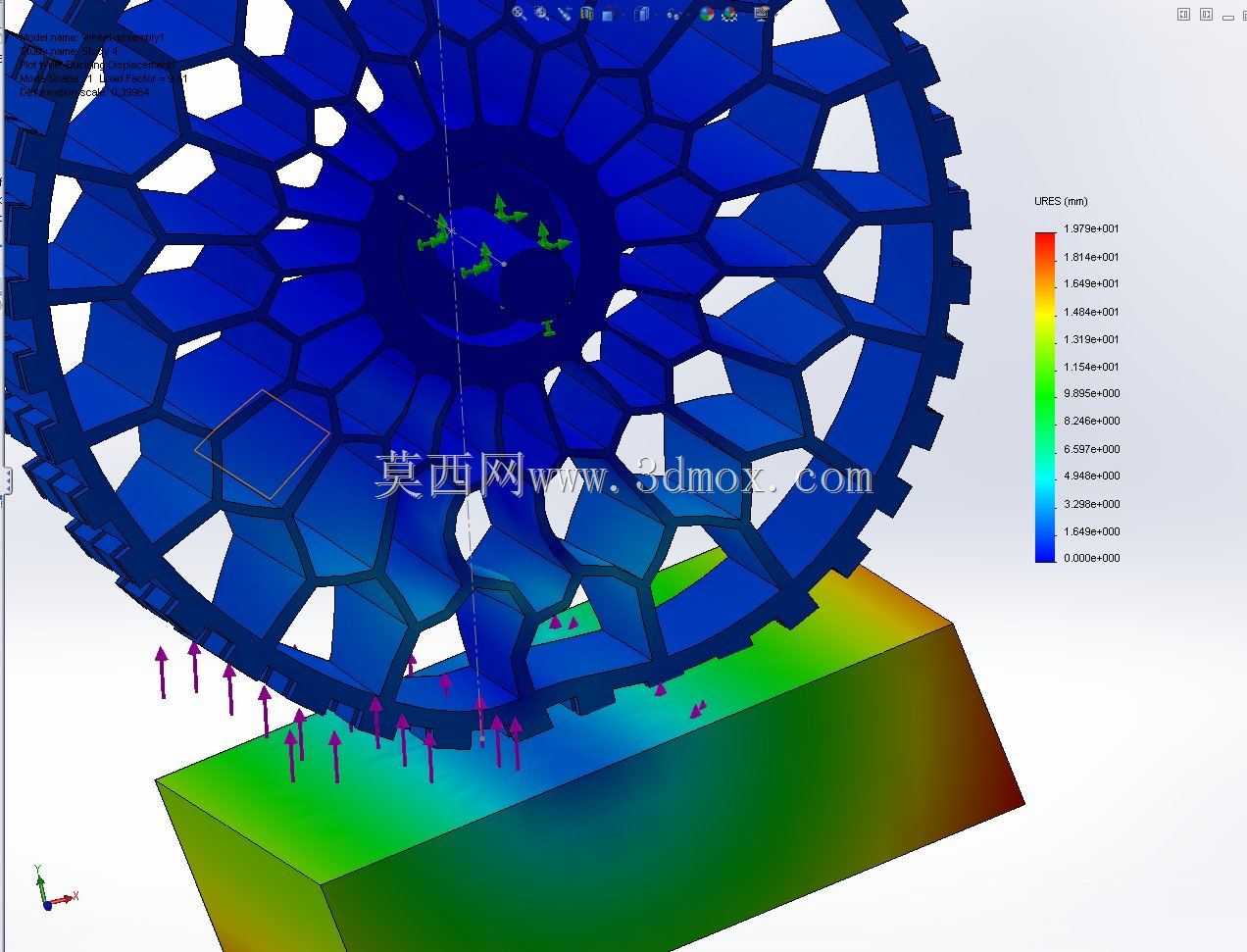

这款蜂窝结构行走轮主要面向小型竞技类冲击机器人、教育类移动机器人以及桌面级小型移动作业平台的行走场景设计，适配需要频繁承受碰撞冲击、越障颠簸的使用需求，能够在硬质铺装地面、室内实验场地、小型障碍赛道等多种工况下稳定工作，为移动机器人提供可靠的行走支撑与抓地能力。轮体采用1/10的通用模型比例设计，整体轮径适配主流小型机器人底盘的安装空间，中心安装孔位匹配标准微型驱动轴的连接尺寸，安装边界预留了足够的轴端固定空间，无需额外修改底盘结构即可完成装配替换。轮体外周设计有连续的块状防滑齿结构，齿形高度经过反复模拟验证，既能够保证在硬质光滑地面的足够抓地力，避免行走过程中出现打滑空转的问题，又不会因为齿形过高导致轮体转动惯量过大，增加驱动电机的负载消耗。轮体内部采用仿生蜂窝状镂空支撑结构，这种结构设计能够在大幅降低轮体整体重量的同时，最大化提升径向与侧向的抗冲击能力，当轮体受到来自障碍物的碰撞冲击或者落地时的冲击力时，蜂窝状的支撑筋可以将受力均匀分散到整个轮体截面，避免局部应力集中导致的轮体开裂、变形问题。设计过程中针对3D打印的工艺特性做了专门的结构优化，所有支撑筋的壁厚都控制在适配尼龙、PETG等常用3D打印耗材的合理范围内，无需额外添加打印支撑即可完成一体成型打印，打印完成后不需要复杂的后处理工序即可直接装配使用。针对初代设计中蜂窝壁靠近中心位置壁厚偏薄的问题，优化后的结构对中心区域的支撑筋做了加厚处理，进一步提升了轮体与驱动轴连接位置的结构强度，避免长时间高负载运行后中心安装位出现磨损、开裂的问题。整个轮体没有额外的装配零件，一体成型的结构减少了装配环节带来的误差累积，轮体的动平衡表现优异，在高速转动过程中不会出现明显的偏摆震动，能够有效降低行走过程中的噪音，同时延长驱动电机与传动结构的使用寿命。
