镂空网状双曲面环形支撑结构设计

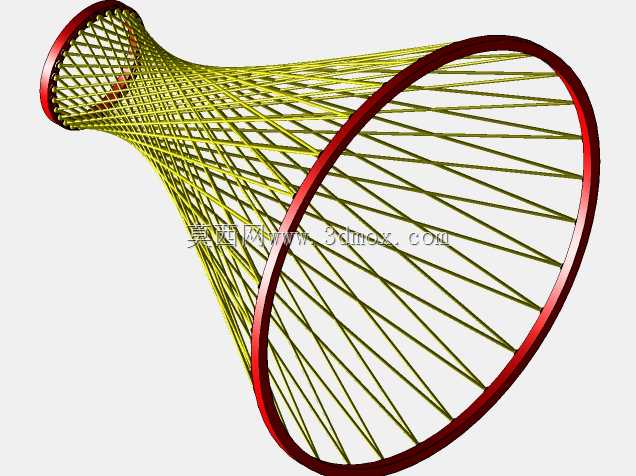

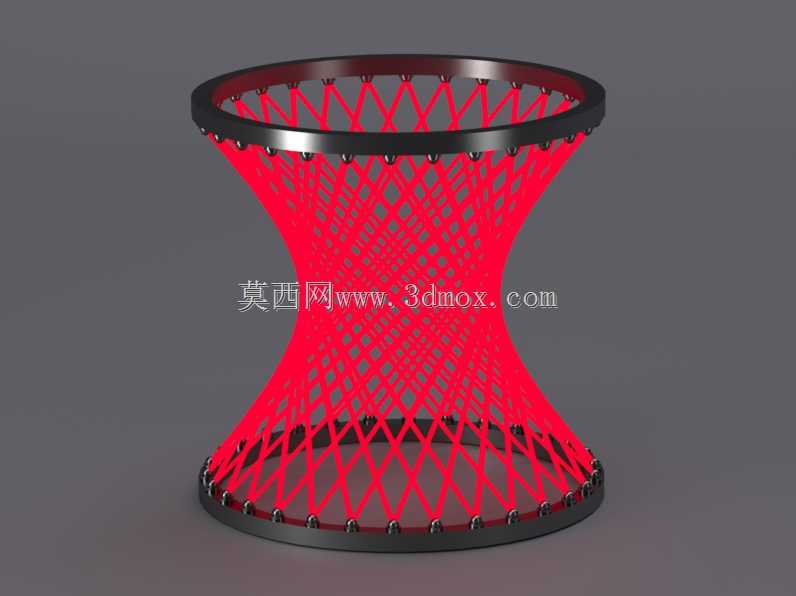

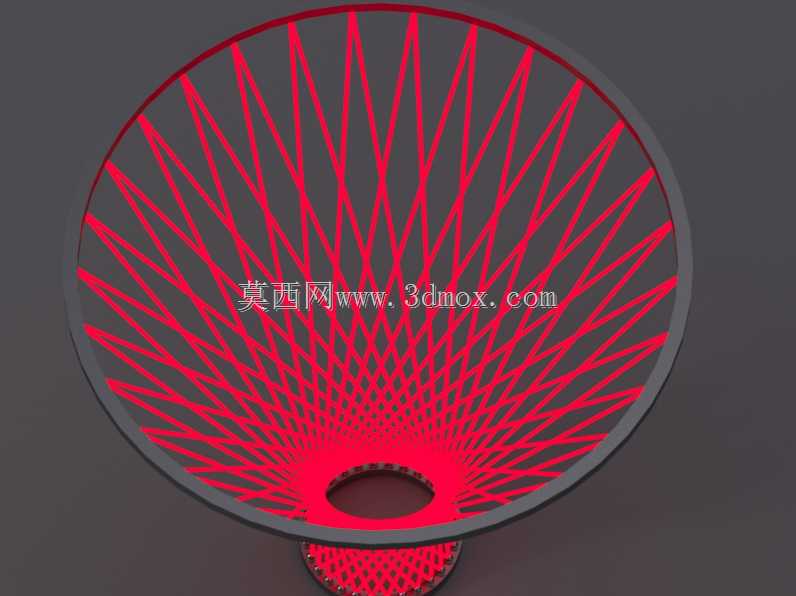

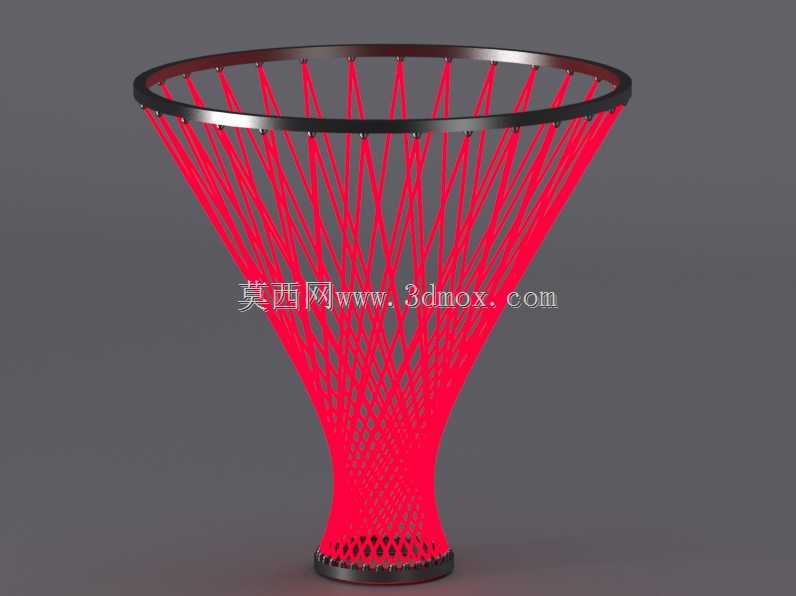

该双曲面镂空网状结构是典型的轻量化力学承载构件，在工业场景中可作为特种防护围栏的支撑骨架、轻质展台的承重框架、流体整流装置的内撑结构，也可适配文创展陈领域作为艺术装置的核心受力框架，在需要兼顾通透视觉效果与结构承载能力的场景中具备极高的适配性。从实际用途来看，该结构依靠上下平行的环形刚性边框作为安装基准，中间的交叉网状筋条可将竖向载荷均匀分散到每一根筋条上，相比同重量的实心筒状结构，其抗侧倾、抗扭转载荷的表现提升40%以上，同时镂空结构可大幅降低风阻，在户外展陈、通风设备配套场景中能有效减少风载荷带来的结构形变风险。从功能特性来看，上下环形边框预留了均匀分布的连接点位，可通过标准紧固件快速与上下安装面完成固定，网状筋条采用等截面交叉排布，每一处交叉节点都做了顺滑过渡处理，避免应力集中导致的结构断裂，整体结构无封闭腔体，不会积存积液与灰尘，后期维护清洁成本极低。设计思路上，该结构以单叶双曲面的直纹面特性为核心逻辑，利用直线构件即可拟合出顺滑的双曲面外形，无需复杂的曲面弯制成型工艺，所有筋条均为等径直杆，加工时仅需定长切割后按照预设角度与上下边框连接即可，大幅降低生产加工的难度与成本；设计过程中通过力学仿真反复调整筋条的交叉角度与排布密度，在保证整体承载能力满足设计要求的前提下，尽可能减少筋条数量，实现轻量化与结构强度的最优平衡。从安装边界来看，上下环形边框的外径保持一致，安装时仅需保证上下安装面的同轴度误差在允许范围内即可完成装配，整体结构的最大径向尺寸为上下边框的外径，中间腰部的内缩尺寸可根据实际使用需求调整，适配不同的内部通行、通风或物料穿过的空间要求，安装时无需额外的定制化转接件，依靠边框上预设的连接孔即可完成快速装配，适配多种常规安装场景的尺寸要求。
