六旋翼碳纤维支架航拍无人机结构设计

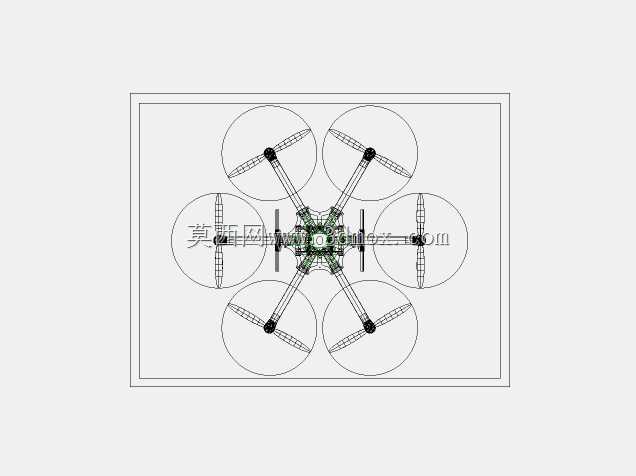

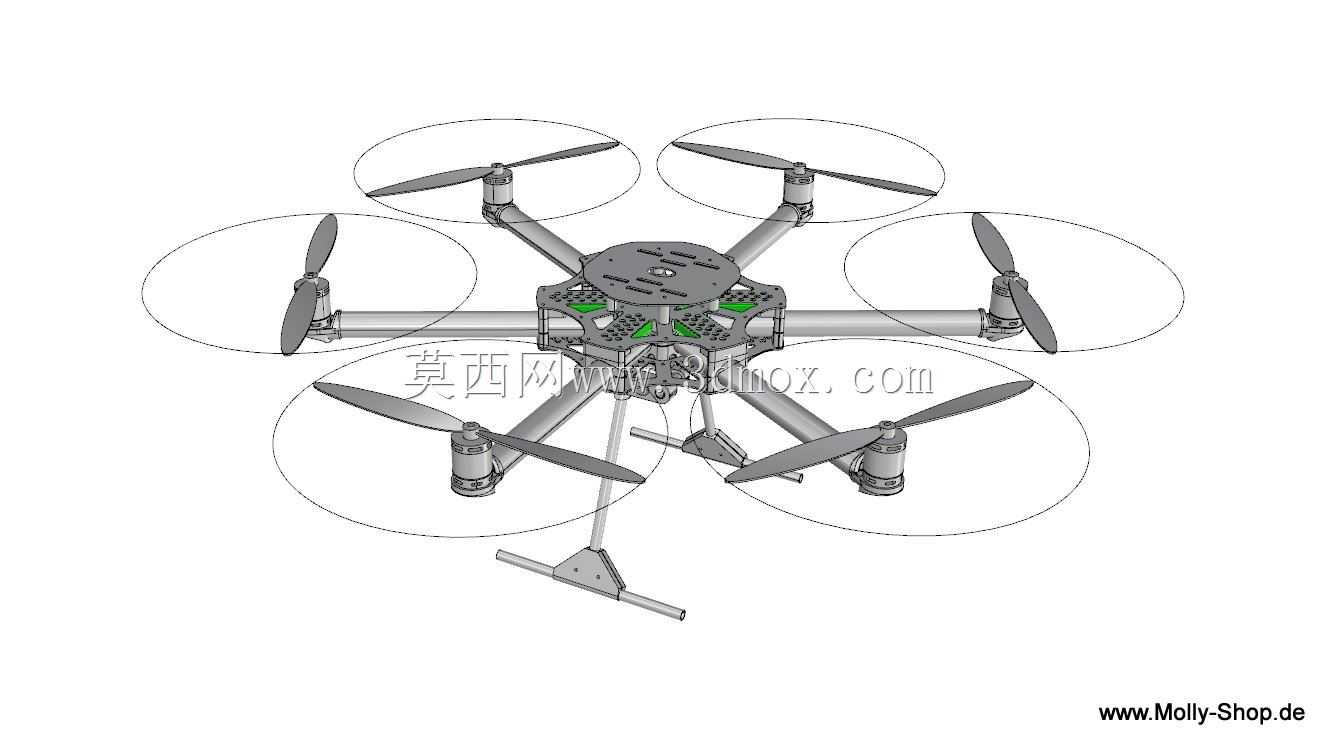

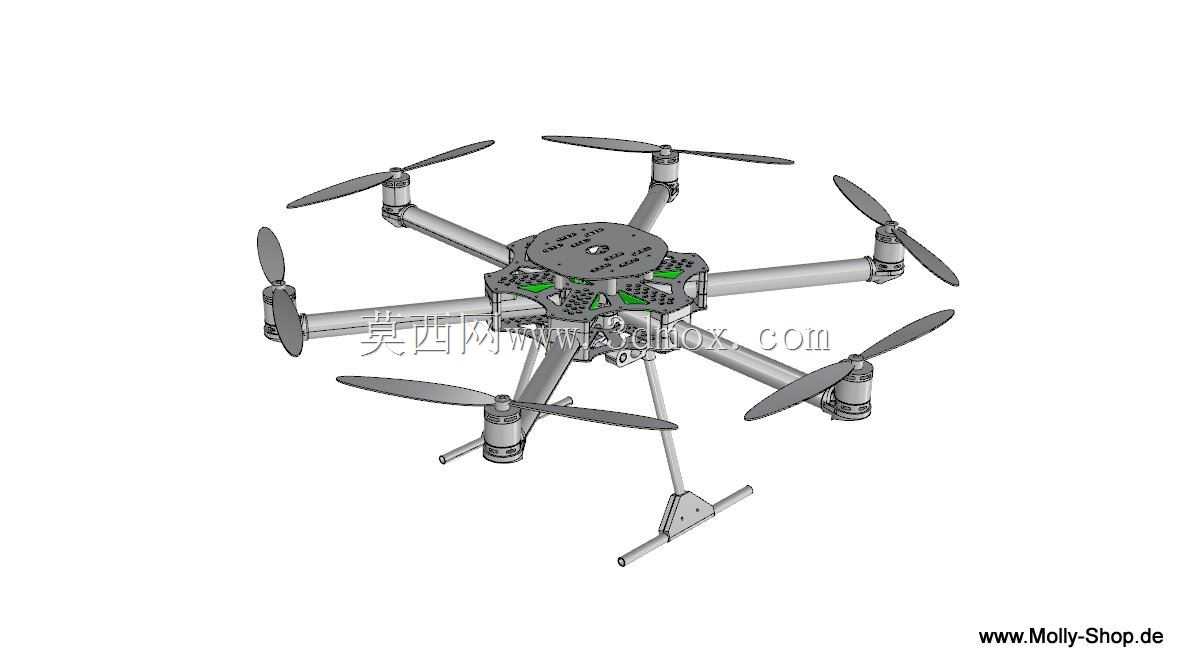

这款六旋翼飞行器主要面向低空航拍、小范围测绘、轻载荷巡检类作业场景，可搭载轻量化可见光相机、小型环境监测模块完成近地面的作业任务，适配城市园区巡检、农林地块抽样监测、小型活动航拍等对起降空间要求不高、作业半径在数公里内的使用需求。整机采用六轴放射式机架布局，相比四旋翼构型拥有更强的动力冗余，单组动力出现异常时仍能维持姿态稳定迫降，大幅提升低空作业的安全系数，降低设备坠损带来的连带风险。

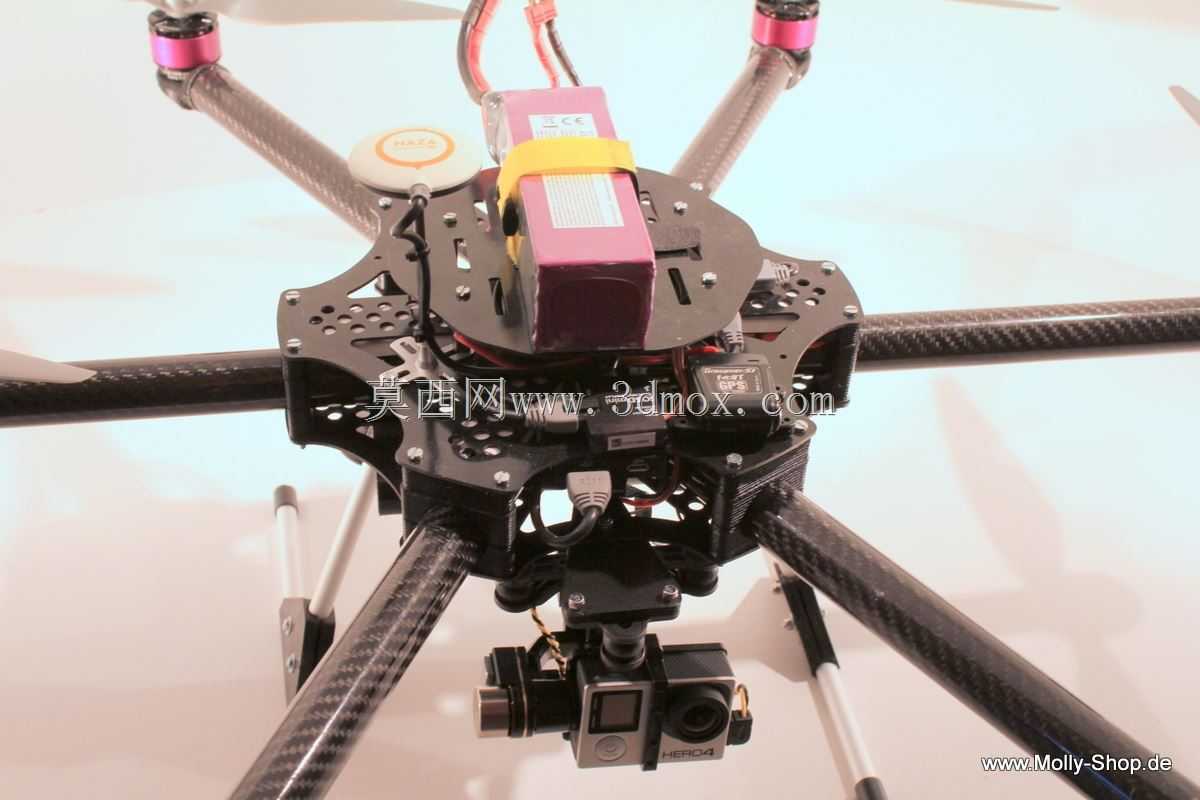

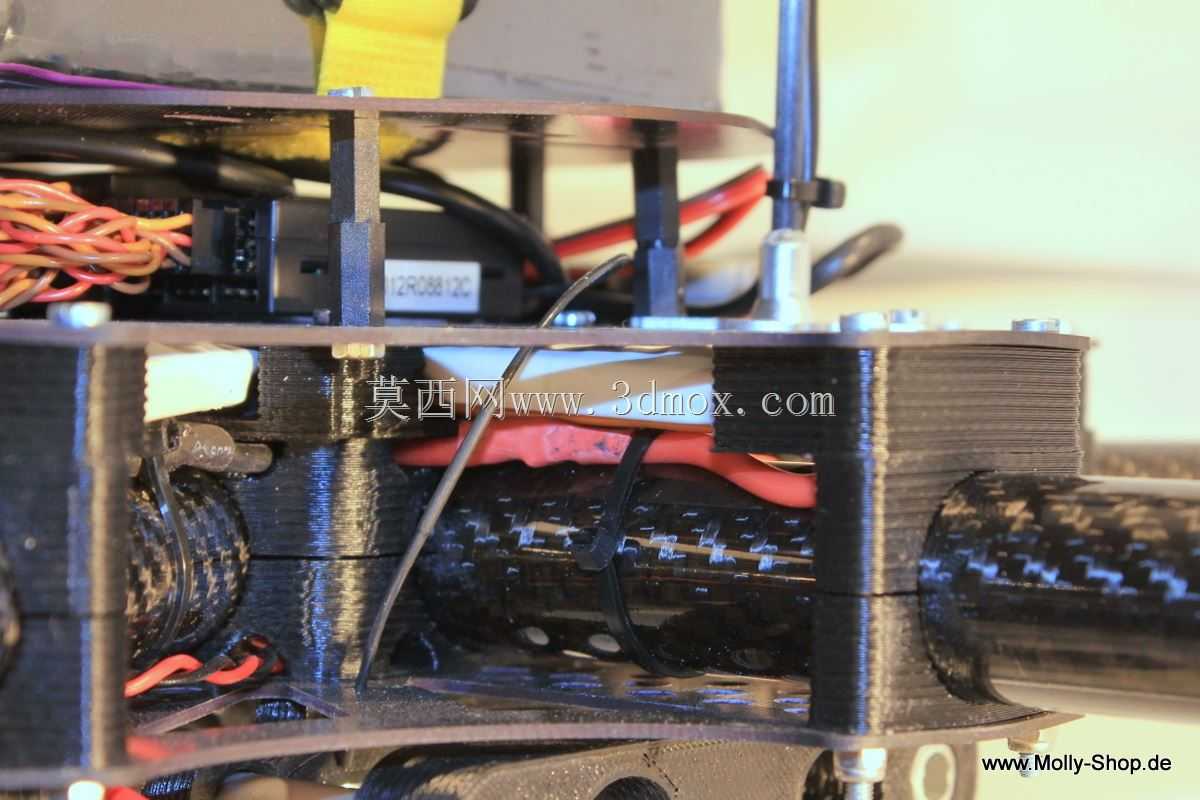

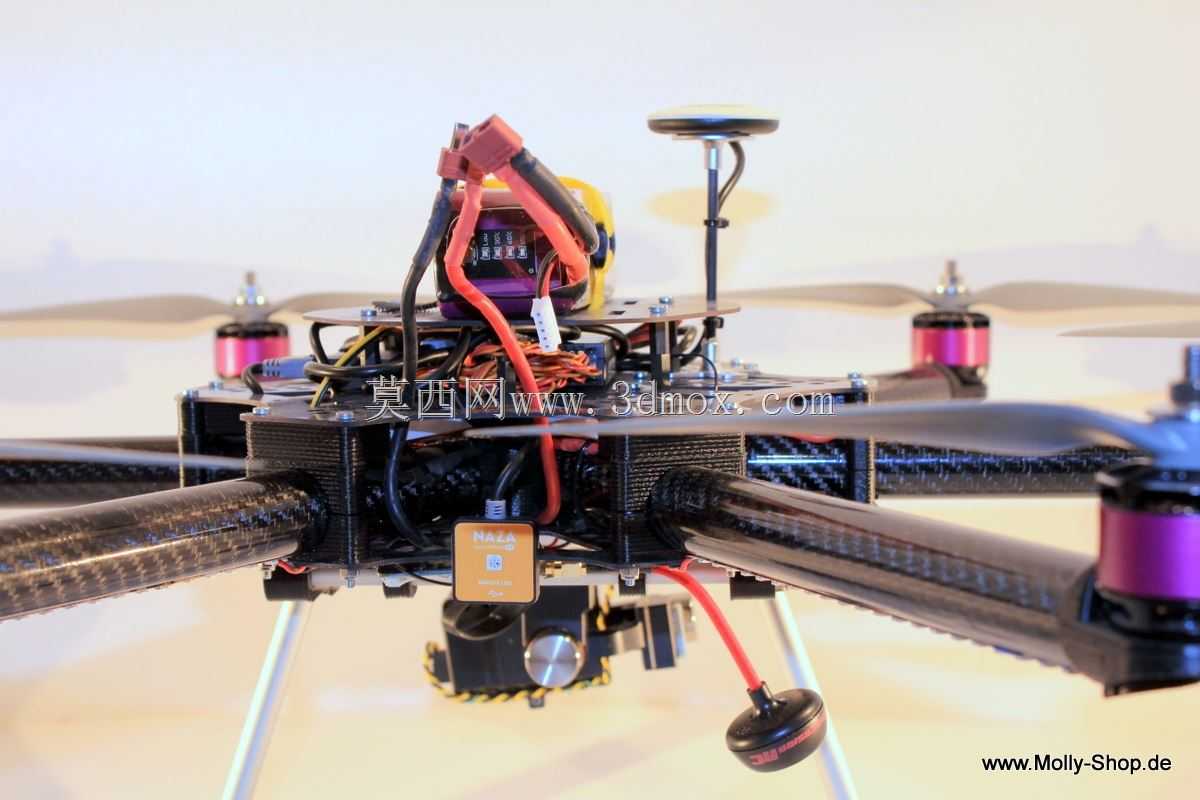

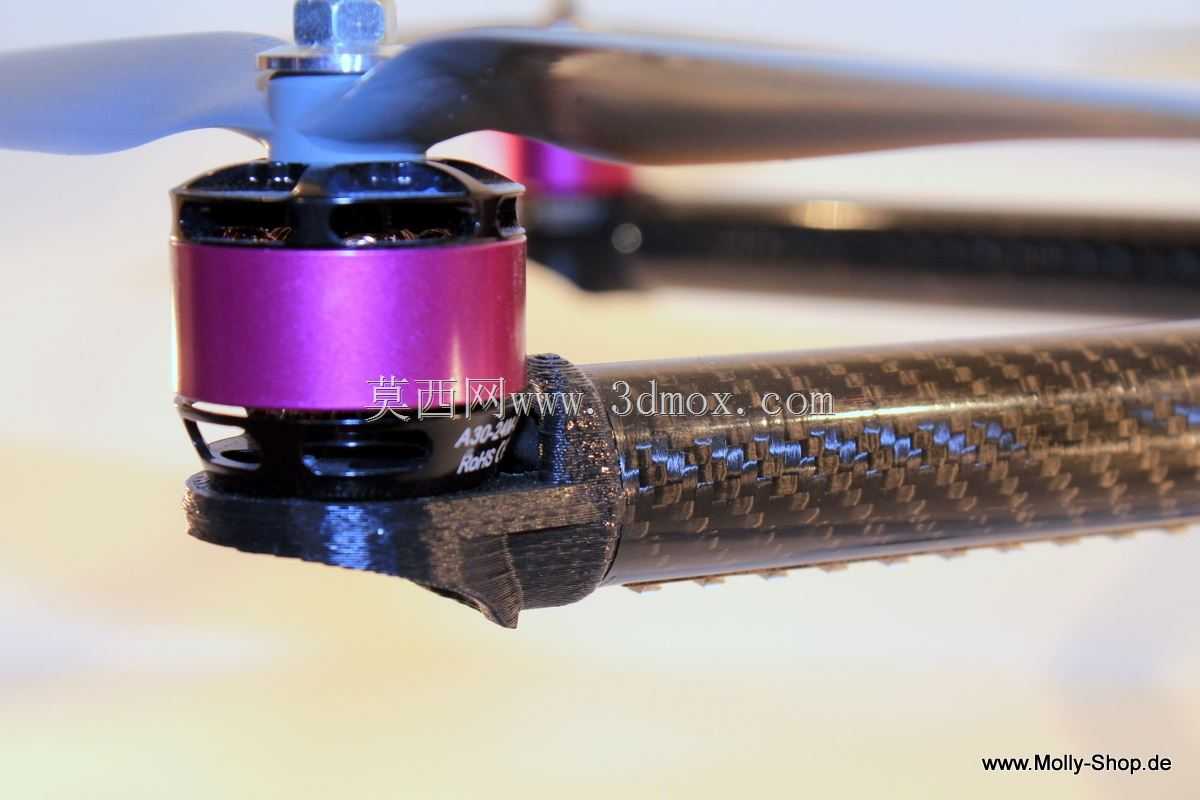

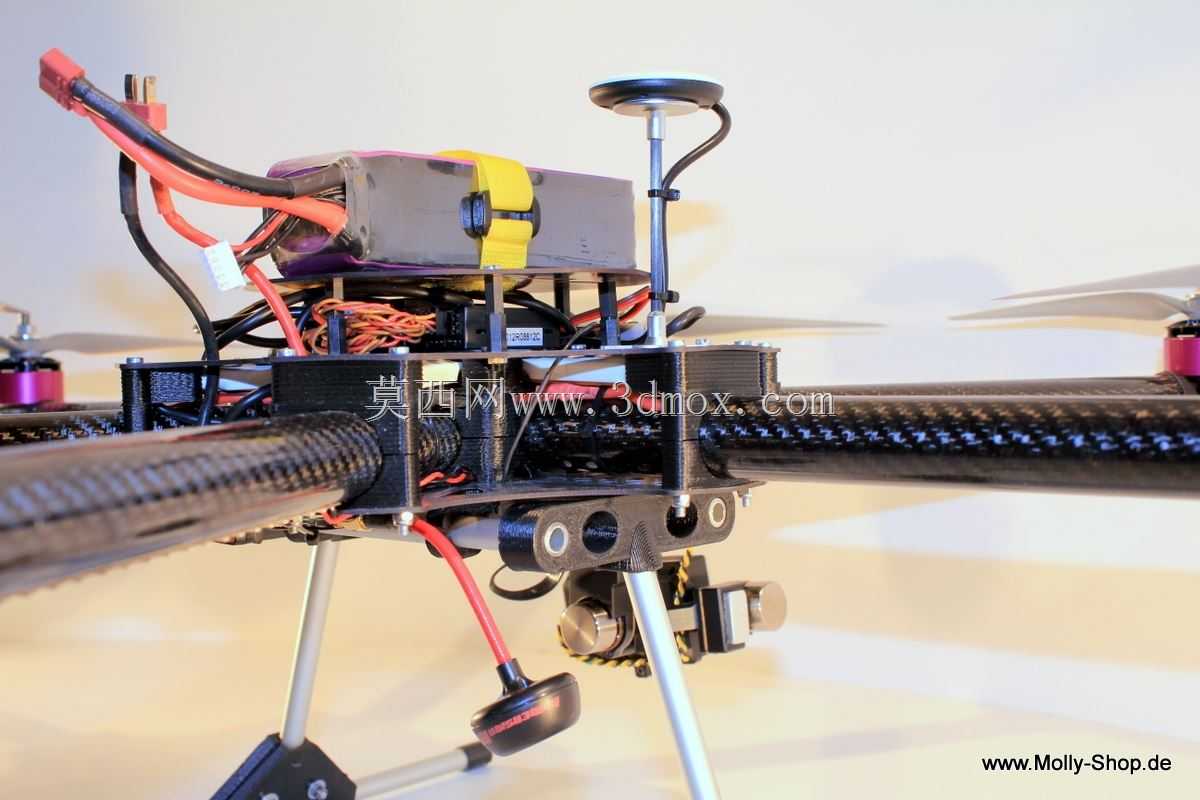

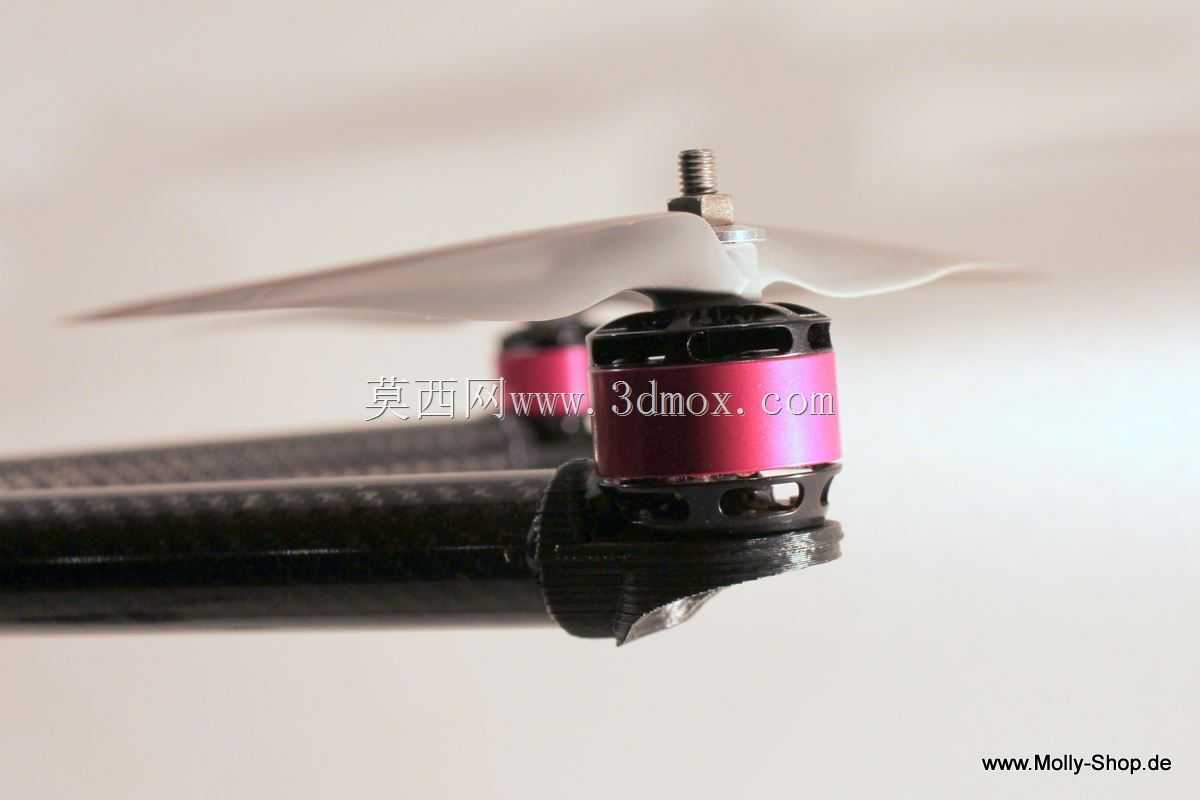

设计过程中优先兼顾机架强度与整机自重的平衡，机臂主体采用25毫米直径碳纤维管材作为核心承力结构，碳纤维材料的高比强度特性可以在保证机臂抗弯、抗扭性能的前提下，大幅降低机架整体重量，有效提升整机续航表现。电机安装座采用一体化结构设计，直接与碳管端部配合定位，安装座预留电机固定孔位与走线槽，动力线路可沿碳管内部穿行至中心舱体，既减少外露线路带来的飞行风阻，也能避免飞行过程中线路晃动剐蹭螺旋桨引发安全隐患。中心舱体为分层式结构设计，上层预留飞控、GPS模块的安装位，中部设置电池固定区域，采用尼龙搭扣作为电池固定结构，可适配不同容量的锂聚合物电池快速拆装，同时方便作业过程中快速更换电池缩减准备时间，舱体内部预留足够的减震安装空间，可搭载飞控减震板降低飞行振动对传感器精度的影响。

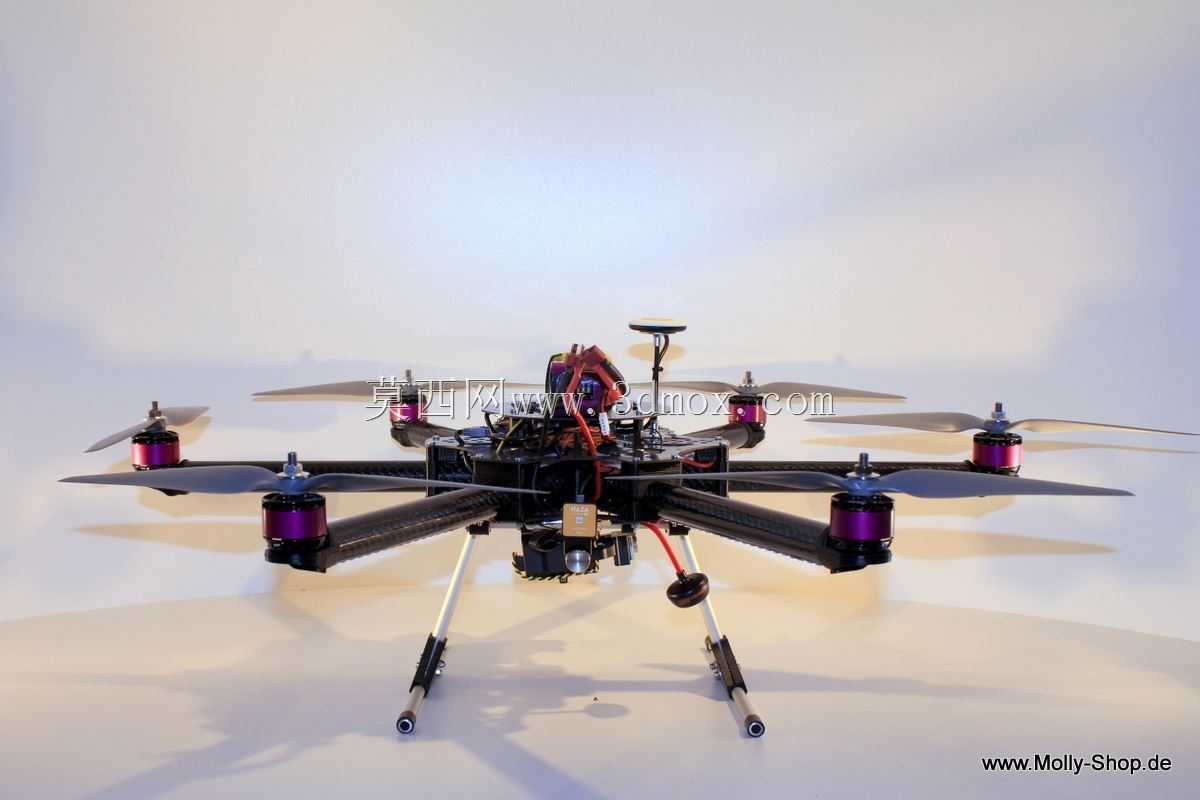

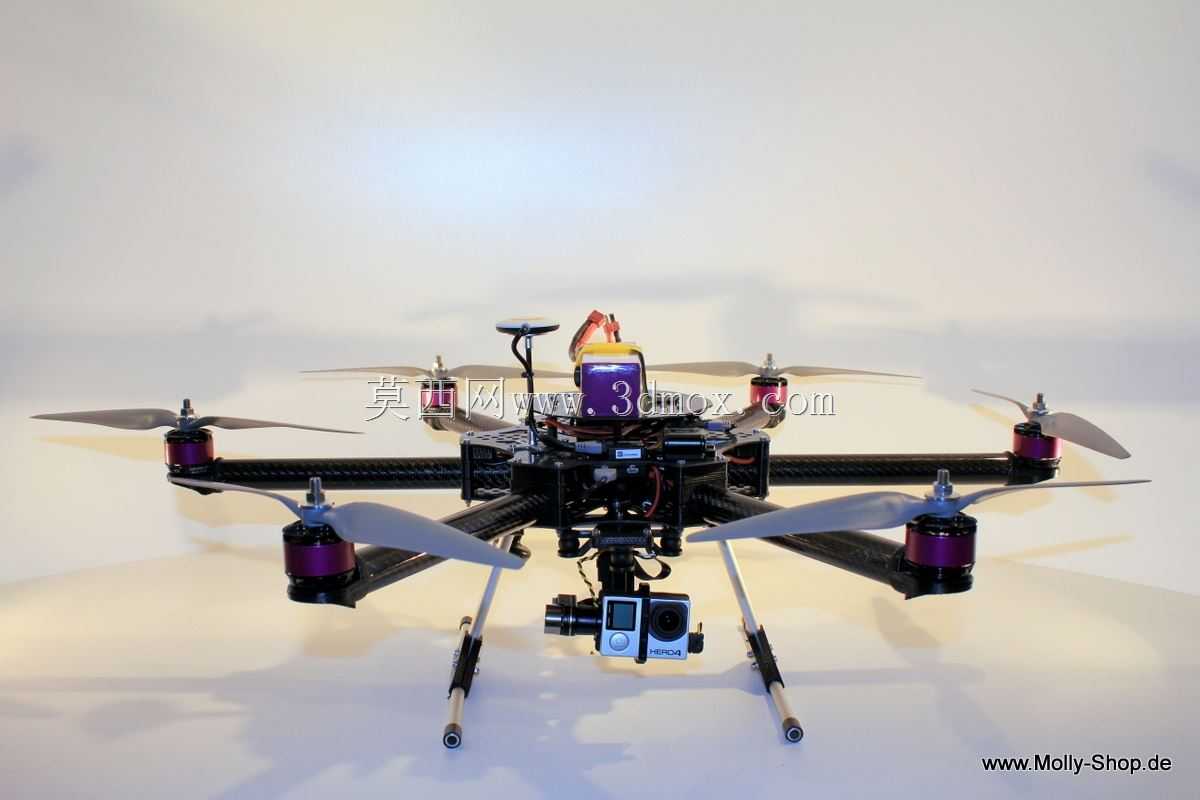

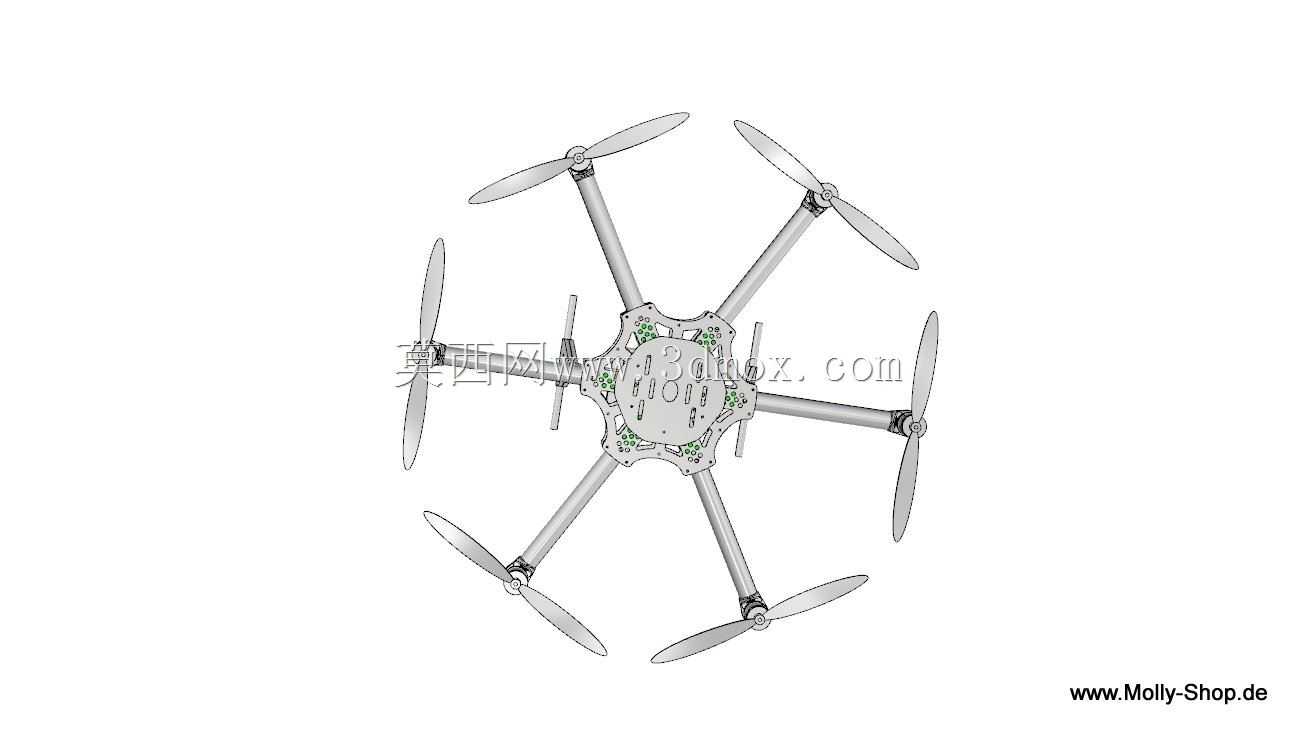

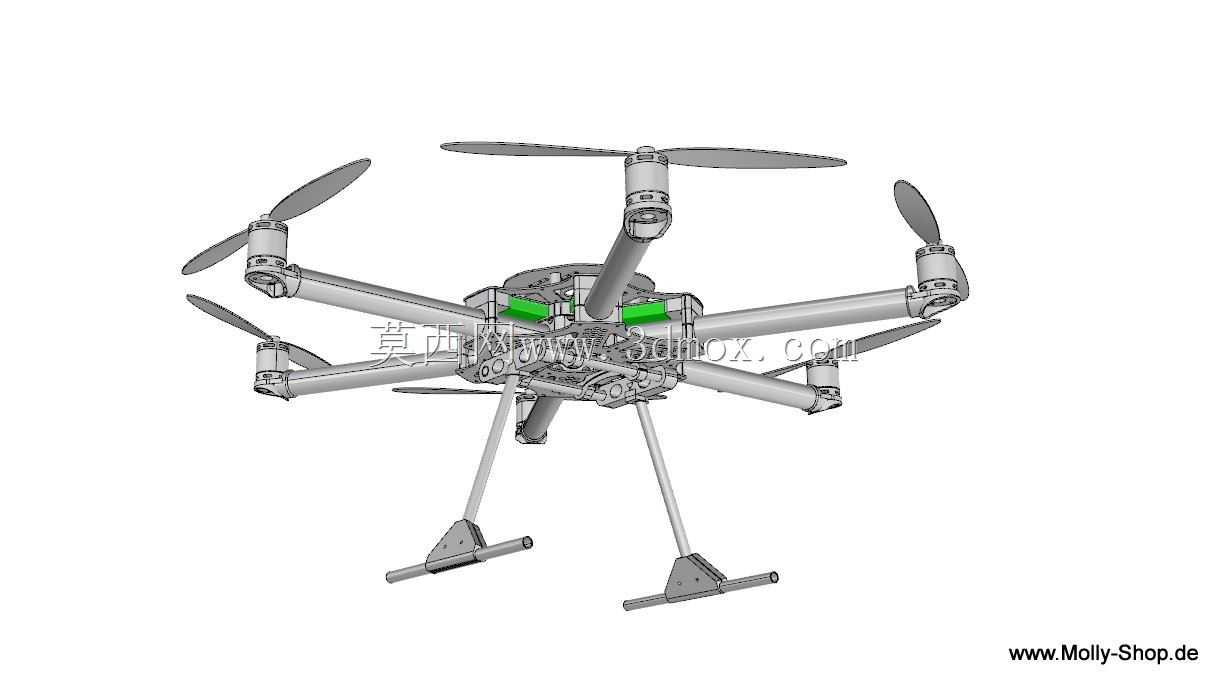

起落架采用分体式高脚架设计，两支起落架对称布置在机身下方，采用倾斜支撑结构保证落地稳定性，起落架底部设置横向支撑杆增大接地面积，可在平整硬质地面、短草皮场地稳定起降，高脚架的离地高度预留了足够的载荷安装空间，可避免挂载的相机、监测设备在起降过程中与地面发生磕碰。整机安装边界充分考虑便携性需求，机臂可采用快拆结构设计，拆卸后可收纳进常规尺寸的设备转运箱，方便作业人员携带转场。螺旋桨采用正反桨配对布置，六个动力单元均匀分布在360度圆周方向，动力输出对称均匀，飞行过程中姿态调整响应灵敏，可稳定完成悬停、慢飞、定点转向等作业所需的飞行动作，悬停精度可满足小范围定点拍摄、监测的使用要求。
