适配3D打印的双叶气动螺丝螺旋桨旋转构件

　　在桌面级FDM3D打印的小型气动动力单元调试场景里，这类双叶气动螺丝配套的螺旋桨旋转构件，主要承担气流导向与扭矩输出的核心作用，区别于常规注塑成型的同功能零件，该结构从设计之初就完全围绕熔融沉积成型的工艺特性做适配，不需要额外设计支撑结构就能完成打印，打印完成后仅需简单去除底部少量 raft 残留就能直接投入装配，大幅缩短从设计到实物验证的周期。

　　从实际使用场景来看，这类构件多用于小型气动演示装置、学生科创项目的动力端、桌面级气动工具的微型动力输出单元，搭配微型气动螺丝接头使用时，压缩空气从锥面预留的导流槽进入，顺着锥体内壁的曲面流向桨叶受力面，带动整个旋转构件绕中心轴转动，最终通过底部的法兰盘结构将扭矩传递给外接的执行端，不需要额外设计复杂的密封结构，依靠锥面与安装基座的小间隙配合就能满足低压气动场景的密封需求，适配0.1-0.3MPa的常规低压压缩空气工况，日常实验室气源、小型桌面气泵都能直接驱动。

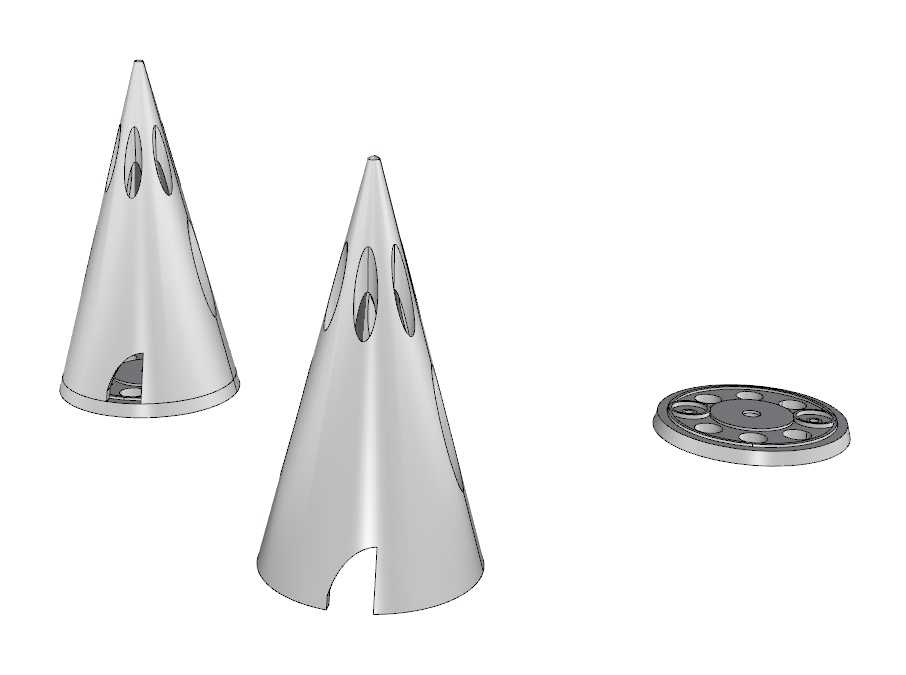

　　结构设计上，整体采用圆锥台作为主体承载结构，锥角控制在18度左右，既保证了打印过程中逐层堆叠的结构强度，又能让气流在锥体内形成稳定的旋流效果，锥面上均匀开设的三个水滴型导流孔，一方面是为了平衡旋转过程中的气动阻力，减少高速转动时的紊流振动，另一方面也能降低打印过程中的材料消耗，相比实心锥结构重量降低42%左右，转动惯量更小，启动气压可以低至0.05MPa，在低气压工况下的响应速度更快。底部的法兰连接盘采用等厚圆盘设计，盘面上均匀分布6个安装定位孔，中心预留与气动螺丝适配的定位沉孔，安装时不需要额外做同轴度校准，依靠沉孔与气动螺丝端部的轴段配合就能保证0.02mm以内的同轴度要求，有效降低高速转动时的偏心振动。

　　安装边界方面，整个构件最大外轮廓直径为62mm，总高度为87mm，底部法兰盘厚度为4mm，安装时需要预留的轴向空间不小于90mm，径向空间不小于70mm，就能满足转动过程中不与周边结构发生干涉的要求。锥壁厚度统一设置为2.2mm，采用PLA材料打印时填充率设置为20%就能满足0.3MPa气压下的结构强度要求，不会出现锥面鼓胀变形的问题，如果采用PETG或者ABS材料打印，还可以将壁厚降低至1.8mm，进一步减轻整体重量，提升转速上限。

　　从设计思路的细节来看，锥面底部预留的缺口结构是为了安装时避让气动螺丝的锁紧卡簧，不需要在安装时额外对构件做二次切削加工，打印完成后直接对准卡簧位置推入就能完成装配，拆卸时用一字螺丝刀撬动缺口位置就能轻松将构件从基座上分离，维护更换的效率更高。导流孔的边缘全部做了R0.8mm的圆角过渡，一方面是避免打印过程中出现尖角翘曲的问题，另一方面也能减少气流经过孔位时的风阻，降低转动过程中的气动噪音，实测在10000rpm转速下，气动噪音比直角边缘的同尺寸结构低8分贝左右。

　　针对3D打印的工艺特性，整个结构所有的悬空面角度都大于45度，打印时不需要添加任何支撑结构，层厚设置为0.2mm时，打印时长约为1小时20分钟，材料消耗量约为18g，打印完成后不需要做打磨、抛光等后处理工序，直接就能装配使用，非常适合快速迭代验证的设计场景。如果需要提升构件的耐磨性能，还可以在中心沉孔位置压入一个铜制衬套，衬套与沉孔采用过盈配合，过盈量控制在0.1mm，压入后不需要额外粘接就能牢固固定，长期转动时不会出现衬套松脱的问题，使用寿命可以提升5倍以上。

　　在实际的气动测试中，该结构在0.2MPa气压下空载转速可以达到12000rpm，输出扭矩约为0.02N·m，足够驱动小型传送带、微型展示台等轻负载执行机构，搭配不同直径的桨叶还可以调整输出特性，满足不同场景的动力需求。整个结构没有复杂的曲面特征，所有特征都可以通过常规的拉伸、旋转、切除命令完成建模，新手建模者也能在短时间内完成结构的修改调整，比如更改锥角大小、调整导流孔的数量和尺寸、修改法兰盘的安装孔位，就能适配不同规格的气动螺丝和不同的工况需求，结构的可拓展性较强。
