镂空结构仿生游戏手柄操控装置

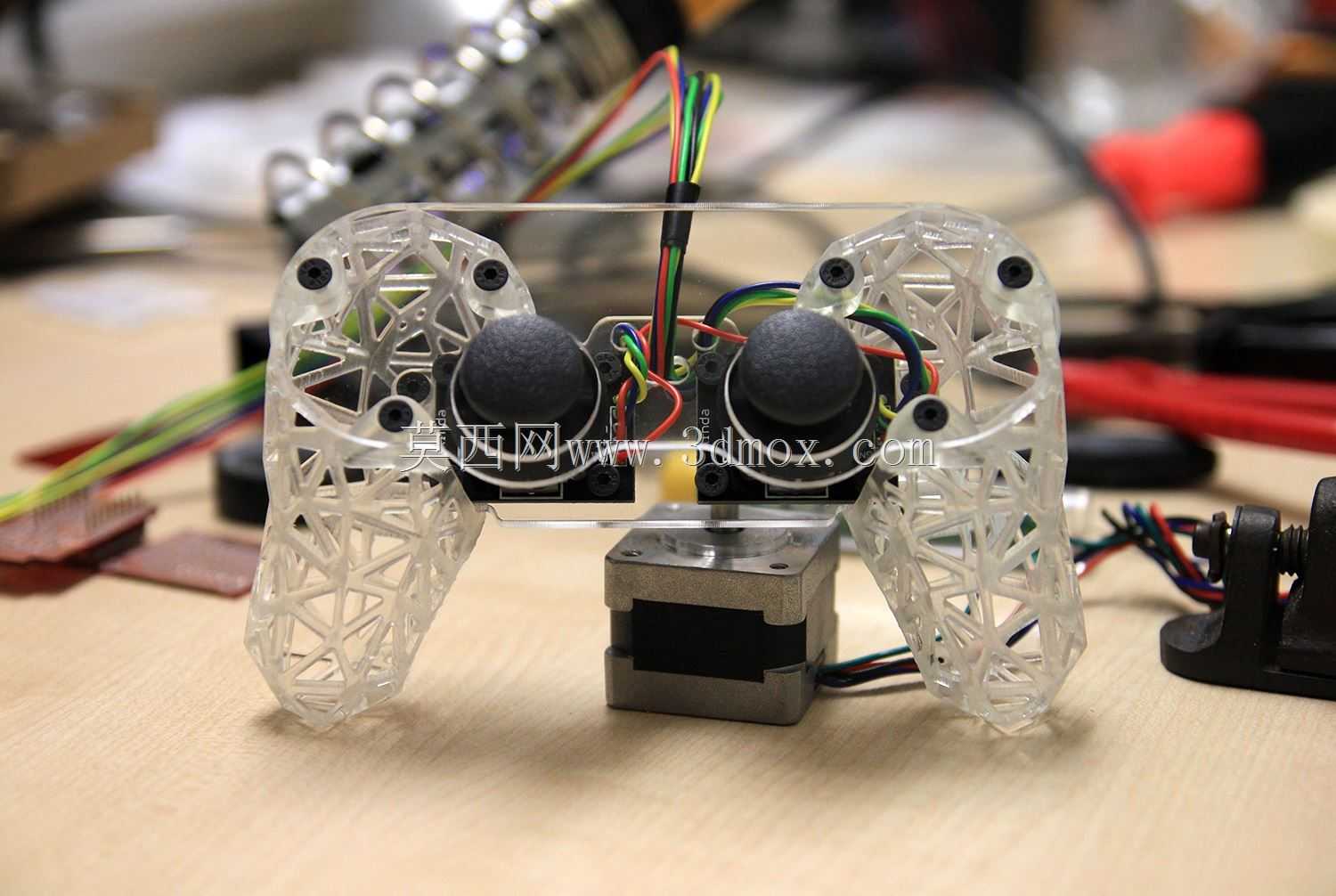

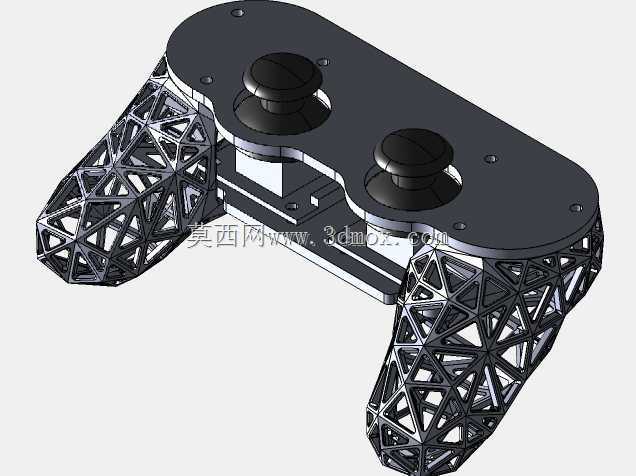

这款仿生布局的游戏式操控装置，主要面向机器人技术研发、小型智能装备手动调试、教育类机器人竞赛操作场景设计，可作为移动机器人、小型机械臂、创客类智能装置的手动控制终端，替代传统工业遥控器的厚重形态，兼顾握持舒适度与操作精准度，适配需要多维度摇杆输入、多按键触发的操控需求，能在实验室调试、创客项目开发、青少年机器人赛事等场景下，为操作者提供符合人体工学的手持操控体验，降低长时间操作的手部疲劳感。装置整体采用对称式双摇杆布局，完全贴合普通人双手握持的手掌自然弧度，左右握把区域采用镂空晶格结构设计，在保证结构强度的前提下大幅降低整体重量，长时间握持不会产生明显的坠手感；中部承载区域采用透明板材作为安装基底，可清晰展示内部接线与电子元件布局，既方便调试阶段排查线路故障，也具备科技感的外观展示效果。设计阶段充分考虑了加工实现的便捷性，上下盖板采用平面板材激光切割工艺加工，无需复杂的曲面成型工序，切割完成后可直接与3D打印的握把结构进行组装，握把部分的晶格结构经过拓扑优化，在FDM3D打印过程中无需添加大量支撑结构，打印完成后仅需简单去除少量支撑毛刺即可进行装配，大幅降低加工环节的时间与材料成本。功能层面，装置搭载两个高精度模拟摇杆，可实现双轴比例信号输出，能够对应被控设备的前后左右移动、云台俯仰旋转等多维度动作控制，预留的按键安装位可根据实际需求拓展功能按键，实现模式切换、动作触发、急停等自定义功能，内部走线通过中部的线槽进行规整，避免操作过程中线缆拉扯导致的接触不良问题。安装边界方面，整体握持区域的宽度适配成年男性手掌平均尺寸，握把处的厚度经过反复调整，保证手指自然弯曲时可完全贴合握把曲面，中部安装板的开孔位置完全匹配常用摇杆模块、按键模块的标准安装尺寸，无需二次打孔即可直接固定通用电子元件，组装完成后整体无尖锐棱角，所有边缘都做了圆角过渡处理，握持操作时不会划伤手部。
