桌面级FDM熔融沉积成型打印设备结构

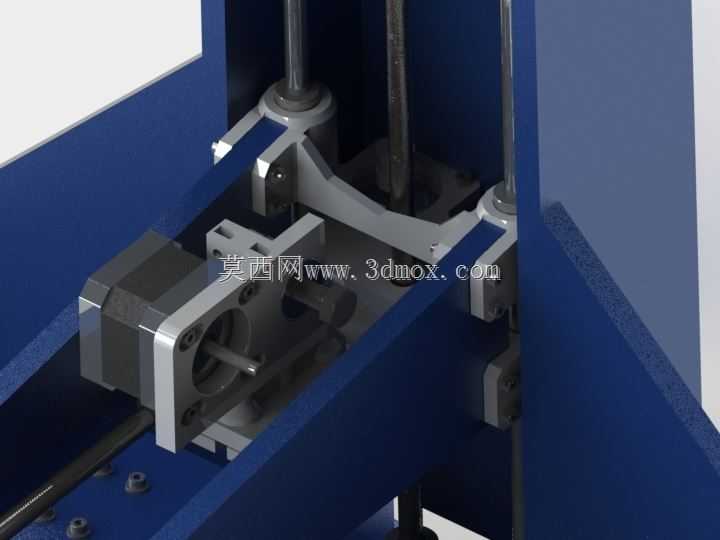

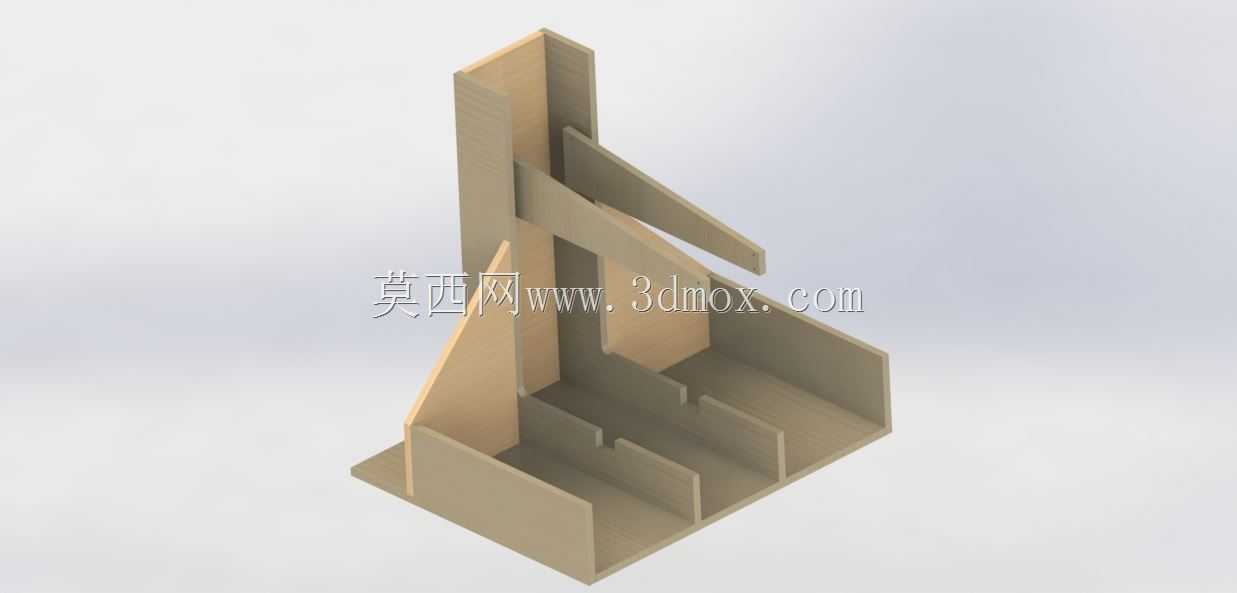

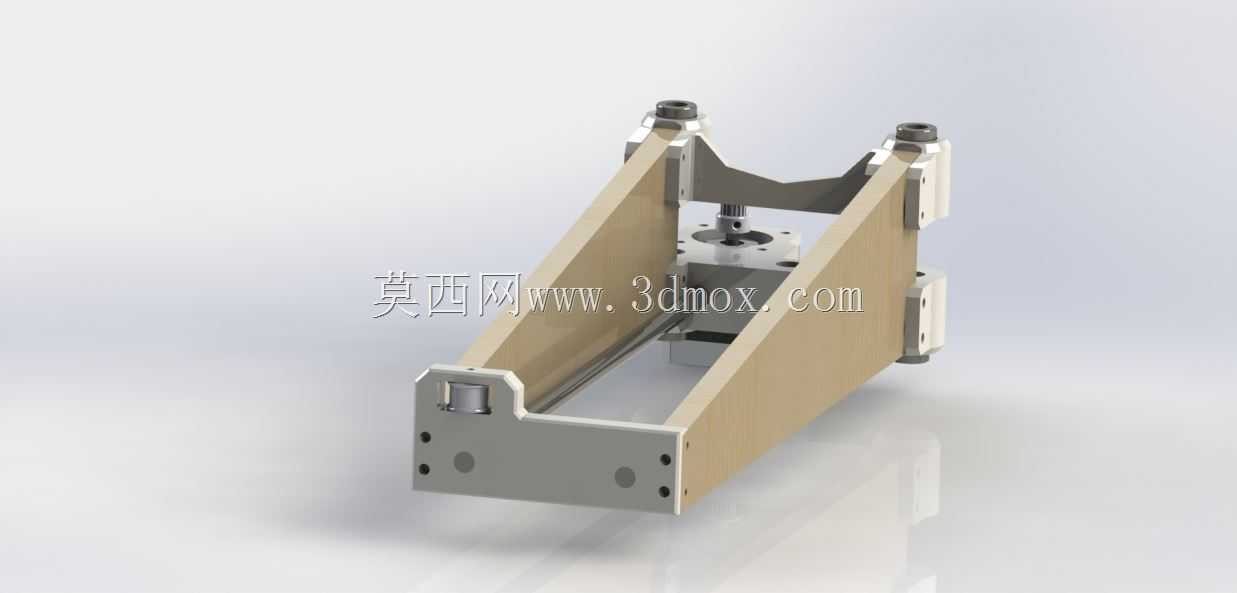

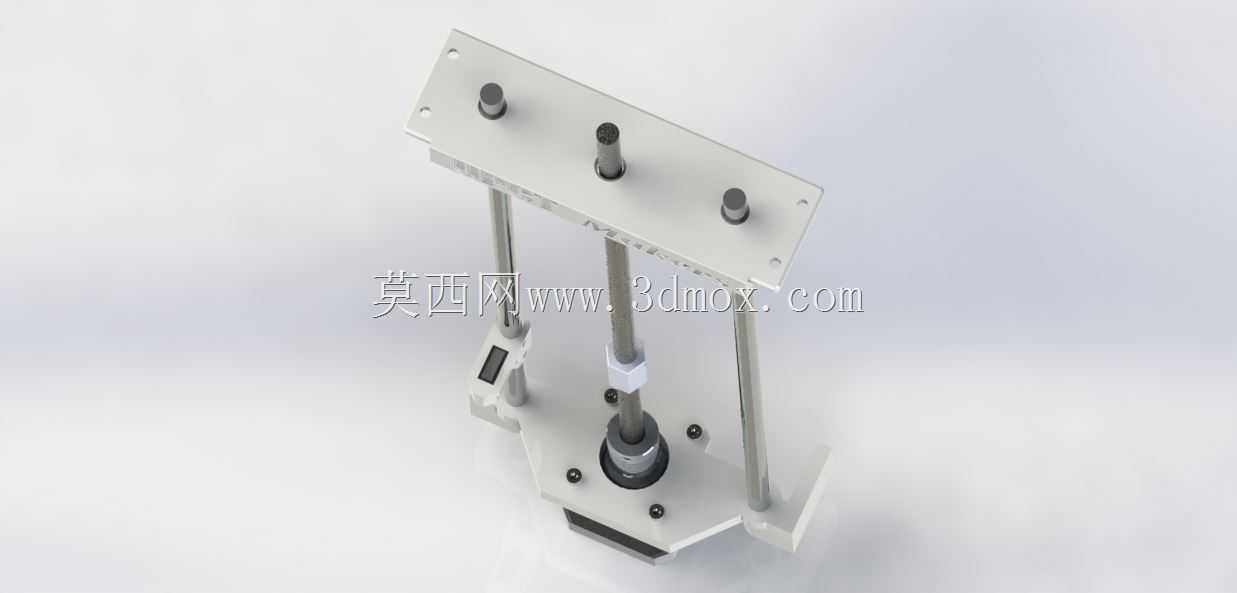

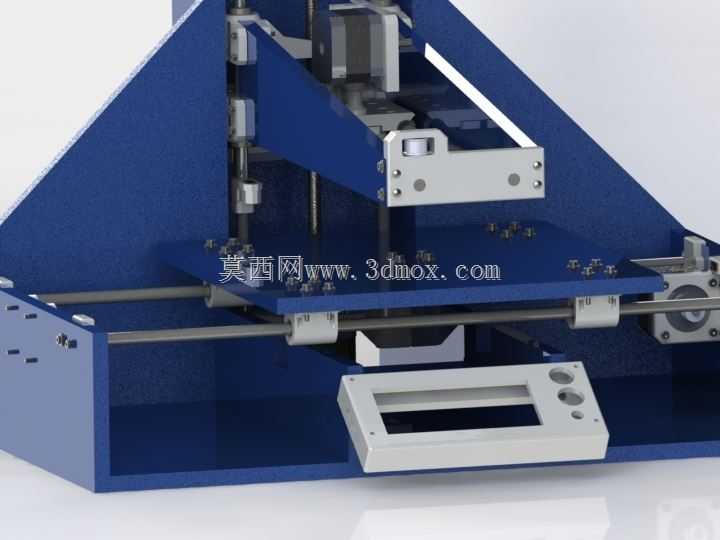

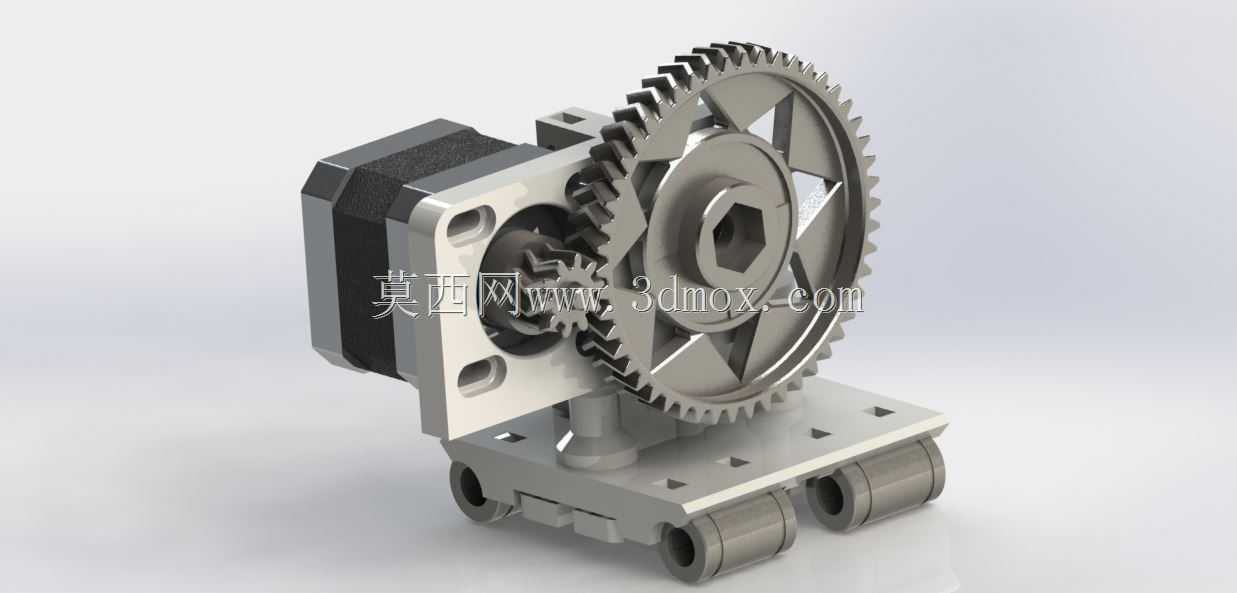

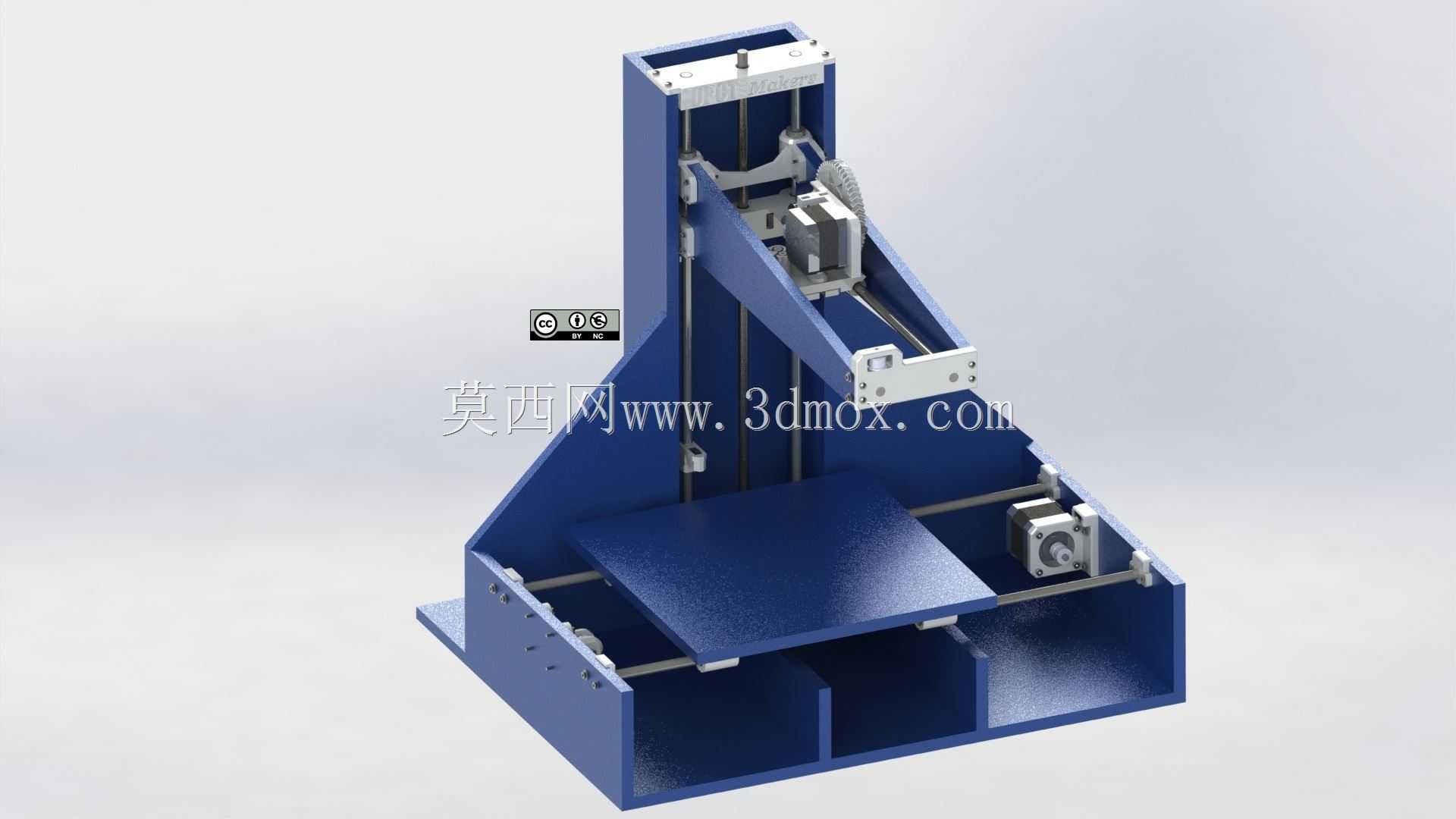

该设备属于桌面级熔融沉积成型类加工设备，主要面向个人创客、小型工作室、院校实训教学以及产品研发初期的手板打样场景，能够在无需大型工业加工设备的前提下，完成热塑性塑料材质的实体零件快速制作，覆盖创意验证、教学演示、小批量定制零件生产等多元使用需求。设备整体采用框架式一体化承载结构，底部为带多腔加强筋的箱型基座，既作为整机的承重基础，也为Y轴运动模组、电控组件预留了充足的安装空间，基座上平面为成型作业平台的安装基准面，平台采用水平可调式设计，能够通过多点调平结构保证成型面与运动轴的平行度，避免首层打印出现翘边、粘附力不足的问题。Z轴运动模组采用双侧导向立柱搭配单侧斜撑加强的布局结构，斜向支撑臂从基座侧方延伸至Z轴立柱上部，大幅提升了Z轴升降过程的结构刚性，减少高速运动时的结构震颤，保证X轴搭载的挤出机构在升降过程中的位置精度，避免层纹错位、成型尺寸偏差等问题。X轴运动模组集成在Z轴滑台上，搭载的挤出机构采用近端送丝设计，能够减少送丝阻力，提升柔性耗材的进料稳定性，挤出头可根据耗材类型适配不同口径的喷嘴，满足不同精度、不同打印速度的加工需求。整机的运动走线全部沿结构件内侧排布，避免运动过程中出现线缆拖拽、干涉的问题，所有运动模组的安装基准面都经过统一的公差匹配设计，能够保证三轴运动的垂直度与平行度符合成型精度要求。设备的外形尺寸适配常规桌面摆放需求，安装边界预留了足够的操作与维护空间，前部无遮挡结构方便用户取放成型件、调整平台位置，侧方预留的电控安装位可适配不同规格的控制主板与驱动组件，用户可根据自身需求拓展自动调平、断料检测、静音驱动等附加功能，整体结构在保证刚性与精度的前提下，尽可能压缩了非必要的结构体积，兼顾了桌面使用的空间友好性与设备运行的稳定性，能够稳定完成PLA、ABS、PETG等常用热塑性耗材的成型作业，成型件尺寸覆盖绝大多数桌面级创意制作与小尺寸零件打样的需求。
