可3D打印六旋翼航拍无人机机架结构

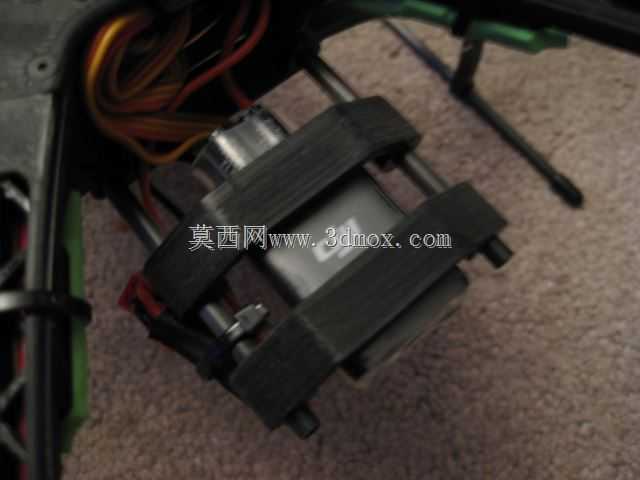

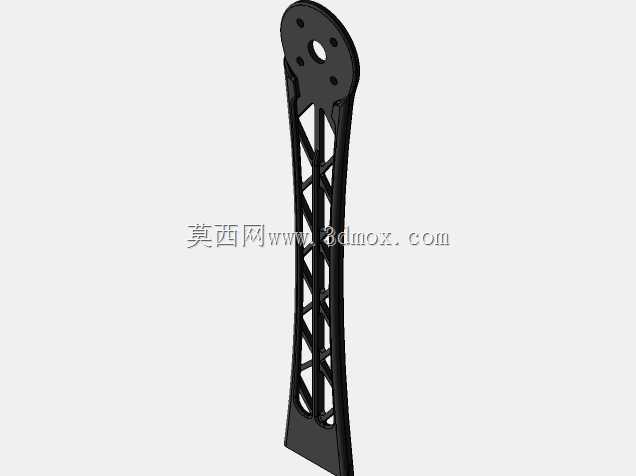

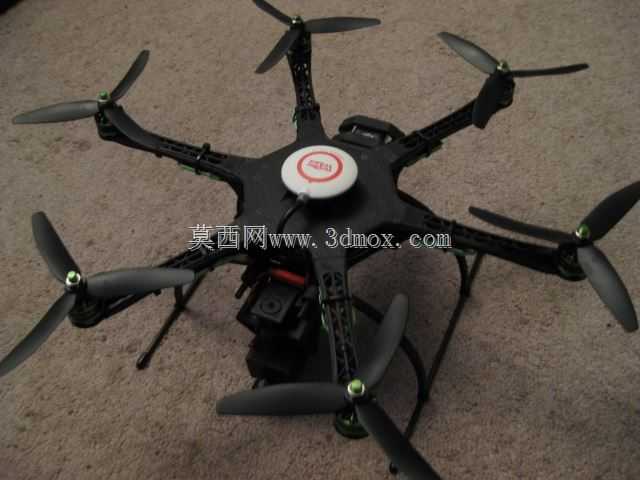

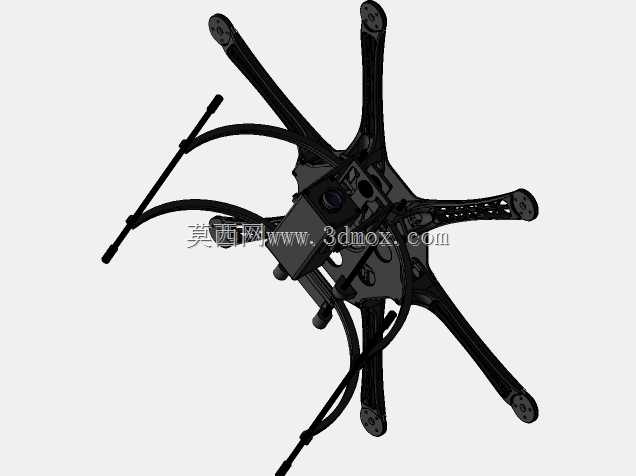

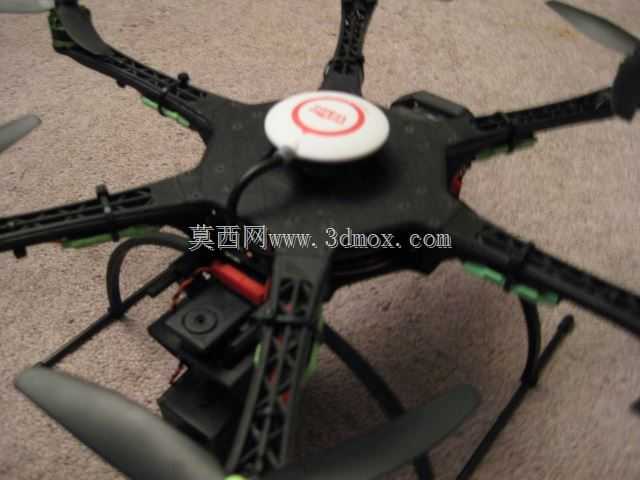

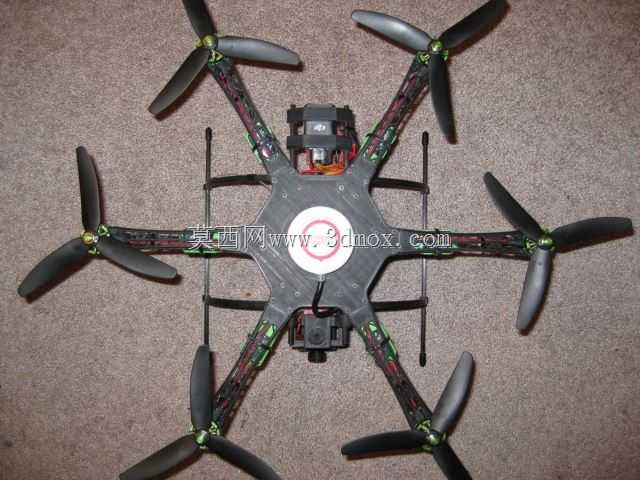

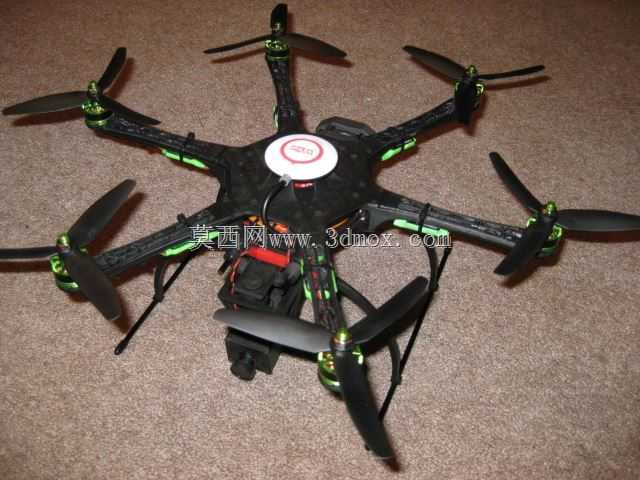

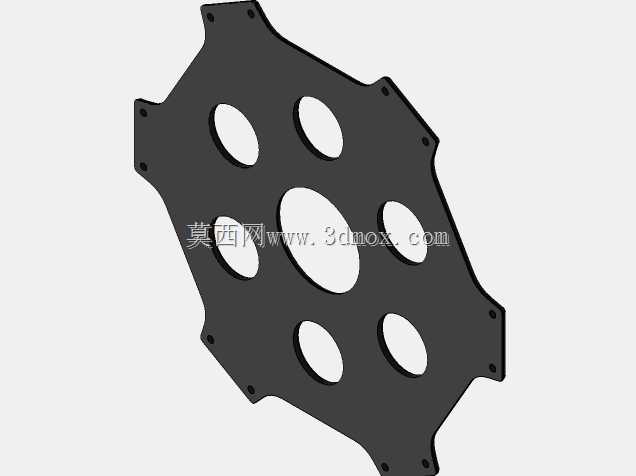

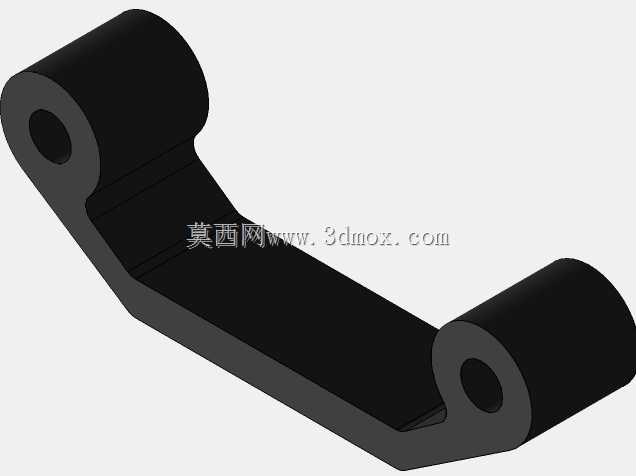

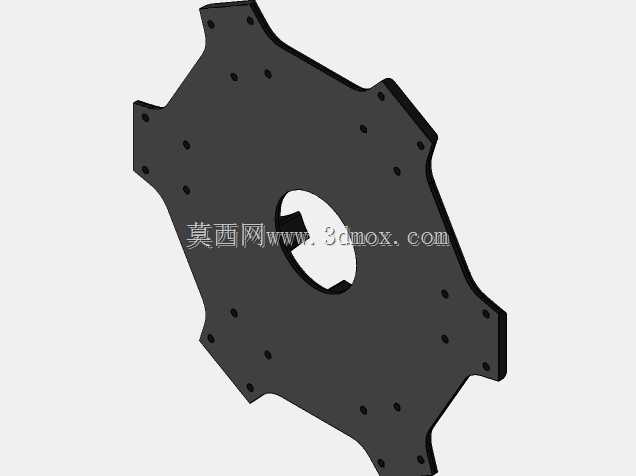

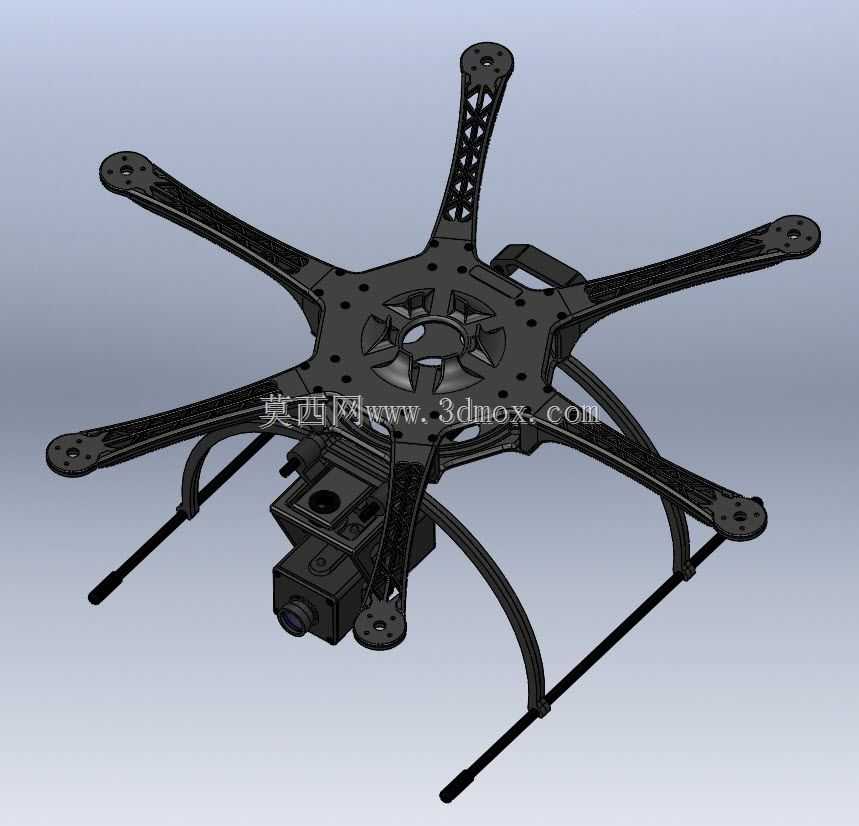

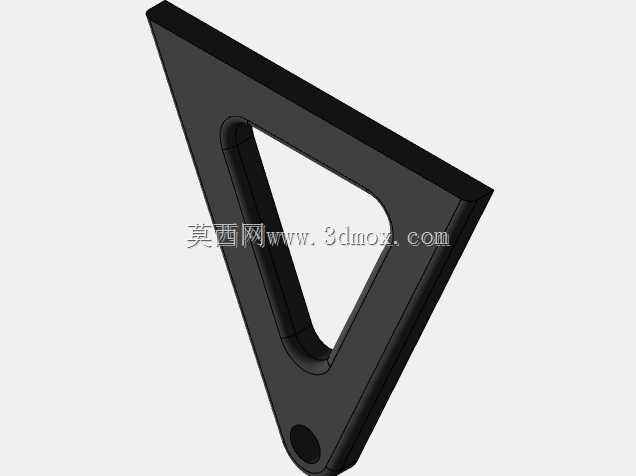

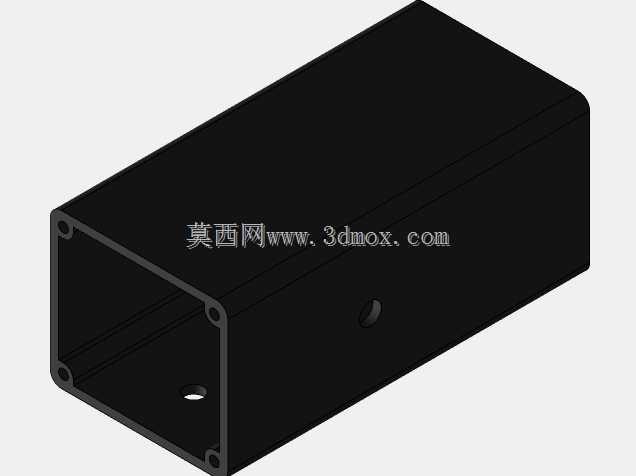

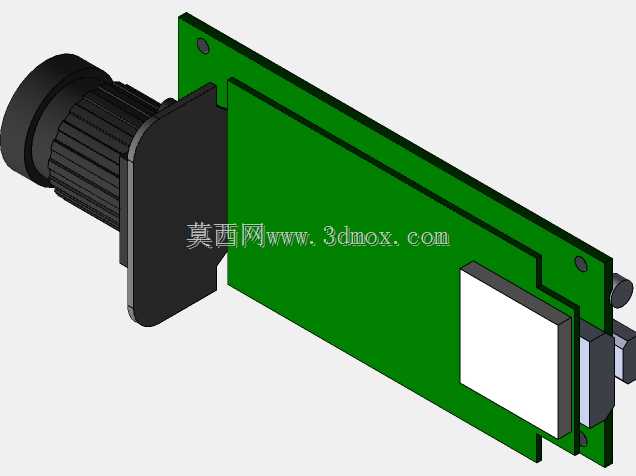

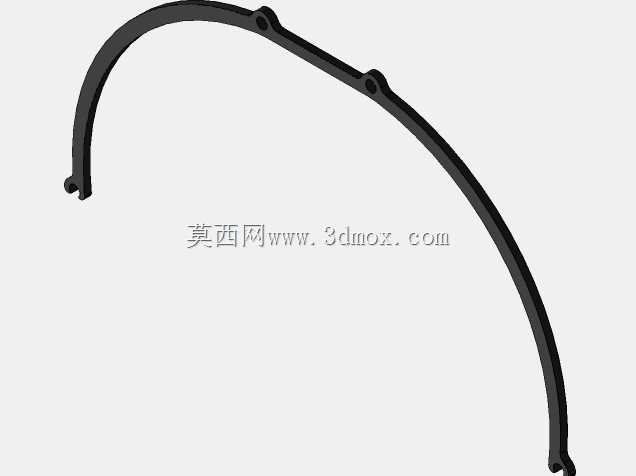

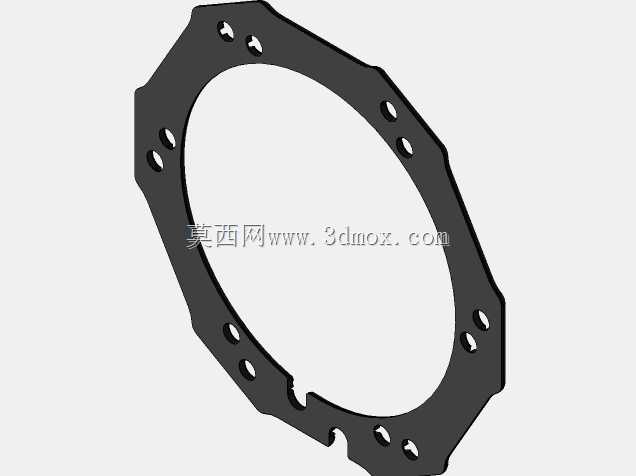

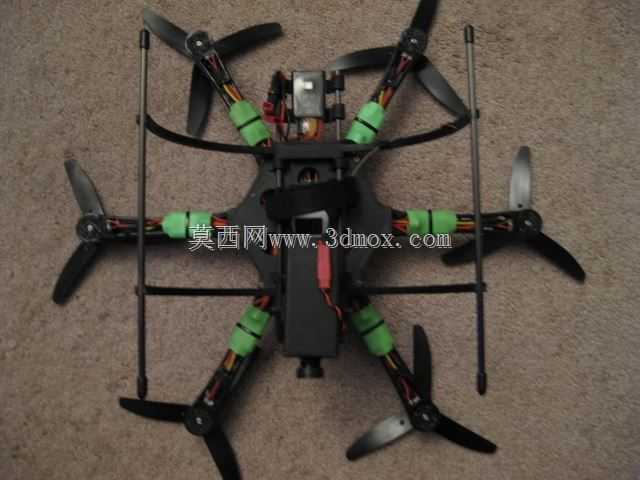

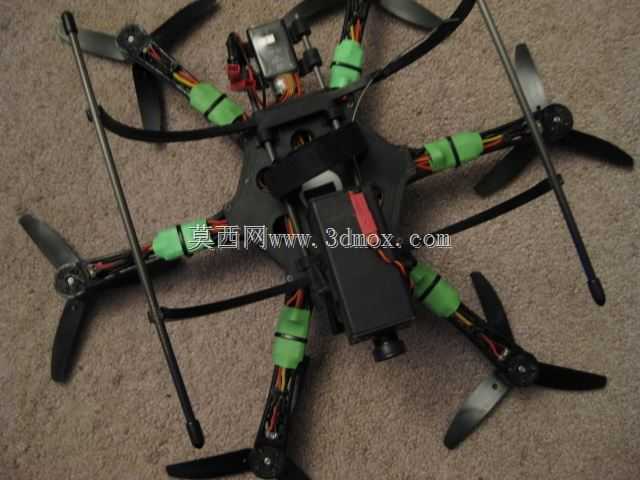

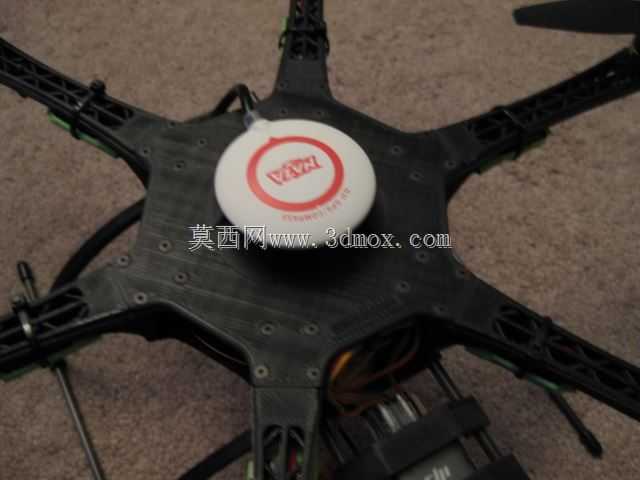

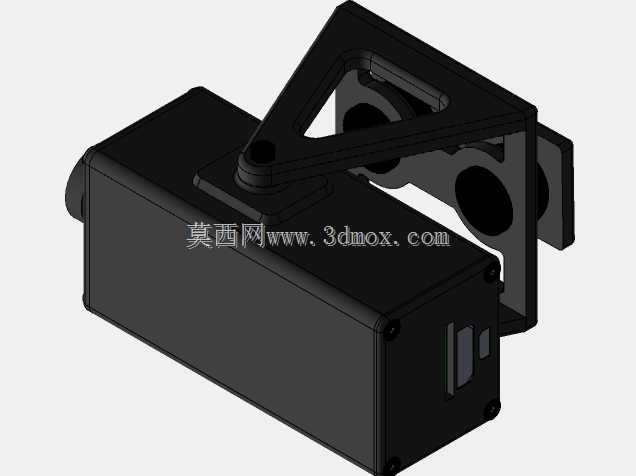

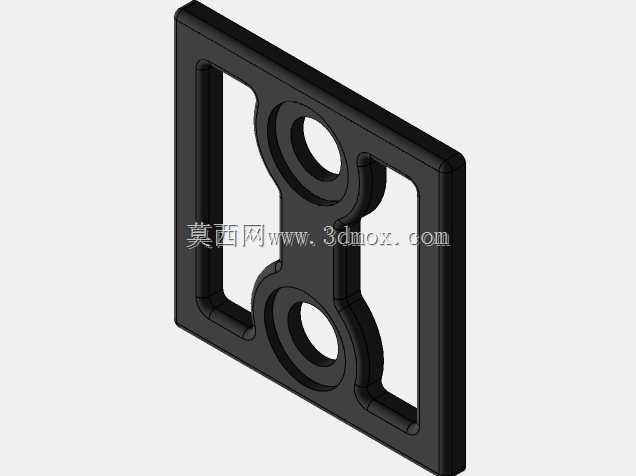

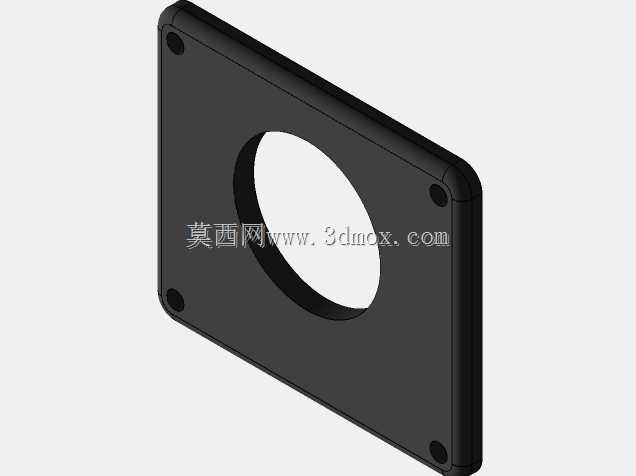

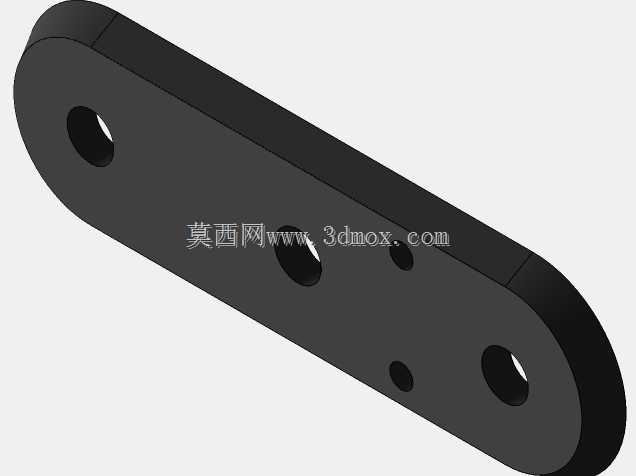

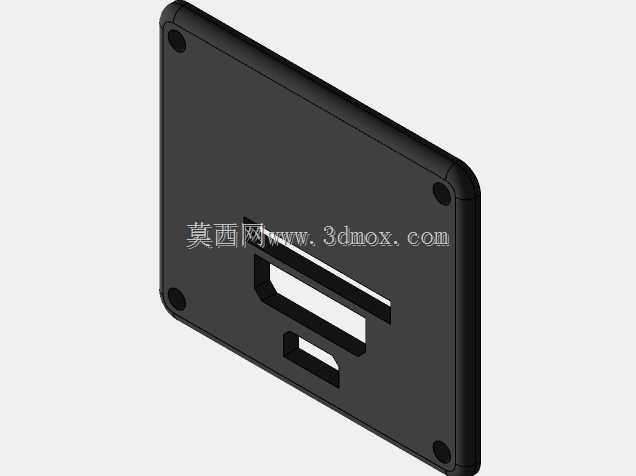

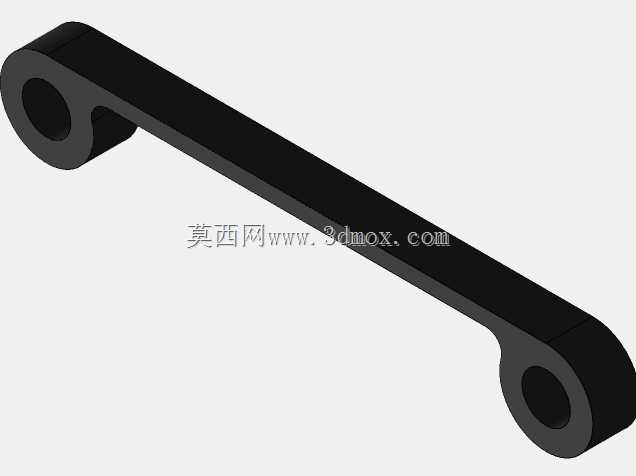

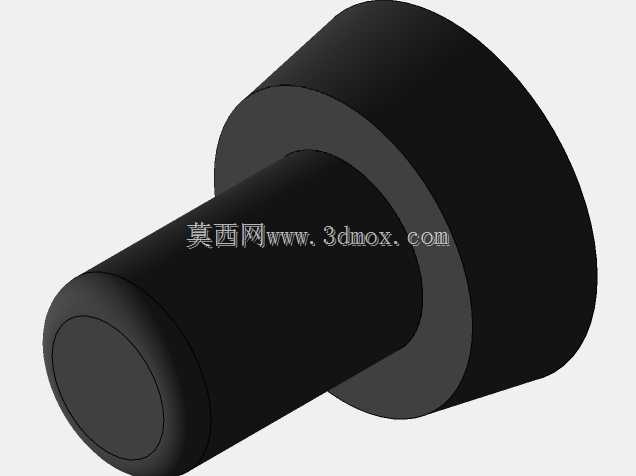

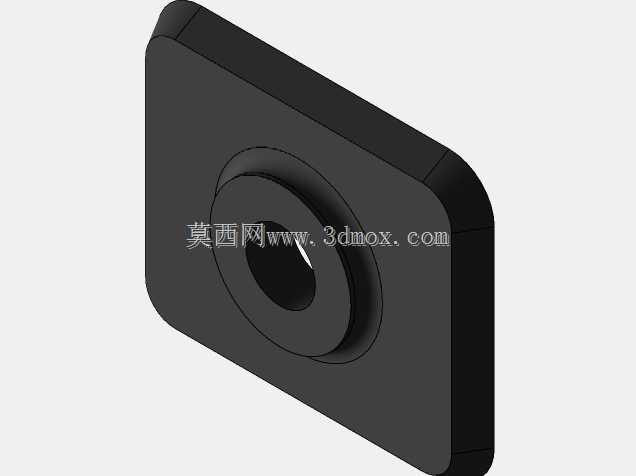

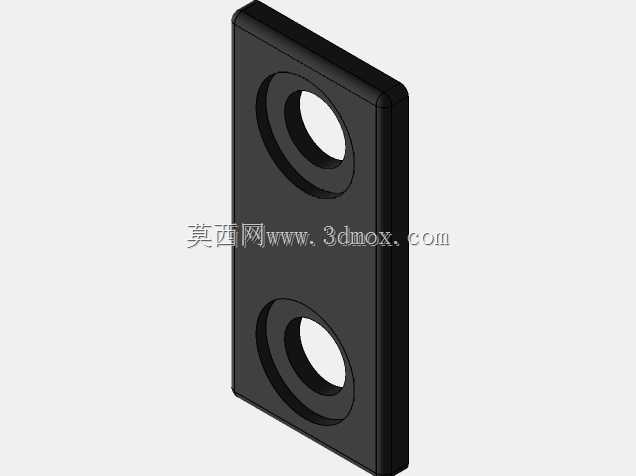

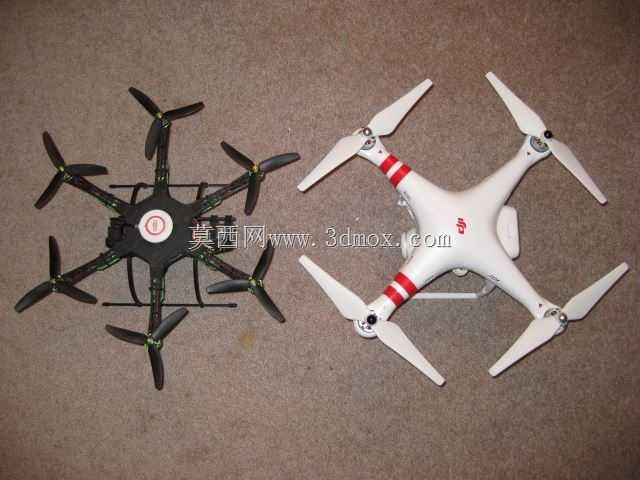

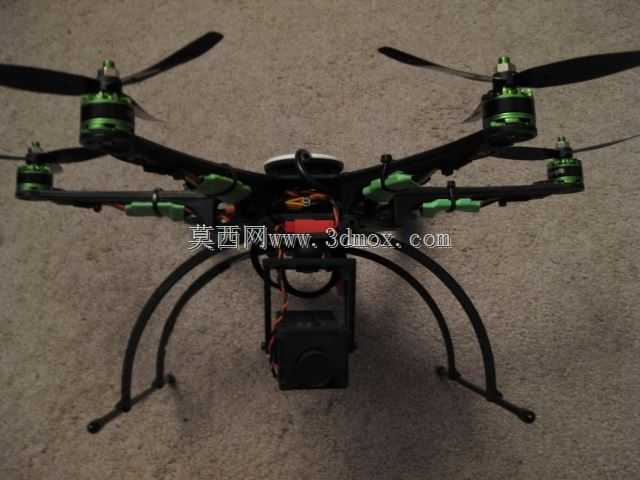

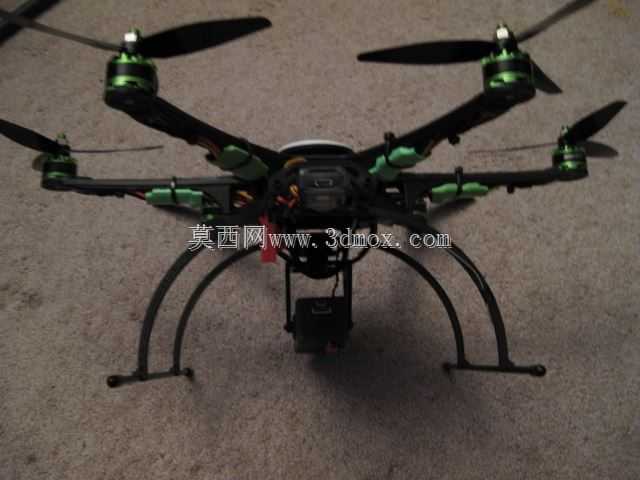

这款六旋翼无人机机架专为3D打印成型工艺设计，核心面向低空航拍、小型作业场景的DIY组装需求，可适配开源飞控系统搭配GPS模块实现定点悬停、航线规划飞行，既可以用于航模爱好者的个人创作组装，也能适配小范围场地巡检、低空影像采集的轻量化作业需求，相比成品整机具备更高的改装灵活度，使用者可根据自身需求调整搭载设备、调整动力配置。机架整体采用中心对称六臂布局，六条机臂从中心主机座向外辐射延伸，相邻机臂夹角均匀分布，能够让六个动力单元的拉力分布更均衡，抵消单旋翼转动带来的反扭力，提升飞行过程中的姿态稳定性，降低飞控系统的姿态修正负荷。中心主机座做了分层镂空设计，上层预留GPS天线、磁罗盘的安装位，可将导航传感模块布置在机架最高处，远离电调、电池等电磁干扰源，提升导航定位精度；中层区域预留飞控板、电调模块的安装空间，内圈走线槽适配16AWG规格的实心动力导线，可规整布置电调动力分配线路，避免走线杂乱干扰传感信号，也能防止飞行过程中线缆晃动剐蹭旋翼；下层预留相机挂载安装位，可适配低成本高清相机模块，搭配简易减震结构实现航拍影像采集，初始设计可搭配热缩覆盖件保护相机模块，避免低空飞行时的扬尘、杂物磕碰镜头。机臂采用镂空轻量化结构设计，在保证结构强度满足飞行受力需求的前提下尽可能降低自重，提升整机续航表现，机臂末端预留标准电机安装孔位，可适配主流多旋翼无刷电机的安装尺寸，起落架采用弧形弯杆结构从主机座下方延伸支撑，在降落时可提供足够的缓冲空间，避免下方挂载的相机直接接触地面造成磕碰，同时起落架的支撑跨度经过优化，可保证降落时机身姿态稳定，不会出现侧翻问题。整个机架的所有结构件均可通过桌面级FDM3D打印机打印成型，打印时无需额外添加支撑结构，降低打印门槛与材料损耗，组装时仅需标准紧固件即可完成整体拼接，无需复杂的粘接或焊接工序，各安装位的尺寸边界均做了通用化适配，可兼容市面上多数主流的航模动力、电控配件，使用者可根据自身的载重需求、续航需求选择对应规格的电机、桨叶与电池，灵活调整整机的飞行性能。
