三旋翼涵道式GIS测绘无人机设计方案

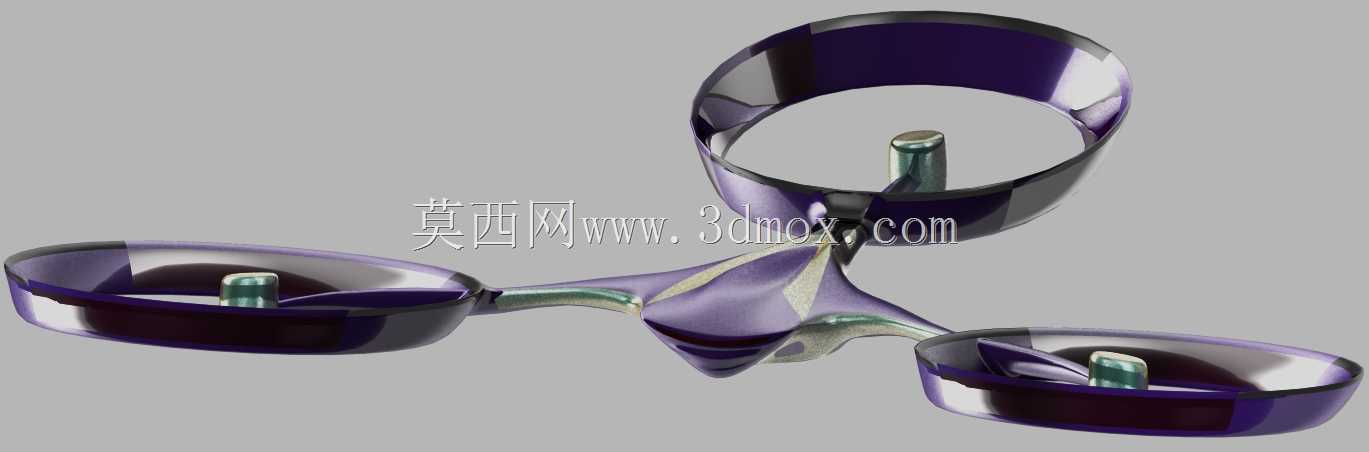

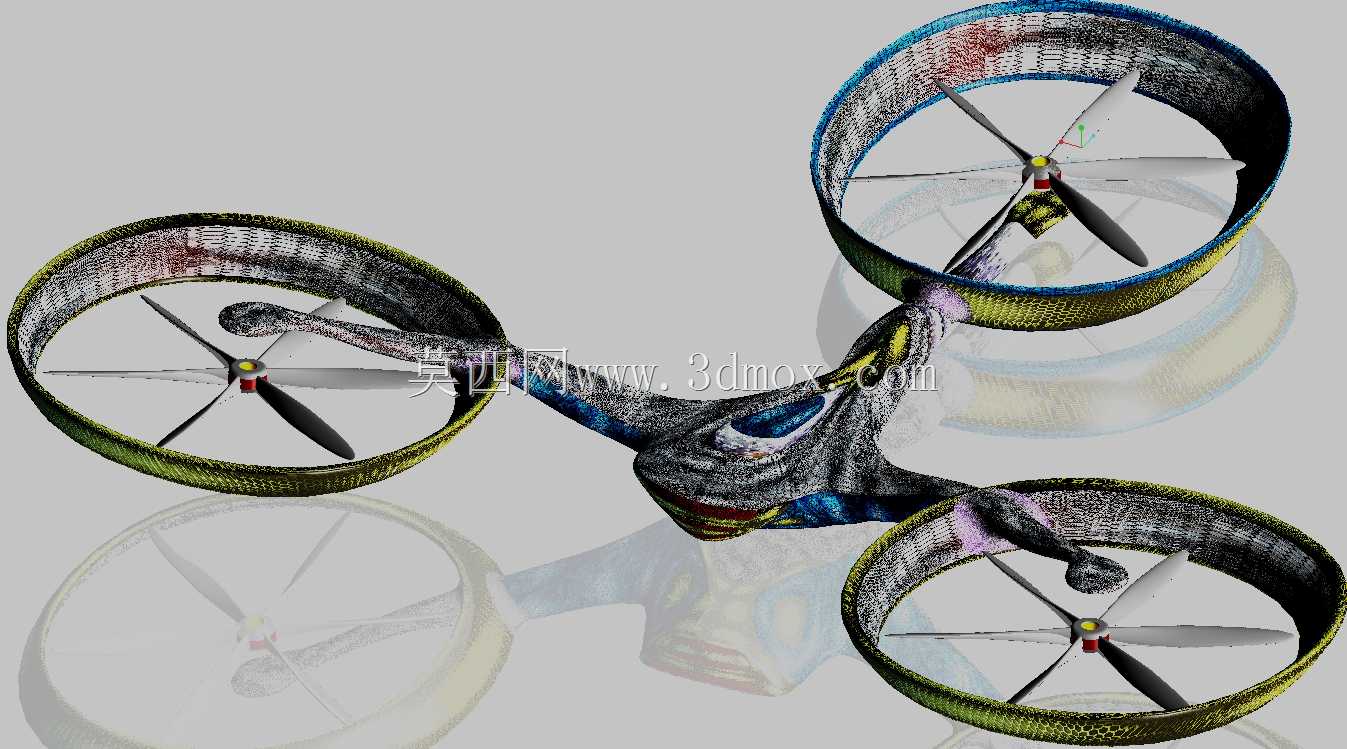

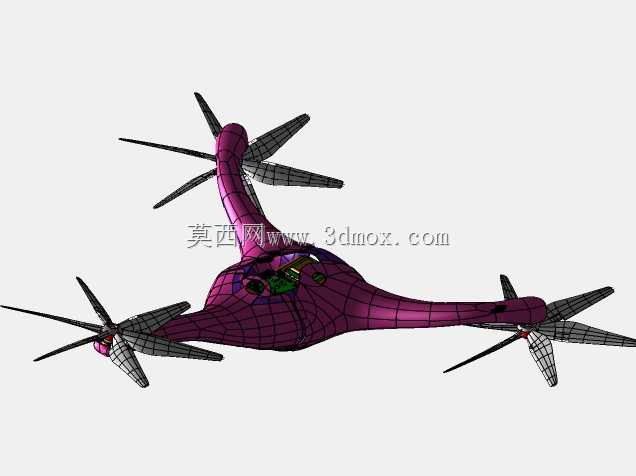

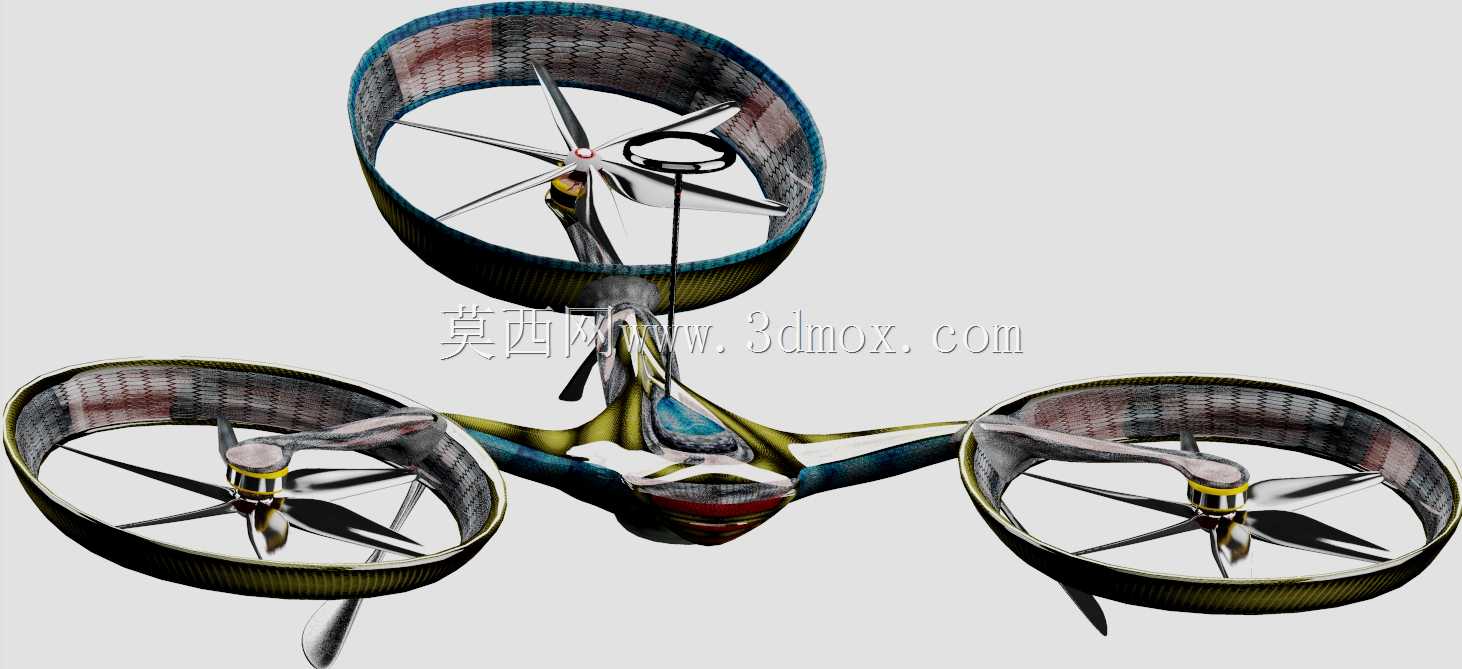

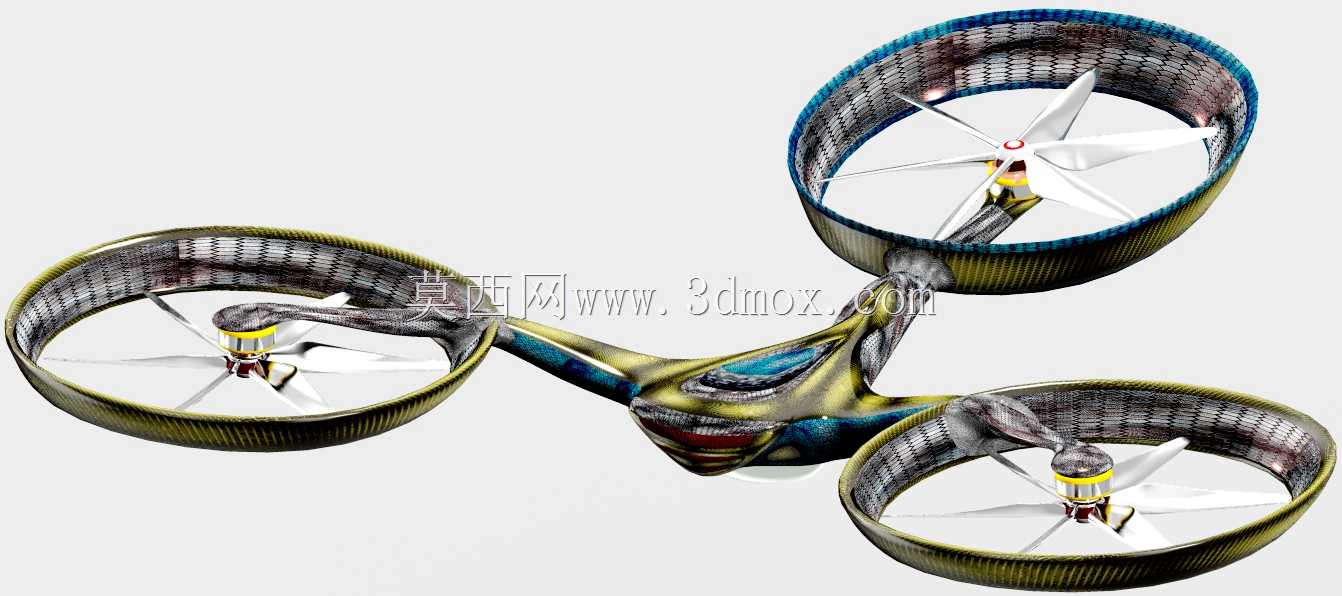

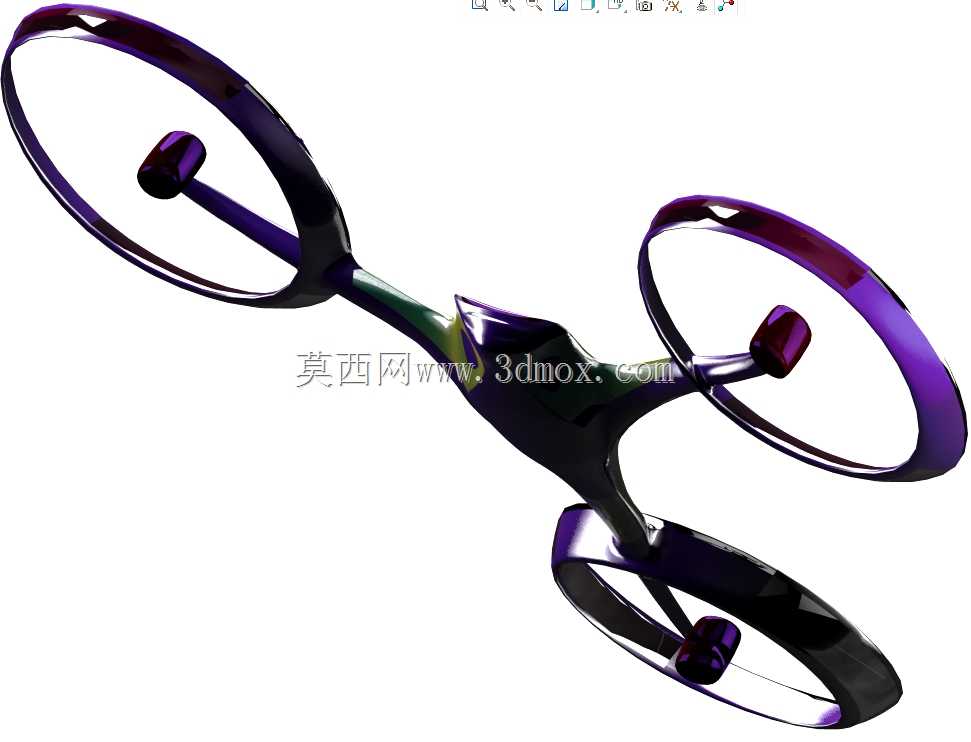

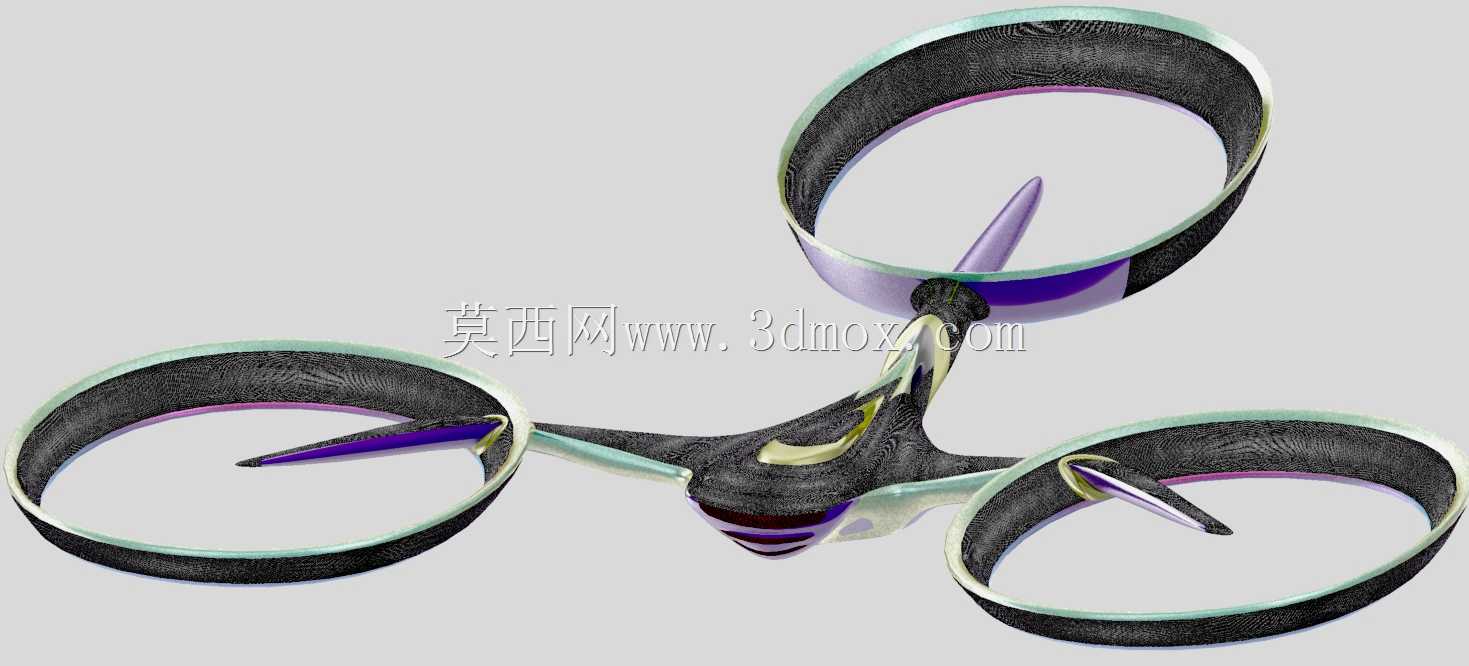

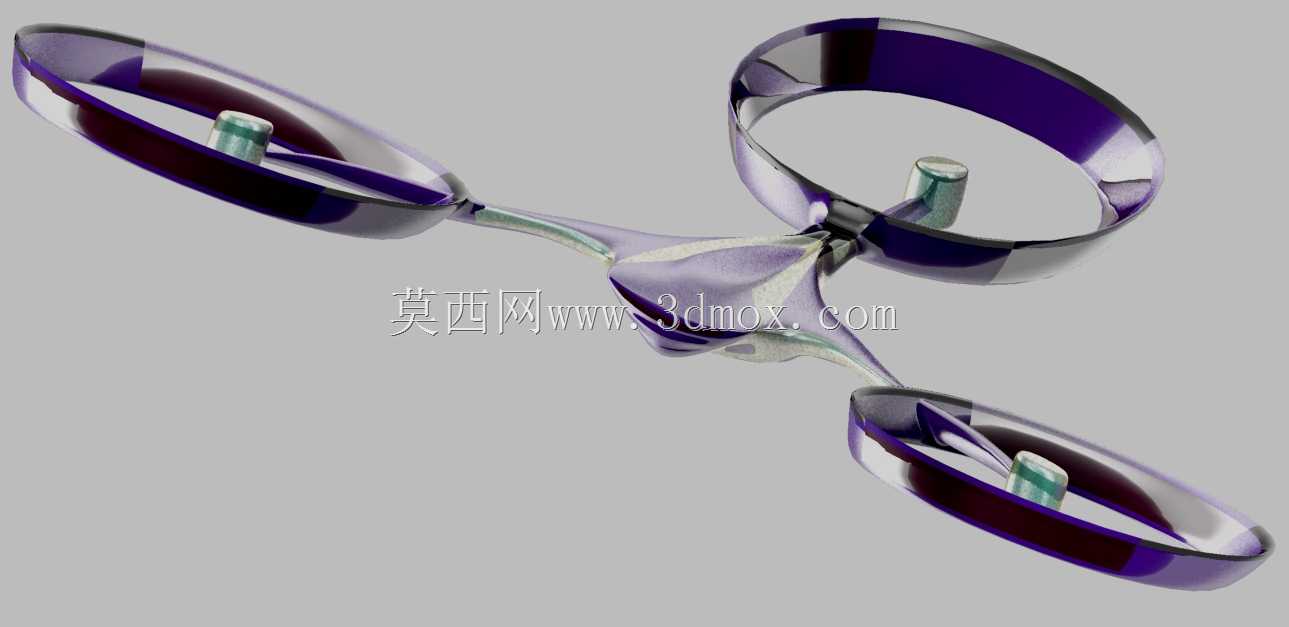

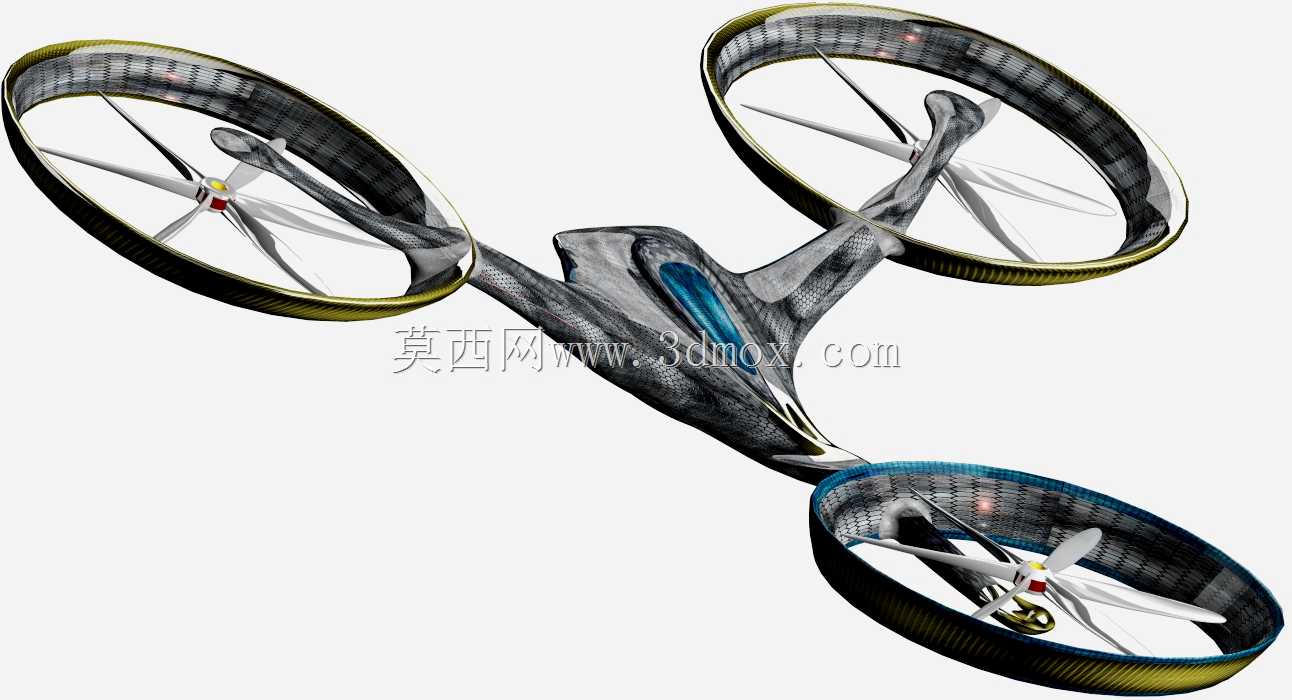

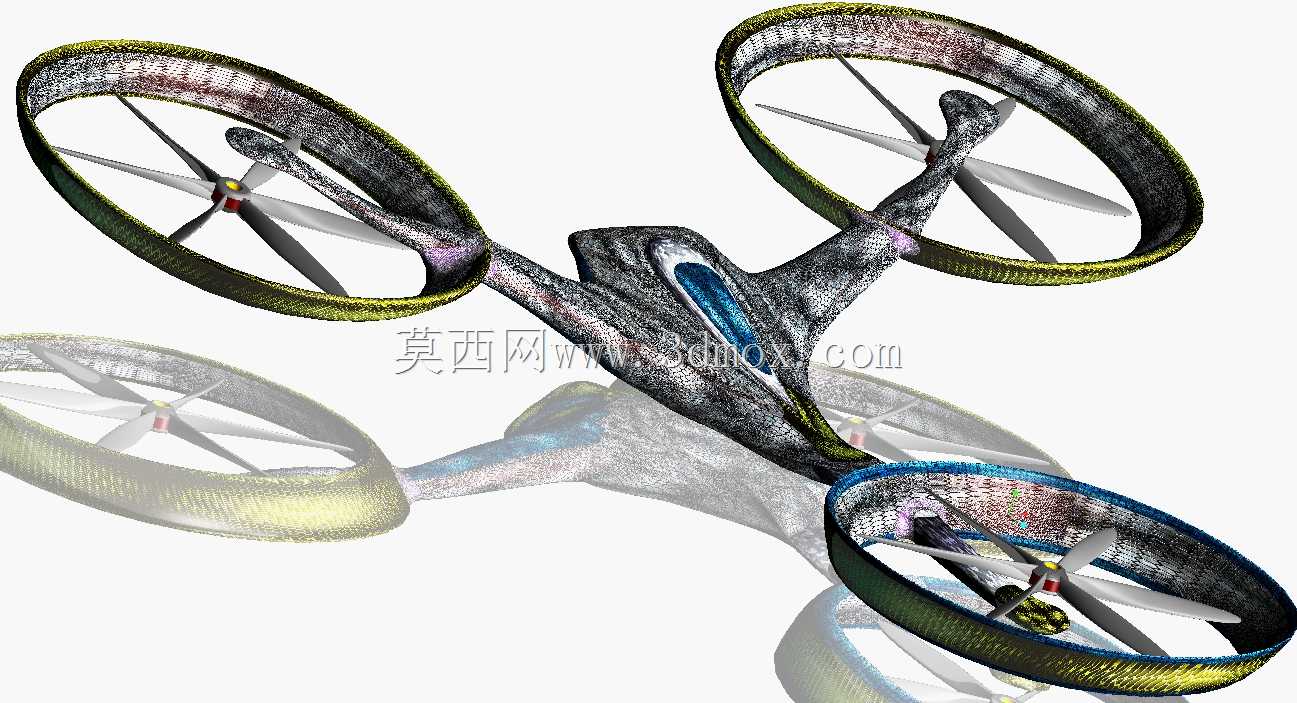

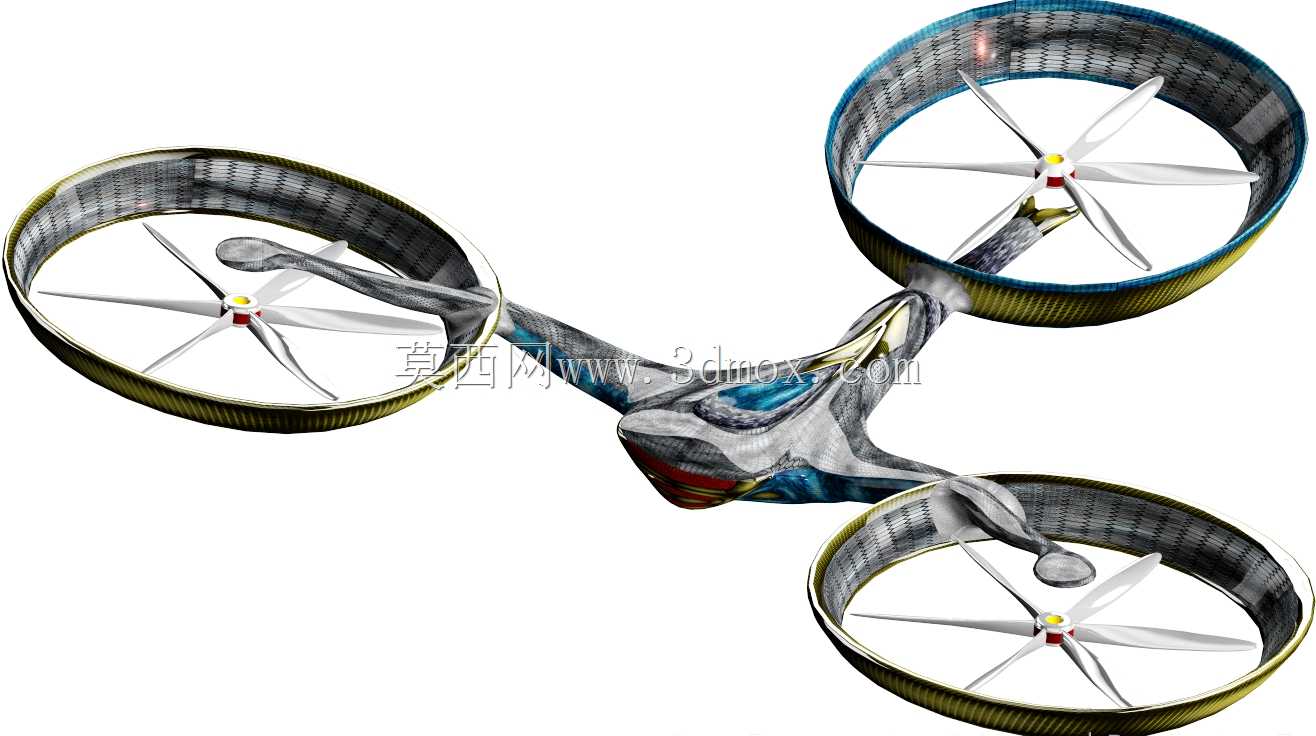

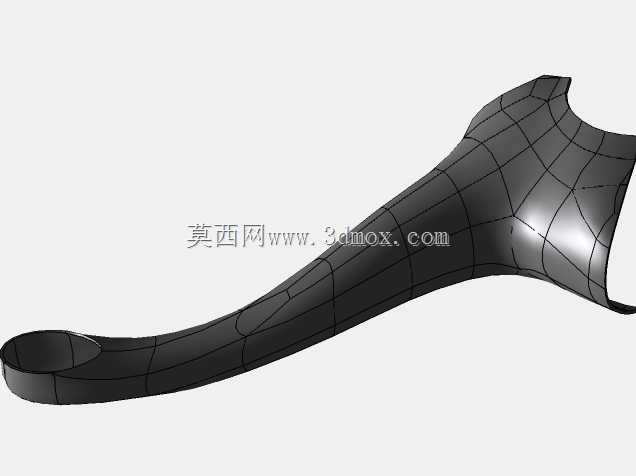

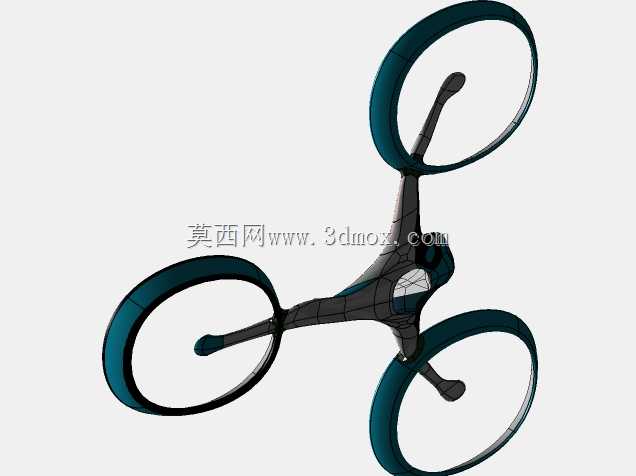

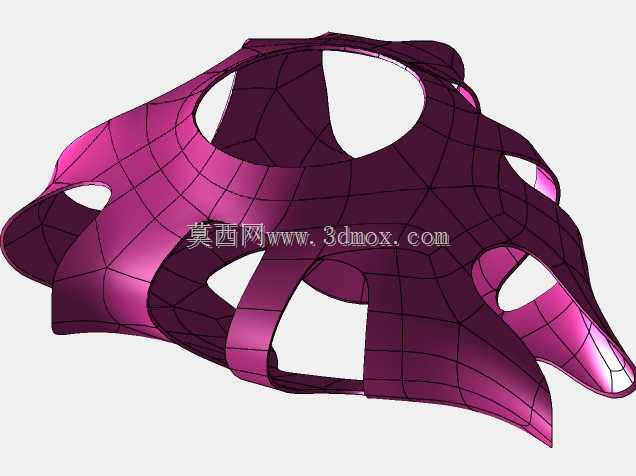

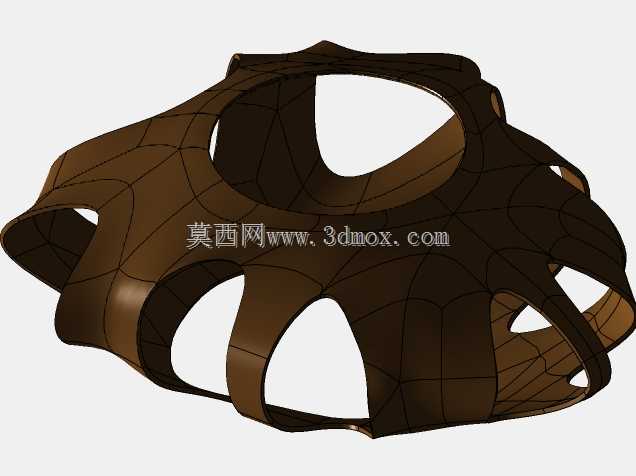

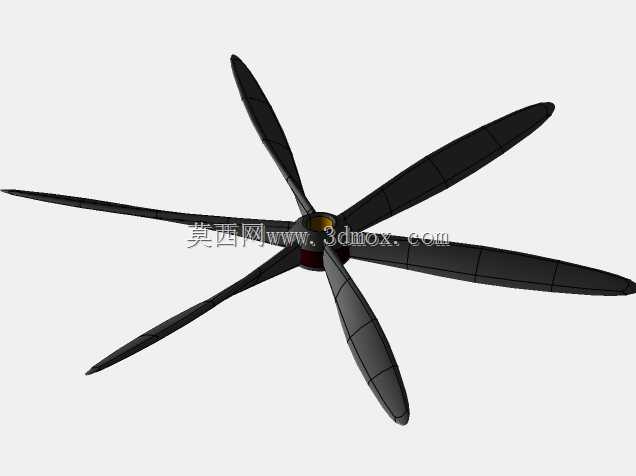

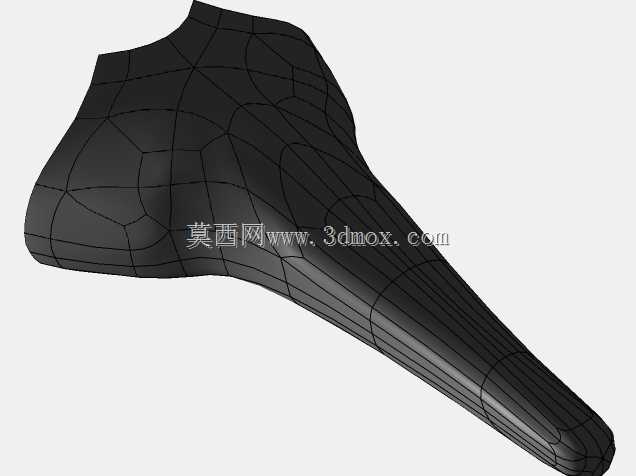

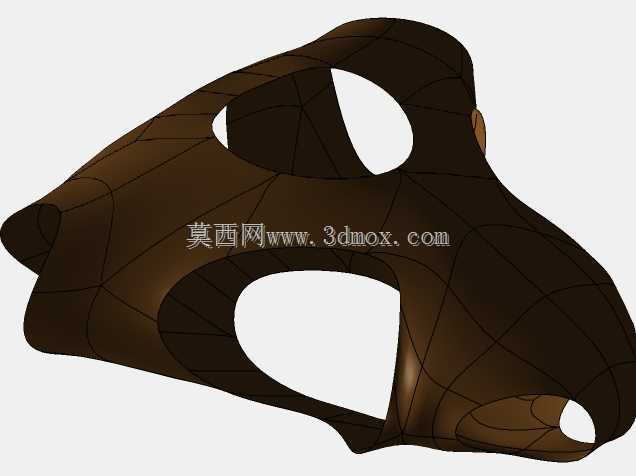

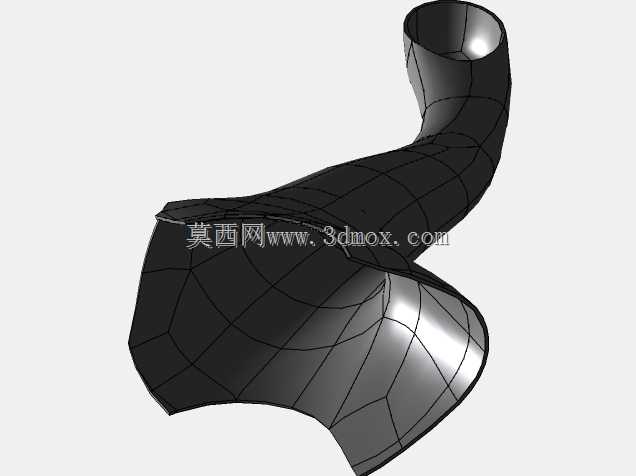

这款三旋翼涵道式飞行设备主要面向个人户外作业与GIS地图数据检索采集场景，能够在城郊、野外等复杂地形区域完成低空地理信息采集、点位核查、小范围航测作业，相比传统四旋翼设备，三旋翼布局在保证飞行稳定性的同时，进一步缩减了整机横向尺寸，更适合在林间、建筑间隙等狭窄空域开展作业，涵道式的旋翼防护结构能够避免旋翼触碰树枝、墙体等障碍物引发的炸机事故，大幅提升复杂环境下的作业安全性。设备的核心功能聚焦低空稳定飞行与测绘载荷搭载，三个旋翼呈等边三角布局分布，每个旋翼外围设置一体化碳纤维涵道护圈，护圈采用碳纤维铺层工艺制作，在保证结构强度的同时尽可能降低自重，涵道内壁做流线型修型，能够优化旋翼下洗气流的流向，提升旋翼气动效率，降低同等拉力下的动力消耗，延长单次作业的续航时长。机身主体采用Y型承力结构，三个机臂从中心载荷舱向外延伸至涵道位置，机臂内部集成动力走线与电调安装位，中心载荷舱预留了通用安装接口，可根据作业需求搭载小型测绘相机、GIS数据采集模块、定位天线等作业设备，舱体内部做分层设计，分别布置飞控模块、电池仓、减震挂载平台，减震平台能够过滤飞行过程中的高频振动，保证测绘采集的数据精度。设计过程中重点平衡了整机重量、结构强度与气动性能，涵道护圈与旋翼桨尖的间隙控制在合理范围，既避免飞行过程中桨叶与涵道发生剐蹭，又能充分利用涵道效应提升拉力；机臂与中心舱的连接位置做了加强筋过渡，能够承受飞行机动过程中的弯折应力，整机碳纤维材质的应用覆盖了涵道、机臂、主体承力结构等核心受力部件，在保证结构抗冲击能力的前提下，将整机自重控制在合理区间。安装边界方面，整机三个涵道的外轮廓构成等边三角形的安装限位，收纳状态下无需拆卸旋翼即可放入常规户外作业背包，作业展开时无需额外组装调试，通电即可完成起飞前自检，设备底部预留的载荷安装位符合通用小型航测设备的安装孔距标准，可快速适配不同类型的作业载荷，起落架采用轻量化支脚设计，既能够保证起降时的离地间隙，避免载荷触碰地面，又不会额外增加过多的飞行风阻。
