快脱式双向棘轮扳手头部结构设计

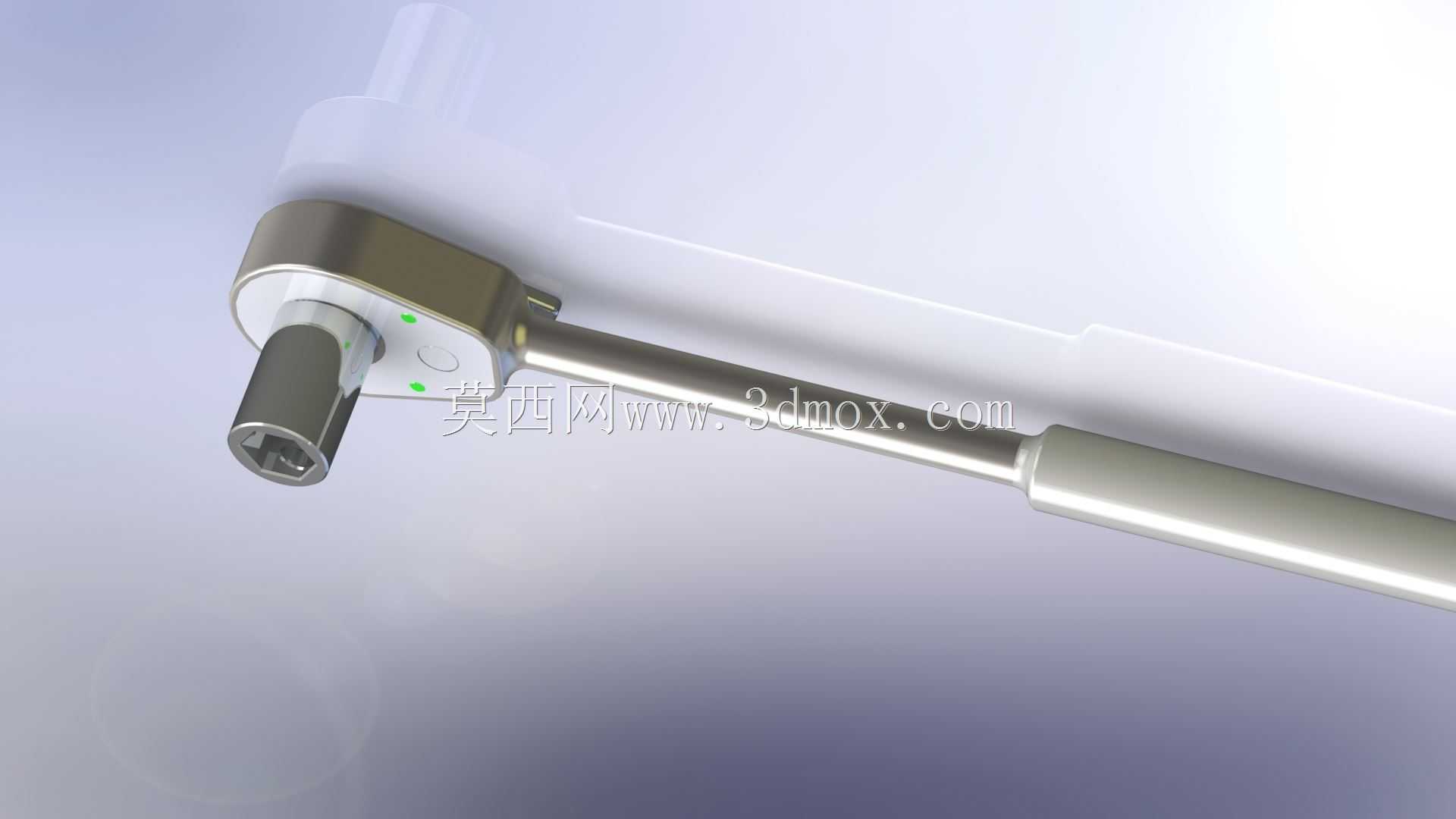

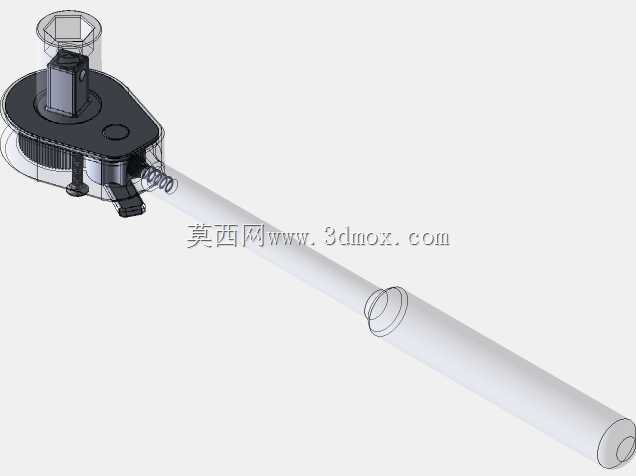

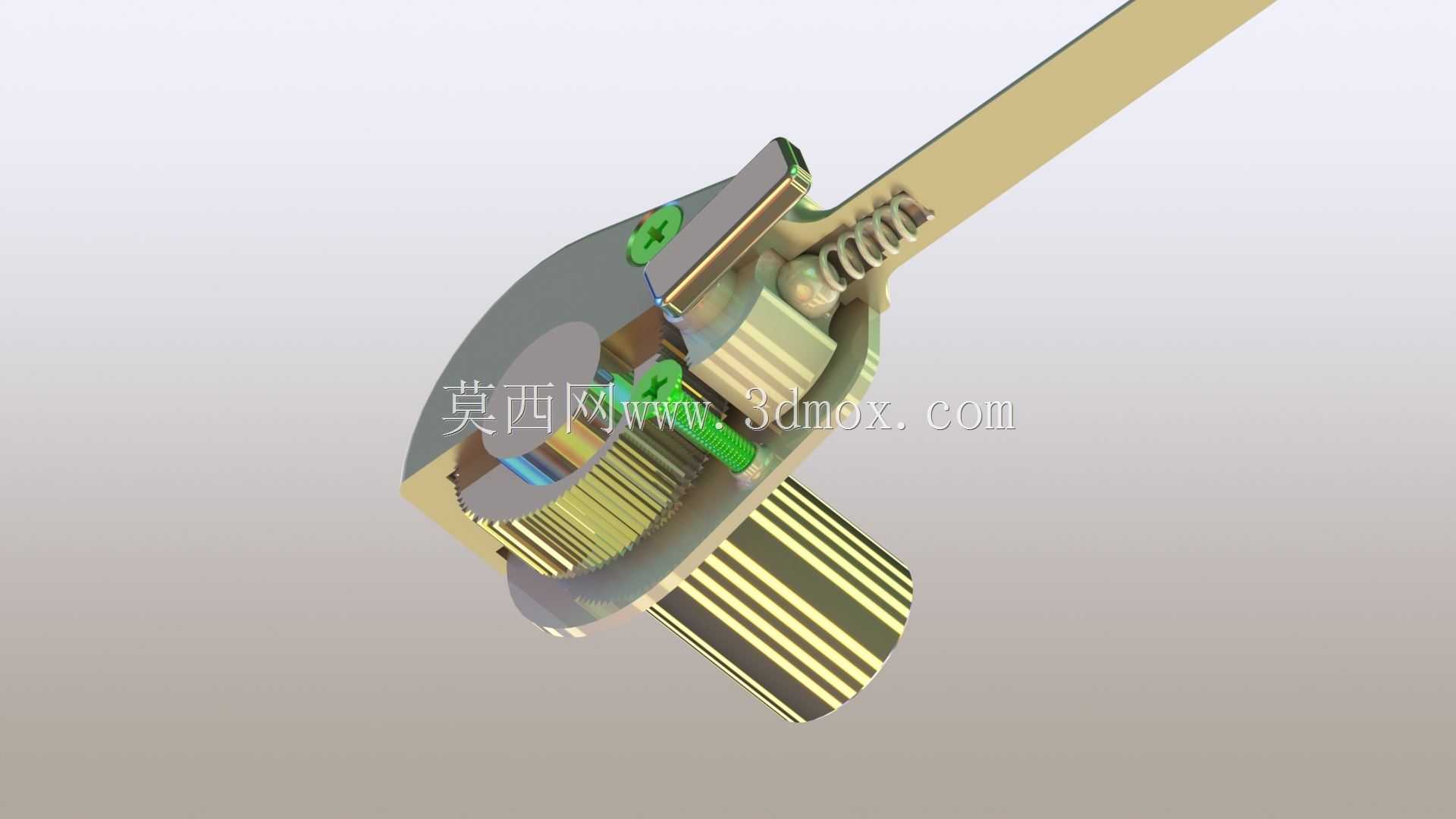

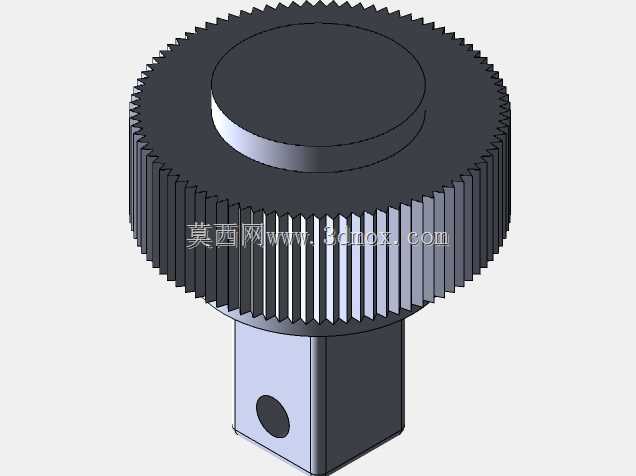

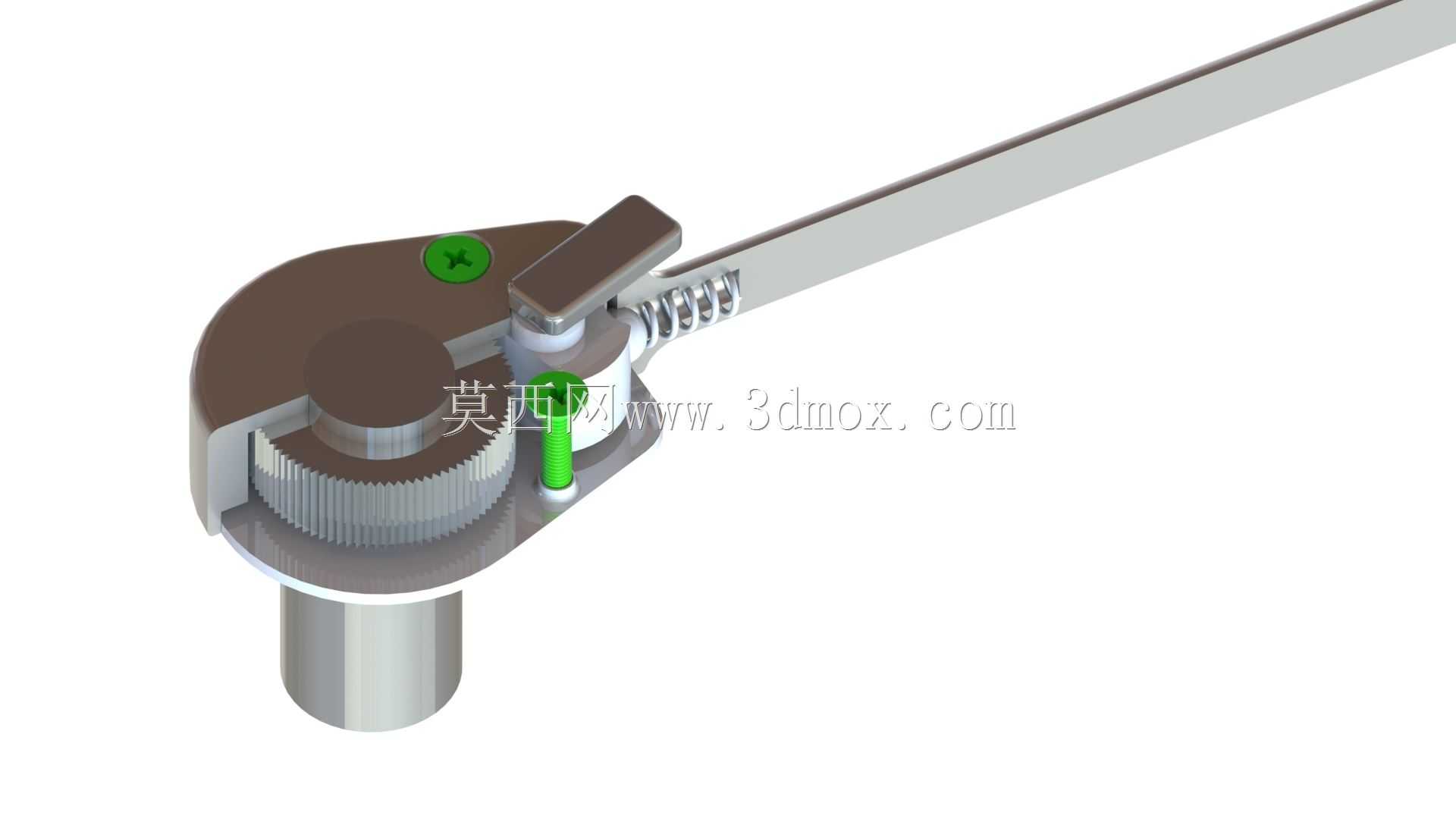

这款棘轮扳手头部结构，是面向设备维保、五金装配、产线组装场景设计的手动工具核心部件，可适配常规套筒类紧固件拆装作业，在狭小操作空间、需要连续拧动紧固件的工况下，相比传统开口扳手、呆扳手能大幅降低操作幅度，提升作业效率，尤其适合汽车维保、家电组装、机电设备检修、家装五金安装等高频拆装场景使用。从功能特性来看，该结构集成了双向棘爪锁止机构、快脱锁定结构、复位弹性组件，头部的棘轮齿圈与棘爪紧密啮合，通过头部侧面的拨杆即可切换锁止方向，无需将扳手从紧固件上取下，仅通过小角度往复摆动手柄即可实现紧固件的拧紧或拧松操作；头部顶端设置的快脱按钮，按下后即可解锁套筒卡位结构，快速更换不同规格的套筒，松开后弹性结构自动锁止套筒，避免作业过程中套筒脱落。设计过程中，首先围绕棘轮啮合的可靠性做了结构优化，棘爪与齿圈的啮合齿形做了等强度修形，保证传递扭矩时齿面受力均匀，避免长期使用出现崩齿、滑牙问题；其次对复位弹簧的预紧力做了匹配调校，既保证拨杆切换方向时的操作手感清晰，又能避免棘爪在震动工况下意外脱开；快脱结构的顶出行程做了精准限位，既保证套筒安装到位后能被钢珠牢牢卡紧，又能在按下按钮时让钢珠完全回缩，实现套筒的顺畅插拔。外形尺寸方面，棘轮头的外径做了紧凑化设计，尽可能缩小头部外廓尺寸，适配空间局促的操作场景，头部下方的驱动方头采用标准通用尺寸，可适配市面绝大多数同规格标准套筒，手柄连接部位做了圆弧过渡，避免应力集中导致的手柄断裂风险，整体结构的安装边界完全匹配常规手动扳手的装配尺寸，可直接与对应规格的加长手柄、弯柄等结构适配组装，无需额外做结构修改。
