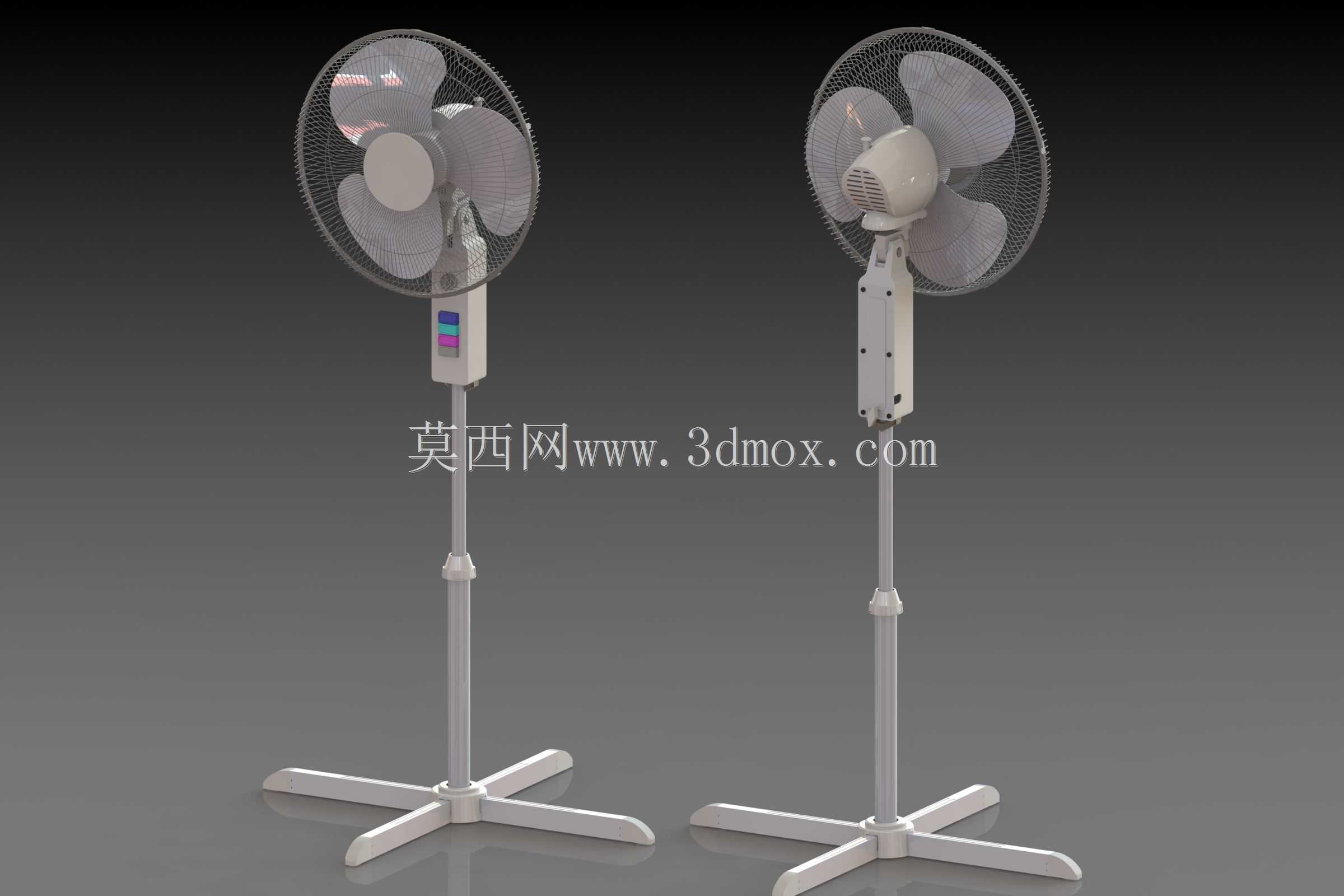

十字底座单柱落地扇塑料结构设计

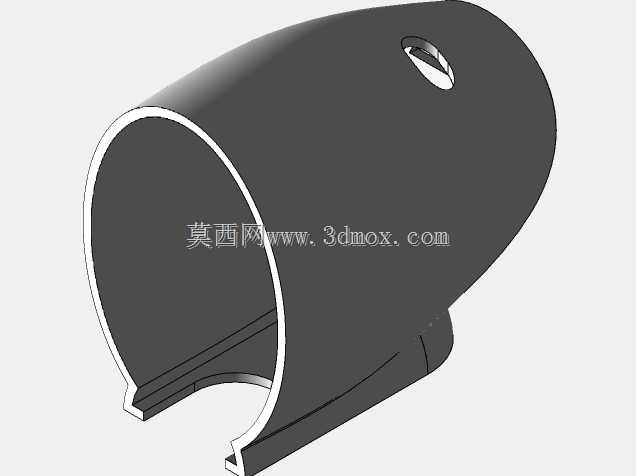

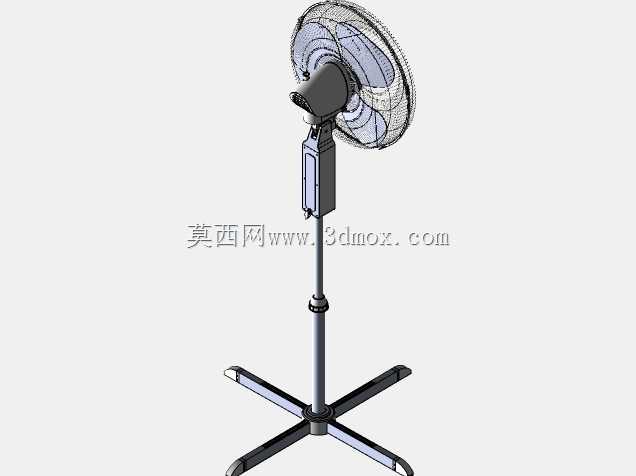

　　这款落地扇的结构设计聚焦塑料部件的成型与装配逻辑，完全剥离电气相关模块，仅保留机械结构部分的设计表达，适配家用、小型办公场景的空气循环送风需求。日常使用中，这类落地扇主要承担局部空间的空气扰动、降温送风功能，区别于台扇的小覆盖范围，落地结构可通过立柱高度调整适配不同坐姿、站姿的送风高度需求，十字交叉的底座结构则是平衡占地空间与放置稳定性的典型方案。从结构设计逻辑来看，底座采用四根等长支脚呈90度交叉布置，支脚末端做圆弧过渡处理，避免尖锐边角磕碰，支脚与中心立柱连接座采用卡扣加定位筋的配合方式，无需额外金属紧固件即可完成底座与立柱的装配，既降低组装工序复杂度，也减少金属件锈蚀带来的外观与结构隐患。立柱部分采用分段式设计，

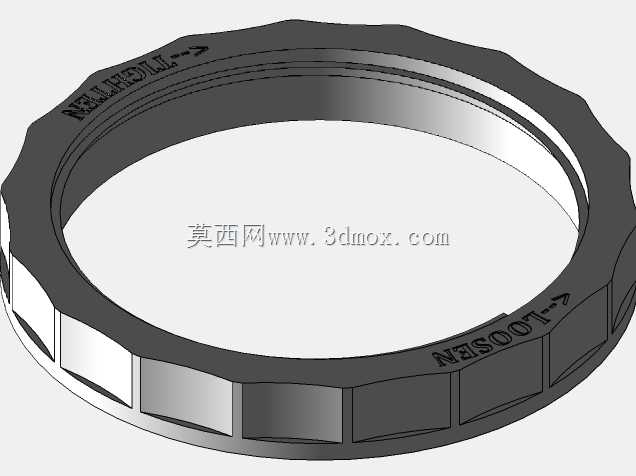

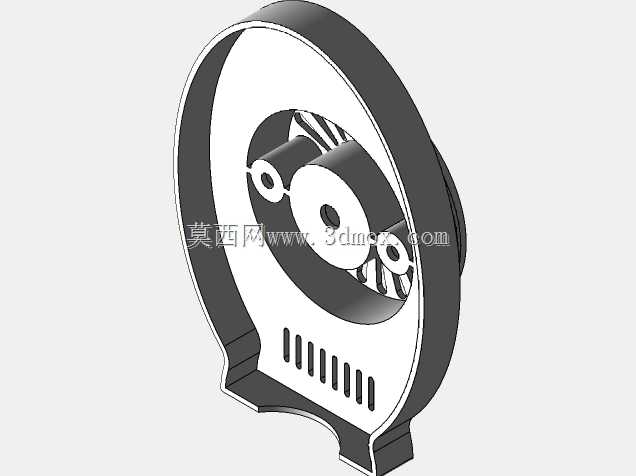

　　上下段立柱通过松紧调节套实现高度锁定，调节套内壁设计有环形防滑筋，旋紧时可通过挤压变形抱紧内管，实现高度档位的无级调整，区别于传统弹珠档位调节的档位限制，这种结构可适配更多元的高度需求。扇头与立柱的连接部位设计有万向调节关节，可实现水平方向120度范围内的左右摇头，以及垂直方向30度的仰俯角度调整，关节处采用阻尼垫片结构，调整角度后可依靠阻尼力保持姿态，无需额外锁定结构。扇头部分的后网罩、前网罩、扇叶轮毂均采用塑料材质，网罩的辐条采用均匀排布的细筋结构，在满足防护间隙安全要求的前提下，尽可能降低风阻，减少送风过程中的能量损耗，扇叶采用等距后掠式曲面设计，曲面弧度经过反复调整，可在相同转速下实现更大的送风量与更低的运转噪音。

　　从安装边界来看，十字底座展开后单支脚长度为350mm，整体放置占地直径约700mm，立柱最低高度为800mm，最高可拉升至1300mm，扇头直径为400mm，整体结构在安装时无需在墙面或地面打孔固定，直接放置于平整地面即可使用，适配租房、临时办公点等无法做固定安装的场景。设计过程中所有塑料部件的壁厚均控制在2.5mm-3mm区间，避免壁厚不均导致的注塑缩痕、变形问题，连接部位的卡扣均做了圆角导正处理，装配时可自动导正对位，降低人工组装的对位难度，同时所有外露部件的合模线均设计在非外观直视面，减少后续外观打磨的工序成本。不同于带完整电气结构的风扇整机模型，这套结构仅保留纯机械塑料部件，对于学习家电结构设计、注塑件结构设计的从业者而言，

　　可直接参考其卡扣配合、筋位布置、壁厚控制的设计逻辑，也可在此基础上拓展添加电机、控制板等电气模块，完成完整的风扇整机设计。在实际工程应用中，这类纯塑料结构的落地扇成本更低，重量更轻，移动搬运时无需担心金属部件生锈、导电的问题，尤其适合南方潮湿地区的使用场景，十字底座的结构相比圆形底座，在相同支撑稳定性的前提下，可减少约30%的底座材料用量，符合轻量化、低成本的家电设计趋势。扇头与立柱的连接座采用中空走线设计，若后续添加电气模块，电源线可从立柱内部穿过，避免电源线外露缠绕的问题，提升使用安全性与外观整洁度。网罩的固定采用旋转卡扣结构，前网罩对准后网罩的卡扣位旋转30度即可完成锁定，拆卸清洁时无需借助工具，徒手即可完成网罩与扇叶的拆卸，适配普通用户日常清洁维护的需求。
