赛车风格防护头盔SolidWorks设计模型

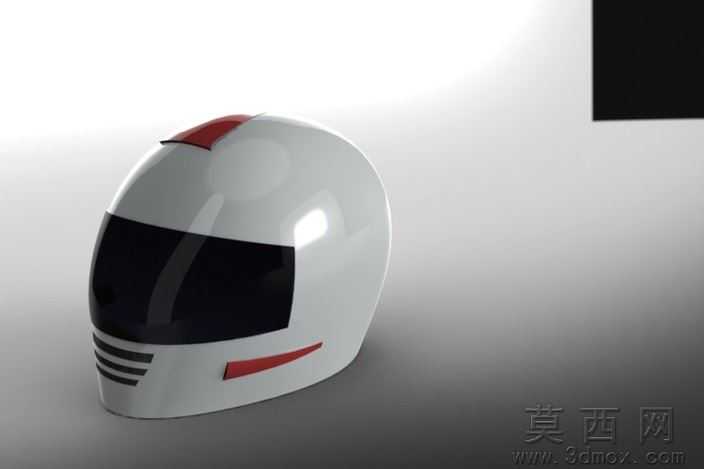

本头盔模型采用SolidWorks软件完成全流程设计，建模初期先通过表面造型功能搭建头盔的整体曲面轮廓，参考赛车头盔的经典流线型外观，先绘制外壳的主轮廓草图，通过放样、曲面填充、曲面修剪等命令逐步勾勒出符合空气动力学的外壳曲面，保证曲面过渡顺滑无突兀折角，完成外壳曲面后通过加厚命令生成实体外壳结构，随后拆分出内壳安装区域与遮阳板装配位，内壳部分贴合外壳内壁弧度设计，预留出缓冲层的安装空间，遮阳板部分采用独立曲面建模，匹配头盔前部的开口轮廓，保证装配后贴合紧密无间隙，建模过程中同步完成各部件的装配约束，验证外壳、内壳、遮阳板三个核心部件的装配干涉情况，确保各部件配合尺寸精准。参数设计层面，整体模型按照成人通用头盔尺寸比例设定，外壳整体长宽高比例符合常规佩戴需求，外壳壁厚设置为均匀的3mm，兼顾结构强度与轻量化需求，遮阳板厚度设置为2mm，预留出与外壳连接的转轴安装孔位，内壳与外壳之间预留15mm的缓冲层安装间隙，各部件的连接位置均设置了对应的定位特征，方便后续结构修改与尺寸调整。渲染材质部分，外壳主体采用亮面白色烤漆材质，添加了红色装饰条作为视觉点缀，还原经典赛车头盔的视觉风格，遮阳板采用深色半透明 smoked 材质，模拟真实头盔遮阳镜片的遮光效果，材质设置中调整了反射率与透明度参数，让渲染效果更贴近真实头盔的质感，场景中添加了柔和的环境光与定向光源，突出曲面的光影过渡效果，完整呈现头盔的流线型外观特征。结构原理上，该模型还原了头盔的基础防护结构，外层硬壳承担外力冲击的分散作用，内壳预留的缓冲层空间用于安装吸能缓冲材料，遮阳板可绕两侧转轴实现开合，满足佩戴时的视野调节与面部防护需求，整体曲面造型经过弧度优化，可在运动过程中降低风阻，符合运动防护头盔的功能设计逻辑。软件兼容方面，模型为SolidWorks2010版本创建，可兼容更高版本的SolidWorks软件直接打开编辑，同时支持导出为STEP、IGS等通用三维格式，可导入UG、Pro/E、CATIA等其他主流三维设计软件进行后续修改或工程图导出，模型包含完整的零件特征与装配关系，无缺失特征或破面问题。研发教学应用层面，该模型适合作为SolidWorks曲面建模的教学案例，可帮助学习者掌握表面造型、曲面编辑、实体转换、装配约束等核心操作，也可作为防护装备外观设计的参考原型，用于头盔产品的外观方案验证、结构改型设计，同时也可用于工业设计专业的曲面建模练习素材，帮助学习者理解流线型产品的建模思路与曲面优化方法。
