转角双盆不锈钢厨房水槽带龙头设计模型

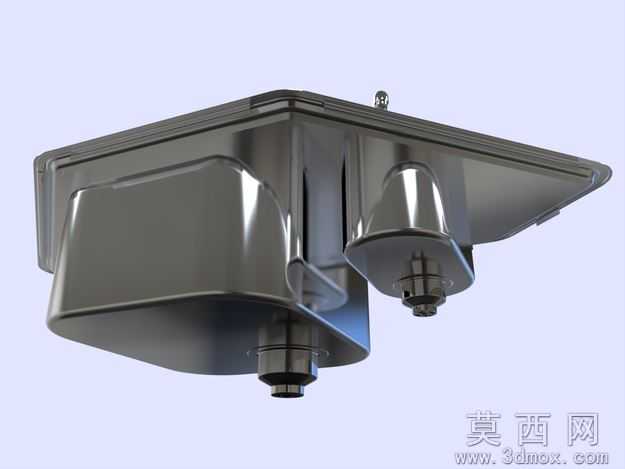

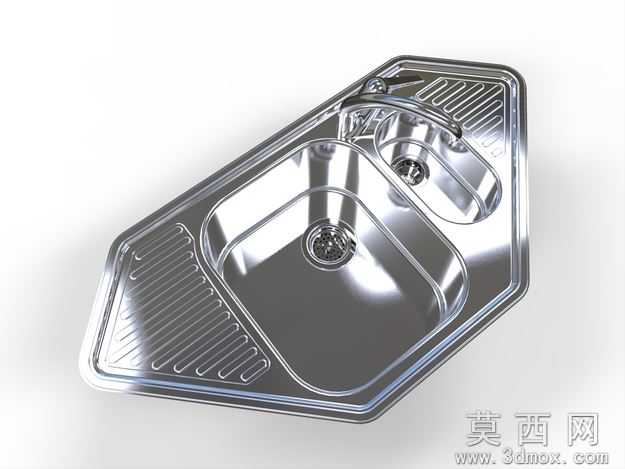

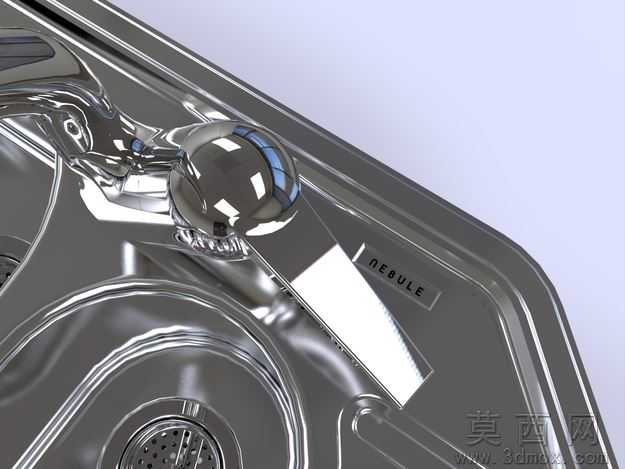

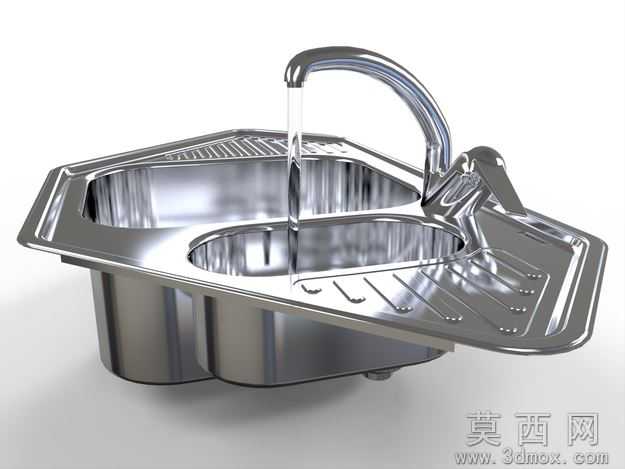

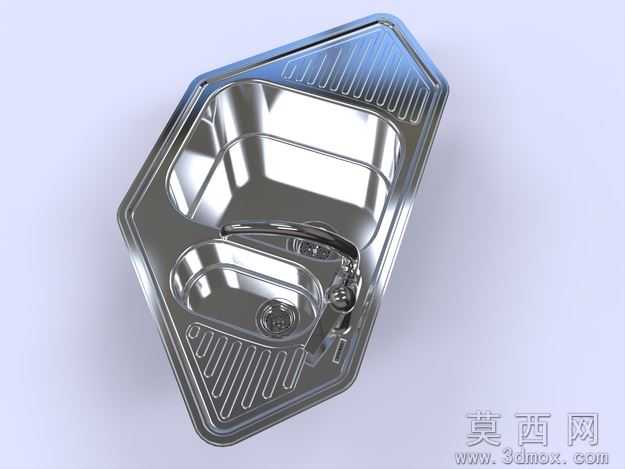

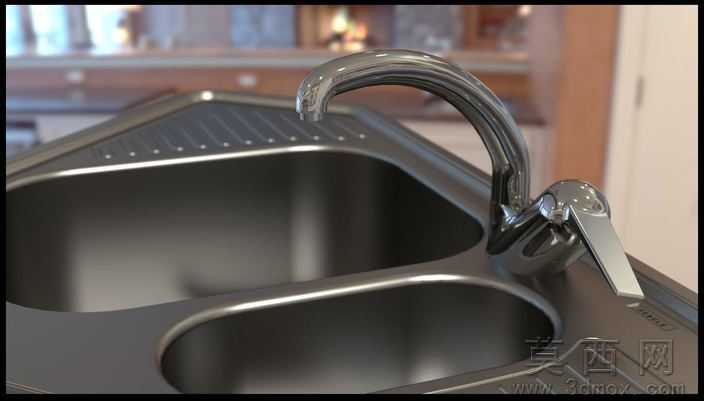

本模型为适配厨房转角空间的异形双盆水槽设计，建模阶段首先基于人体工程学确定转角切角的整体外轮廓尺寸，先绘制台面上沿的二维草图，精准定位大小双盆的开孔边界、侧边沥水台的防滑凸棱排布位置、龙头安装孔与皂液器安装位的坐标，再通过拉伸、抽壳命令生成水槽的盆体深度与壁厚，对盆体边角做圆角过渡处理避免清洁死角，随后构建高弯冷热水龙头的曲面结构，依次完成龙头基座、旋转弯管、出水嘴、控水把手的细节建模，还原龙头可旋转调节出水位置的活动结构，同时添加盆体底部下水口的安装位结构，保证各部件装配关系完全符合实际产品的安装逻辑。参数设计上严格参照家用厨卫五金的通用标准，设置台面板厚度为1.2mm，盆体深度为180mm-200mm适配不同大小的餐具清洗需求，龙头出水高度距台面220mm满足大锅具的放置清洗空间，沥水台的凸棱间距设置为8mm兼顾沥水效率与台面平整度，所有安装孔位的孔径均匹配市面通用的下水组件、龙头固定件的标准尺寸，可直接对接生产环节的参数校验。渲染材质部分采用抛光不锈钢材质，调整金属反射粗糙度模拟真实不锈钢水槽的拉丝亮面质感，为水流模型添加半透明折射材质还原出水状态，场景采用柔和的影棚布光，突出金属表面的光影反射效果，清晰展现水槽的轮廓结构与细节特征。结构原理上，该水槽采用转角异形设计最大化利用厨房L型台面的死角空间，大小双盆分区可实现清洗、沥水、浸泡的功能分离，侧边一体化沥水台无需额外放置沥水架，高弯龙头可360度旋转覆盖两个盆体的使用范围，盆体底部设置倾斜导水角度保证排水顺畅无积水，台面上沿做翻边处理可嵌入台面安装防止渗水。软件兼容方面，模型基于SolidWorks2010版本构建，可向上兼容所有高版本SolidWorks软件直接打开编辑，同时导出STL、STEP、IGES通用三维格式，可适配UG、Pro/E、AutoCAD等多款主流工程设计软件，满足不同设计人员的使用需求。研发教学应用上，该模型可作为厨卫五金产品研发的原型参考，帮助设计人员验证转角水槽的空间利用率与结构合理性，也可作为SolidWorks曲面建模、钣金建模的教学案例，帮助学习者掌握异形轮廓抽壳、金属零件细节处理、装配体配合的相关操作技巧，同时也可用于家装厨卫方案的效果展示，辅助装修设计的方案沟通。
