E3D V5挤出机喷嘴3D打印配件结构

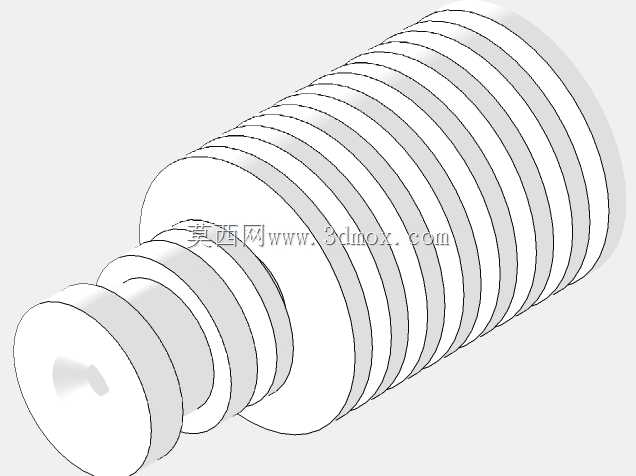

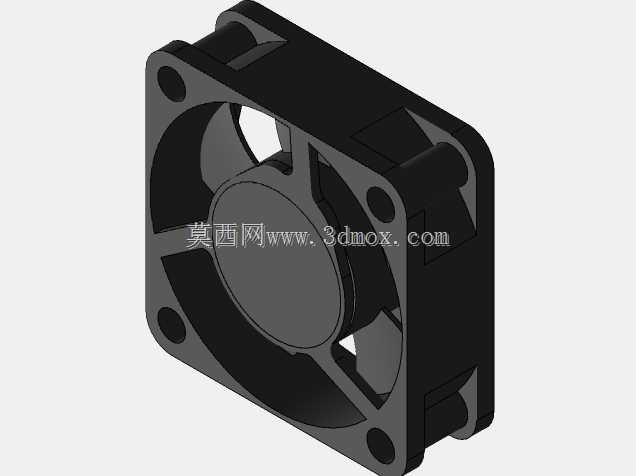

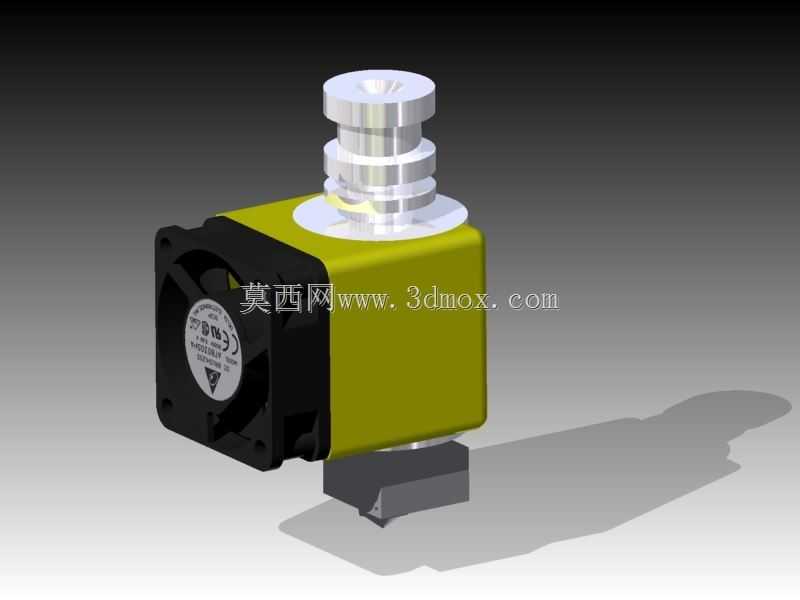

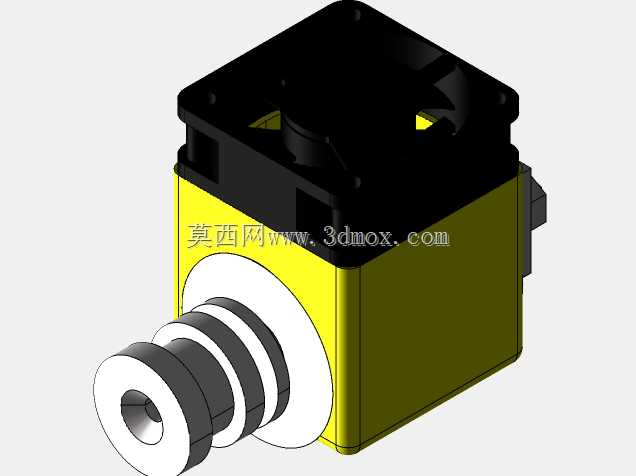

该结构是面向FDM熔融沉积成型3D打印设备设计的核心挤出端组件，主要应用于桌面级定制化3D打印机、DIY改装打印机架以及小型工业级FDM设备的挤出系统搭建，承担耗材熔融、精准出料、温度管控的核心功能，是决定打印成型精度、出料稳定性与连续打印时长的关键部件。整套组件采用模块化集成设计思路，将散热段、加热熔融段、冷却送风单元、进料接口整合为紧凑的一体化结构，大幅降低了零散部件组装的调试难度，适配各类采用1.75mm直径打印耗材的挤出方案，无需额外定制转接件即可完成机架装配。从功能特性来看，顶部的阶梯式快插进料接口采用标准鲍登管适配尺寸，可直接对接远程送料的PTFE导管，接口处的多道环形凸台能够保证导管卡接后的密封性，避免送料过程中出现耗材卡顿、回料漏料的问题；中部的散热块采用大接触面积的方正结构，侧面直接搭载轴流散热风扇，风扇出风方向正对散热块的导热接触面，能够快速带走进料段传导的热量，保证耗材在进入熔融腔前保持固态形态，避免出现耗材提前软化堵头、送料阻力骤增的故障；下方的熔融段采用隔热衔接结构，将高温加热区与上部散热区做热隔离，减少热量向上传导造成的热损耗，保证加热块内的温度稳定控制在耗材熔融所需的区间内，出料口采用标准喷嘴螺纹接口，可根据打印层厚、精度需求快速更换不同口径的喷嘴。在安装边界设计上，整套组件的外形尺寸适配主流2020、2040铝型材机架的安装孔位，散热块侧面预留的风扇安装位采用标准螺丝孔距，无需额外打孔即可固定4010规格的轴流风扇；组件底部的喷嘴突出长度经过精准测算，安装后可保证喷嘴与打印平台的调平行程覆盖0.1-0.3mm的常规打印层厚区间，不会出现喷嘴碰撞平台或者出料距离过大导致的成型粘接不牢问题；整体结构的重心沿进料轴线垂直分布，安装在X轴运动滑台上时不会产生偏心力矩，能够减少高速打印过程中的喷头晃动，提升复杂曲面打印时的成型精度。设计过程中充分考虑了日常维护的便捷性，各模块之间采用标准螺纹连接，出现堵头故障时可快速拆卸喷嘴、清理熔融腔内的残留耗材，散热风扇也可单独拆卸更换，无需拆解整套挤出结构，能够大幅降低设备的日常维护成本，适配PLA、ABS、PETG等多种常用FDM打印耗材的挤出需求，在长时间连续打印作业中能够保持稳定的出料温度与送料顺畅度，满足定制化机架改装、批量打印生产等不同场景的使用要求。
