三角洲结构并联式桌面3D打印设备

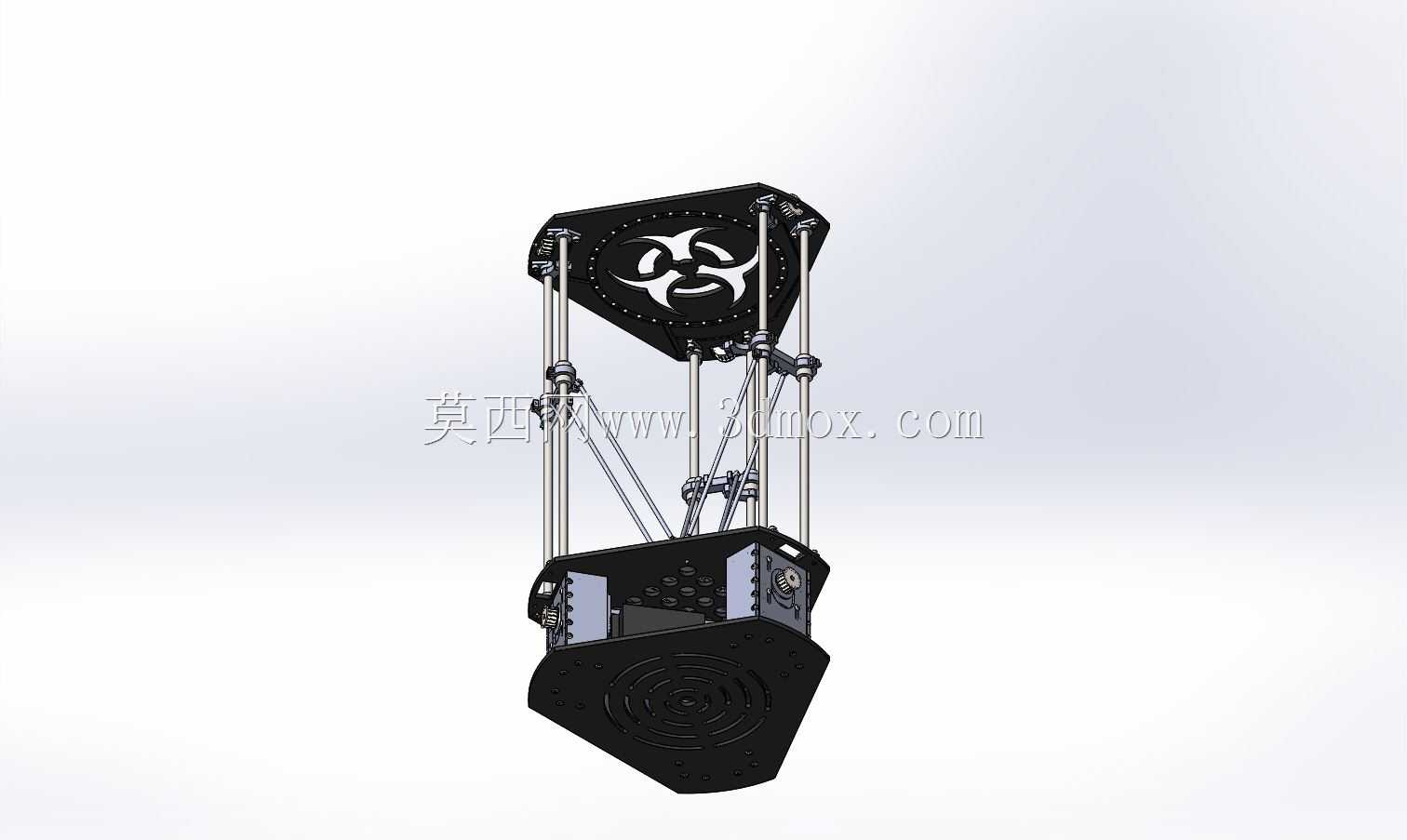

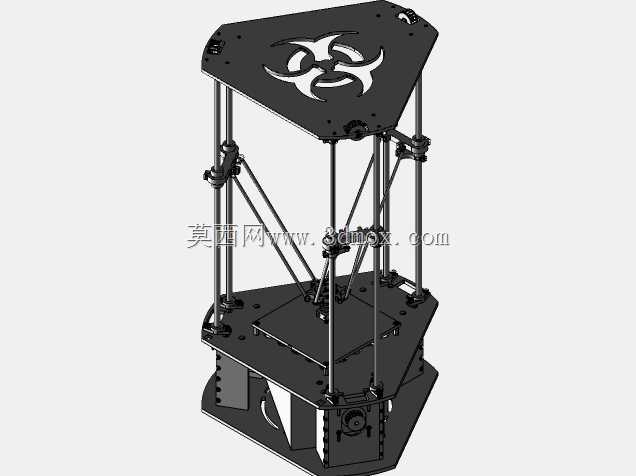

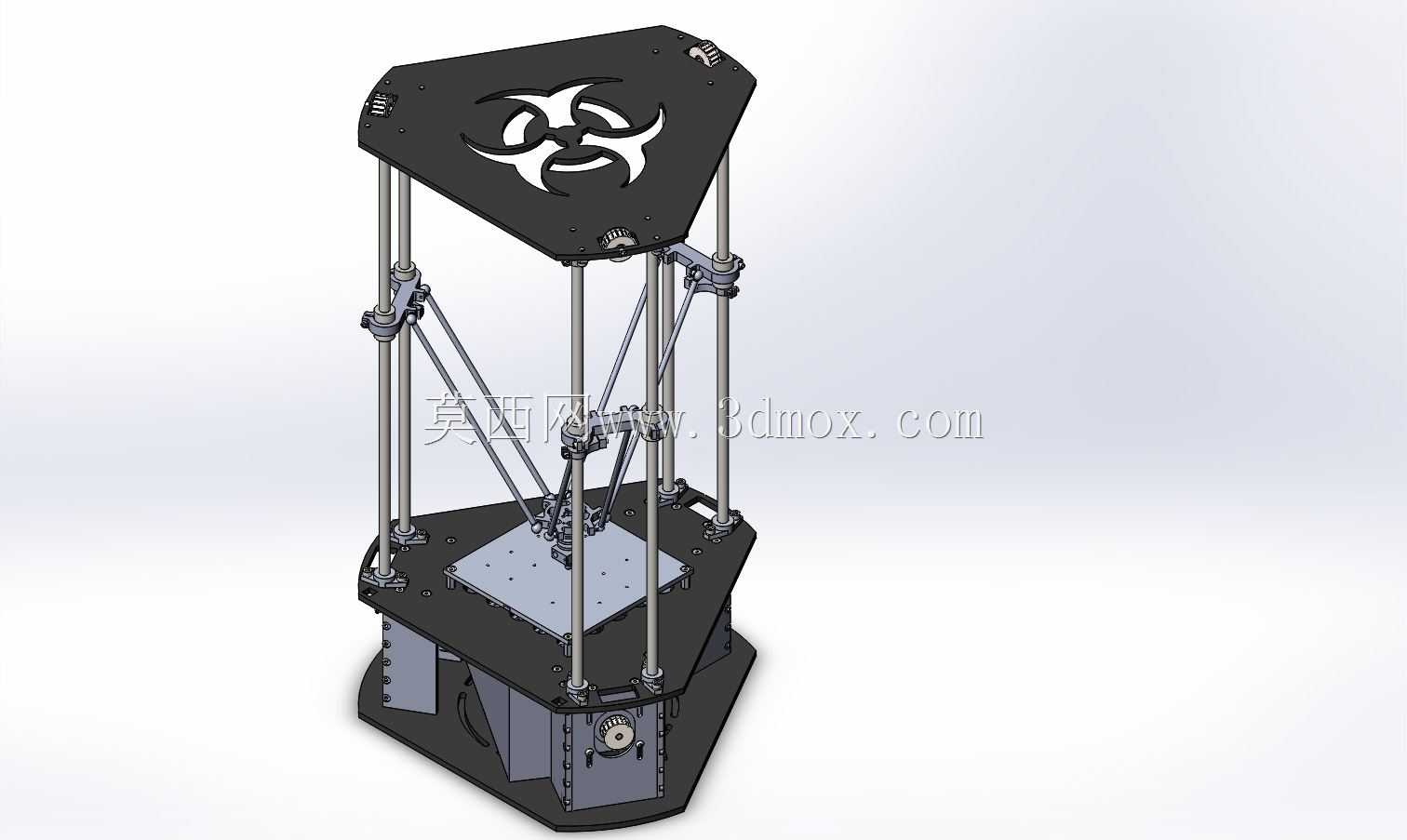

这款并联臂结构的桌面级增材制造设备，主要面向个人创客、小型工作室以及教育场景的定制化零件制作需求，可完成PLA、ABS等常见热塑性耗材的熔融沉积成型作业，能够快速将三维数字模型转化为实体样件，覆盖手板验证、创意造物、教学演示、小批量定制零件生产等多类使用场景，相比传统悬臂式、十字轴结构的桌面打印设备，并联结构的运动形式能在紧凑的机身尺寸下实现更大的有效成型空间，同时运动惯量更低，打印过程中的高速运动稳定性更具优势。设备整体采用三角对称的框架布局，上下安装基座通过三根垂直布置的光轴立柱完成刚性连接，顶部基座集成了三组同步带传动的滑台模组，每组滑台通过并联臂与中心的打印喷头运动平台连接，通过三组滑台的协同上下位移，即可控制喷头在X、Y、Z三个轴向的精准运动，这种结构设计省去了传统结构中X、Y轴横向布置的长导轨，大幅降低了运动部件的整体重量，在高速打印时能有效减少机械振动带来的层纹问题，提升成型件的表面质量。底部基座作为整机的承载基础，集成了成型平台安装位、耗材进给机构、电控系统安装腔以及电源安置空间，成型平台采用水平可调的安装设计，可通过调节点的微调实现平台与喷头运动平面的平行校准，保证首层打印的附着效果，避免翘边、脱落等打印故障。设计过程中充分考虑了DIY组装的便利性，所有结构件均采用模块化的安装接口，光轴立柱与上下基座的连接采用定位销加锁紧螺丝的固定形式，并联臂与滑台、喷头平台的连接采用鱼眼关节轴承，既可以消除装配间隙带来的运动误差，也能降低零件加工精度的要求，降低整体制作成本。整机的安装边界控制在桌面设备的合理尺寸范围内，不需要占用过大的工作台空间，框架外侧预留了电控走线、耗材架安装、外壳防护件加装的拓展位置，用户可根据自身使用需求加装恒温腔、自动调平传感器、耗材断料检测等拓展功能，目前结构设计已完成大部分核心部件的验证，实际组装进度已推进至四分之三，核心运动结构的配合精度、运动行程均能满足设计预期，可稳定完成常规尺寸样件的打印作业。
