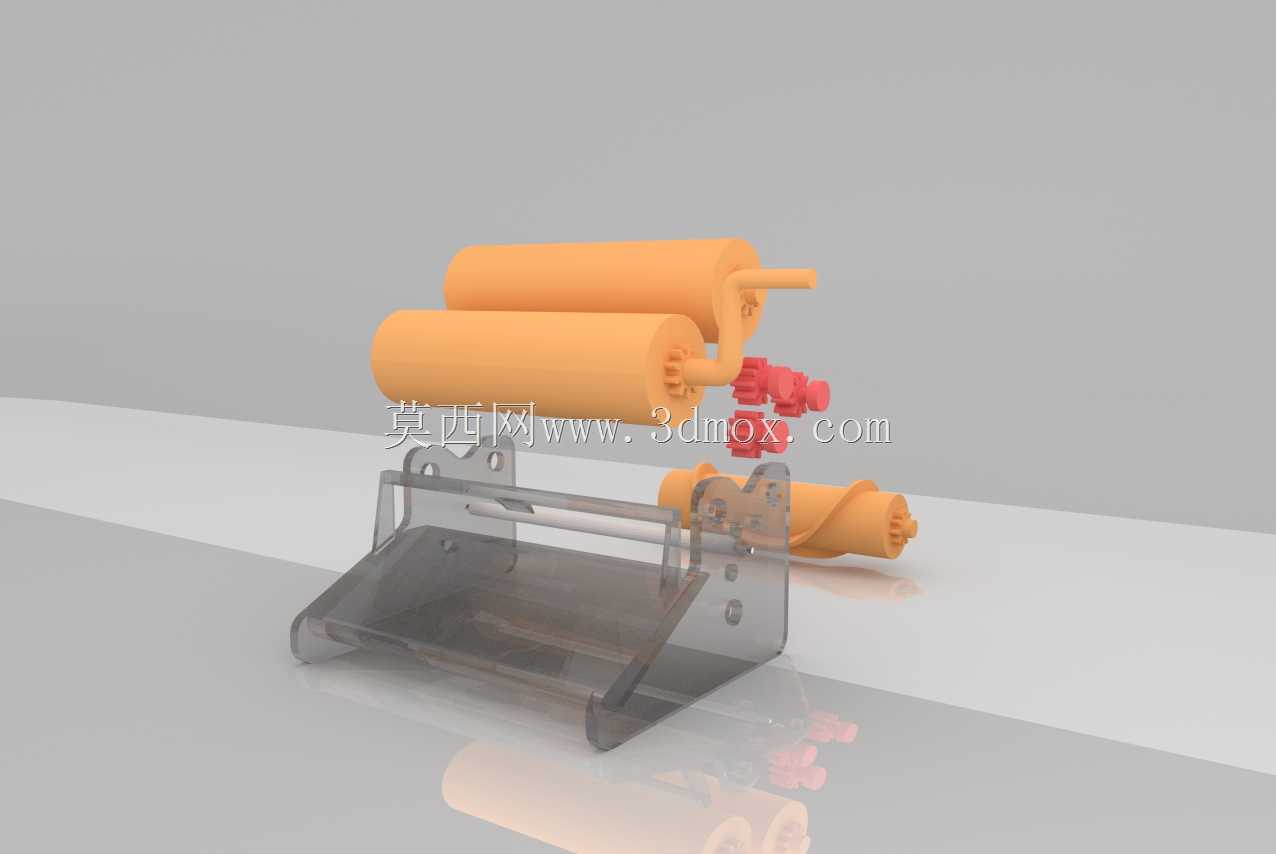

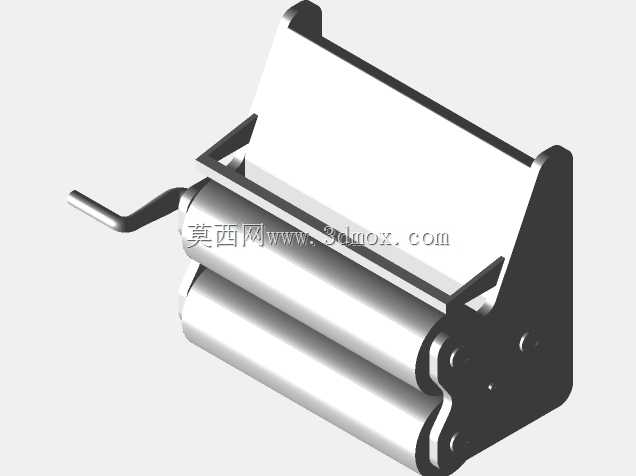

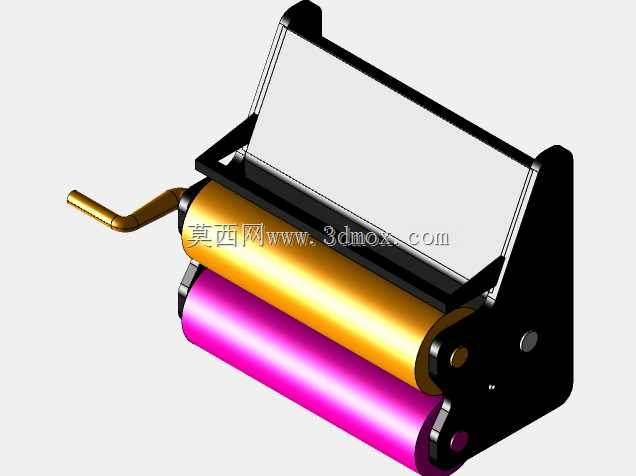

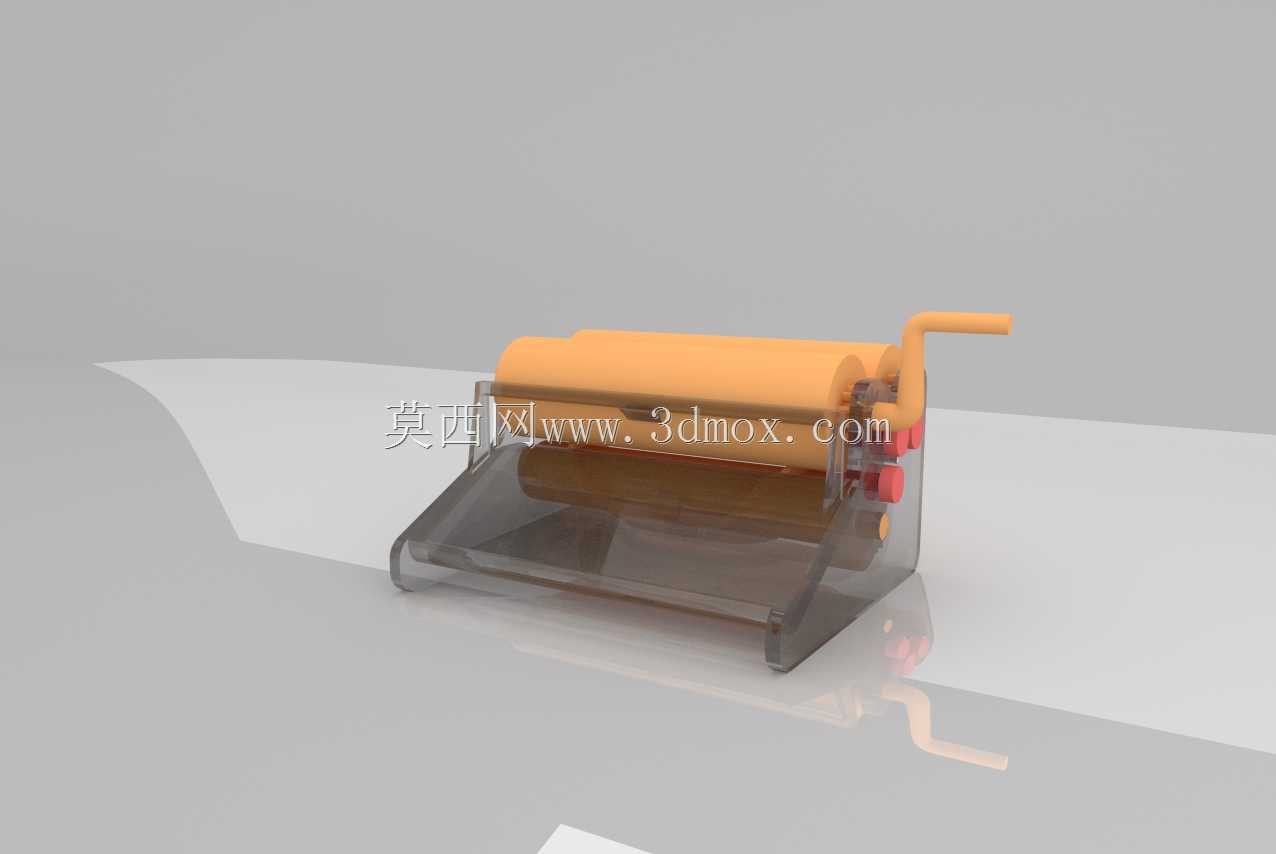

手摇式玉米饼成型压制设备结构设计

这款手摇式玉米饼成型设备，主要面向小型餐饮门店、家庭作坊、流动餐点等小规模食品加工场景，能够替代传统手工擀压玉米饼的繁琐工序，解决手工制作面饼厚度不均、成型效率低、外形规格不统一的痛点，适配现磨玉米面团、杂粮面团等多种原料的压制成型需求，无需外接电源即可操作，尤其适合无供电条件的户外经营、乡村流动加工场景使用。设备核心功能是通过手动驱动的传动结构，将投放入进料区域的面团匀速压制成指定厚度与直径的圆形玉米饼，操作时仅需将调配好的玉米面团放置在上部的进料圆筒位置，顺时针转动侧方的操作手柄，即可通过内部啮合的齿轮传动结构带动上下两组平行辊轴同步反向转动，辊轴转动过程中会将面团逐步挤压延展，最终输出成型的薄饼坯，单次操作即可完成单张饼坯的压制成型，全程无需额外的擀压、修整步骤，成型后的饼坯可直接进入煎烤工序。从设计思路来看，这款设备采用了外露式齿轮传动配合平行压辊的核心结构，整体摒弃了复杂的电控组件，全部采用纯机械传动结构，大幅降低了设备的故障概率与维护成本，同时将传动齿轮与操作手柄设置在设备侧方，既保证了操作时的施力便利性，也避免了传动结构与食材接触，符合食品加工的卫生要求；设备下部设置了倾斜的透明导流托架，压制成型的饼坯会顺着托架斜面滑出，方便操作人员直接接取，托架采用透明耐磨材质制作，既可以直观观察饼坯的输出状态，也便于日常使用后的清洁擦拭。在尺寸与安装边界上，这款设备可压制直径约60毫米的玉米饼，整体结构紧凑小巧，整机占用的操作台面积不足0.1平方米，无需额外的固定安装步骤，直接放置在平整的操作台面上即可稳定使用，设备底部设置有防滑接触垫，操作手柄转动时不会出现设备移位的情况；上部的进料圆筒与压辊组件采用快拆式结构设计，无需额外工具即可完成拆卸，方便使用后清理残留的面屑，避免食材残留滋生细菌。设备的压辊表面做了食品级不粘处理，面团压制过程中不会粘连在辊面，保证成型饼坯的表面完整光滑，传动齿轮的啮合间隙经过精准调校，手摇操作时施力顺畅无卡顿，即使是力量较小的操作人员也可以轻松完成连续操作，相比传统手工制作，能够将玉米饼的制作效率提升三倍以上，同时保证每一张饼坯的厚度均匀一致，成型规格统一。
