间歇往复式齿轮齿条联动机构

该间歇往复式齿轮齿条联动机构是典型的运动转换类机械传动结构，主要应用于自动化生产线的间歇送料工位、轻工包装设备的定距推送单元、小型专用机床的往复进给模块，以及教学演示类机械原理实验装置中，能够将输入轴的连续单向旋转运动，直接转换为从动框架的定行程直线往复间歇运动，无需额外搭配换向控制组件与间歇分割元件，可大幅简化配套设备的传动链路设计。

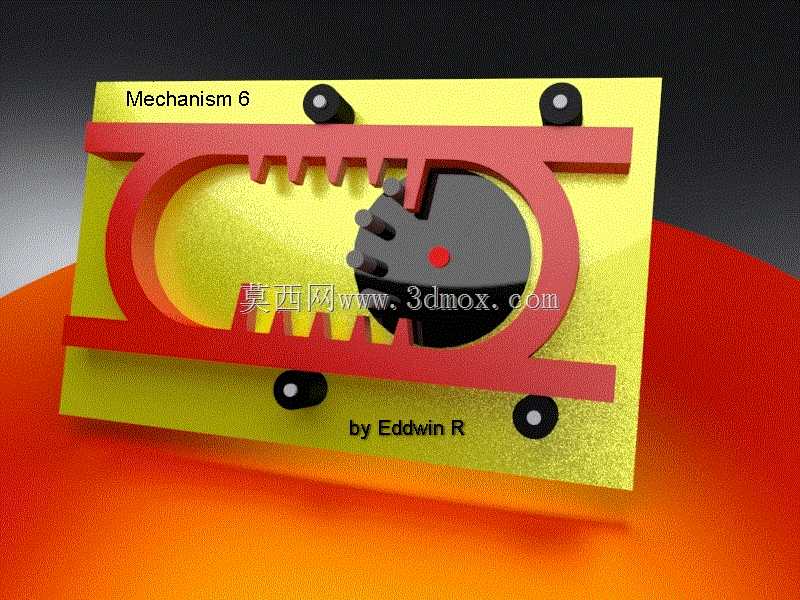

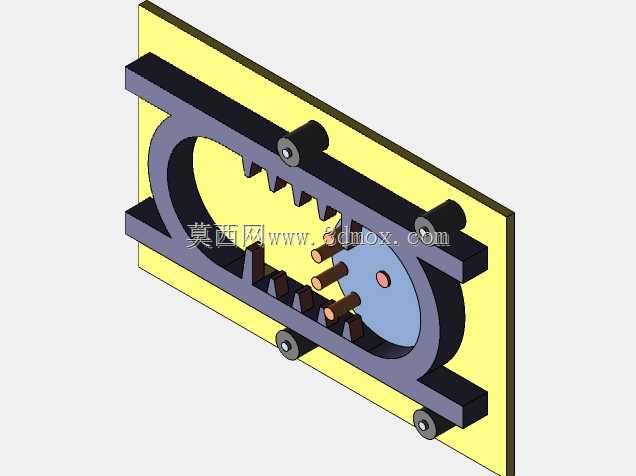

从实际功能特性来看，该机构核心采用不完全齿轮与双侧齿条配合的传动逻辑：中心旋转件为带单组拨齿的不完全齿轮，外围从动件为内侧上下对称布置齿条的框形滑动架，当输入轴带动不完全齿轮匀速旋转时，轮齿依次与框体上下侧的齿条啮合，交替推动框体沿水平方向做正反方向的直线滑动；当轮齿脱离齿条啮合的间隙阶段，框体保持静止状态，以此实现“滑动-停歇-反向滑动-停歇”的周期性间歇往复运动，运动行程由齿轮分度圆直径与框体内侧齿条的有效啮合长度直接决定，停歇时长可通过调整轮齿的分布角度进行适配，可满足不同工况下的送料节拍、进给距离要求。

在设计思路层面，该结构优先考虑了传动的平稳性与安装的便捷性：框体外侧设置有四个对称布置的导向轮安装位，可配套安装微型导向滚轮，将框体的滑动摩擦转换为滚动摩擦，降低运行过程中的阻力与磨损，同时保证框体运动过程中的直线度，避免出现卡滞、偏斜的问题；中心齿轮的转轴采用标准轴径设计，可直接配套常规微型轴承与驱动电机输出轴连接，无需定制特殊转接件；整体结构无复杂异形曲面，所有零部件均可采用常规铣削、线切割工艺完成加工，制造成本低廉，维护难度低。

从安装边界与尺寸适配来看，该机构整体为扁平式矩形布局，厚度方向尺寸紧凑，可直接嵌入设备的安装面板内侧，无需预留过大的纵深安装空间；四个导向轮的安装孔位采用对称等距设计，可直接在配套安装板上加工对应定位孔完成快速固定，安装时仅需保证中心齿轮轴线与框体滑动方向的垂直度，即可保证传动精度；机构的运动行程可通过调整框体长度、齿轮齿数进行灵活缩放，既可以做成微型尺寸应用于小型电子元件组装设备的精密送料，也可以放大尺寸应用于中型物料的定距推送场景，适配性较强。
