NPN型接近传感器与24V继电器接线方案

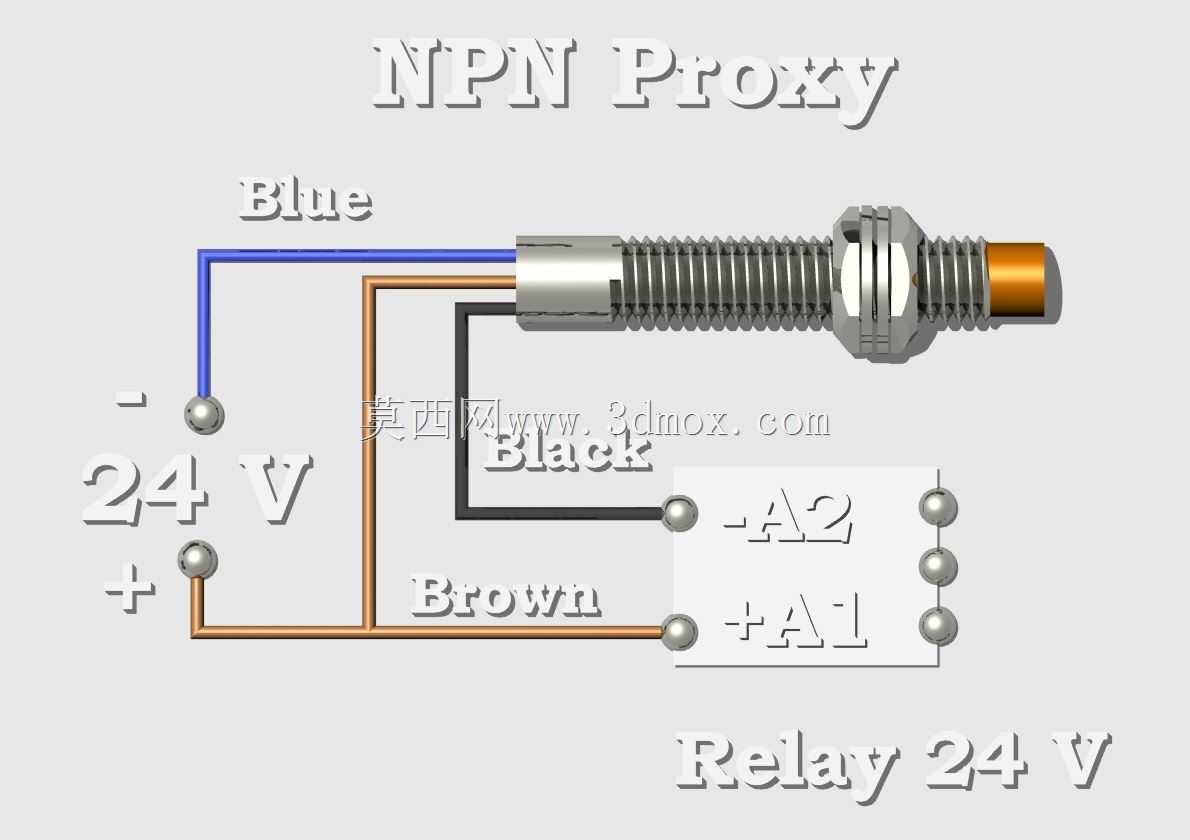

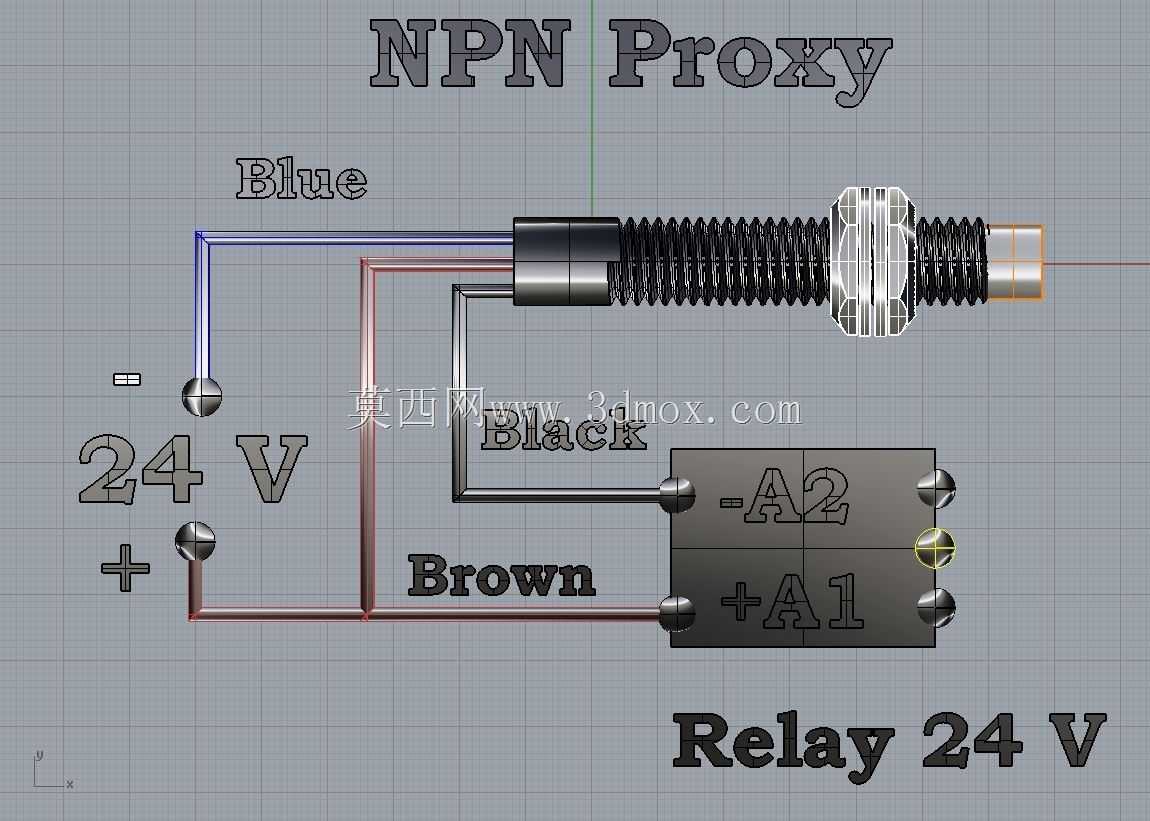

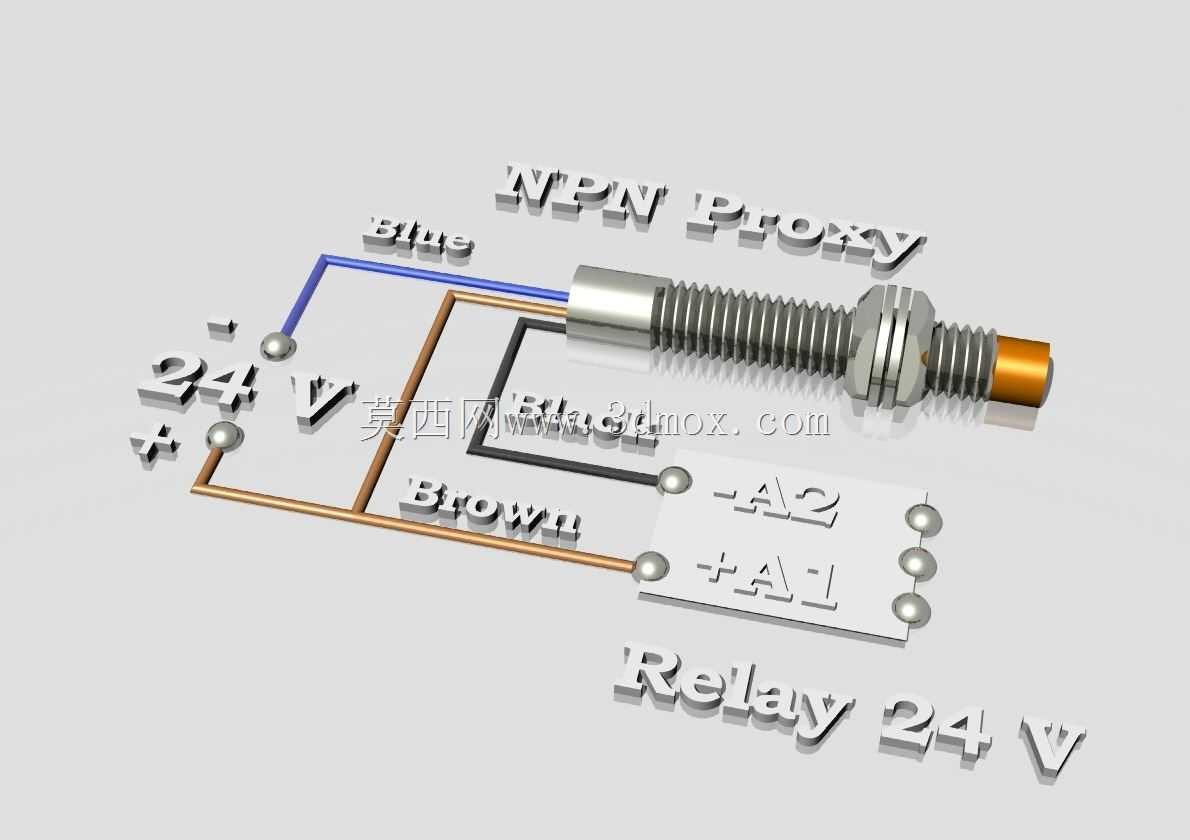

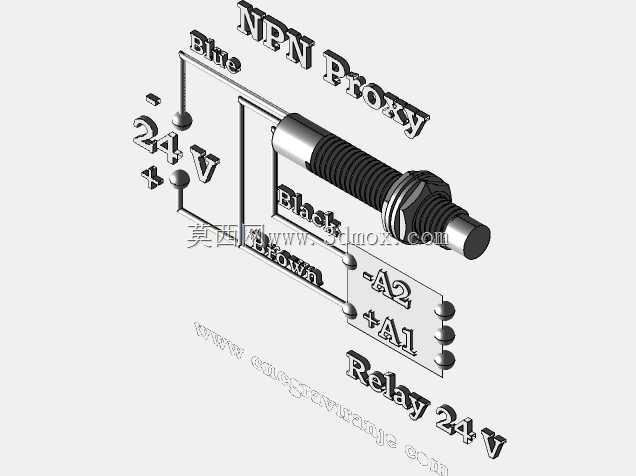

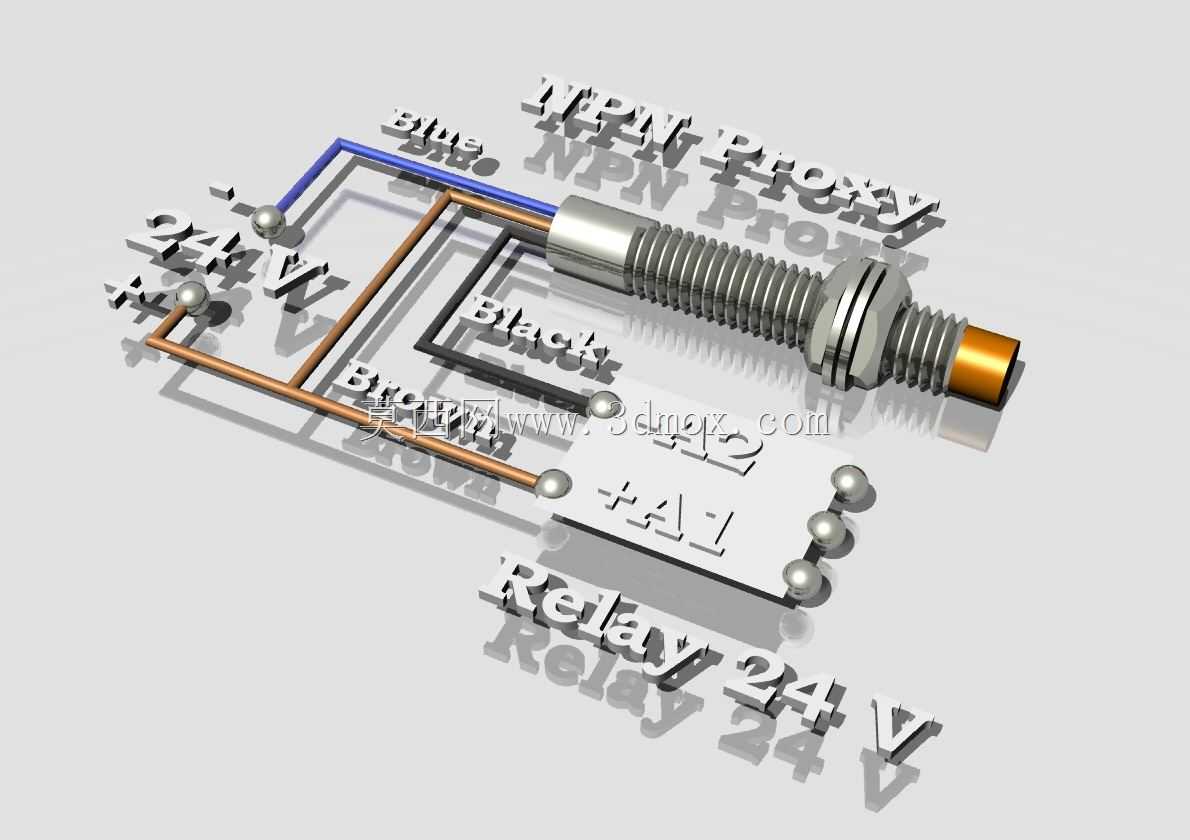

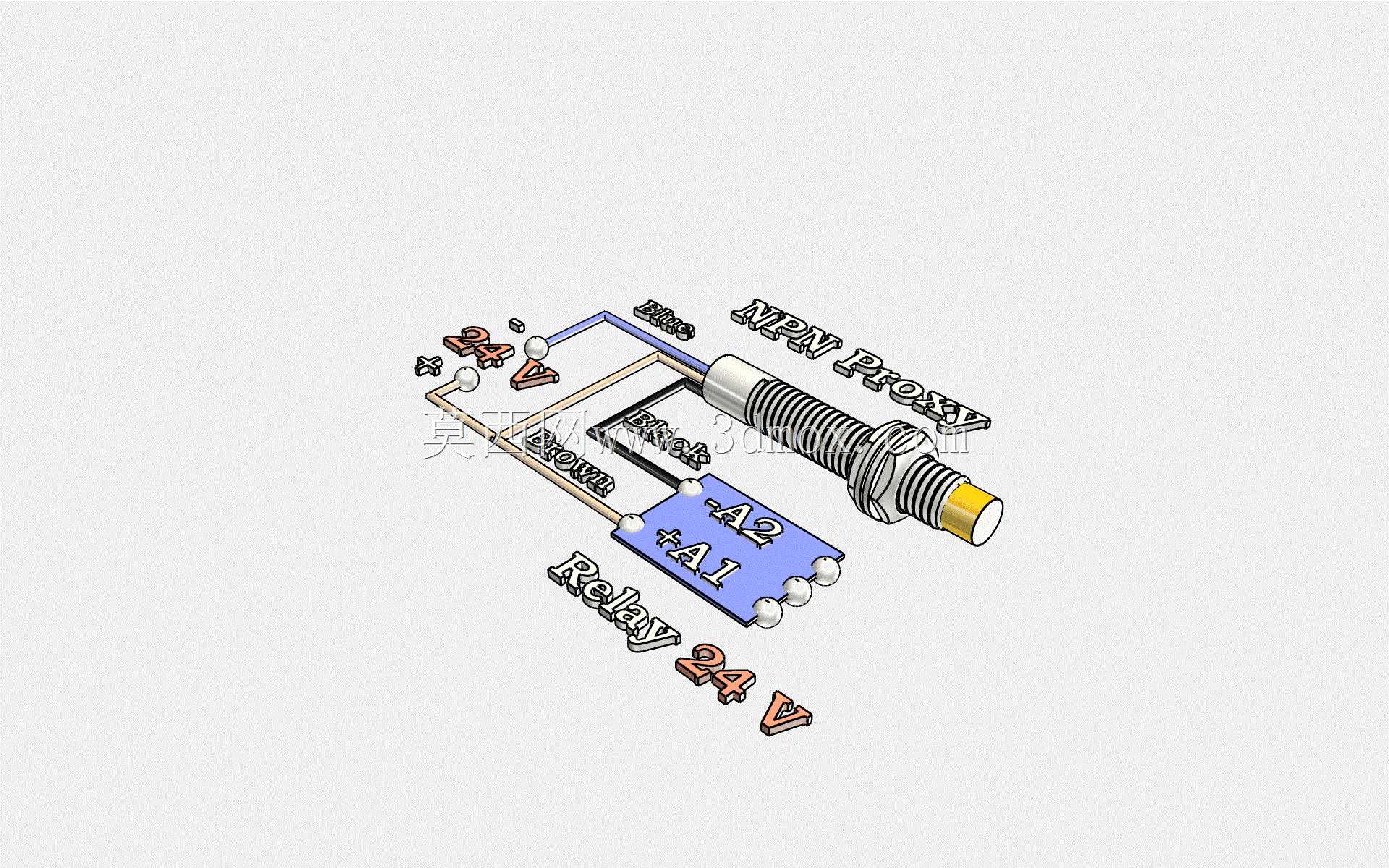

这套接线方案广泛应用于自动化生产线物料检测、设备工位限位、工件到位触发等工业场景，是离散制造业电气控制回路中最基础也最常用的传感-执行衔接方案，能够实现非接触式的位置信号采集到负载通断控制的信号转换，无需额外增设信号放大模块，适配绝大多数24V直流供电的工业控制场景。该方案核心采用三线制NPN型接近传感器搭配24V直流继电器，传感器负责无接触检测金属被测物的位置，当检测到目标物体进入感应范围时，传感器内部输出端导通，将信号传递给继电器线圈回路，驱动继电器触点吸合，进而可控制后续电磁阀、指示灯、接触器等更大功率负载的通断，全程无需机械接触触发，不会磨损检测部件，响应速度快，重复定位精度高，适合高频次的工位检测需求。设计过程中严格遵循低压直流控制回路的接线规范，传感器棕色线接24V直流正极，蓝色线接24V直流负极，黑色输出线接继电器线圈的A2端子，继电器线圈A1端子直接接24V直流正极，形成完整的线圈驱动回路；布线时特意将动力回路与信号回路的走线做了区分规划，避免强电干扰导致传感器误触发，同时预留了足够的接线余量，方便现场安装时调整走线长度，传感器采用标准M12螺纹外壳设计，安装时可通过两个锁紧螺母在安装支架上灵活调整感应面的伸出长度，适配不同的检测距离需求，安装开孔直径仅需12mm，对安装空间的要求极低，继电器采用标准导轨安装结构，可直接卡装在电气柜的标准DIN导轨上，线圈接线端子采用螺丝压接结构，接线牢固不易松脱，触点侧预留了多路常开常闭触点扩展位，可同时触发多路控制信号。整套接线结构紧凑，元器件均采用工业级标准件，互换性强，后期维护更换无需改动原有布线，可直接替换同规格元器件，能够在-25℃到65℃的常规工业环境下稳定工作，抗振动、抗干扰能力符合工业现场使用要求，可直接嵌入各类非标自动化设备、流水线检测工位、机床上下料机构的控制回路中使用。
