混流式水轮机调速分配核心装置结构

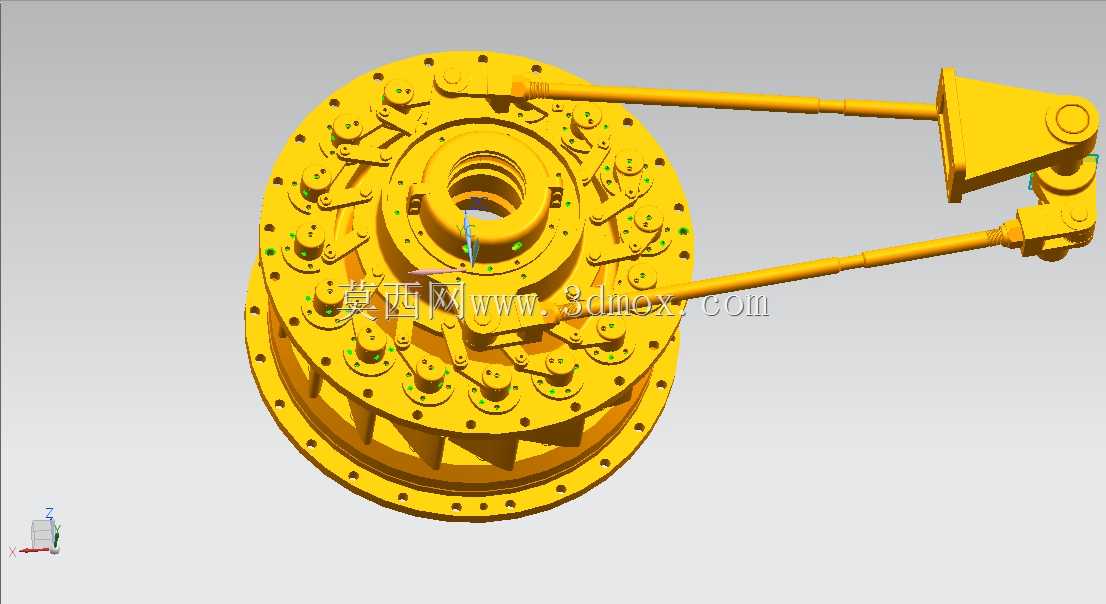

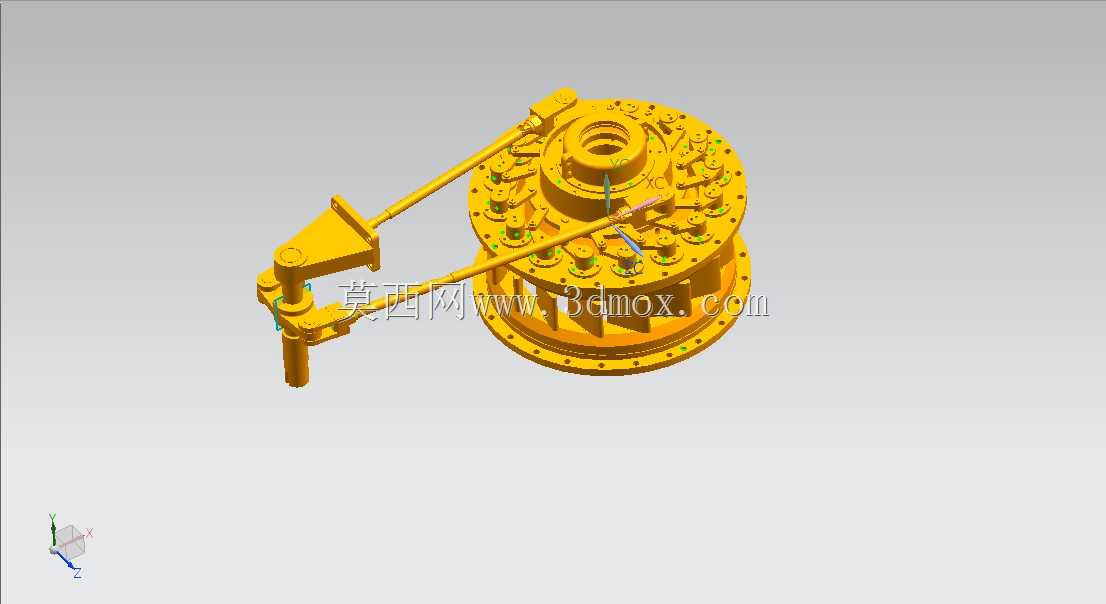

该装置应用于水力发电站的混流式水轮机组中，是水轮机调速系统的核心执行部件，承担着将调速器输出的控制动力同步传递至所有活动导叶的关键作用，直接决定水轮机组的出力调节精度与运行稳定性。在水电站实际运行场景中，当电网负荷出现波动时，该分配装置会接收到调速器的动作指令，通过自身的联动结构同步驱动周向均匀布置的所有导叶转动，精准调整导叶的过流开度，改变进入水轮机转轮的水流量大小，从而实现机组出力的实时匹配，保障电网频率稳定在标准区间，同时在机组启停、事故停机工况下，可快速驱动导叶全关，切断水流通道，避免机组出现飞逸等危险工况。从功能特性来看，该装置采用周向辐射式的联动布局，中心设置与调速轴对接的安装基座，外圈沿圆周方向均匀布置与各导叶拐臂对应的连接点位，通过两组对称布置的传动推拉杆与外部动力执行部件连接，能够保证所有导叶的转动角度完全同步，不存在动作滞后或开度偏差，有效避免因导叶开度不均引发的水力不对称、机组振动等问题，整体结构刚性充足，可承受水流冲击带来的交变载荷，长期运行无明显形变。设计过程中，首先围绕混流式水轮机的转轮直径、额定水头、设计流量参数确定分配盘的基准直径，保证所有连接拐臂的转动行程与导叶全开至全关的转动角度完全匹配，避免出现过位或开度不足的问题；其次对传动连杆的长度、铰接点位置进行反复校核，确保整个传动过程无卡滞、无死点，传动效率达到最优；同时在所有铰接位置预留了润滑与密封结构的安装空间，适配水电站潮湿多尘的运行环境，降低日常维护频次。外形与安装边界方面，主体分配盘为圆形法兰式结构，中心设置贯穿的主轴避让孔，可直接套装在水轮机顶盖上的固定支座上，外圈的法兰连接孔位与顶盖安装点位完全对应，无需额外改制即可完成装配；侧向伸出的两组传动推拉杆长度经过精准匹配，末端的铰接接口与调速器接力器的输出端适配，整体安装后不会与水轮机其他附属部件产生运动干涉，所有外露部件均做了圆弧过渡处理，避免应力集中，同时减少水力损失。
