波音737甚高频无线电控制面板结构设计

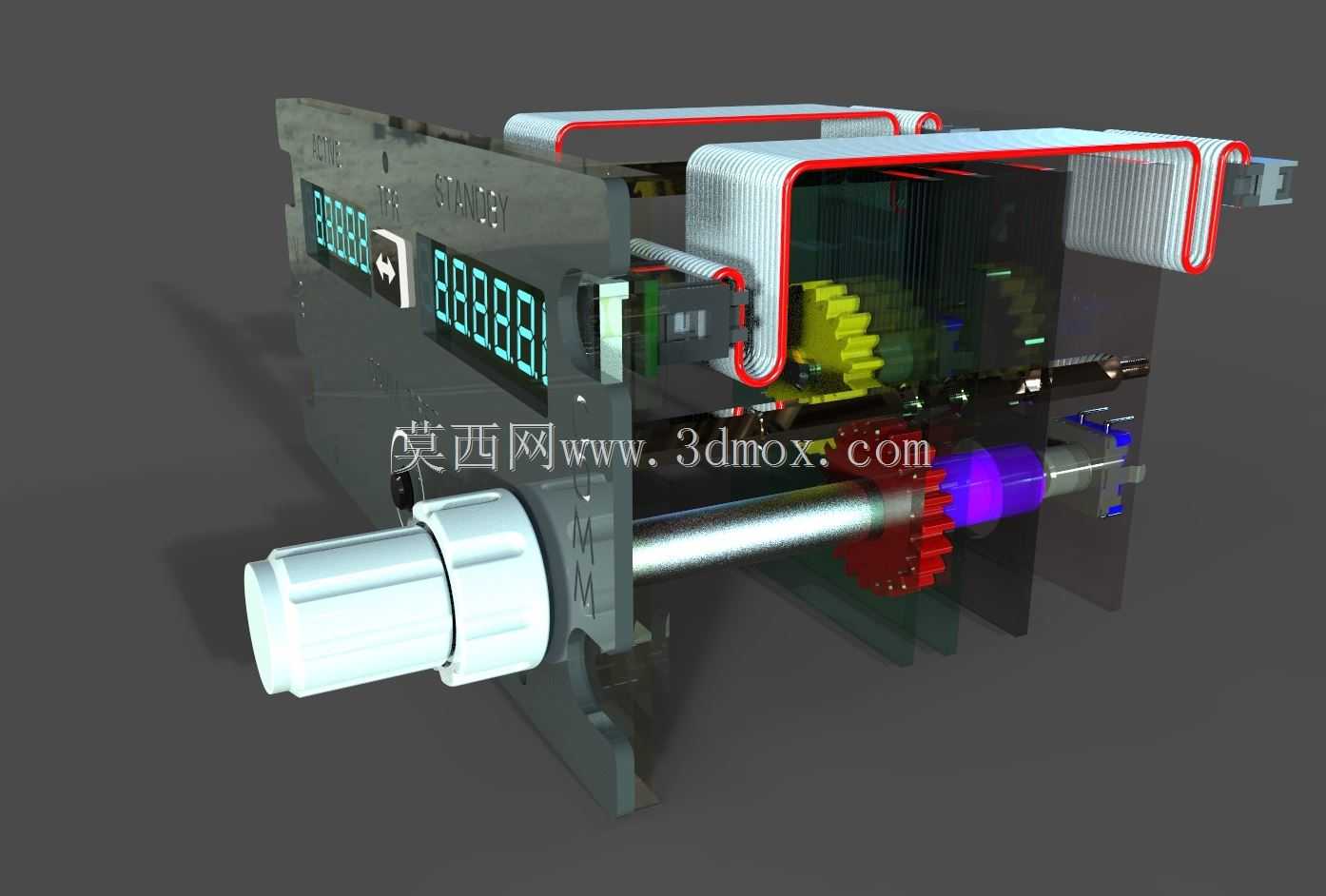

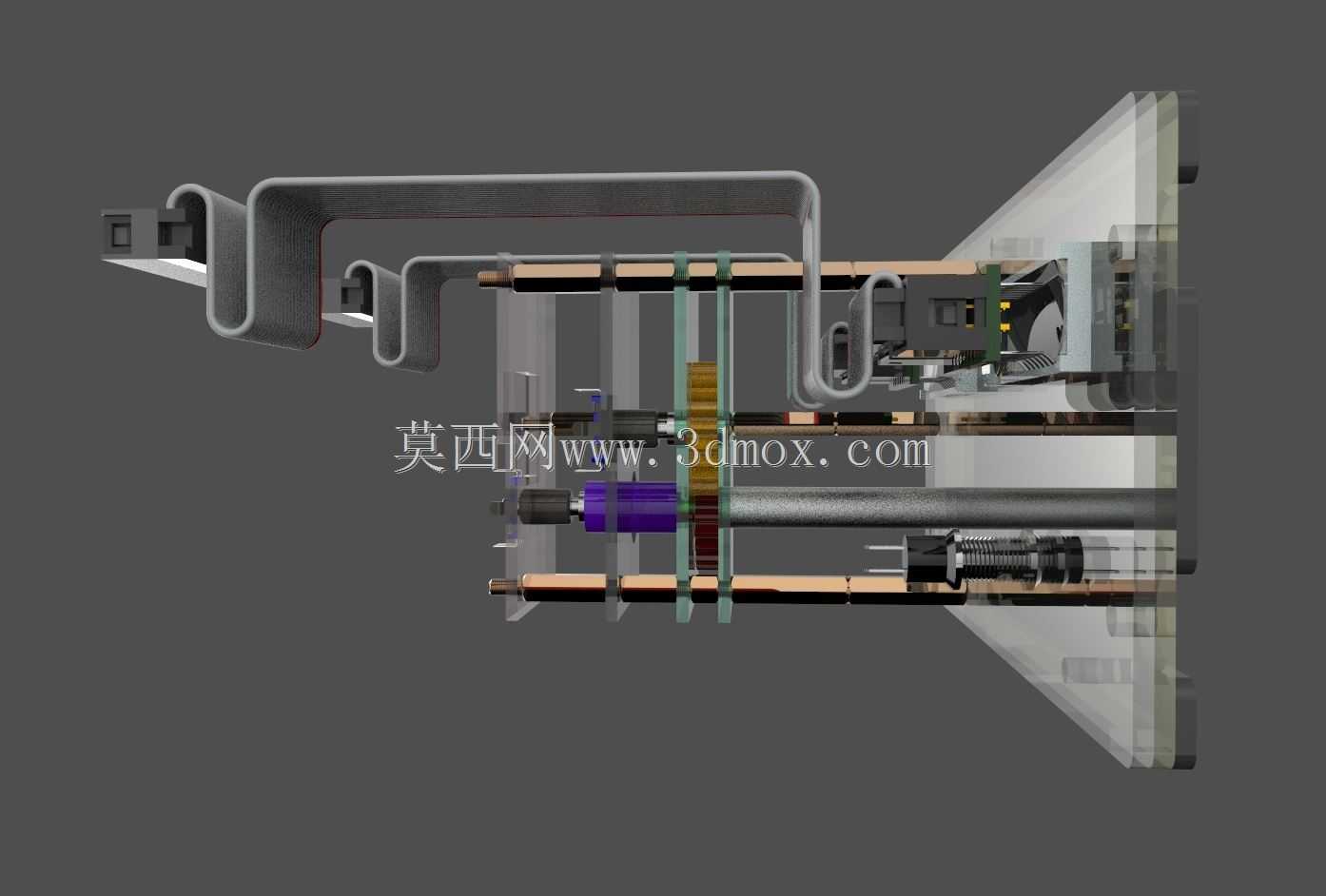

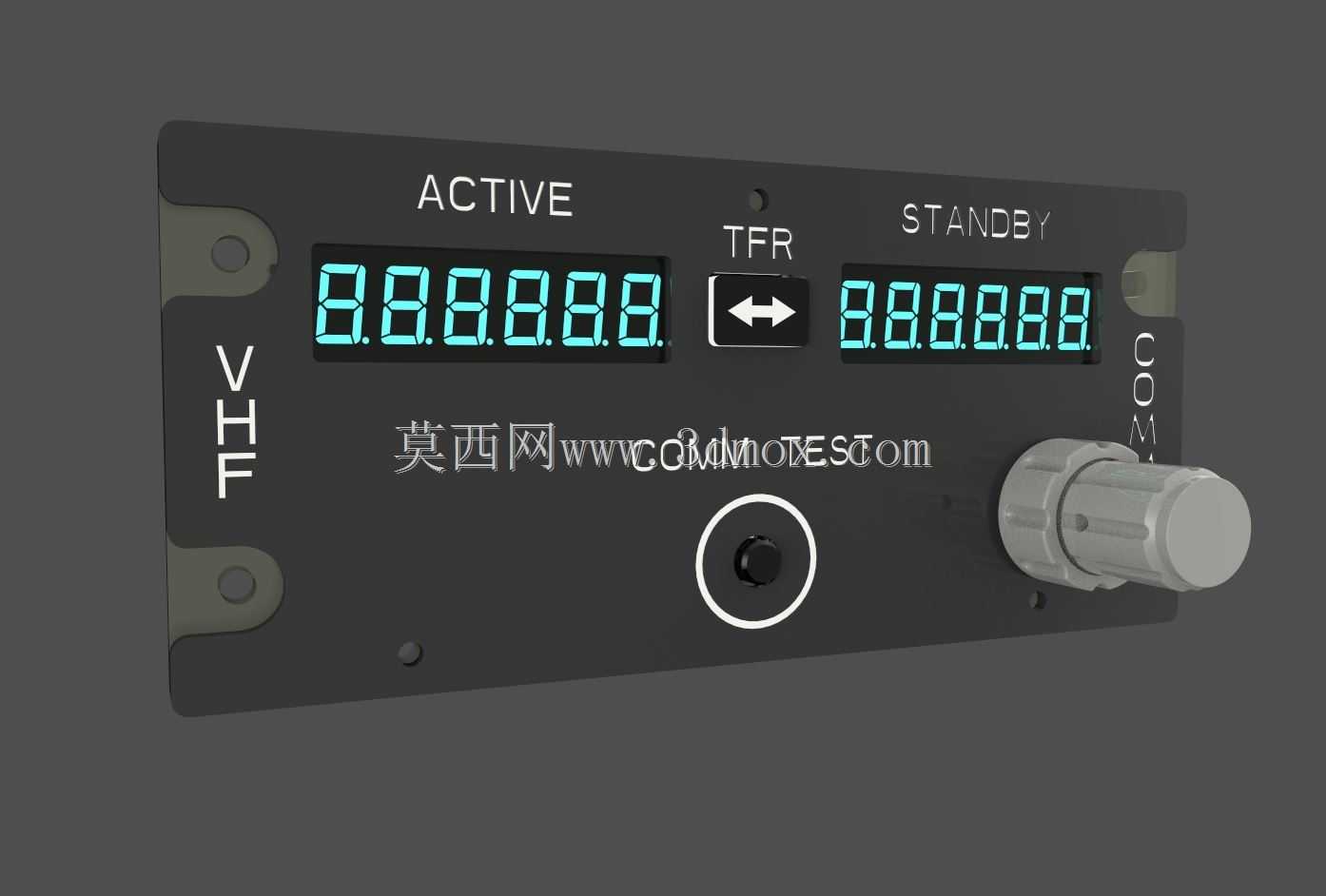

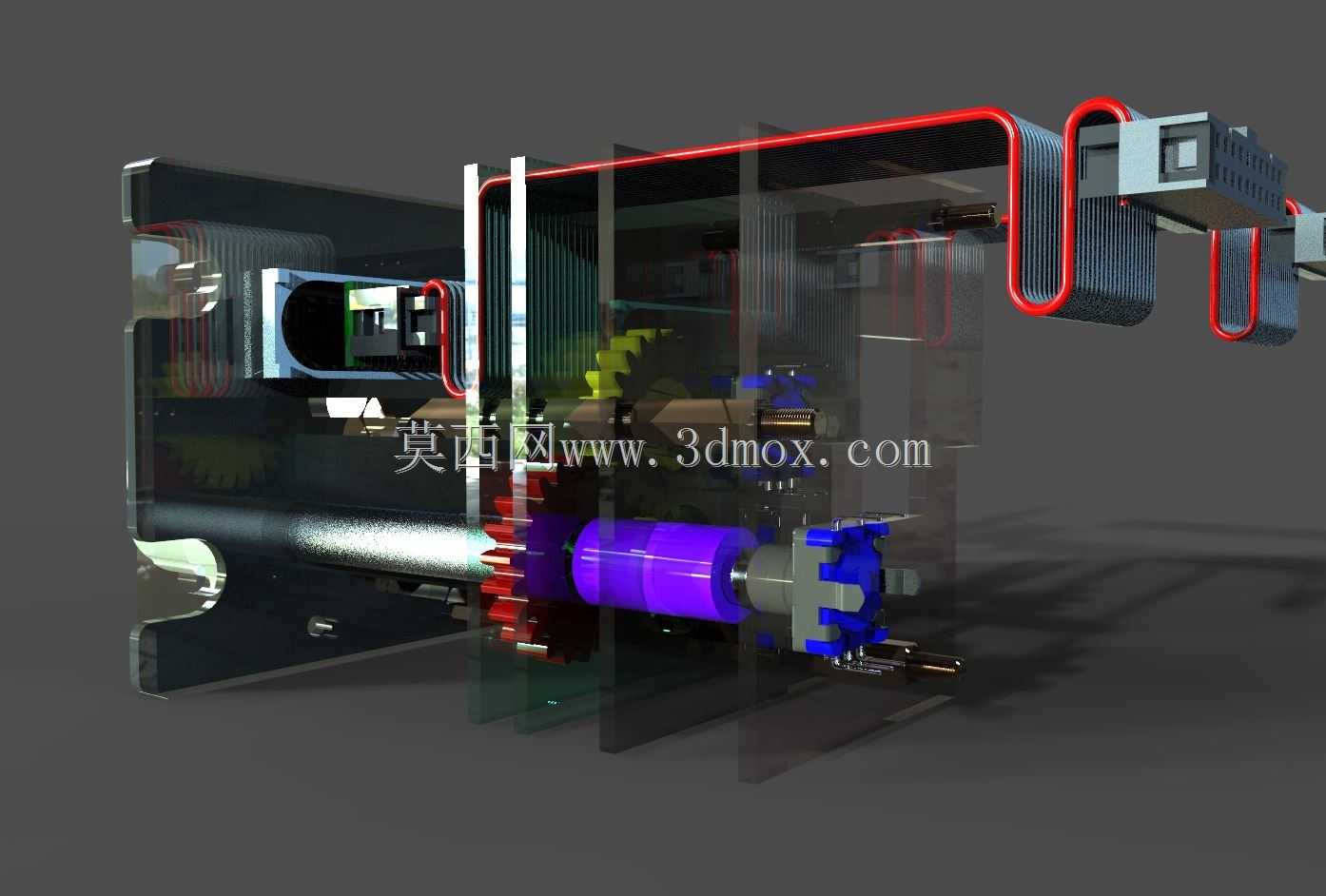

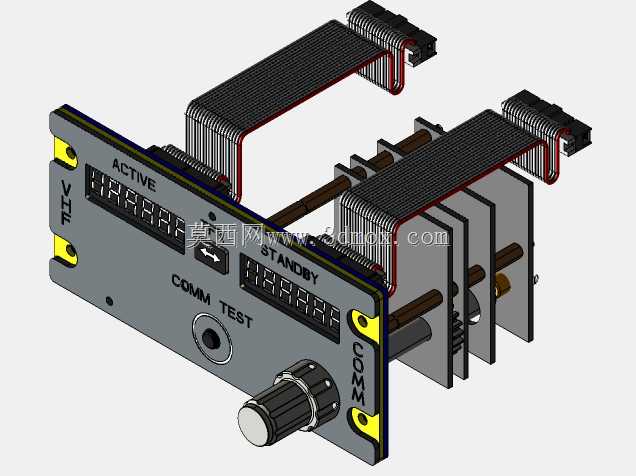

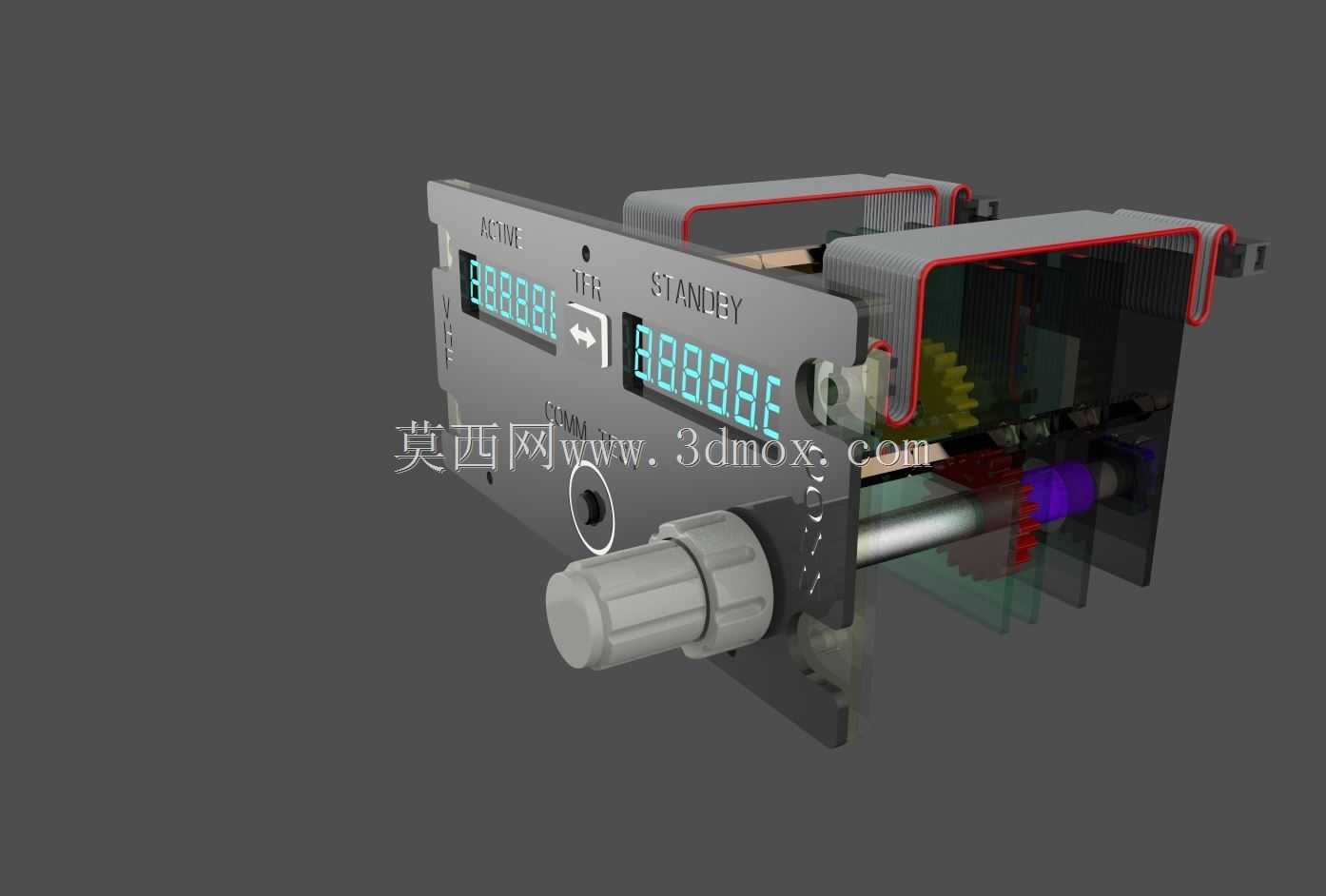

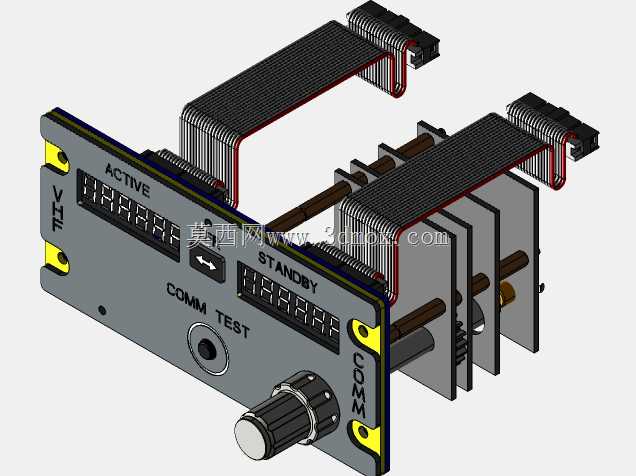

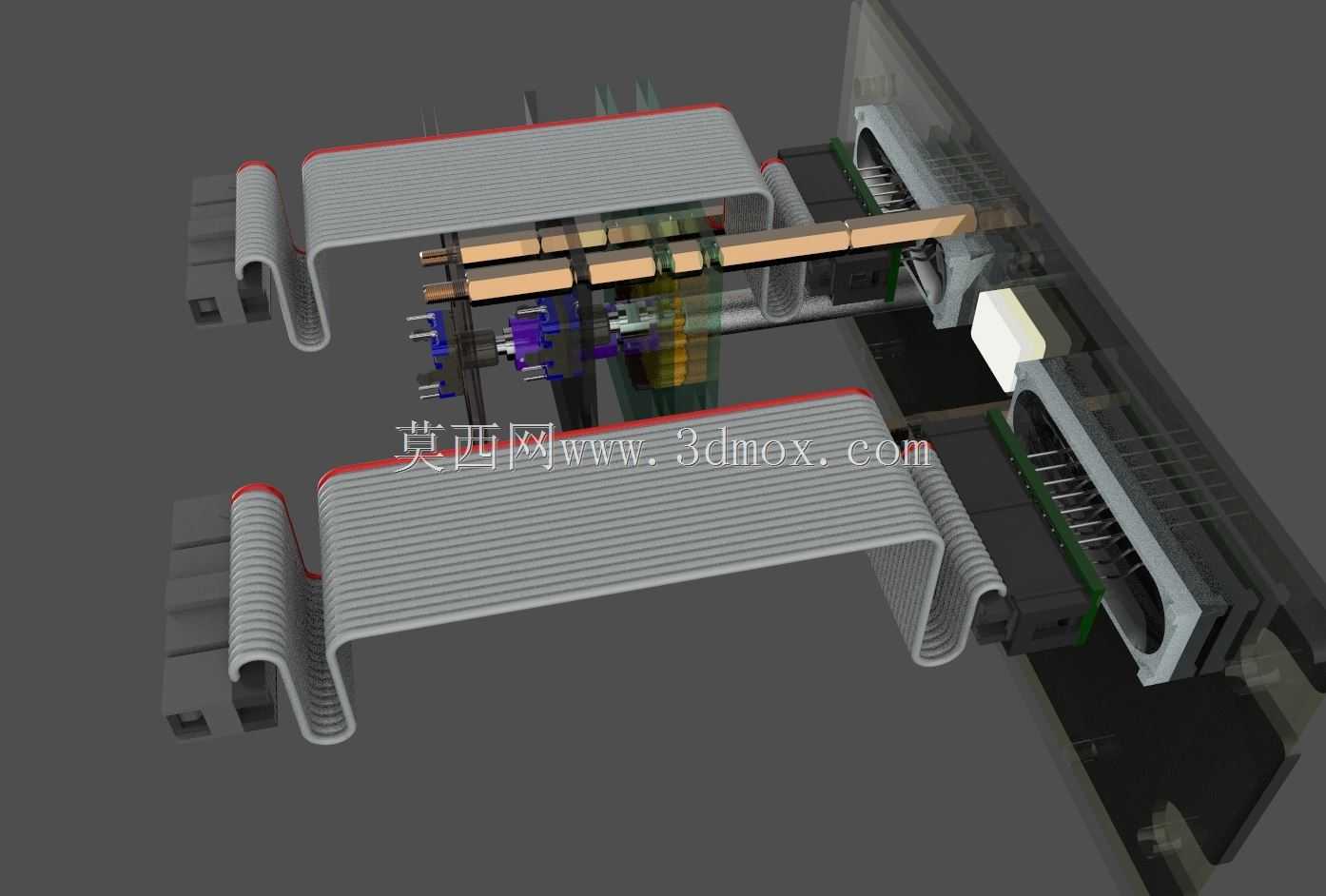

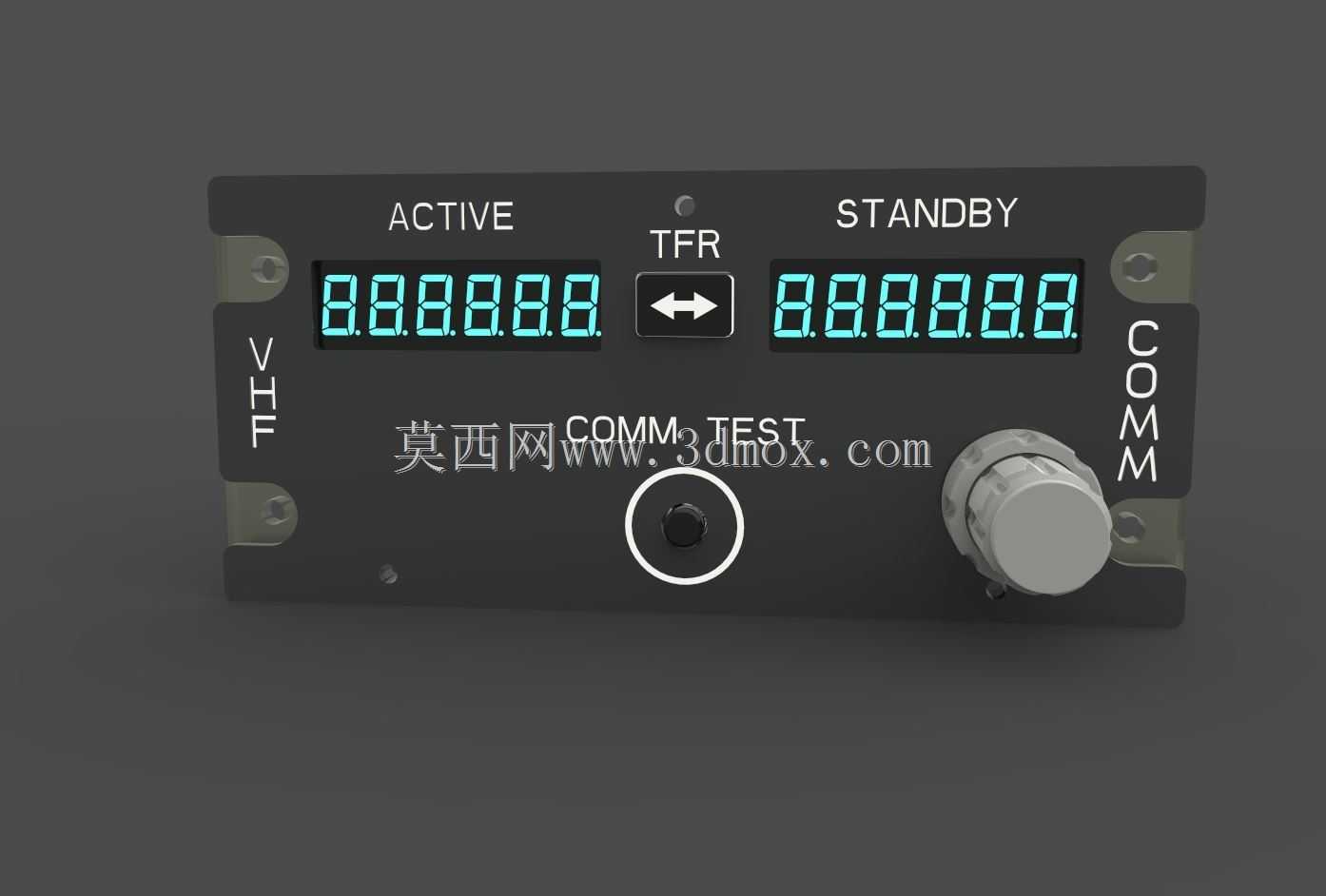

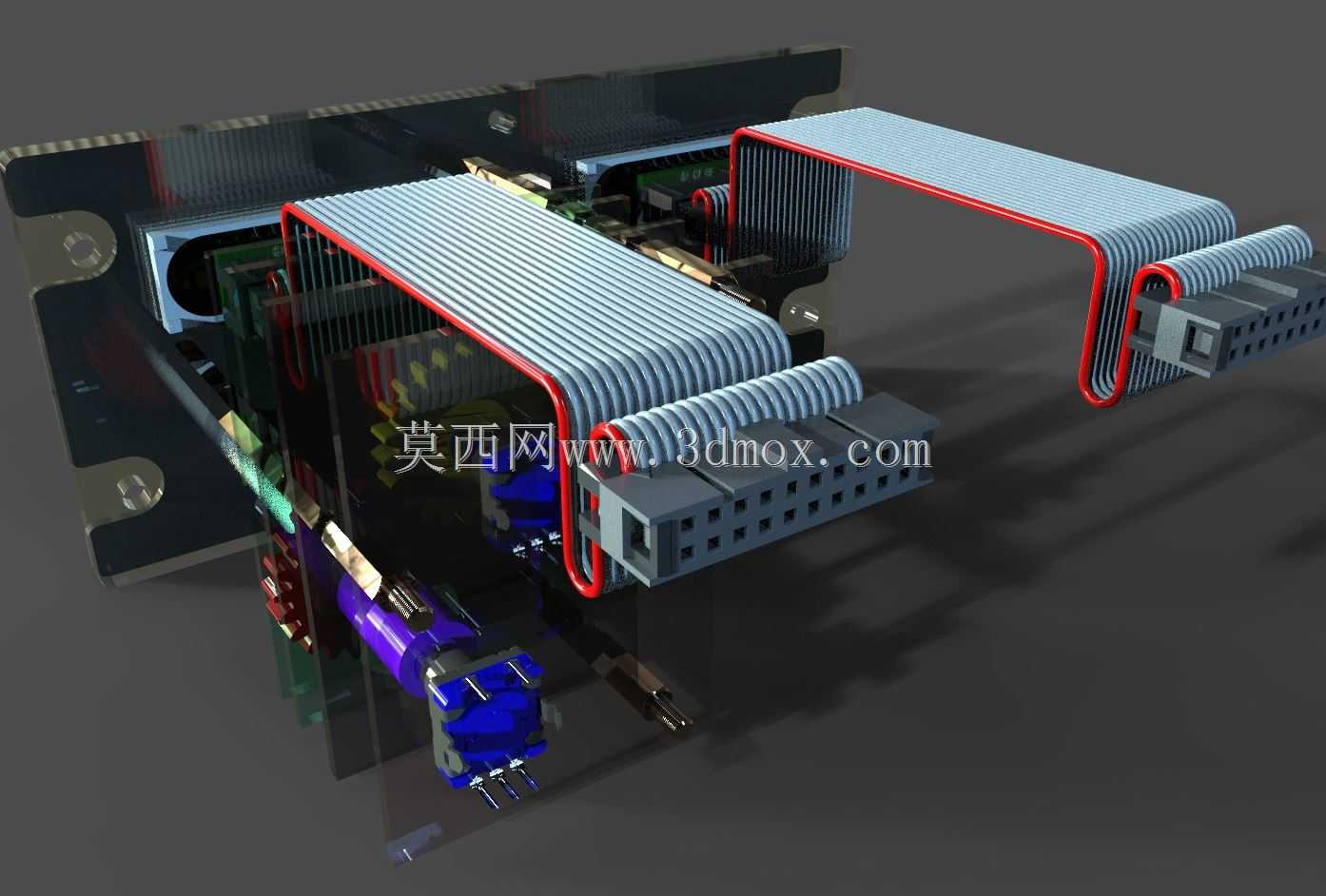

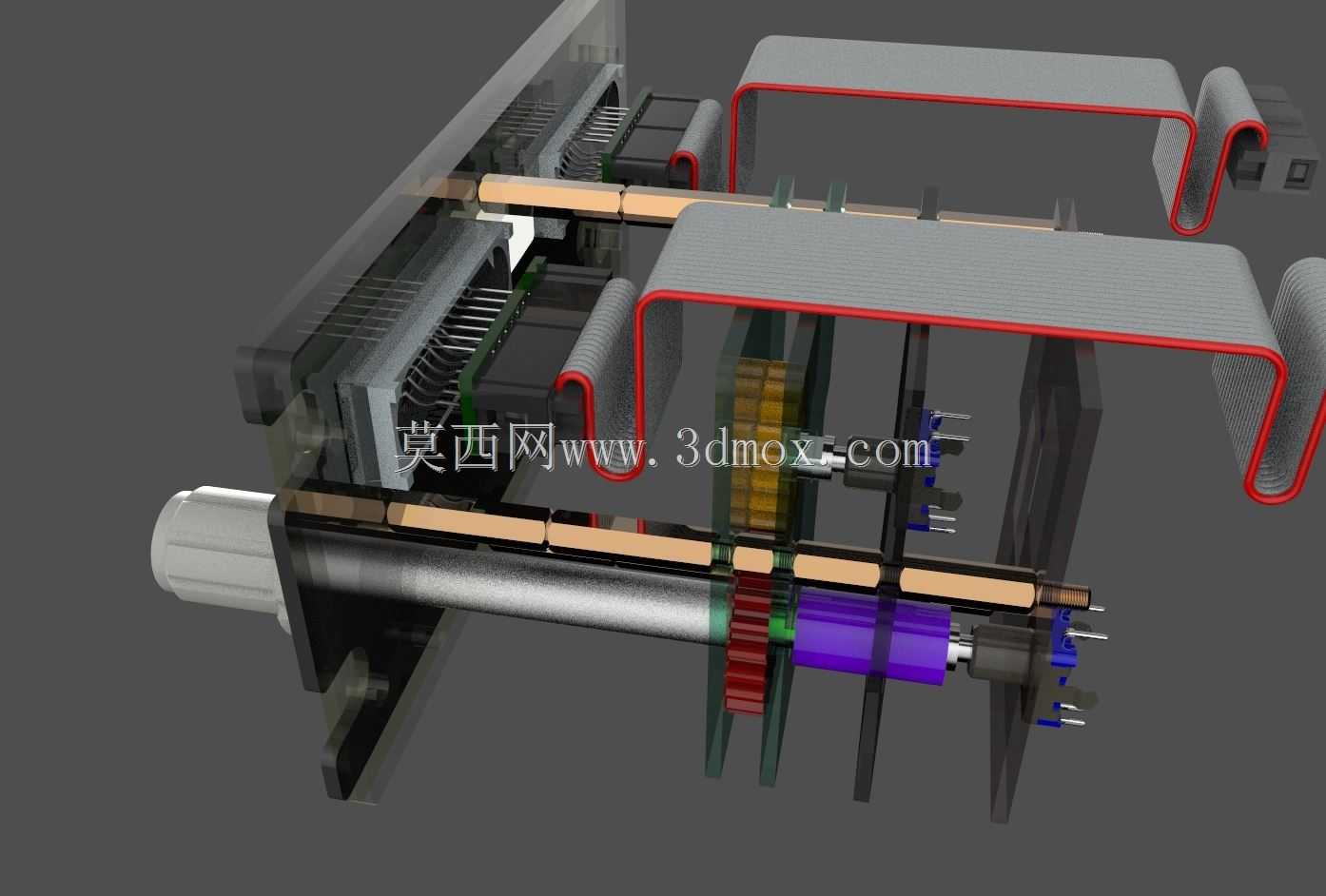

该结构件为民用客机驾驶舱内的甚高频无线电操控面板组件，主要应用于民航干线客机的驾驶舱航电操控区域，是机组执行地空语音通讯、频率切换操作的核心人机交互载体，安装于驾驶舱中央操纵台与顶部电子面板之间的飞行员伸手可及区域，适配波音737系列机型的驾驶舱布局规范，满足机组在巡航、起降、地面滑行全阶段的通讯操作需求。面板正面集成两组数码频率显示窗，分别对应备用频率与当前使用频率的数值展示，显示窗旁设置状态标识区，标注设备待机、工作的状态提示，正面配置大尺寸阻尼调节旋钮，旋钮表面做防滑滚花处理，适配飞行员戴薄款操作手套时的旋转调节需求，旋钮旋转行程对应频率的步进调节逻辑，每格旋转对应固定的频率调整步长，避免操作时的频率误调。面板内部采用齿轮组传动结构，其中传动路径上设置22齿主模块齿轮、1.6毫米直径轴齿轮、2.8毫米直径输出轴，不同模数的齿轮搭配实现旋钮旋转动作的精准力矩传递，既保证调节时的清晰档位反馈，又通过齿轮减速比匹配实现频率调节的精度控制，避免旋钮轻微晃动带来的频率漂移。内部结构预留显示模块、电路连接板的安装卡槽，两侧设置带红色密封胶条的快拆盖板，既方便日常维护时的内部器件检修，又能满足驾驶舱内的防尘、防泼溅要求，整体安装边界匹配原有航电面板的标准安装位，无需改动原有操纵台的开孔尺寸即可完成替换安装，面板背面预留标准通讯接口的插接位置，适配机上现有航电线路的对接规范，无需额外转接线路即可完成设备的装机适配。设计过程中充分考虑驾驶舱内的人机工程要求，旋钮的操作力矩控制在适合单指旋转的阻尼范围，显示窗的倾斜角度匹配飞行员坐姿状态下的视线角度，避免强光下的显示反光问题，内部齿轮组采用耐磨材质设计，满足数万次旋转调节的使用寿命要求，适配民航客机长周期运营的使用需求，整体结构兼顾操作手感、传动精度与装机适配性，可直接用于航电设备的结构验证、教学模拟设备的部件生产等场景。
