仿生扑翼飞行机构骨架结构设计

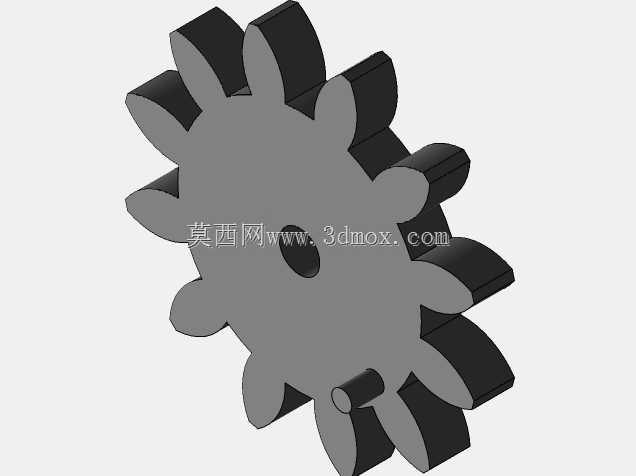

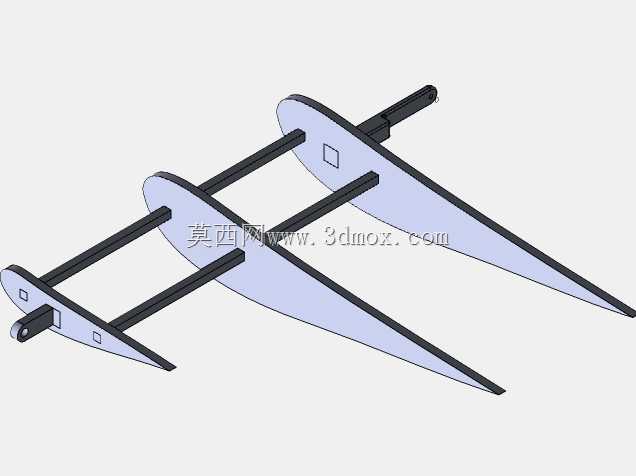

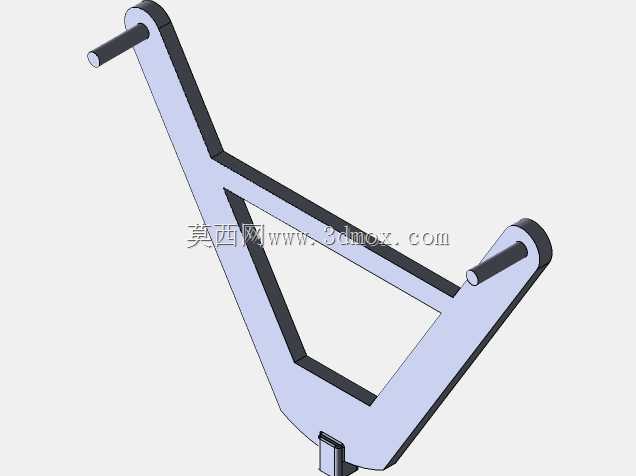

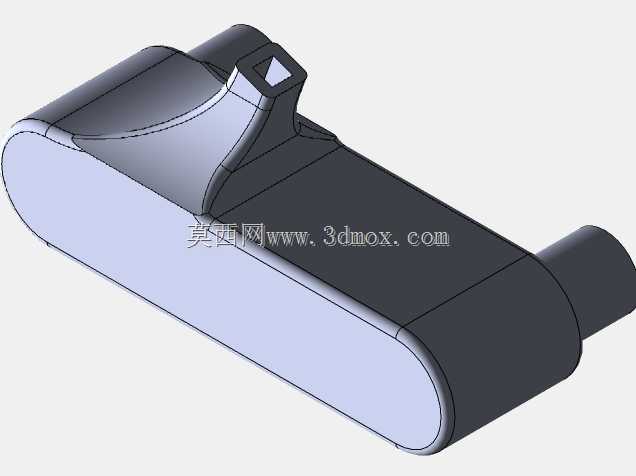

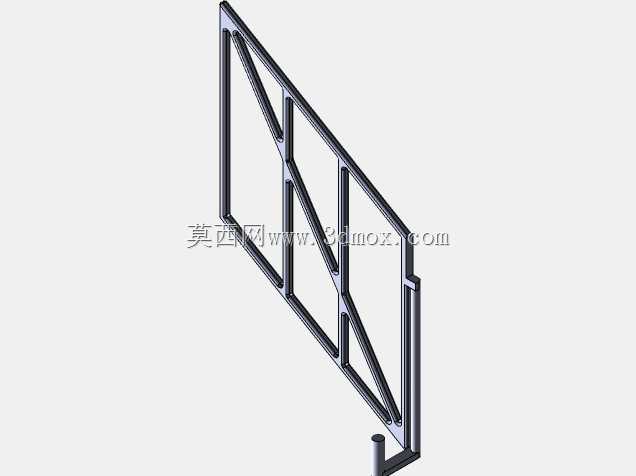

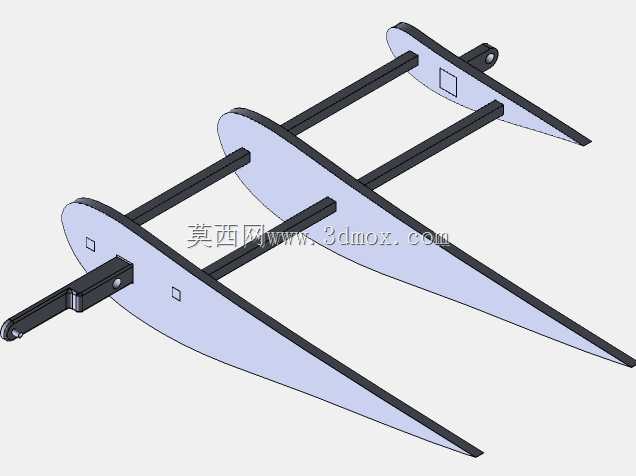

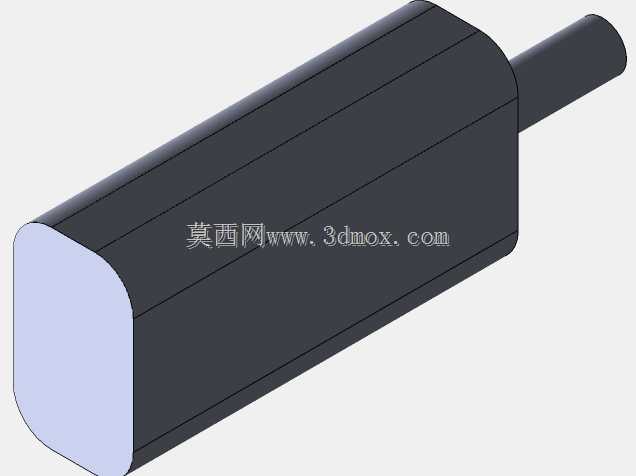

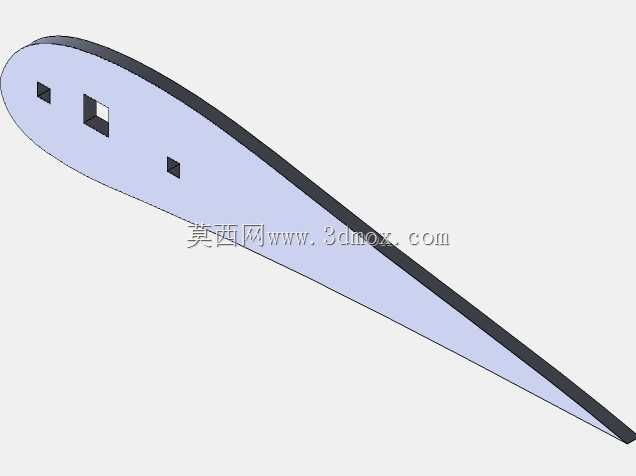

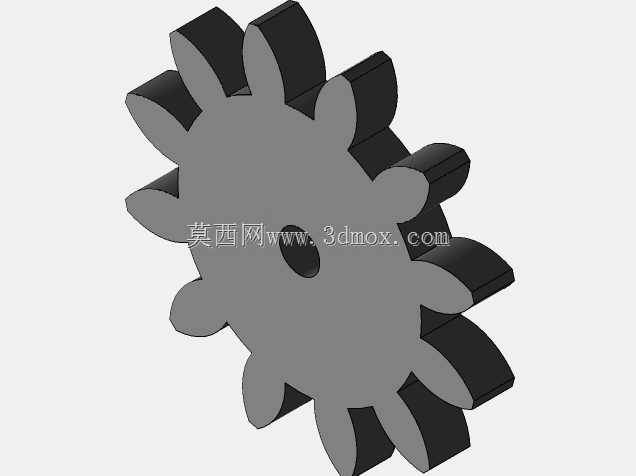

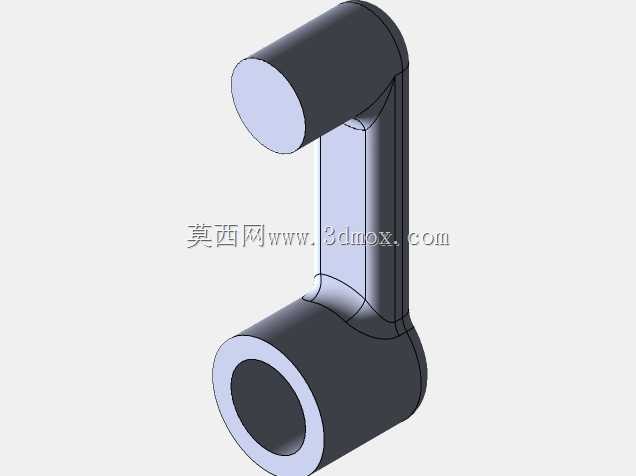

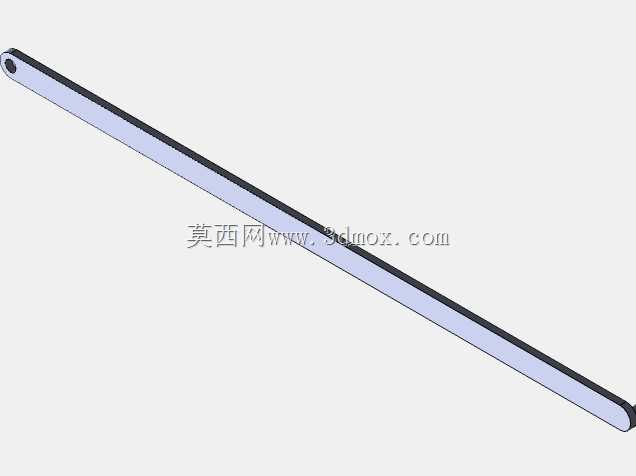

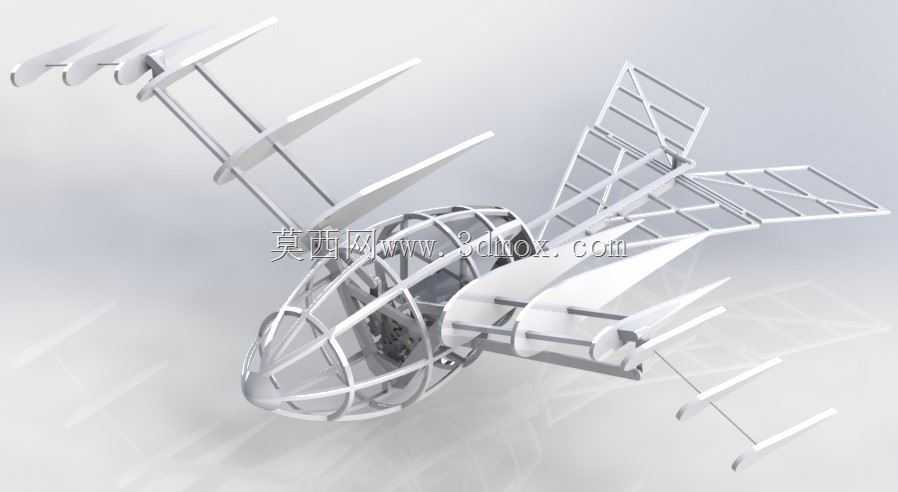

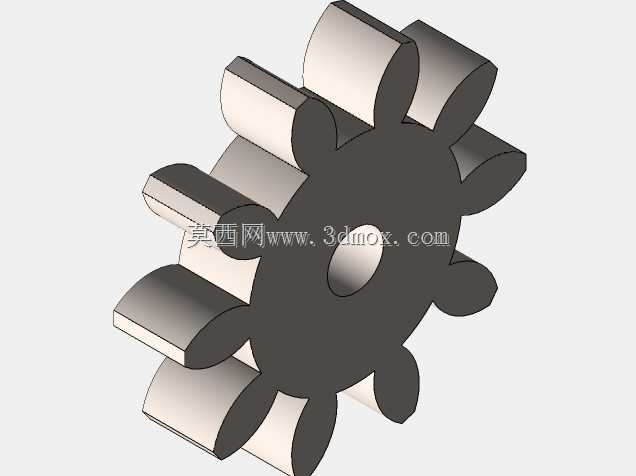

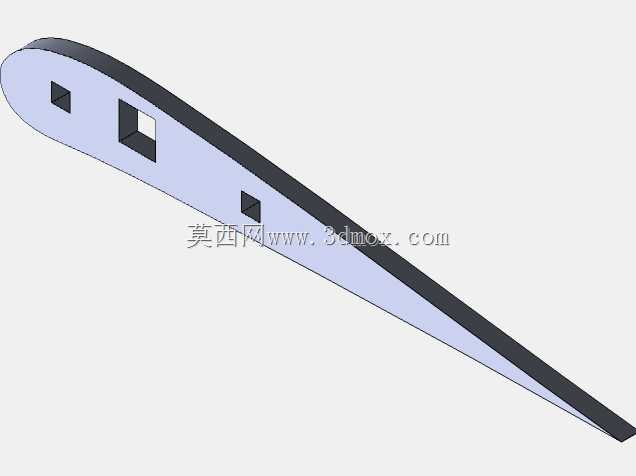

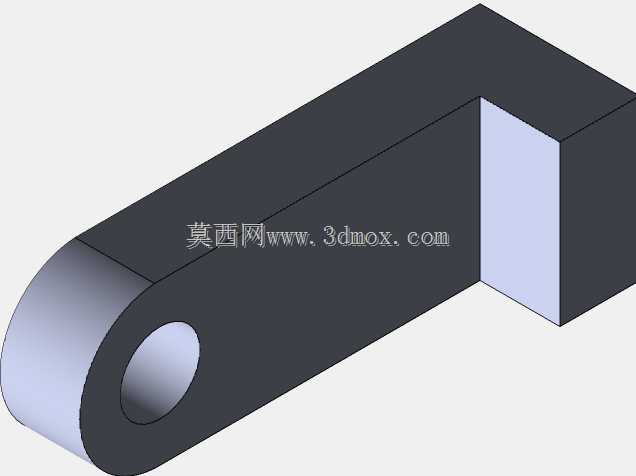

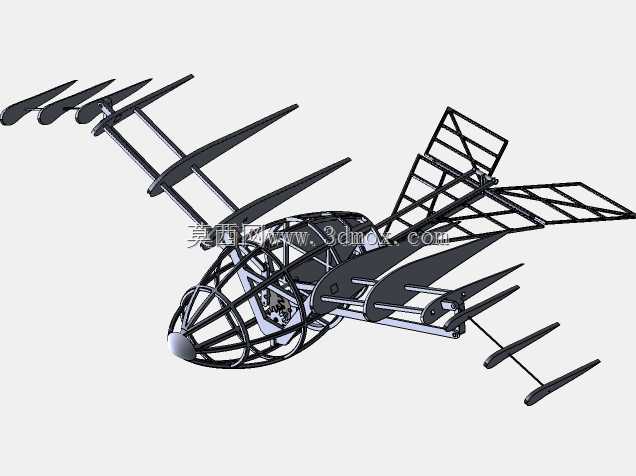

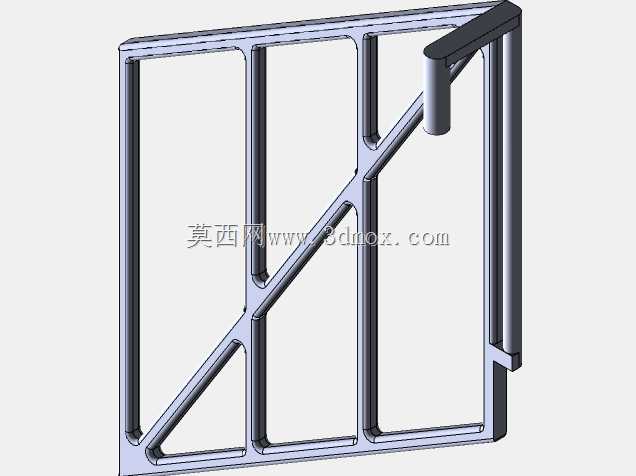

这款仿生扑翼飞行机构，主要面向微型仿生飞行器研发、航空院校教学实验、仿生机械原理验证等应用场景，可作为微型扑翼无人机的核心承载与传动基体，也可用于科普展项中的仿生飞行原理演示载体，帮助研发人员验证扑翼飞行的气动力特性、传动匹配逻辑，为后续整机轻量化设计、飞控系统适配提供可靠的结构基础。从实际用途来看，该机构承担了扑翼动作输出、整机载荷承载、翼面运动导向的核心作用，通过对称布置的多段翼面联动结构，模拟鸟类飞行时的翅膀扑动、扭转复合动作，相比固定翼或旋翼类微型飞行器，能在低雷诺数飞行环境下获得更高的气动效率，适配低空慢速侦查、狭小空间环境探测等特殊作业需求。在功能特性上，该机构采用镂空笼式机身骨架设计，在保证结构刚度的前提下最大限度降低自身重量，两侧翼面采用分段式铰接布局，每段翼肋通过独立的连杆与机身内部的传动主轴连接，可在动力输入时实现翼面从翼根到翼尖的时序性扑动，还原真实鸟类飞行时的翼面形变规律，尾部设置框架式安定面结构，预留了尾翼舵面的安装铰接位，可后续搭配舵机实现飞行姿态的调整控制。设计思路上，整体遵循仿生学优先、轻量化适配的原则，机身骨架采用环形笼式结构，将传动组件、动力组件的安装位全部集成在骨架内部，既可以保护内部传动构件不受外界碰撞损坏，又能通过镂空结构减少飞行时的空气阻力，翼面的连杆长度、铰接点位置经过反复匹配，确保扑动过程中两侧翼面的运动轨迹完全对称，避免飞行时出现偏航力矩，同时所有铰接位置都预留了标准的销轴安装间隙，方便后期装配调试时调整翼面扑动幅度，适配不同起飞重量的整机需求。从安装边界与尺寸适配来看，该机构整体为对称式布局，机身纵向长度与翼展宽度按照微型扑翼飞行器的常规尺寸比例设计，机身内部的动力安装位可适配微型直流电机与减速齿轮组的安装尺寸，翼肋位置预留了翼膜粘贴的固定边沿，尾部安定面的框架尺寸可匹配常规微型舵机的安装孔位，整体结构无突出的尖锐构件，所有杆件的连接位置都做了圆弧过渡处理，既可以减少飞行过程中的应力集中，也能避免装配调试过程中划伤操作人员，机构的重心位置设计在机身几何中心靠前位置，符合扑翼飞行器的纵向静稳定要求，后续搭配动力系统、电池与飞控组件后，无需额外增加配重即可满足整机重心配平要求。
