头戴式传感交互面罩结构设计方案

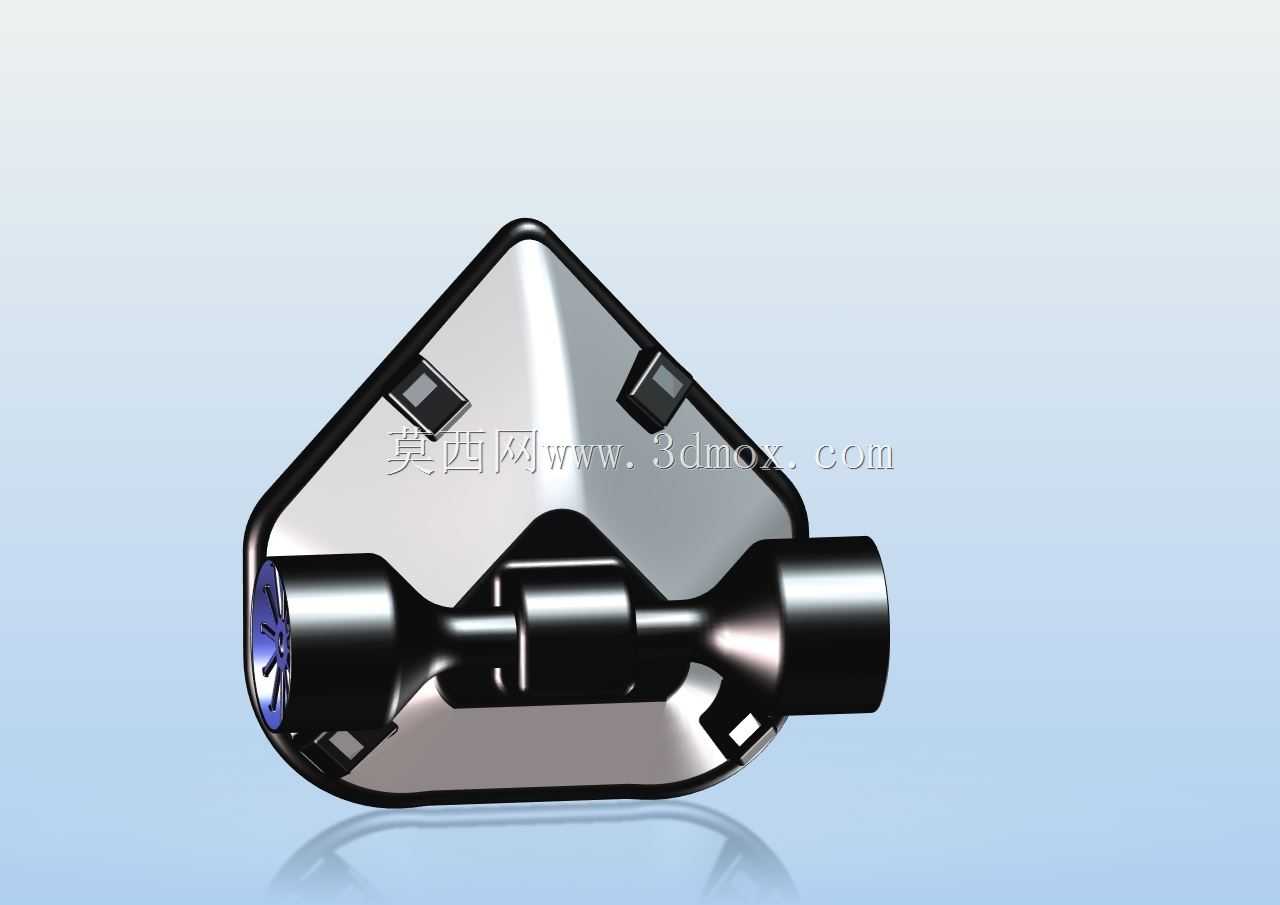

　　这款头戴式传感交互面罩的结构设计，首先围绕穿戴场景的实际使用需求展开，在工业巡检、特种作业环境下，作业人员需要在佩戴面罩完成面部防护的同时，实现环境参数采集、近距离数据交互的功能，这就要求面罩的整体结构不能照搬普通防护面罩的厚重设计，要在有限的壳体内集成传感模块、交互组件，同时平衡佩戴重量与结构强度。从结构布局来看，面罩主体采用近似菱形的切角壳体轮廓，这种轮廓设计并非单纯追求外观辨识度，而是适配人脸颧骨、额头的贴合曲面，切角位置刚好避开面部骨骼突出区域，减少长时间佩戴的压应力集中，壳体边缘做了连续的圆角过渡，既可以避免装配时的锐边划伤，也能为后续加装密封缓冲胶条预留安装位，胶条安装槽的深度控制在2.2mm，宽度1.8mm，刚好适配常规的硅胶发泡密封胶条，保证面罩与面部贴合时的防尘、防泼溅性能。

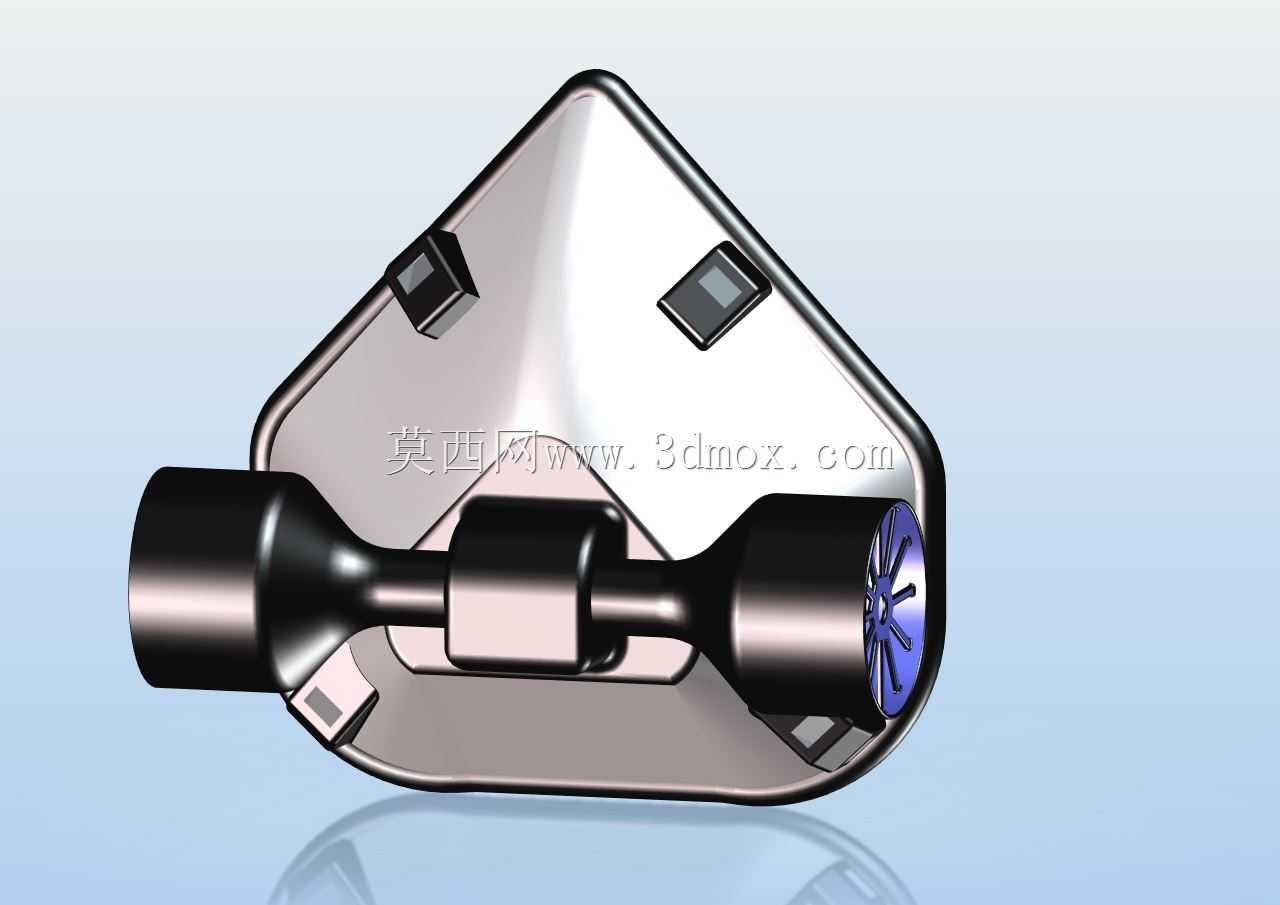

　　面罩正面的横向双筒结构是核心功能承载区，两个筒状结构并非对称等径设计，靠近佩戴者右侧的筒体内径比左侧大3mm，内部预留了传感模组的安装腔，可集成气体检测、光学传感等功能元件，筒体与主壳体之间采用一体式的连接桥结构，连接桥位置做了2mm的加厚处理，同时在连接桥与主壳体的衔接处设置了三角加强筋，避免佩戴过程中磕碰导致筒体断裂，筒体末端的格栅结构做了45度的斜向切角，既可以保证传感模块的进气、通光需求，也能阻挡大颗粒杂物直接进入筒体内部损坏元件。主壳体表面的两个方形沉台，是交互按键的安装位，沉台深度0.8mm，刚好让按键表面与壳体表面齐平，避免佩戴过程中误触，沉台内部预留了按键排线的走线槽，走线槽沿着壳体内侧的加强筋布局，不会占用内部的佩戴缓冲空间。

　　从安装边界来看，面罩整体的最大外轮廓尺寸控制在180mm×160mm×95mm，这个尺寸范围适配绝大多数成年人的头型尺寸，壳体后侧预留了绑带安装的挂耳结构，挂耳位置做了15度的向外倾斜角度，匹配绑带牵拉时的受力方向，挂耳上的绑带穿孔尺寸为12mm×3mm，可适配宽度10mm以内的各类弹性织带，不需要额外定制绑带配件，降低后续生产的配件采购成本。壳体内部的腔体净深为65mm，预留了足够的空间容纳佩戴者的眼镜、面部防护衬垫，不会出现佩戴时挤压面部的问题，腔体内部的四个角位置设置了定位柱，可直接固定内部的电路板、电池模块，定位柱的高度为8mm，柱体直径3mm，端部做了导向倒角，方便装配时快速对位。

　　在结构强度设计上，主壳体的基础壁厚设置为1.8mm，这个壁厚既能保证ABS或PC材质注塑成型时的流动性，避免出现缩痕、缺胶问题，也能满足日常使用中的抗冲击要求，在壳体的内侧非贴合区域，布置了网格状的加强筋，筋条厚度1mm，高度3mm，在不显著增加整体重量的前提下，将壳体的抗形变能力提升40%以上，即使受到1kg的落球冲击，壳体也不会出现开裂、形变触碰到内部元件的问题。筒体部分的壁厚设置为2mm，因为筒体属于外凸结构，磕碰概率更高，稍厚的壁厚可以提升抗冲击性能，筒体与连接桥的衔接位置做了R5的圆角过渡，避免应力集中导致的断裂问题。

　　从实际使用的功能逻辑来看，这款面罩的结构设计充分考虑了不同场景下的拓展性，筒体内部的安装腔采用标准化的圆形接口，可根据不同的使用场景更换不同的传感模块，比如在化工巡检场景下更换气体检测模组，在设备运维场景下更换红外测温模组，不需要重新开模制作壳体，只需要更换内部的功能模组即可，大幅提升了产品的场景适配能力。壳体表面的沉台按键位置，也预留了不同功能按键的安装孔位，可根据模组功能调整按键的定义，不需要改动壳体结构。另外，面罩的整体重量控制在120g以内（不含绑带和内部电子元件），长时间佩戴不会给颈部造成过大的负担，适合作业人员连续2-3小时佩戴使用，壳体表面做了细晒纹的表面处理，既可以避免使用过程中留下指纹、划痕，也能提升手持、佩戴时的摩擦力，减少滑落的概率。

　　在装配逻辑上，整个面罩的壳体采用上下扣合的结构，扣合位置设置了均匀分布的卡扣，卡扣间距控制在30mm以内，保证扣合后的缝隙均匀，不会出现翘边问题，扣合面预留了超声波焊接的焊线位置，对于密封要求更高的使用场景，可以直接通过超声波焊接实现上下壳体的密封连接，不需要额外打胶，提升装配效率。内部的元件固定全部采用螺丝+定位柱的方式，没有采用胶粘结构，方便后续的维修、元件更换，降低后期的维护成本。整体结构没有复杂的倒扣结构，注塑模具采用常规的两板模即可实现生产，不需要复杂的抽芯结构，能有效控制生产制造成本，适合批量量产。
