近海巡逻船用模块化集成卫浴舱设计

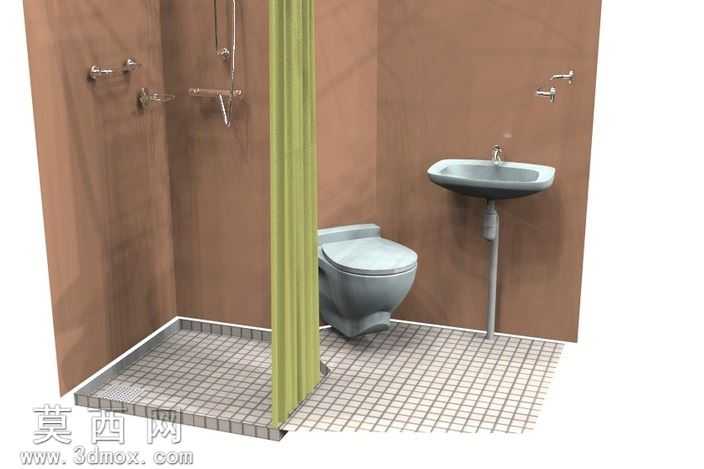

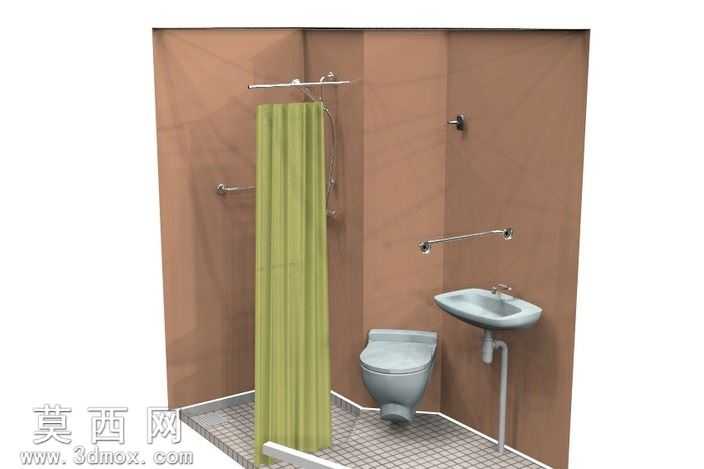

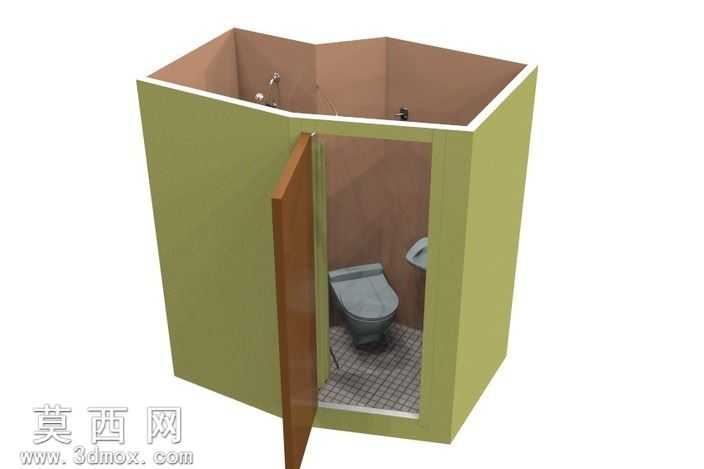

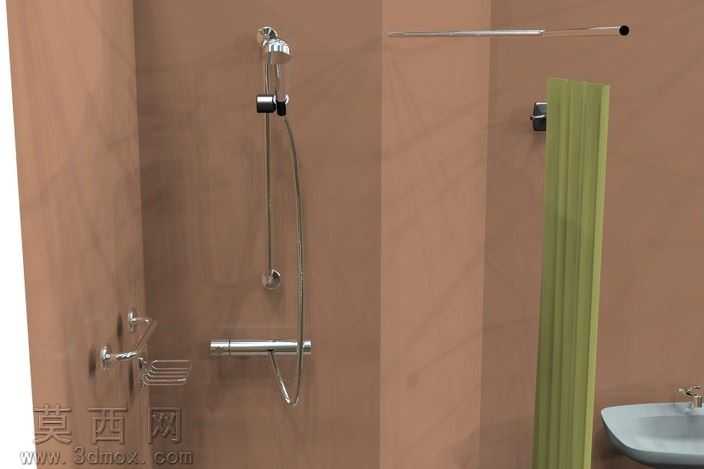

本模型为适配近海巡逻船的模块化集成卫浴舱三维设计成果，建模阶段严格遵循船舶舱室空间紧凑、安装便捷、耐潮抗腐的设计要求，采用参数化建模方式完成整体结构搭建。首先对卫浴舱的整体围壁进行建模，围壁采用适配船舶安装的一体化板式结构，预留了给排水管路、电路走线的隐藏式通道，同时在围壁对应位置精准预留了五金件安装点位，避免后期现场开孔破坏舱体密封性能。地面部分采用防滑格纹纹理的一体化防水底盘建模，底盘边缘设置凸起的挡水边结构，可有效防止淋浴积水外溢到舱外区域，适配船舶航行时的晃动工况。卫浴设施布局上，将淋浴区、坐便器、壁挂式洗手台进行紧凑排布，淋浴区设置独立的浴帘安装杆，搭配垂坠式浴帘实现干湿分区，浴帘杆采用弧形转角设计，在有限空间内最大化淋浴活动范围；坐便器选用船用专用的低位节水型款式，建模时还原了其与底盘的嵌入式安装结构，保障船舶颠簸时的安装稳定性；壁挂式洗手台采用薄边陶瓷盆造型，搭配墙排式下水结构，节省舱内地面空间，台盆上方预留了镜面、置物架的安装点位，满足船员日常使用需求。五金配件部分，对淋浴混水阀、扶手杆、毛巾架、纸巾架等部件进行了精细化建模，所有五金件均采用圆角钝化处理，避免船舶晃动时人员磕碰受伤，扶手杆的安装点位做了结构加强设计，可承受人员倚靠的冲击力。材质渲染阶段，围壁采用暖棕色耐潮饰面板材质，模拟船舶舱室内饰的温馨质感，地面格纹底盘做了防滑磨砂质感处理，陶瓷洁具赋予高光亮面的白瓷材质，金属五金件采用镀铬亮面金属材质，浴帘赋予半透明的防水布艺纹理，通过光影渲染还原真实舱室的光照效果，清晰呈现各部件的位置关系与结构细节。整体模块化设计可实现舱室整体预制、整体吊装上船安装，大幅缩短船舶舾装周期，同时各部件均采用标准化接口，便于后期维护更换，充分适配巡逻船长期离岸作业的使用需求。
