四联装舰载鱼叉导弹发射装置三维建模

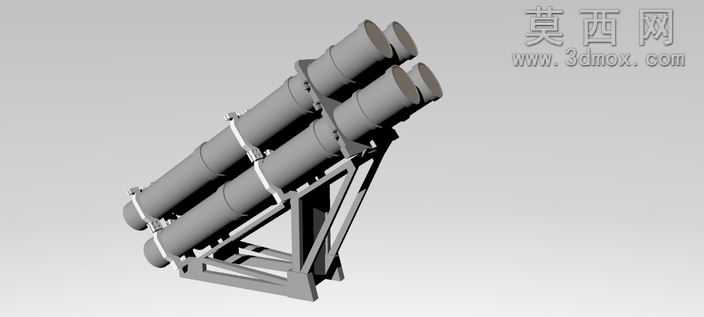

本作品为舰载四联装鱼叉导弹发射器的三维建模成果，建模阶段围绕真实舰载发射装置的结构比例展开，首先通过参考实物的公开尺寸参数，在三维软件中搭建整体装配基准，先完成底部支撑桁架的结构搭建：采用三角斜撑的框架式结构，通过不同规格的型材构件拼接形成稳定的承力基座，建模过程中对桁架的焊接衔接位置做了细节还原，保证支撑结构的力学合理性呈现。随后完成四根平行排布的导弹发射筒建模，每根发射筒按照真实储运发射筒的外形特征，还原了筒身的环形加强箍结构、前后端的密封端盖轮廓，以及筒身与固定抱箍的连接结构，抱箍构件通过参数化建模完成，精准匹配筒身外径，同时还原了抱箍与支撑桁架的连接固定点位，保证四个发射筒的排布角度、间距完全符合真实装备的倾斜发射角度要求，整体装配后发射筒呈固定仰角排布，满足反舰导弹的发射射向需求。材质与渲染阶段，针对不同构件做了区分化材质设置：支撑桁架与抱箍结构采用海军舰载装备常用的哑光深灰色金属材质，还原了金属构件表面的防锈涂层质感，适当添加了轻微的使用磨损纹理提升真实感；发射筒主体采用稍浅的哑光灰涂层材质，筒身的加强箍位置做了金属质感的细微区分，端盖位置还原了密封结构的橡胶材质哑光质感。渲染阶段采用柔和的均匀布光，避免过强的反光破坏装备的厚重感，通过多角度渲染完整展示发射器的整体外形、侧面支撑结构、发射筒排布细节，既可以清晰呈现整体装配关系，也能放大查看局部构件的连接细节。设计过程中优先保证结构还原的准确性，没有添加冗余的装饰性结构，所有构件都对应真实装备的功能部件，既可以作为舰载装备的展示模型使用，也可以作为相关武器装备科普、场景搭建的素材使用，模型的装配层级清晰，各部件可单独拆分查看，方便后续进行结构拆解演示或者二次编辑调整。
