Acrobat四旋翼无人机机架结构设计

该机架作为小型四旋翼无人机的核心承载结构，主要面向消费级航拍、室内穿越飞行、小型作业载荷挂载等应用场景，可适配轻量化图传模块、微型摄像单元、信号天线等外设部件，为飞控核心板、动力电调、电池组提供稳定的安装载体，同时在飞行过程中承接四个旋翼产生的升力与机动动作带来的交变载荷，保障整机结构在高速飞行、急转机动、轻微碰撞场景下的结构完整性。

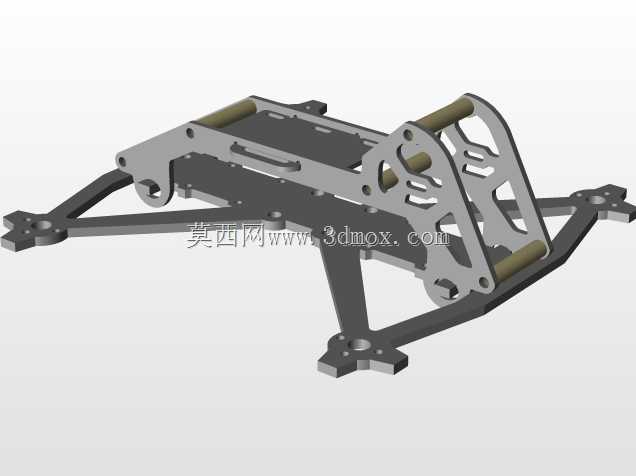

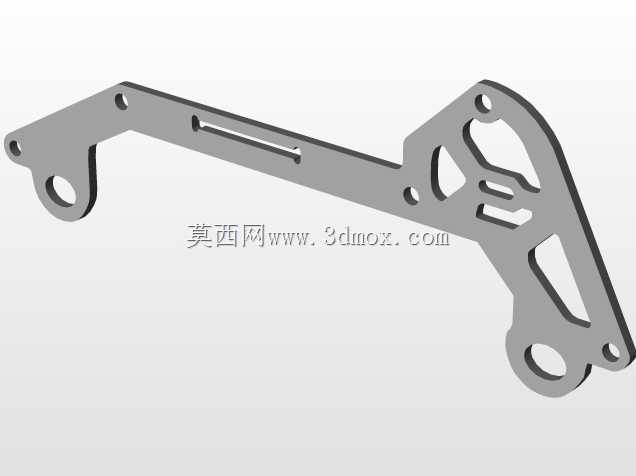

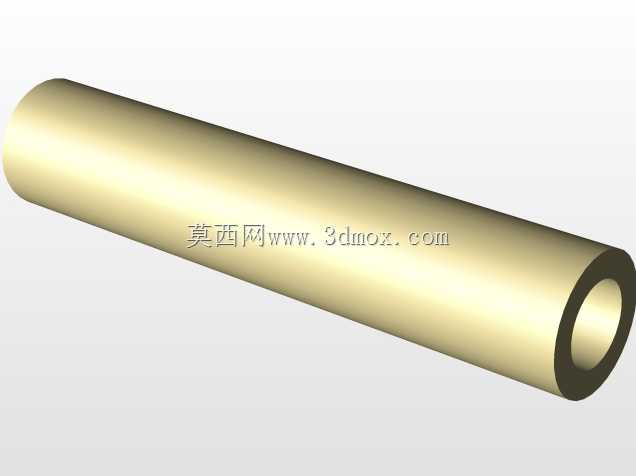

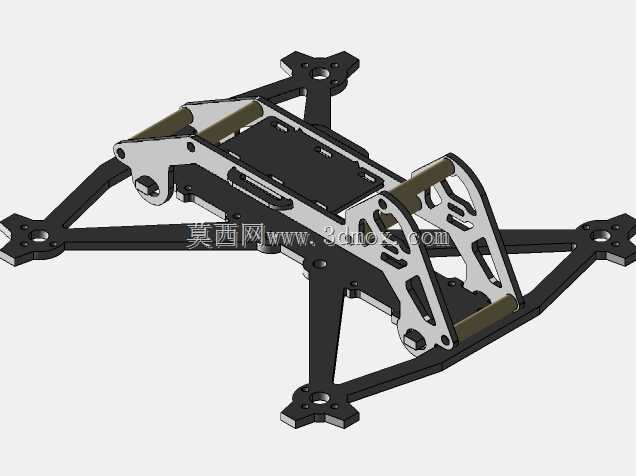

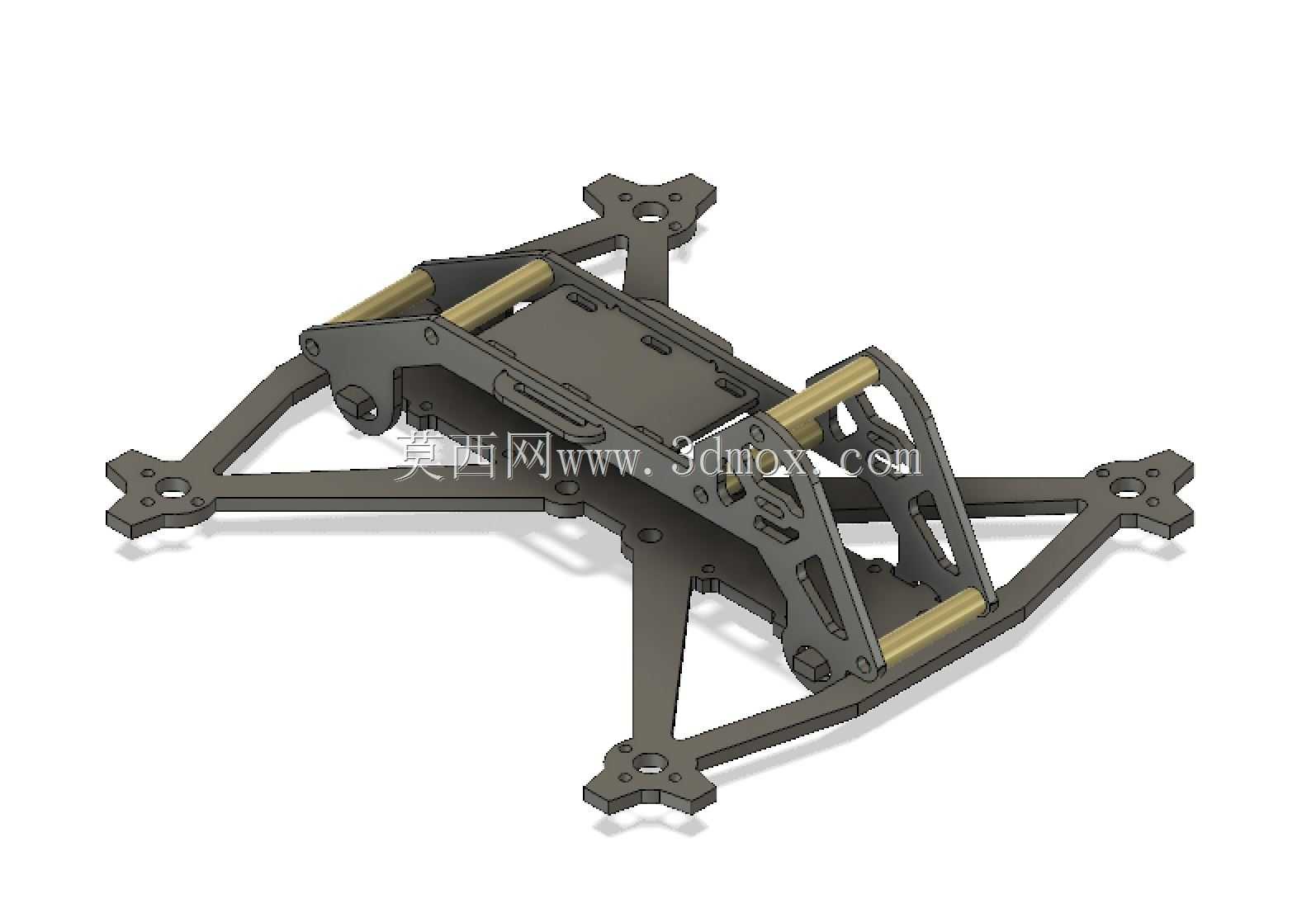

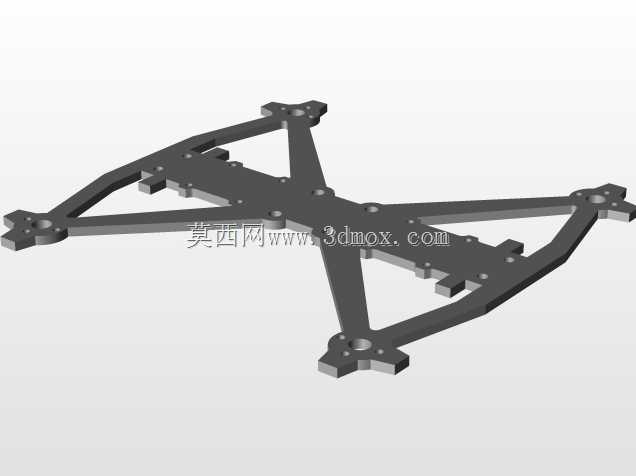

从功能特性来看，该机架采用分体式镂空框架设计，主体承力结构采用对称式X型布局，四个机臂末端预留统一规格的电机安装孔位，可适配主流1103、1104系列微型无刷电机，机臂与中心板的连接位置采用金属柱状支撑件做结构补强，既降低了整机自重，又能有效分散机臂传递的振动载荷，避免飞行过程中出现结构共振影响飞控传感器的采样精度。中心板区域做了分层镂空设计，上层预留飞控安装位，下层可放置电池与电调组件，前后延伸的支架结构专门预留了摄像头、图传天线的安装孔位，可满足第一视角飞行的外设搭载需求，机架边角位置做了圆弧过渡处理，在发生轻微擦碰时可分散冲击力，降低结构断裂的风险。

设计思路上，该结构优先兼顾轻量化与结构强度的平衡，所有承力臂均采用变截面镂空设计，在应力集中的连接位置做了加厚处理，非承力区域做大面积挖空以降低整机起飞重量，提升飞行续航与机动灵活性。安装边界方面，机架整体对角线轴距适配130-150mm级别的微型穿越机规格，中心板安装区域可兼容20*20mm、25*25mm两种标准孔距的飞控与电调安装，电池仓可容纳宽度30mm以内的2S-3S规格锂电池，摄像头安装位可适配14mm宽度的微型FPV摄像头，所有安装孔位均采用统一规格的微型螺丝孔，无需额外改装即可完成标准配件的装配，机臂末端的电机安装孔位可适配9mm孔距的微型电机，安装后旋翼旋转平面不会与机架主体产生干涉，预留的走线槽可规整布置电调信号线与图传传输线，避免飞行过程中线路被旋翼剐蹭。
