5.8ghzFPV无人机圆极化螺旋轴模天线

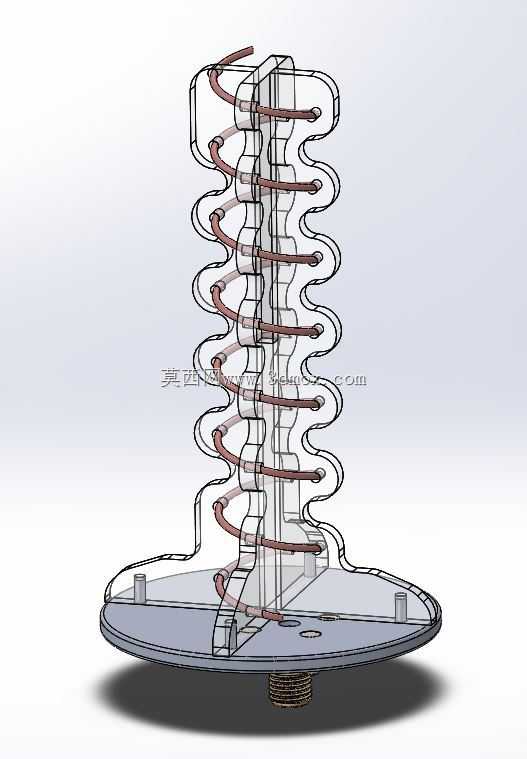

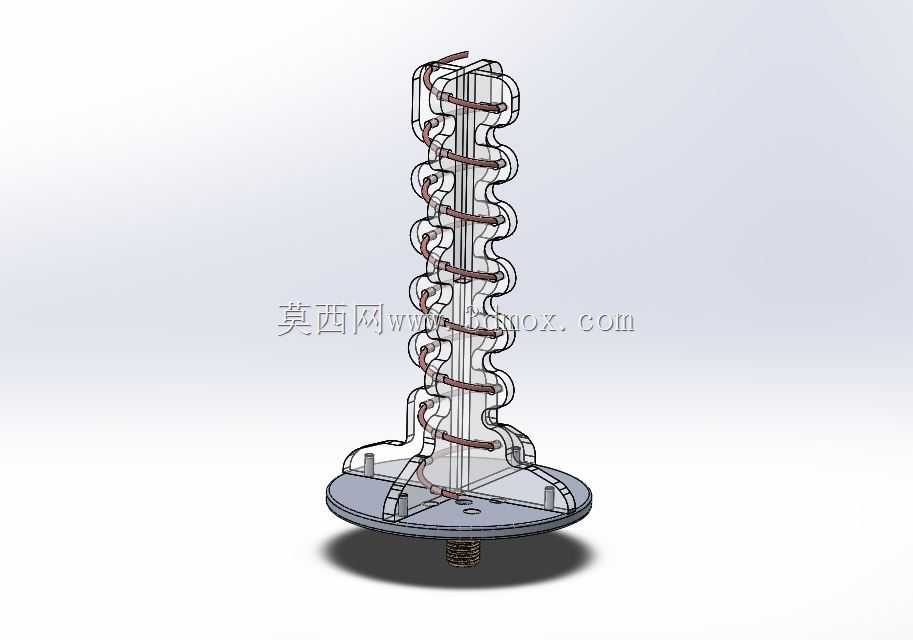

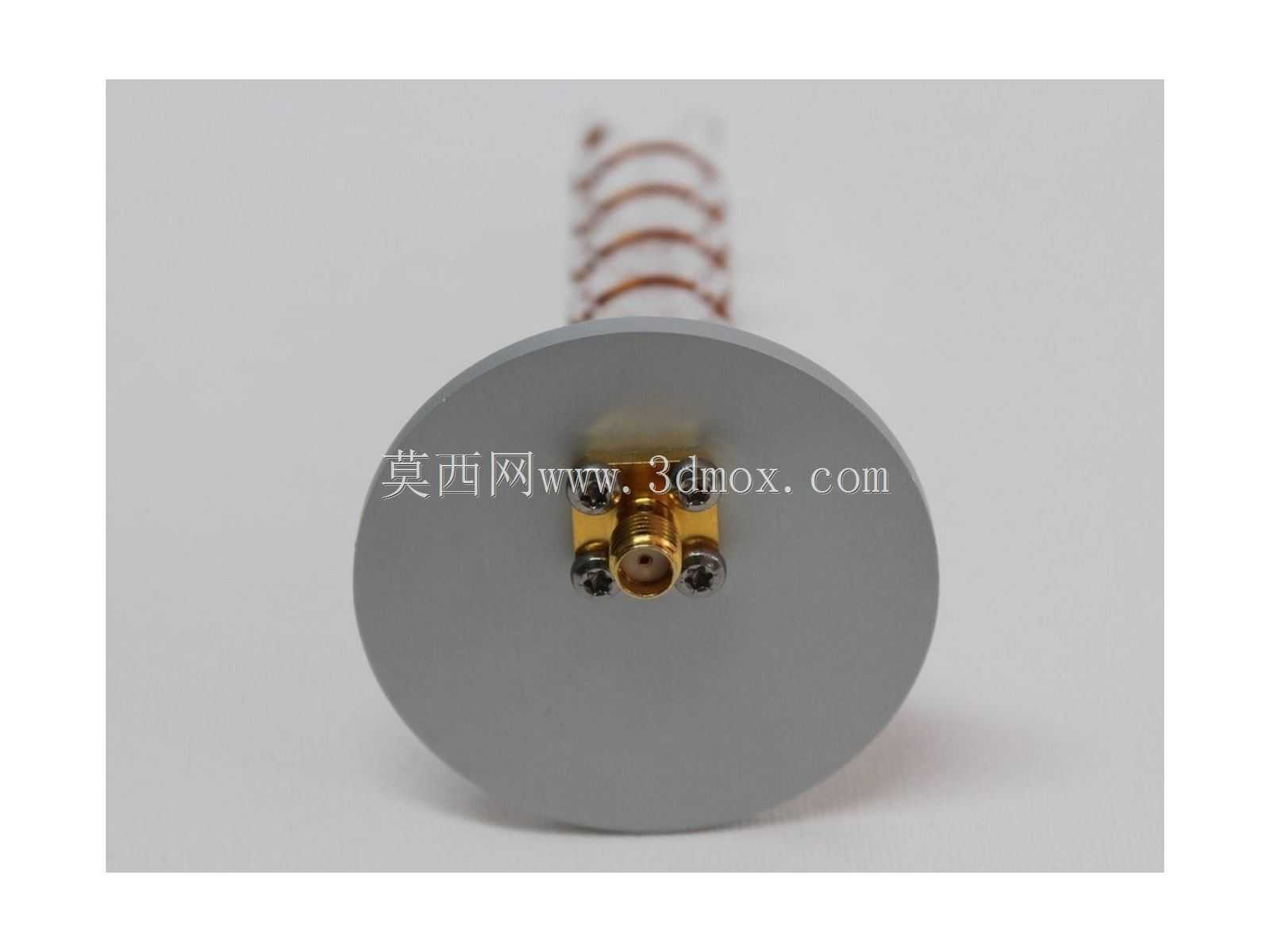

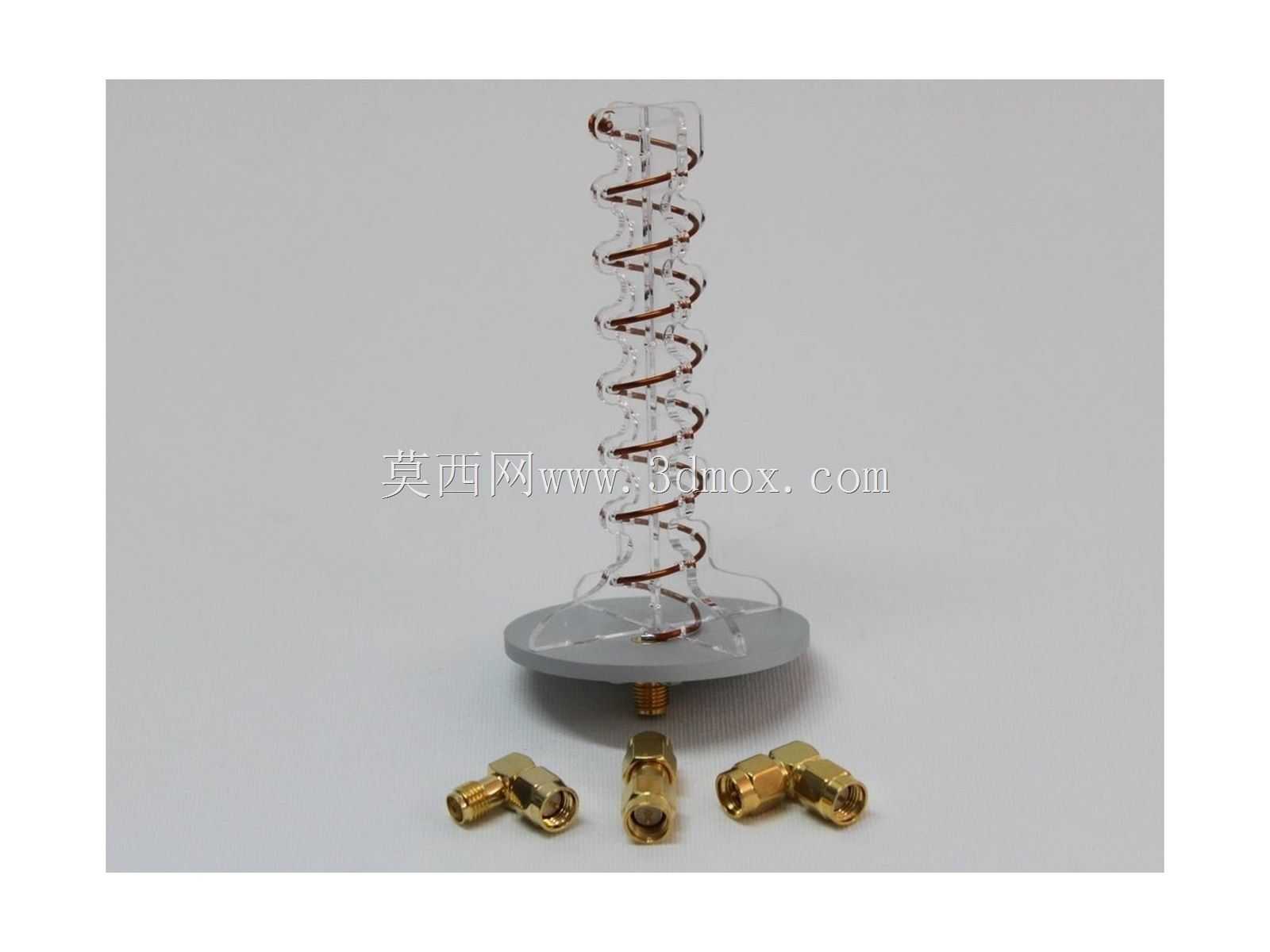

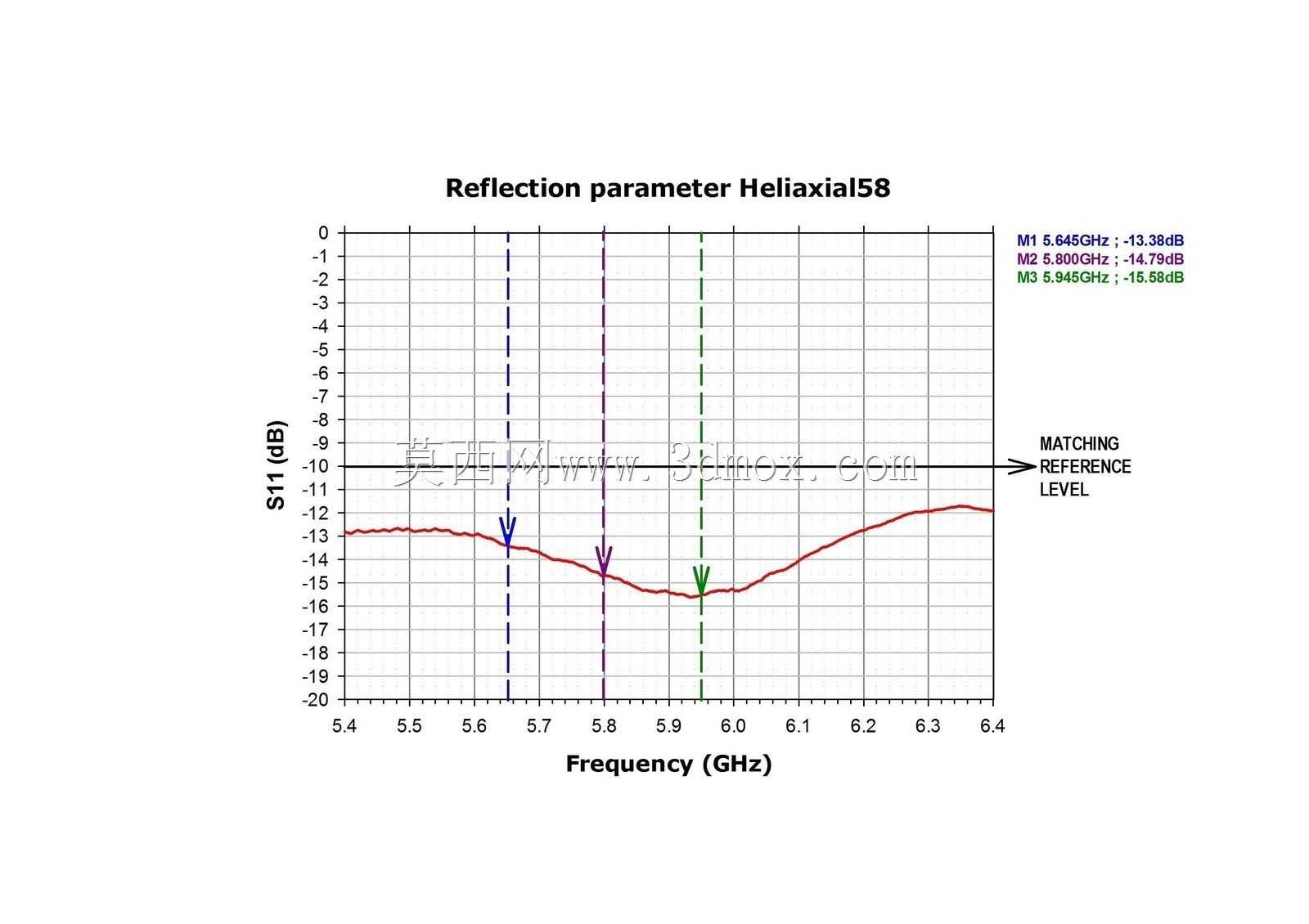

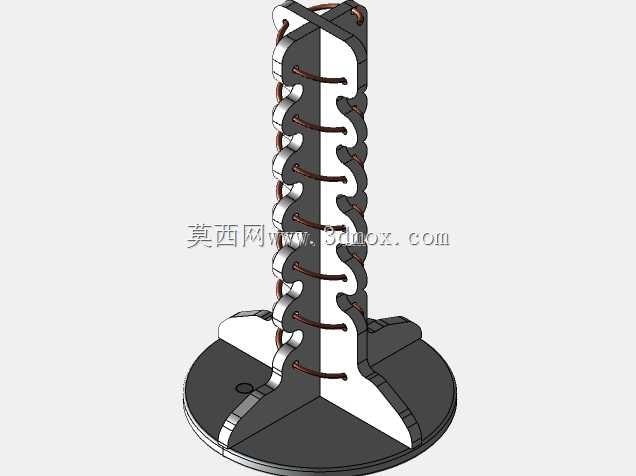

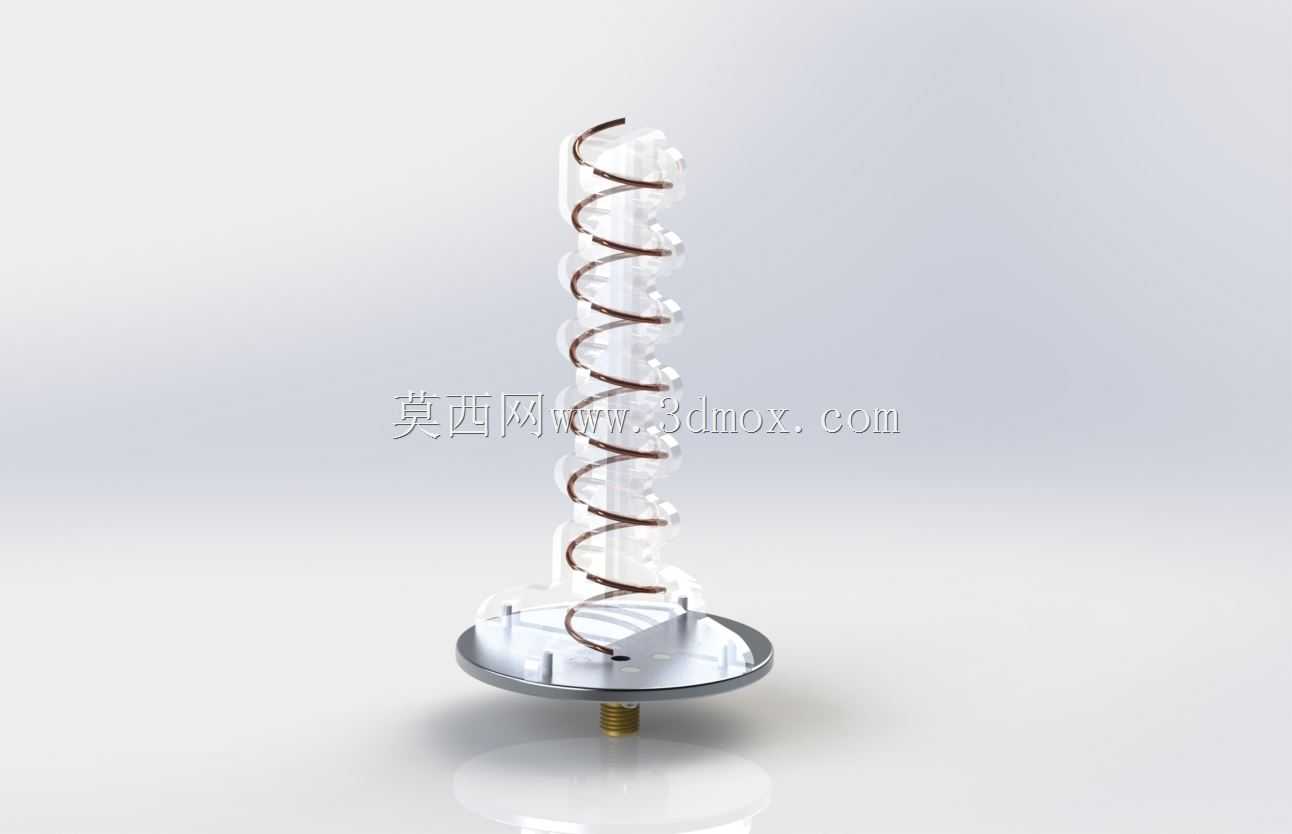

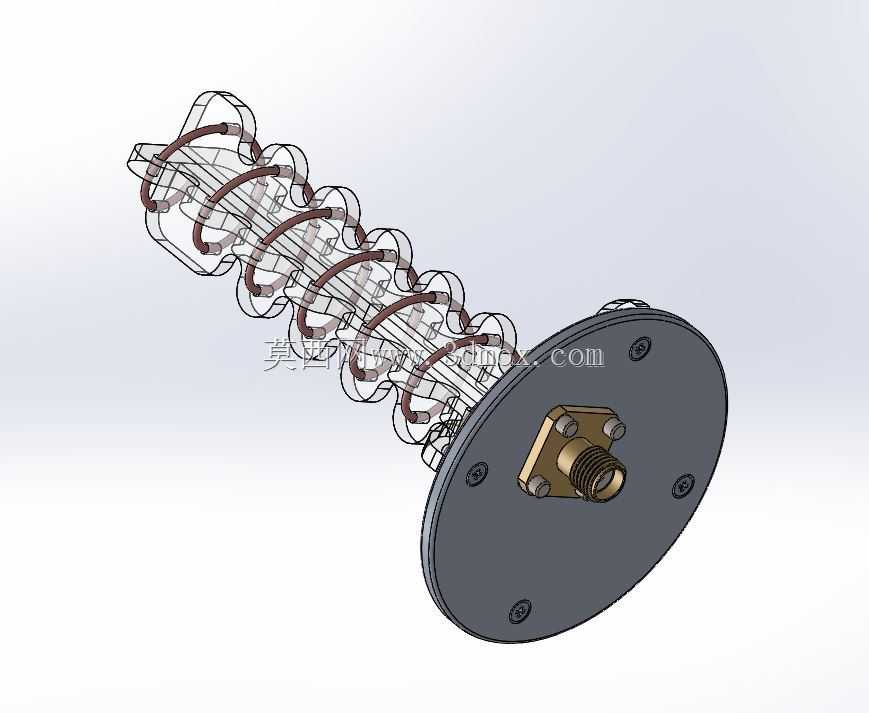

这款5.8ghz频段的圆极化螺旋天线，主要面向第一人称视角穿越机、航拍无人机的无线图传场景设计，是无人机飞控链路与图传链路的核心射频部件，能够在无人机高速机动、姿态快速翻转的飞行过程中，保障图传信号的稳定收发，避免因飞行姿态变化导致的信号极化失配，大幅降低图传卡顿、断连的概率，适配基于WiFi协议的无线射频传输需求，在无人机竞速、低空航拍、穿越机花飞等场景中都能发挥稳定的信号传输作用。从功能特性来看，该天线采用右手圆极化设计，对应顺时针旋向的螺旋辐射结构，能够有效抑制多径反射带来的信号干扰，在复杂楼宇、林间等存在大量信号反射的飞行环境中，相比线极化天线拥有更强的抗干扰能力，信号覆盖的角度范围更宽，不会因为无人机横滚、俯仰动作出现信号深度衰落的问题；如果需要适配左手圆极化的接收设备，仅需对螺旋绕向、馈电相位做对应调整即可实现极化方式的切换，设计具备灵活的适配性。在设计思路上，这款天线采用螺旋辐射体加透明介质支撑的结构，将铜质螺旋辐射线内嵌在圆柱形透明介质护罩内部，既可以对纤细的螺旋辐射体起到结构防护作用，避免飞行过程中磕碰、炸机损坏辐射结构，又能通过介质的介电常数加载，缩小天线的整体物理尺寸，让天线结构更紧凑；底部采用标准同轴接头的安装结构，金属底座既作为辐射结构的反射地，提升天线的前后比，将辐射能量集中朝向飞行端的接收方向，又作为安装基准面，能够直接适配市面上绝大多数图传发射模块的安装接口，不需要额外做结构转接。从安装边界与尺寸来看，天线整体为细长圆柱形态，底部金属安装盘直径适配常规图传模块的安装孔位，底部接头伸出长度控制在通用安装公差范围内，不会和无人机机架、图传散热片产生结构干涉；整体高度经过优化，在保证5.8ghz频段谐振长度要求的前提下，尽可能压缩轴向尺寸，降低飞行过程中的风阻，同时天线整体重量控制在极低水平，不会给微型FPV无人机带来额外的负载负担，不会影响无人机的飞行机动性与续航表现。螺旋辐射体的螺距、圈数经过反复调试，能够在5.8ghz的工作频段内实现稳定的阻抗匹配，驻波比控制在合理区间，保证射频信号的高效辐射，减少信号在馈线处的反射损耗，提升图传的有效距离与信号稳定性。
