液体火箭推力室结构三维设计

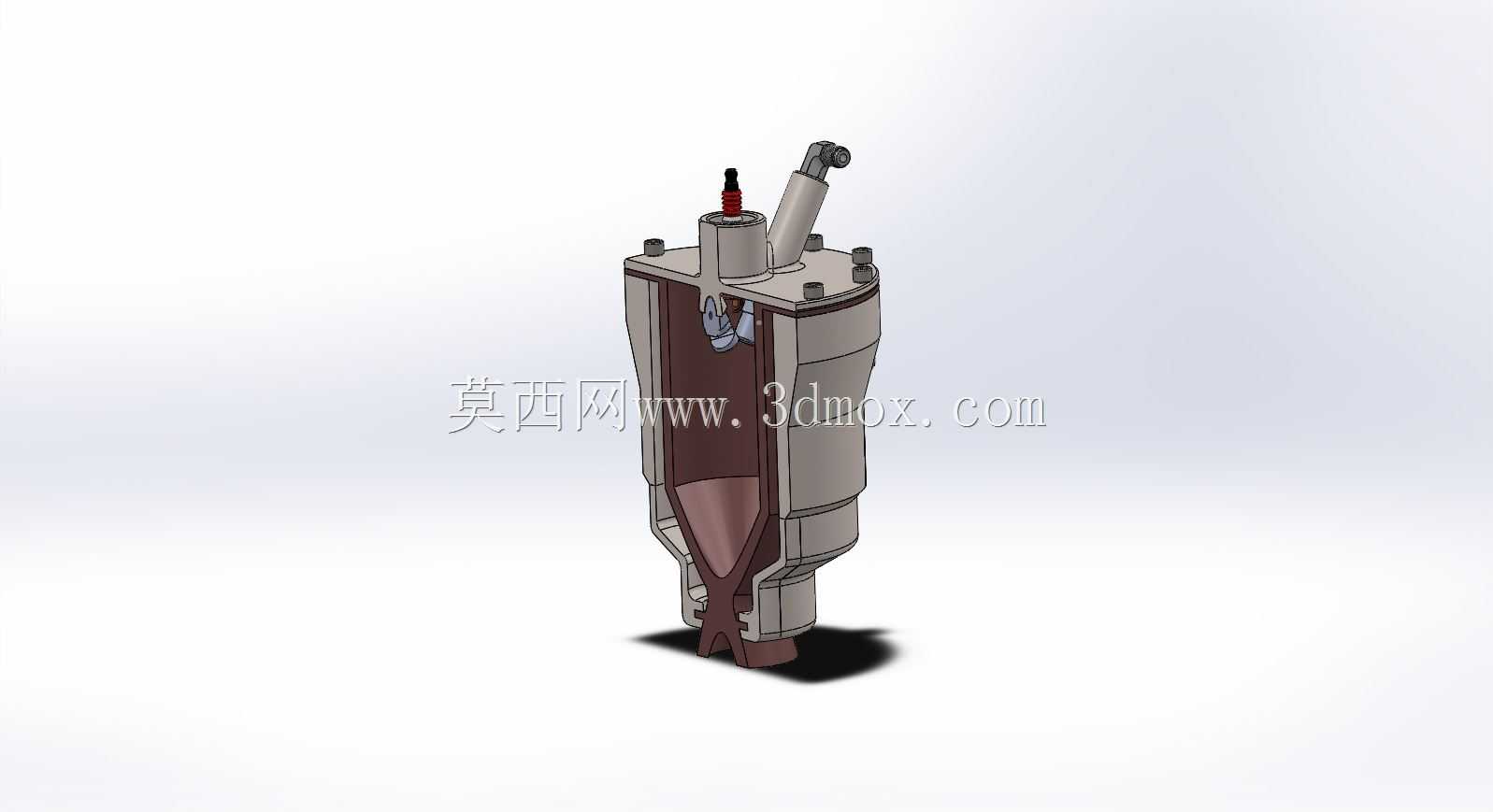

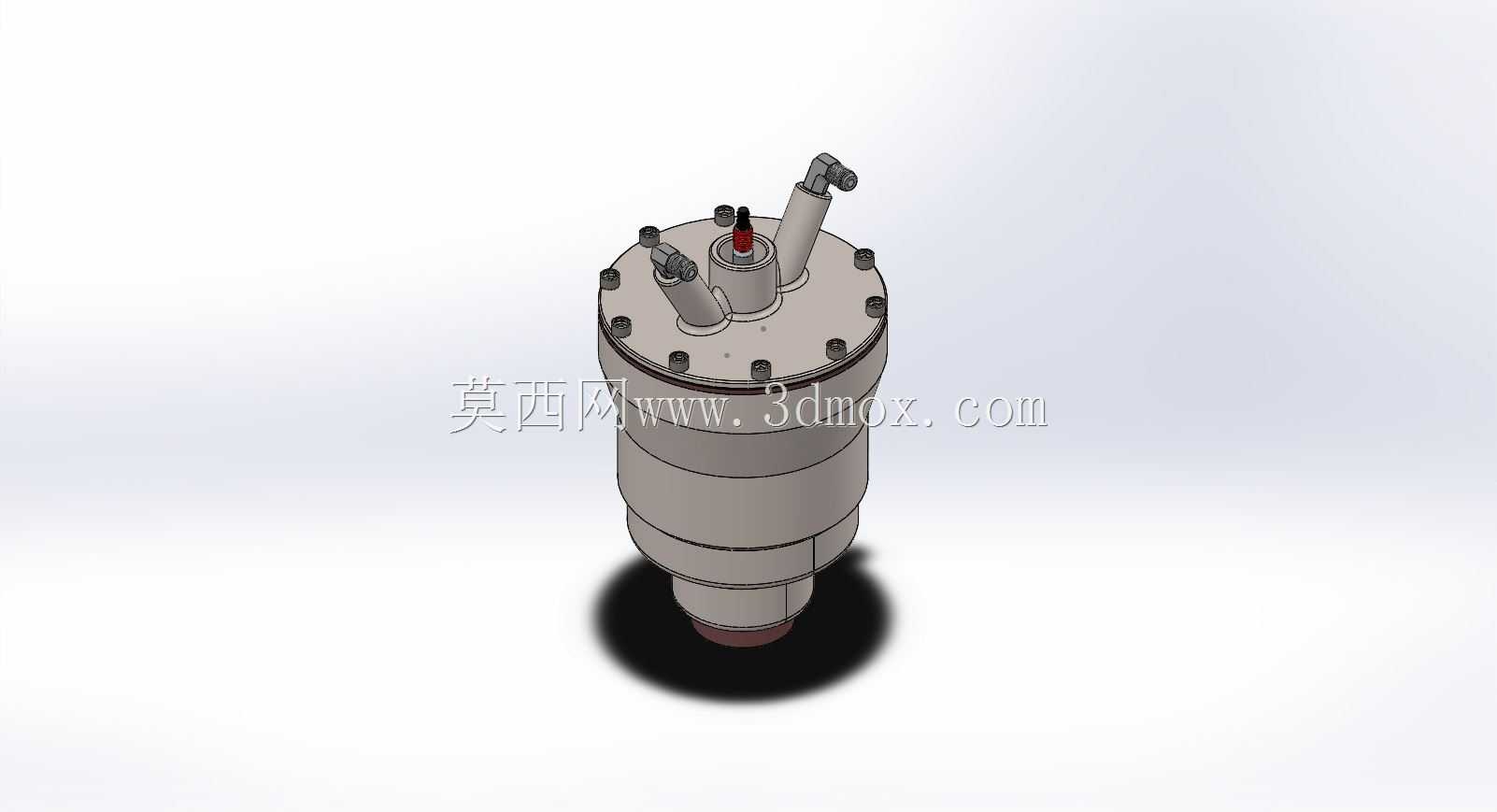

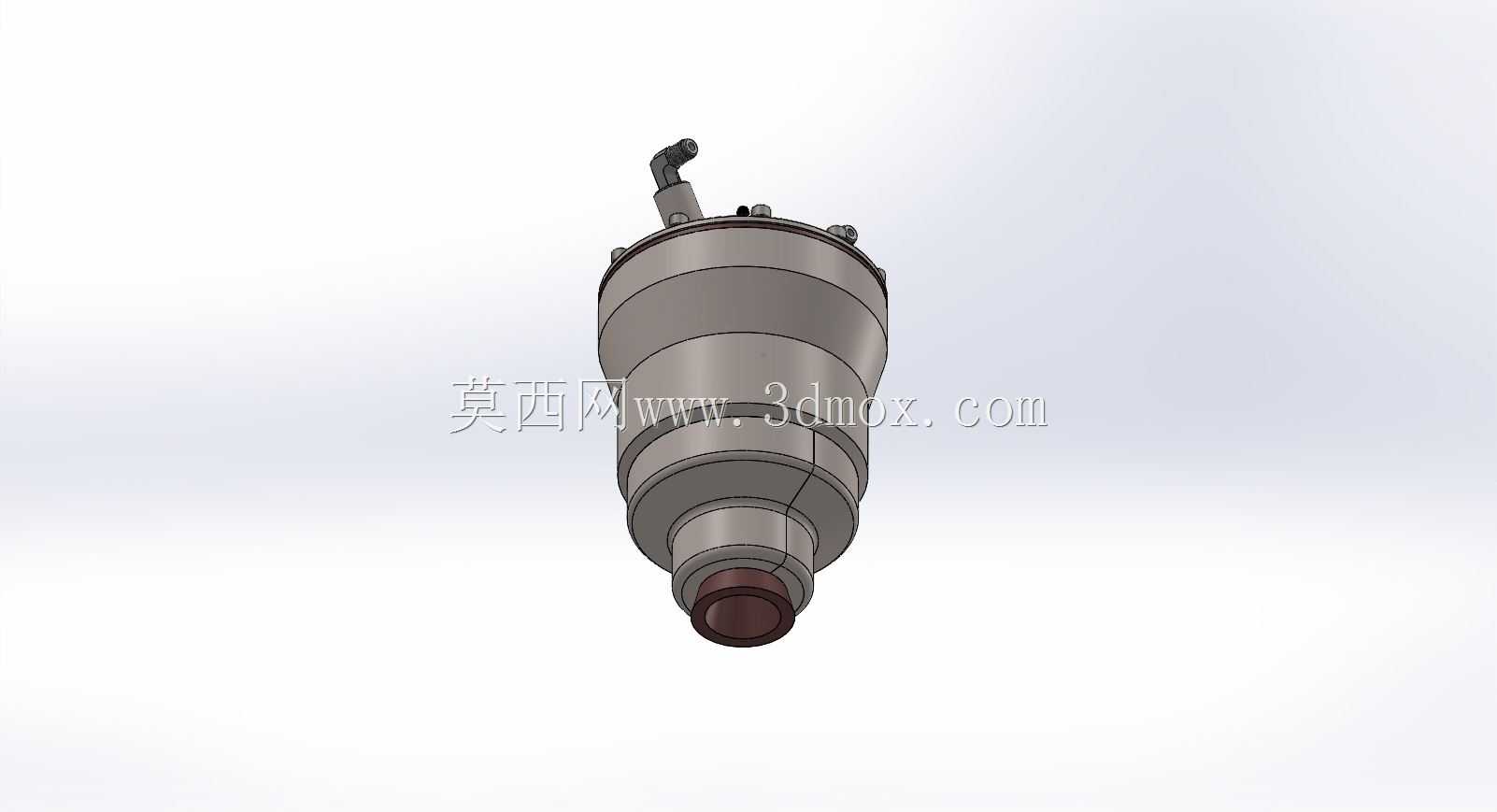

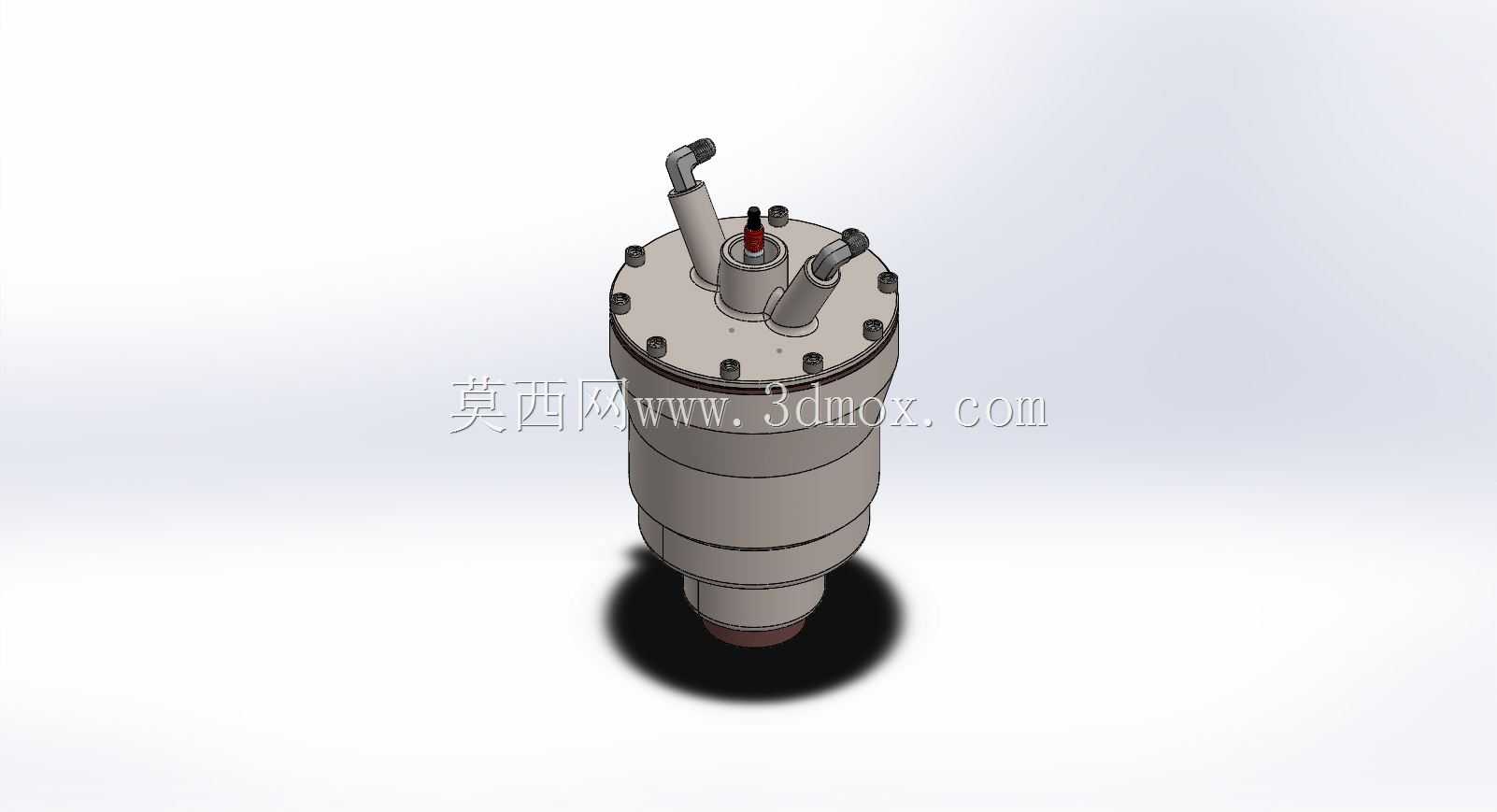

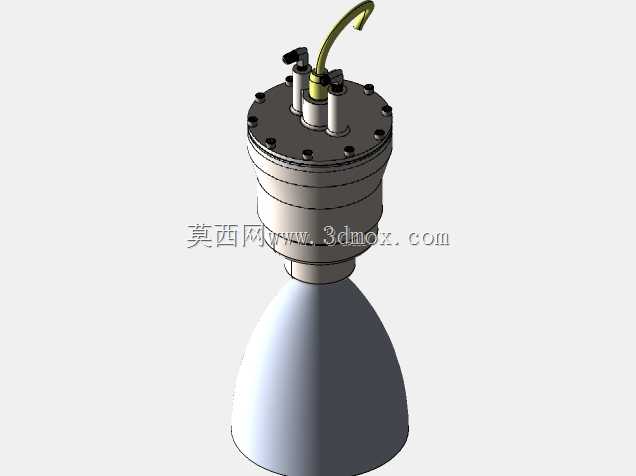

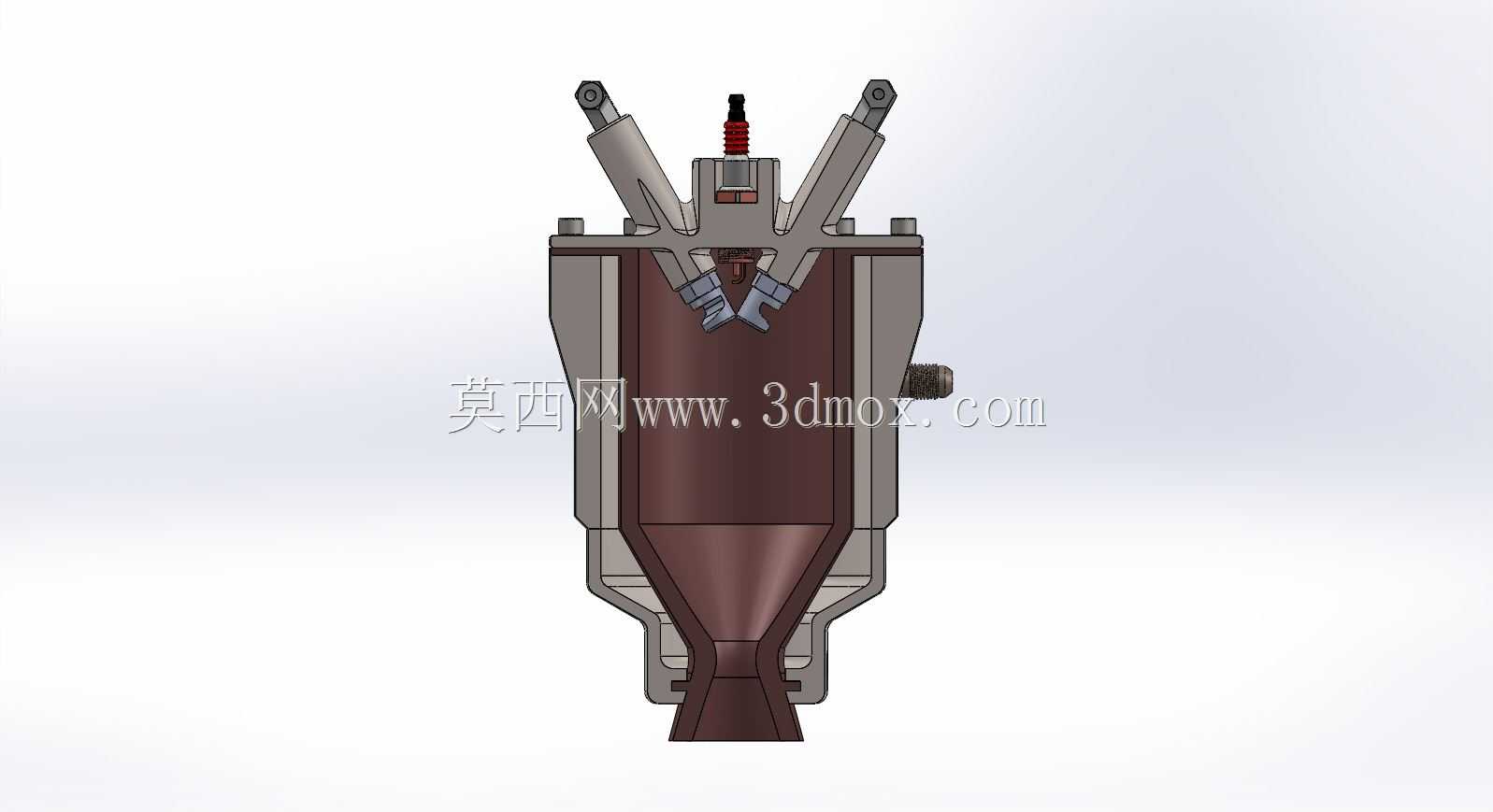

这款液体火箭发动机结构设计，主要面向航天推进领域的原理验证、教学演示与方案迭代场景，可作为高校航空航天专业课程设计、航天爱好者方案推演、小型探空火箭前期方案论证的结构参考载体，能够直观呈现液体火箭推力室的核心布局逻辑，帮助使用者快速理解液体推进剂火箭的动力段结构组成。从实际用途来看，该结构还原了液体火箭发动机推力室的核心构型，覆盖了顶部推进剂接入接口、点火组件安装位、身部冷却层布局、喷管收敛扩张段的完整结构，可清晰展示液体推进剂从顶部接口进入燃烧室、经点火燃烧后从喷管高速喷出产生推力的完整路径逻辑，能够直观呈现双组元或单组元液体推进剂发动机的核心结构排布，帮助使用者理清推力室各部件的装配关系与功能对应逻辑。在功能特性设计上，顶部预留的多组弯管接口对应推进剂输送、泄压、测量传感器的安装位置，接口采用法兰边螺栓紧固的密封结构设计，能够模拟真实发动机的高压密封装配逻辑；身部采用多层阶梯式圆柱结构，对应燃烧室的冷却夹套、承力壳体的分层布局，还原了液体火箭发动机身部再生冷却的结构预留空间；底部喷管采用收敛-扩张型面设计，符合拉瓦尔喷管的型面逻辑，能够直观呈现燃气从亚音速加速到超音速的流道结构特征。设计思路上，整体采用轴对称布局，以推力室中心轴线为装配基准，所有顶部接口、法兰螺栓孔、身部阶梯结构、喷管型面均围绕中心轴线对称排布，既符合火箭发动机推力线与箭体轴线重合的设计要求，也降低了结构装配的对位难度；顶部法兰采用周向均布螺栓的紧固方式，模拟真实发动机推力室头部的密封连接结构，兼顾了结构演示的直观性与装配逻辑的真实性。从外形尺寸与安装边界来看，整体为立式圆柱构型，最大外径位于顶部法兰位置，整体高度与最大外径的比例符合常规液体火箭推力室的长径比设计范围，顶部接口的伸出高度、弯管弯折角度均控制在合理安装边界内，不会出现超出法兰外径的干涉区域，底部喷管出口直径小于身部最大外径，可适配常规箭体尾部的安装对接尺寸，身部的阶梯结构可作为箭体承力结构的安装定位面，满足模拟装配的对接需求。
