金属材料冲击性能测试试验机结构设计

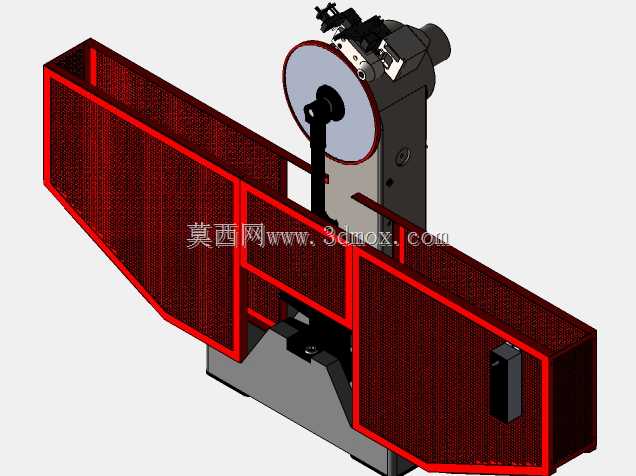

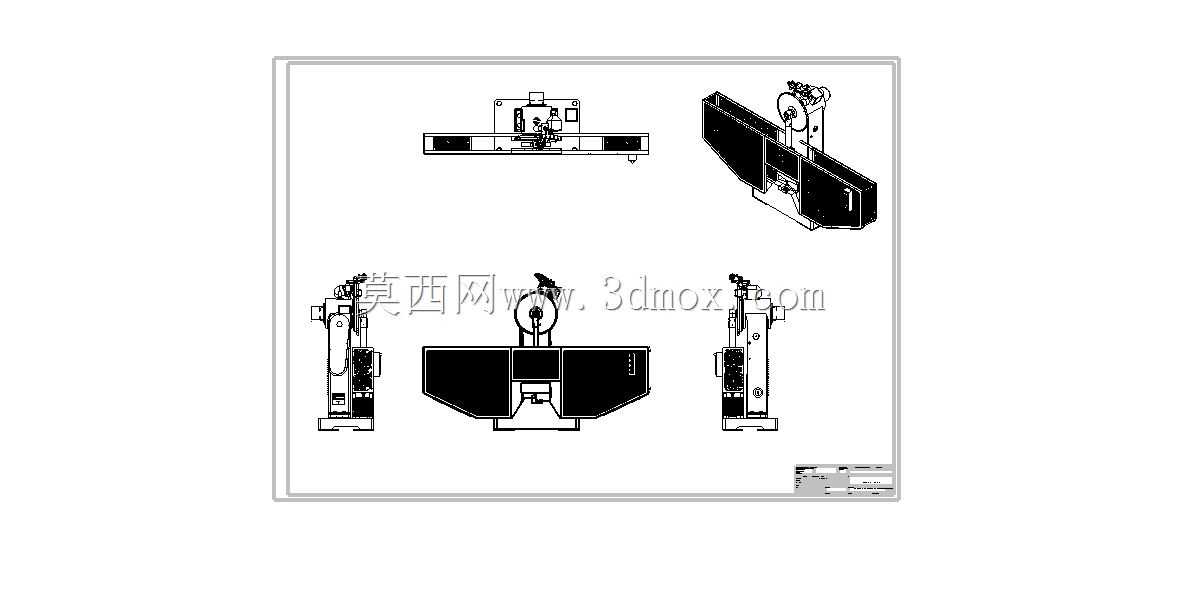

在金属材料加工、冶金制造、零部件质检等场景中，材料抗冲击性能的检测是把控产品可靠性的核心环节，这款冲击试验机正是针对这类检测需求完成的结构设计，可完成金属及部分非金属材料在动载荷下的抗冲击韧性测定，为材料选型、工艺验证、出厂质检提供精准的力学数据支撑。从结构布局来看，设备采用框架式主机身设计，整体安装边界规整，底座预留了标准地脚螺栓安装孔位，可直接固定在混凝土试验台面上，避免冲击作业时的机身晃动影响检测精度；主机两侧设置了封闭式防护舱结构，既可以防止冲断的试样碎屑飞溅伤人，也能阻隔试验过程中的噪音外传，适配实验室、生产车间质检区等不同作业场景的安全要求。设备的核心冲击单元采用摆锤式结构设计，摆锤悬挂支座经过同轴度校准，可保证摆锤下落过程中的运动轨迹无偏移，冲击刃口的安装位置严格对齐试样支座的缺口中心，确保冲击能量完全作用在试样的待检测截面上；试样夹持机构采用快速锁紧结构，可适配不同标准尺寸的夏比冲击试样，更换试样的操作流程简单，能有效提升批量检测的作业效率。在设计过程中，重点考量了机身的刚性表现，主机架采用加厚钢板焊接后去应力处理，避免长期承受冲击载荷后出现结构变形，保证检测数据的长期稳定性；操作端的控制组件布置在机身侧方的合理操作高度，操作人员无需俯身即可完成试样装夹、摆锤释放、数据读取等全流程操作，符合人机工程学的设计要求。设备的传动部分采用减速机构搭配离合器结构，可实现摆锤的自动举升与挂接，无需人工手动抬升摆锤，降低操作人员的劳动强度，同时配套的制动结构可在试验完成后快速稳定摆锤，避免摆锤持续摆动带来的安全隐患。从安装适配性来看，设备的整体外形尺寸适配常规实验室的进门宽度与空间布局，不需要对作业场地进行特殊改造即可完成进场安装，外接动力接口采用标准化设计，可直接对接厂区或实验室的常规供电回路，不需要额外配置专用供电线路。
