PW4000构型带全零件剖视涡扇发动机

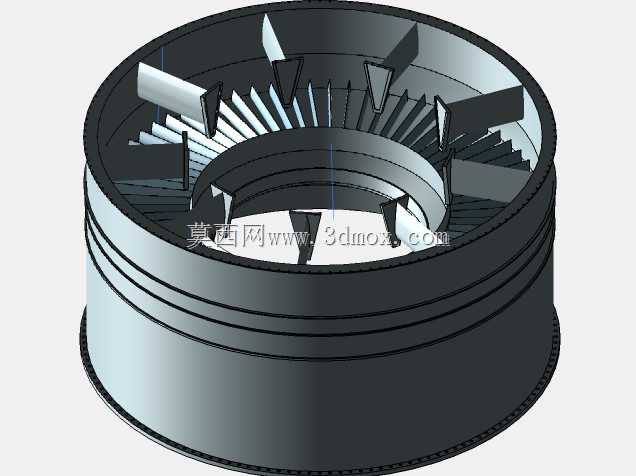

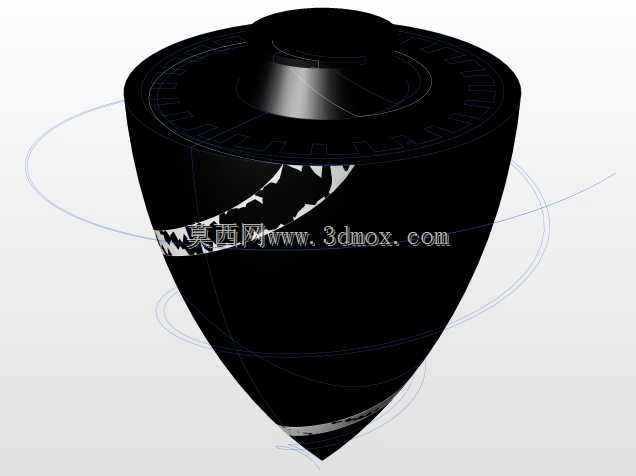

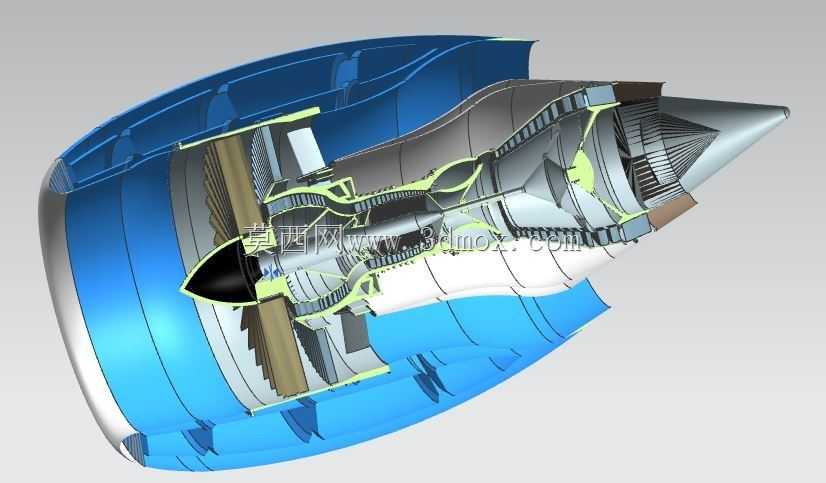

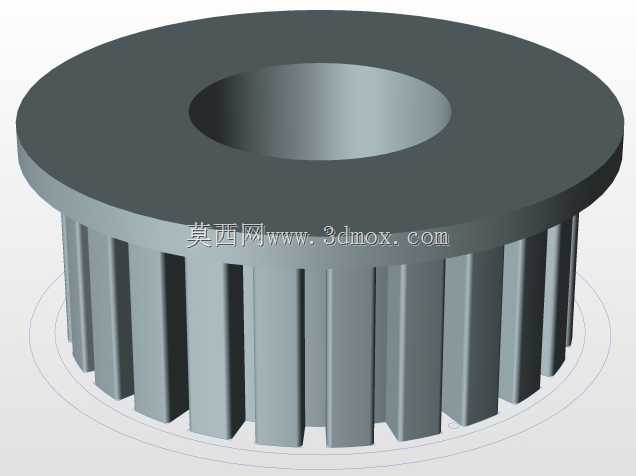

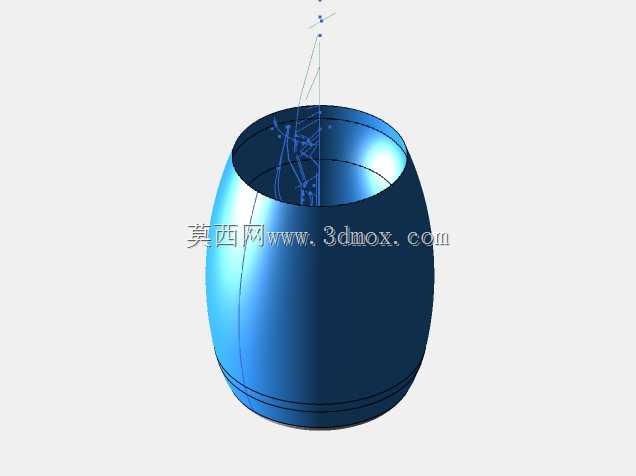

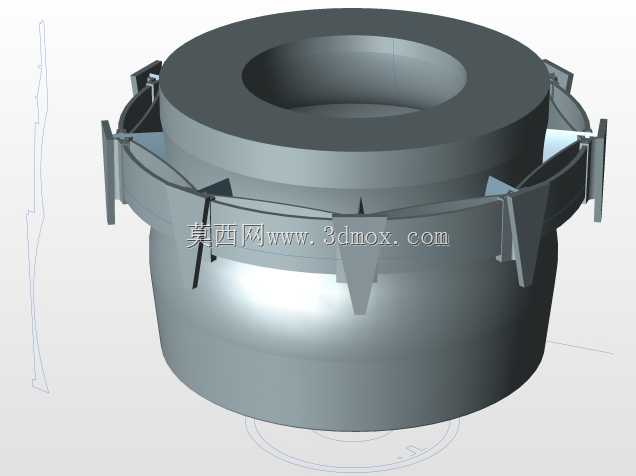

这款涡扇发动机三维模型参考PW4000系列民用大涵道比涡扇发动机构型完成全零件建模，采用剖视展示形式完整呈现内部各级结构，可直接用于航空动力类教学演示、航空装备结构认知培训、航空类科普展项搭建以及航空发动机维修实训的教具开发场景。在民用航空领域，该构型发动机主要作为宽体民用客机的核心动力装置，承担飞行过程中为整机提供推进推力的核心功能，同时可为机载空调、液压、电力系统提供引气与轴功率输出，保障整机各系统在全飞行剖面下的稳定运行。模型完整还原了大涵道比涡扇发动机的功能分区，从进气道开始依次呈现大尺寸风扇叶片、增压级、高压压气机、环形燃烧室、高低压涡轮、尾喷管以及外部包容机匣的完整结构，每一级叶片、轮盘、机匣、支撑结构、管路接口都做了独立零件建模，剖视切面清晰展示了内外涵道的气流走向、转子支撑结构的布置逻辑、燃烧区域的结构形态，能够直观呈现空气从进气道进入后，经外涵道直接排出产生主要推力、经内涵道完成压缩燃烧做功驱动涡轮的完整工作流程。设计过程中严格遵循真实大涵道比涡扇发动机的结构比例，风扇段大直径包容机匣作为整机最大外径边界，匹配民用客机翼下吊装的安装空间要求，核心机段直径逐级收敛，适配高温高压工作段的结构强度需求，各转子段的同轴度、静子段与转子段的间隙都参考真实发动机的安装边界做了还原，各安装节、管路接口的位置也对应翼下吊装的安装逻辑做了布置，能够清晰展示发动机与机翼挂架的连接位置与安装方式。模型的剖视结构没有破坏各零件的装配关系，既可以用于静态的结构展示，也可作为基础框架开展发动机工作过程的动画仿真、故障模拟演示等二次开发工作，帮助学习者快速建立对大涵道比涡扇发动机完整结构的认知，理解各部件在整机工作过程中的功能定位与配合关系。
