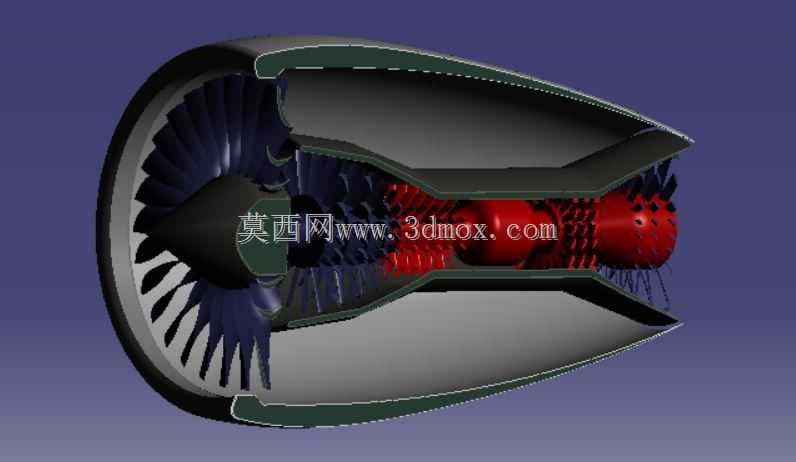

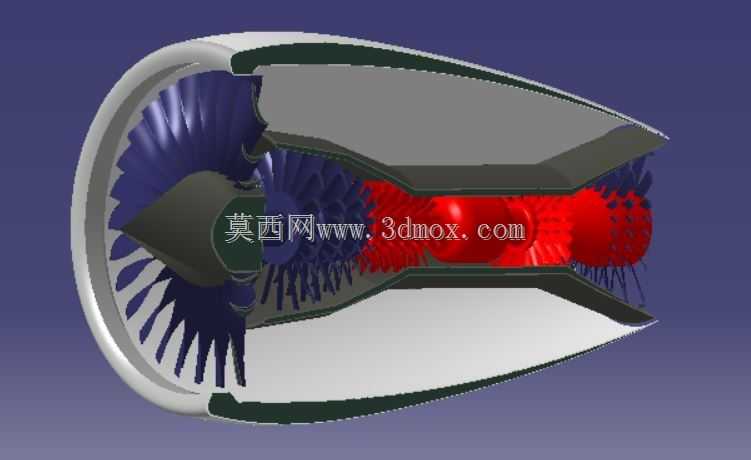

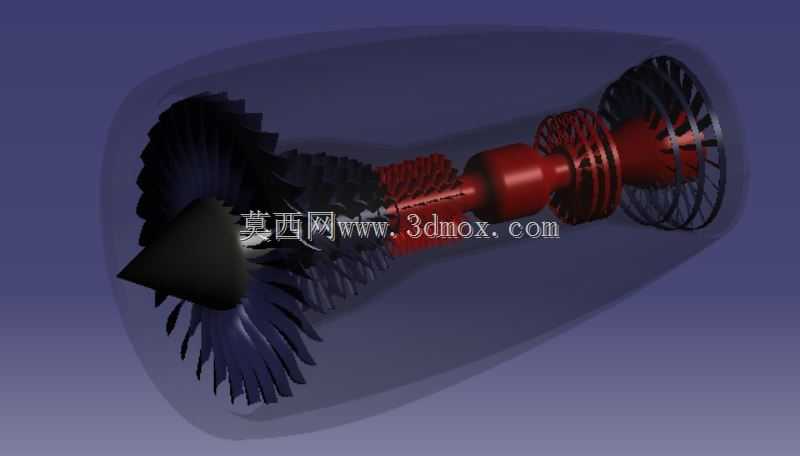

剖视结构展示涡扇发动机内部构造

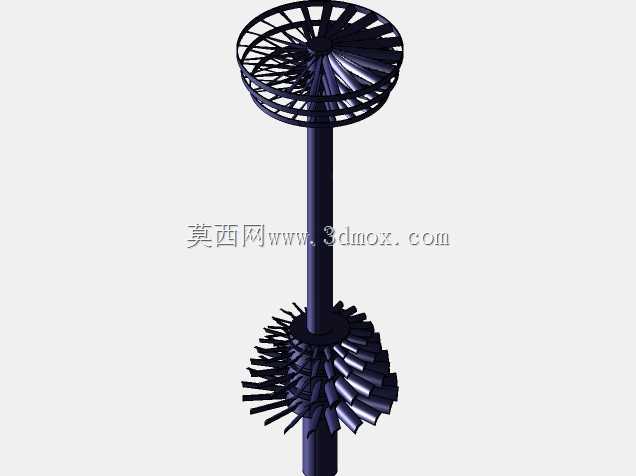

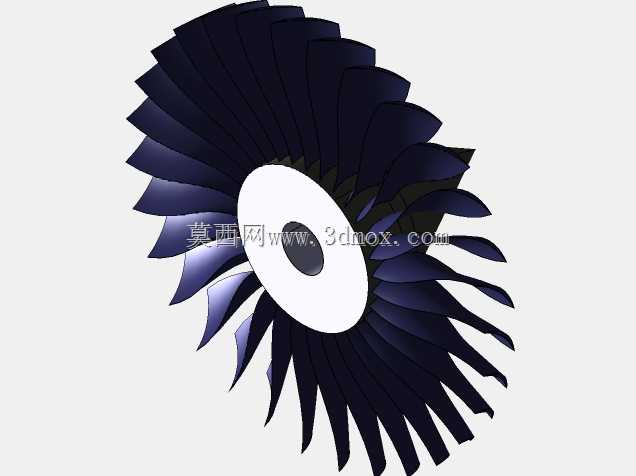

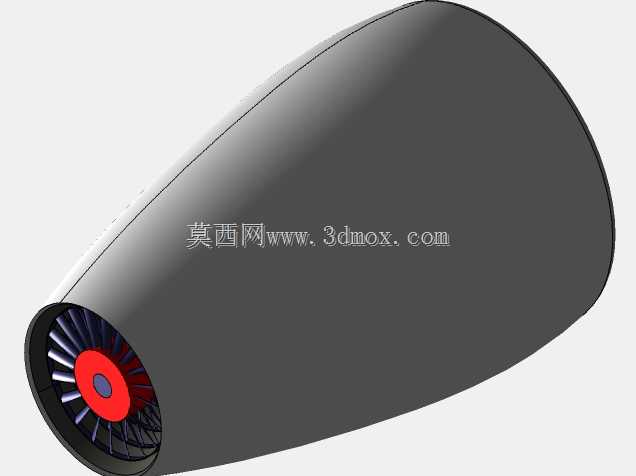

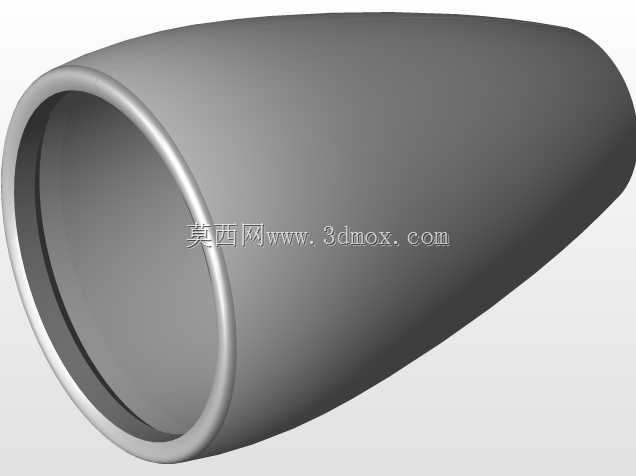

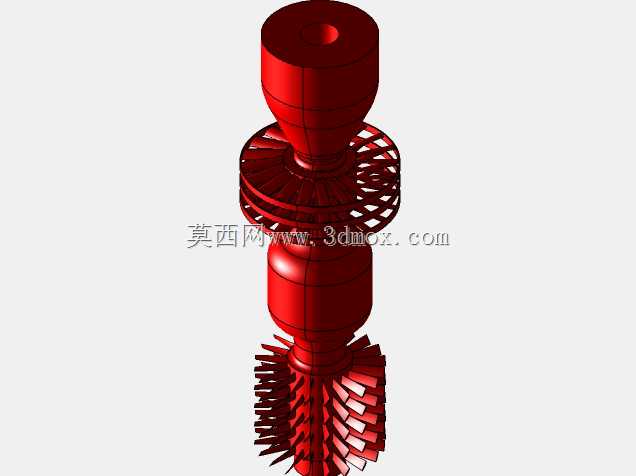

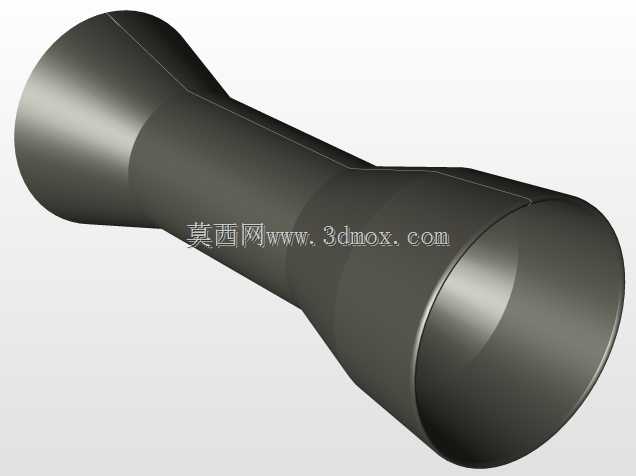

这款剖视呈现的涡扇发动机，核心应用场景覆盖民用干线客机、支线客机以及大型军用运输机的动力配套领域，是当前航空动力体系中应用占比最高的引擎类型，能够为飞行器提供持续稳定的大推力输出，同时兼顾亚音速飞行阶段的燃油经济性，支撑长航程飞行任务的动力需求。从实际用途来看，该类发动机通过外涵道与内涵道的气流配比设计，既可以通过高速喷出的内涵道燃气提供核心推力，也能借助外涵道的大流量低速气流提升推进效率，降低飞行过程中的燃油消耗与噪音水平，适配民航运输对经济性、舒适性的要求，也能满足军用运输机对大推力、复杂环境适应性的需求。从功能特性来看，模型完整还原了涡扇发动机的核心功能单元：最前端的大尺寸风扇叶片负责吸入并初步压缩空气，将气流分为外涵道与内涵道两路；内涵道依次设置多级压气机叶片，逐级提升空气压力后送入燃烧室，与航空燃油充分混合燃烧形成高温高压燃气，燃气驱动高低压涡轮转动，涡轮通过传动轴带动前端风扇与压气机持续运转，最终高温燃气从尾喷口高速排出，与外涵道气流共同形成推力。整个动力循环过程的气流路径、部件配合逻辑在剖视结构中清晰呈现，能够直观展示能量转换的完整流程。在设计思路上，该模型采用半剖视的呈现方式，在保留发动机外部流线型整流轮廓的基础上，完整暴露内部各级叶片、燃烧室、涡轮、传动轴的排布位置与相对尺寸关系，既还原了真实发动机的气动外形设计逻辑——外部光滑的整流罩、收敛型尾喷口都是为了降低飞行阻力、优化气流流向，也清晰展现了内部部件的层级排布逻辑：从前端到后端，风扇、低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮沿中心轴线依次排列，各级叶片的角度、密度随压力变化梯度设计，保证气流压缩、燃烧、膨胀过程的效率最优。从外形尺寸与安装边界来看，该类大涵道比涡扇发动机的整体外形为流线型圆柱结构，前端风扇直径是整机最大截面尺寸，安装时需要通过吊舱结构挂载于机翼下方或机身尾部，需要预留足够的离地间隙避免起降阶段吸入地面杂物，同时发动机与机翼连接的安装节需要匹配对应机型的挂架结构尺寸，保证动力传递的稳定性与维护拆卸的便利性；内部各转动部件与机匣之间预留有合理的运转间隙，避免热态工作状态下部件膨胀发生碰磨，同时保证气流密封效果，减少压力损失。
