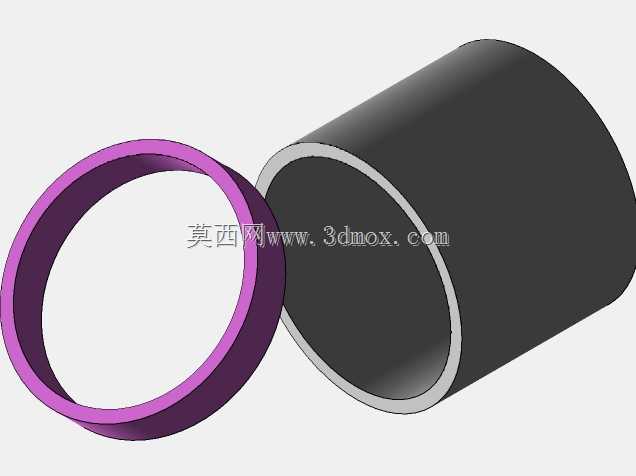

集成式泵管换热流体输送机组结构设计

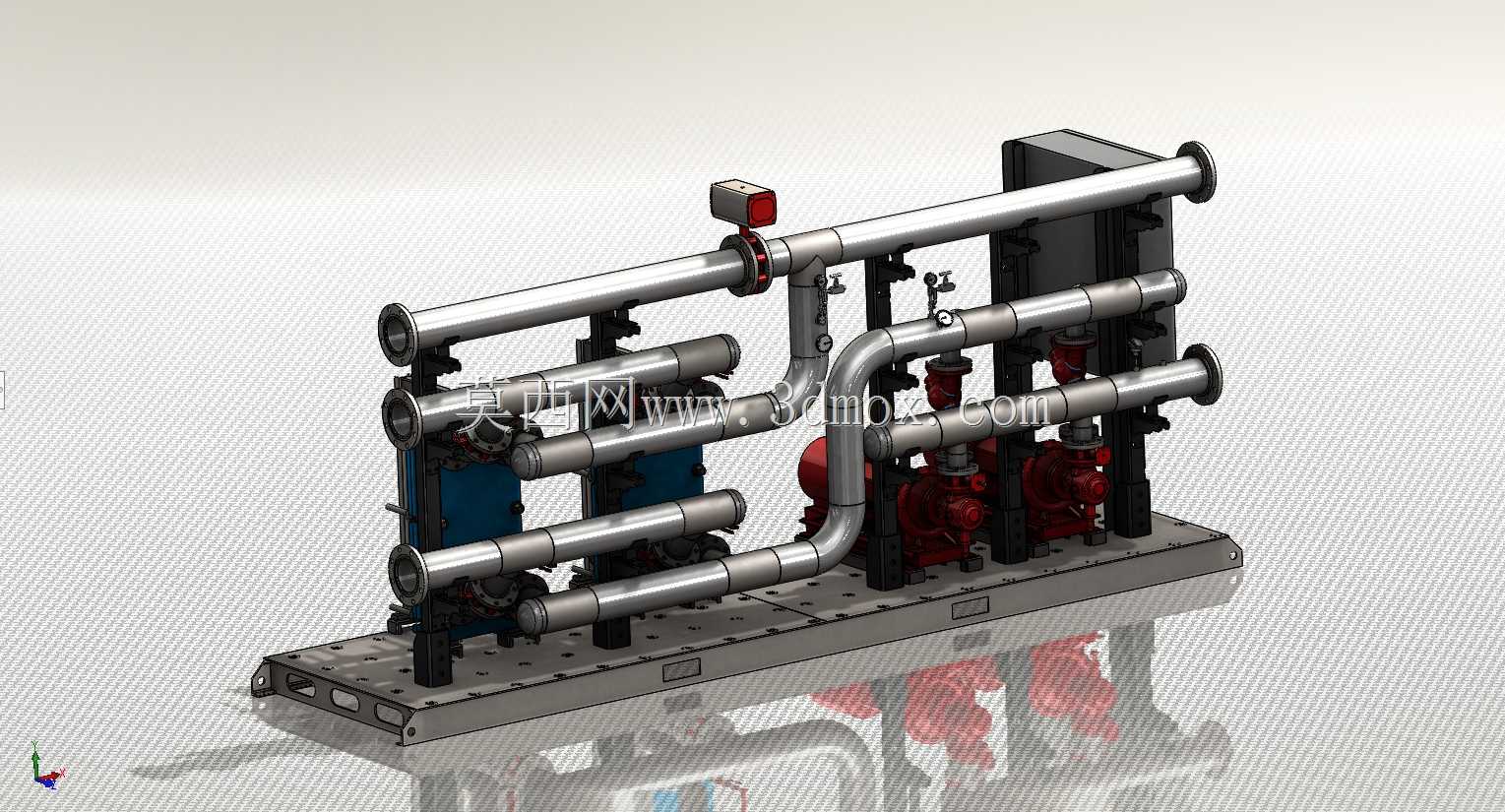

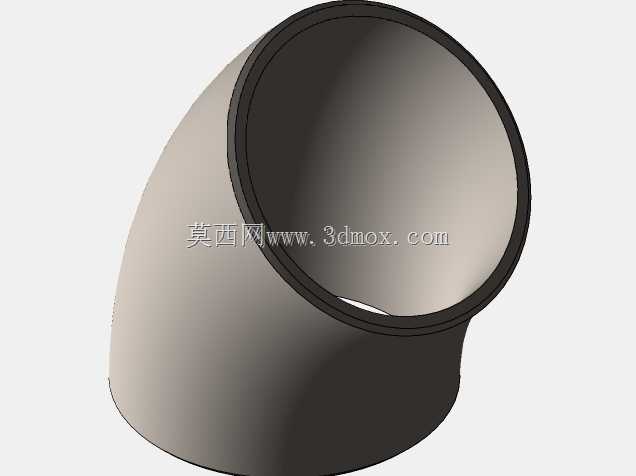

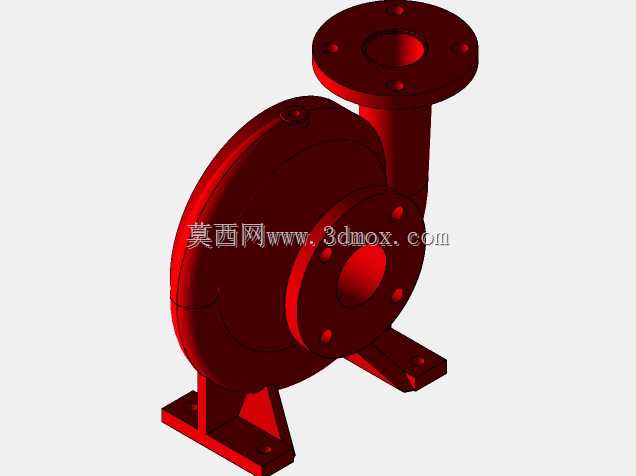

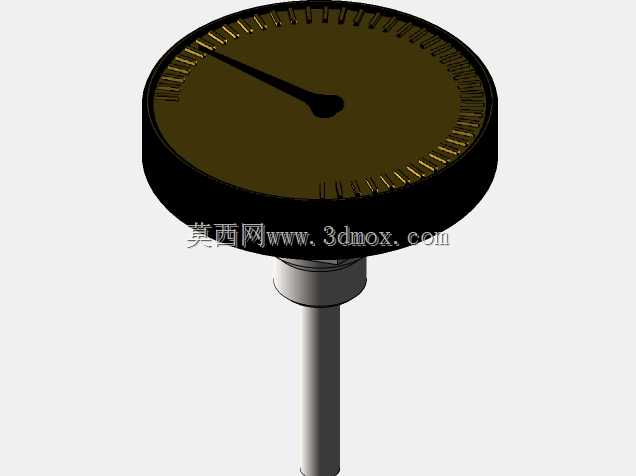

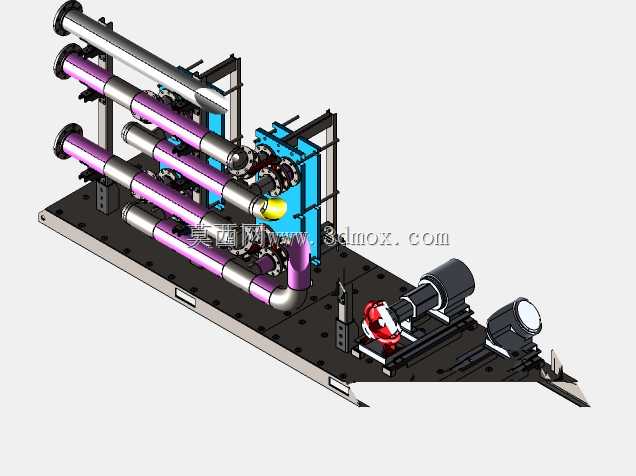

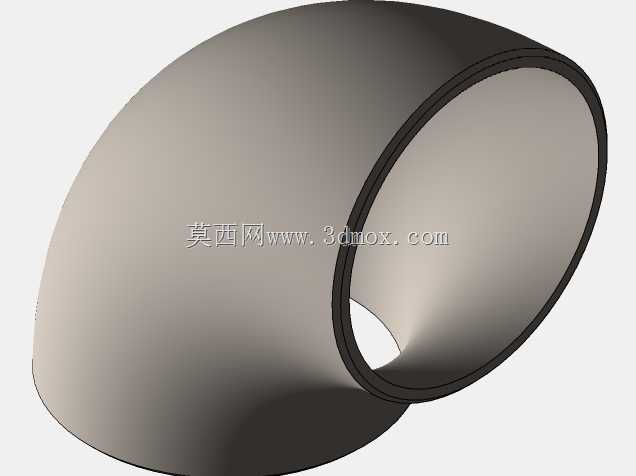

该集成式流体输送换热机组主要面向中小型工业循环温控、商用建筑冷暖水输送、工艺流体稳压供给场景使用，可独立完成流体增压、热量交换、管路通断控制、运行状态监测的全流程作业，无需现场零散拼接管路与动力部件，大幅缩减现场安装的施工周期与管路对接误差。机组采用撬装一体化设计思路，将两台并联的流体增压泵、多组板式换热单元、全流程不锈钢工艺管路、手动控制阀组、压力监测元件、运行状态警示部件全部集成在带吊装位与安装固定孔的钢制撬装底座上，整体布局遵循流体走向顺直、操作维护空间充足的原则，管路排布采用分层架空设计，上层为主干流体输送管路，中层布置换热单元连接支管与控制阀组，下层预留泵体检修与管路排污的操作空间，避免管路交叉弯折造成的局部流阻增大问题。从安装边界来看，机组整体为矩形规整结构，底座预留的固定孔位可直接适配常规工业设备安装的混凝土基础或型钢支架，外接管路接口统一布置在机组同侧端部，对接时无需调整机组主体方位，可直接与现场主管道法兰对接，适配不同管径的外接管路变径连接需求。功能特性上，双泵并联的配置可实现一用一备的运行模式，单泵故障时可通过切换阀组启用备用泵，无需停机拆解即可完成故障隔离，保障流体输送的连续性；管路配置的多组手动阀可独立切断单台泵、单组换热单元的流体通路，方便日常维护时的局部泄压操作；顶部安装的压力监测与警示部件可实时反馈管路内部压力状态，超压时触发警示提醒操作人员调整运行参数。设计过程中针对管路支撑做了专项优化，每段水平管路都设置了带减震垫的管夹支撑，避免泵组运行时的振动传递到管路造成焊缝疲劳开裂，撬装底座做了加厚处理，可承受整机满水运行时的总重量，同时底座表面做了防腐涂装，适配潮湿、轻度腐蚀的工业安装环境，管路全部采用卫生级不锈钢材质，既可以输送普通循环水，也可适配轻度腐蚀性的工艺流体输送需求，换热单元与泵组的连接管路采用大曲率弯头设计，降低流体转向时的阻力损失，提升整机运行的能效表现。
