直线磁阻驱动乙二醇LRM泵结构设计

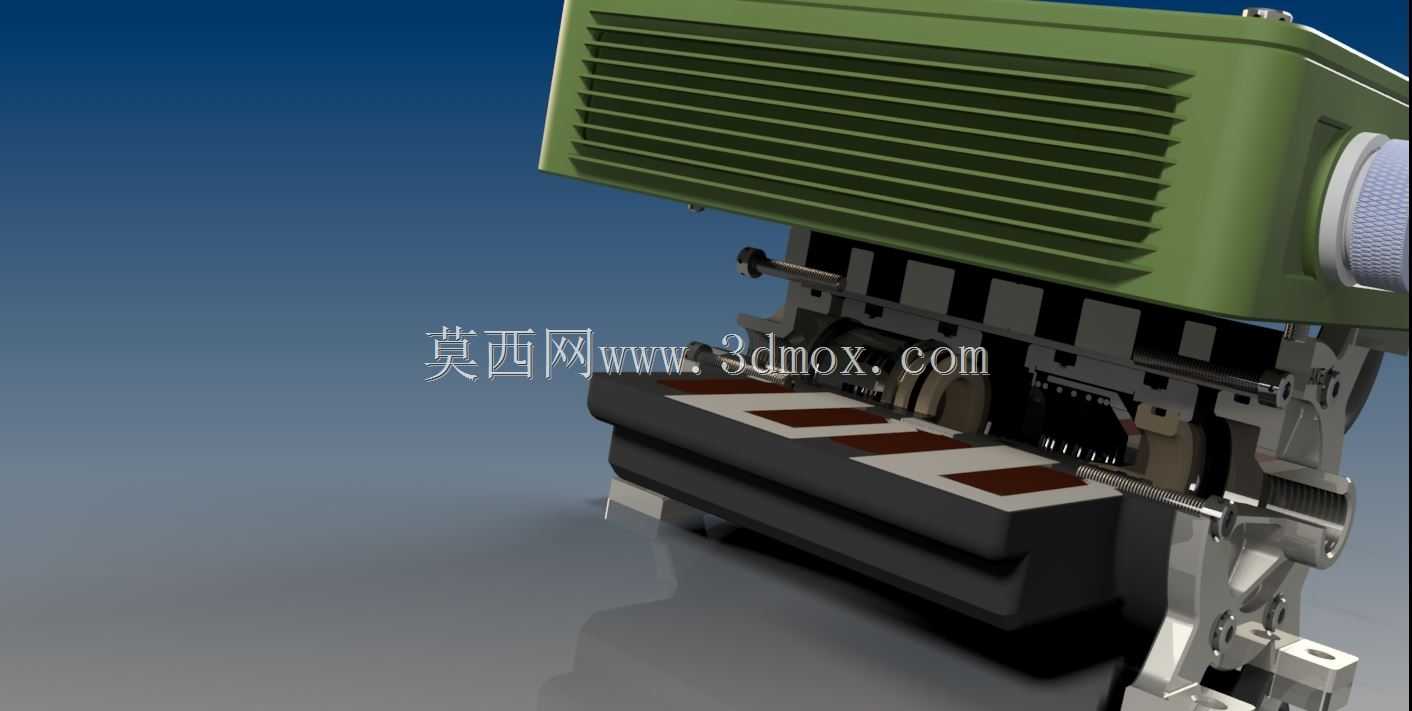

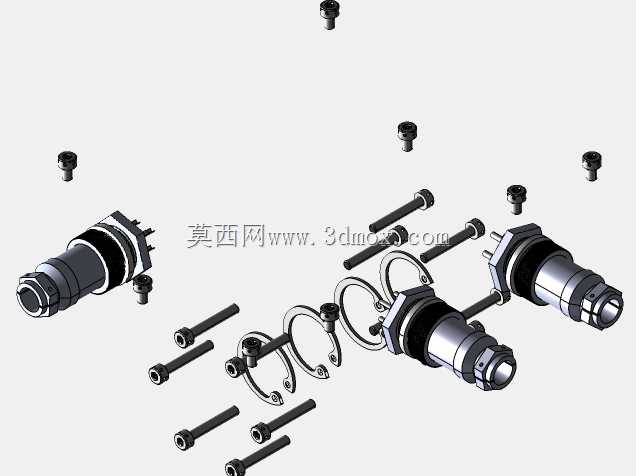

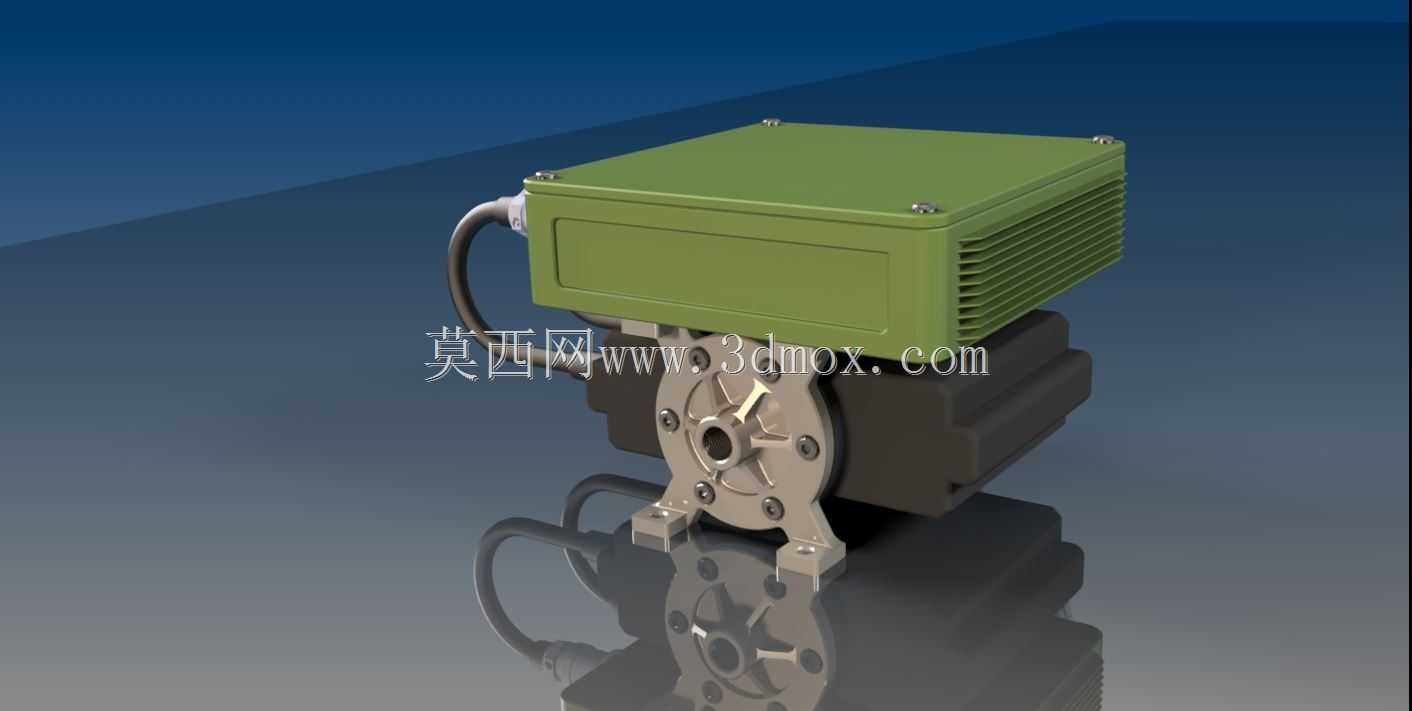

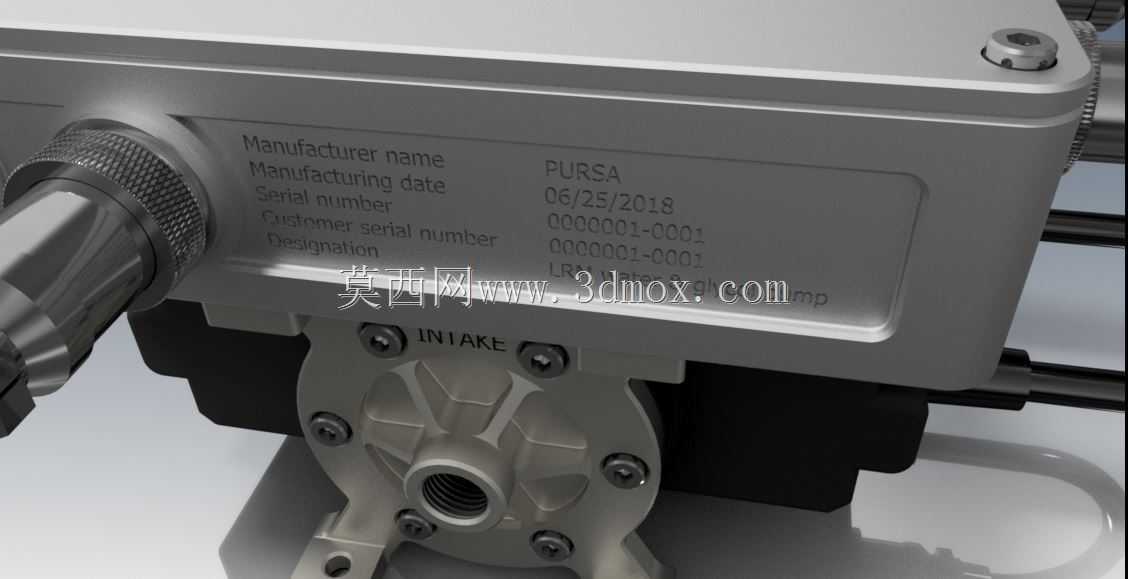

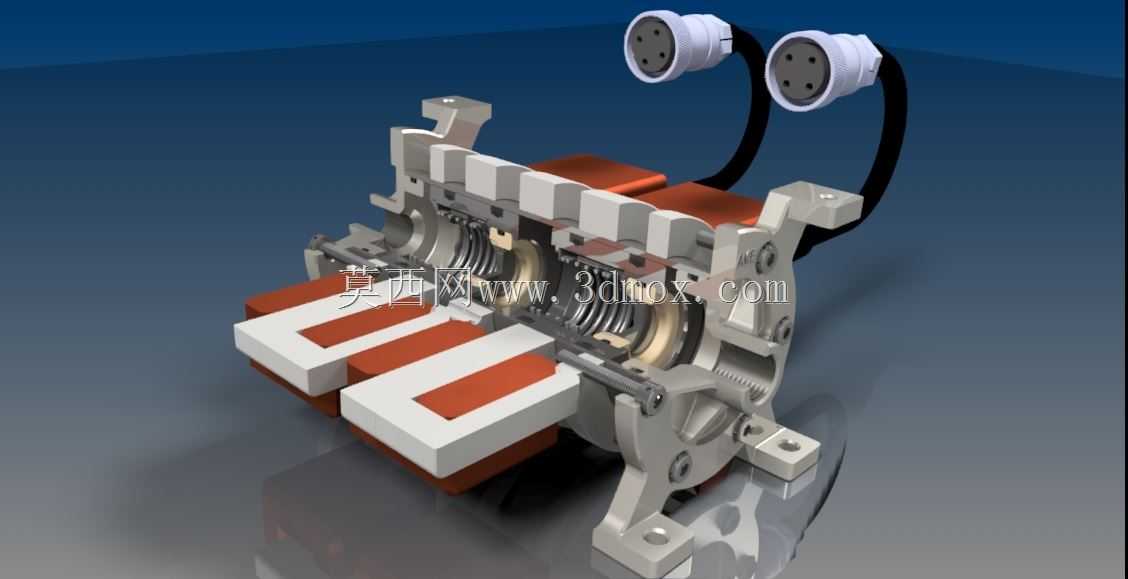

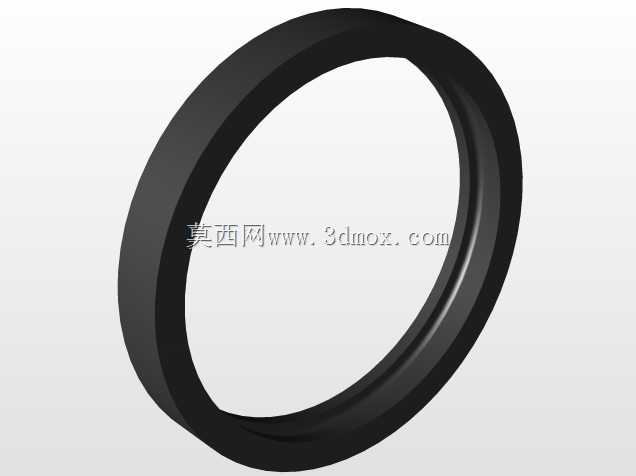

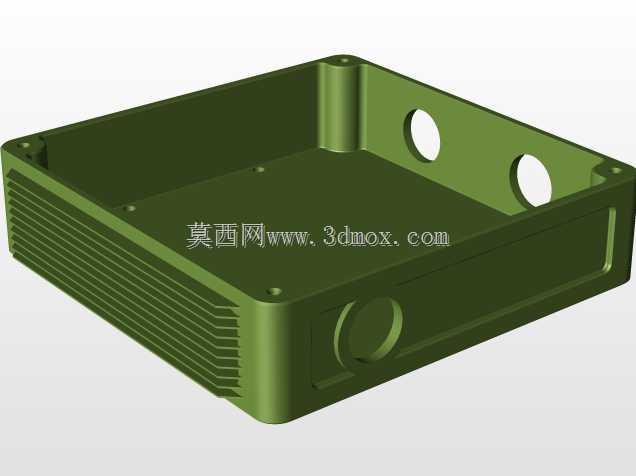

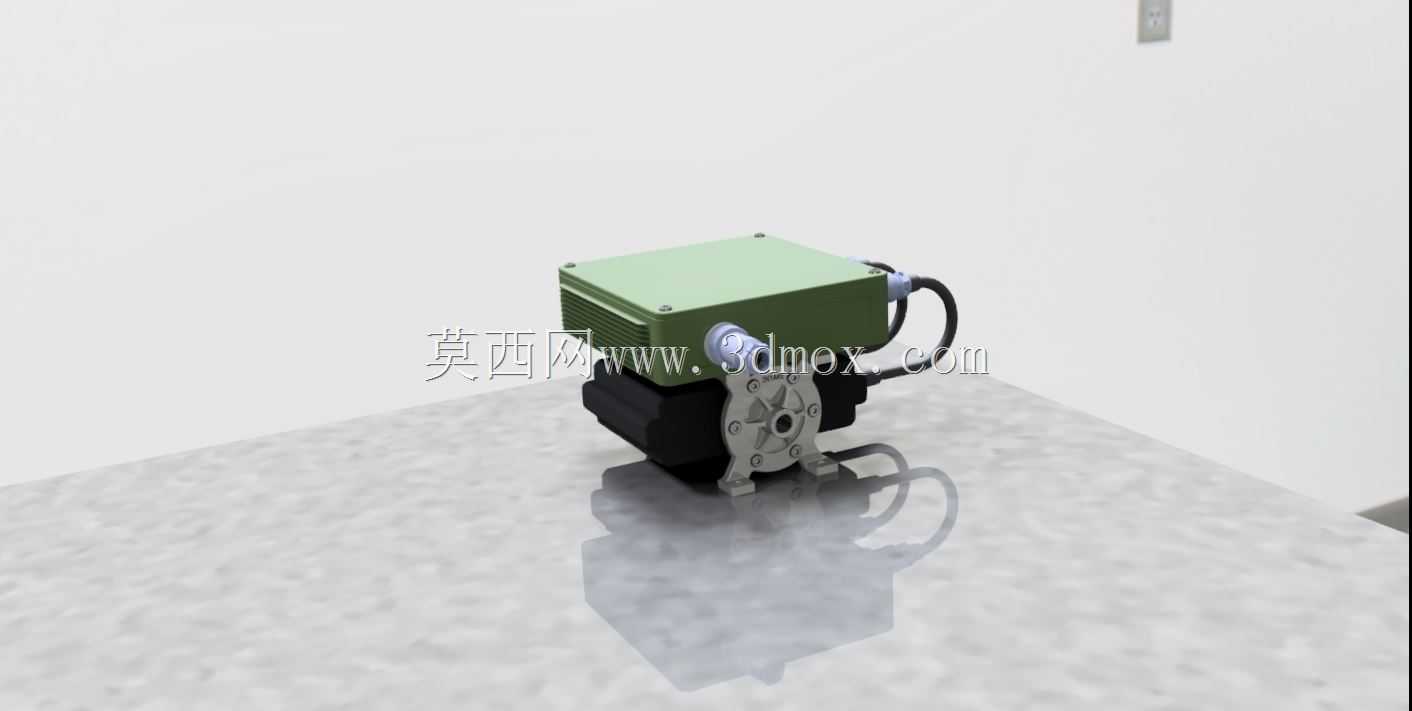

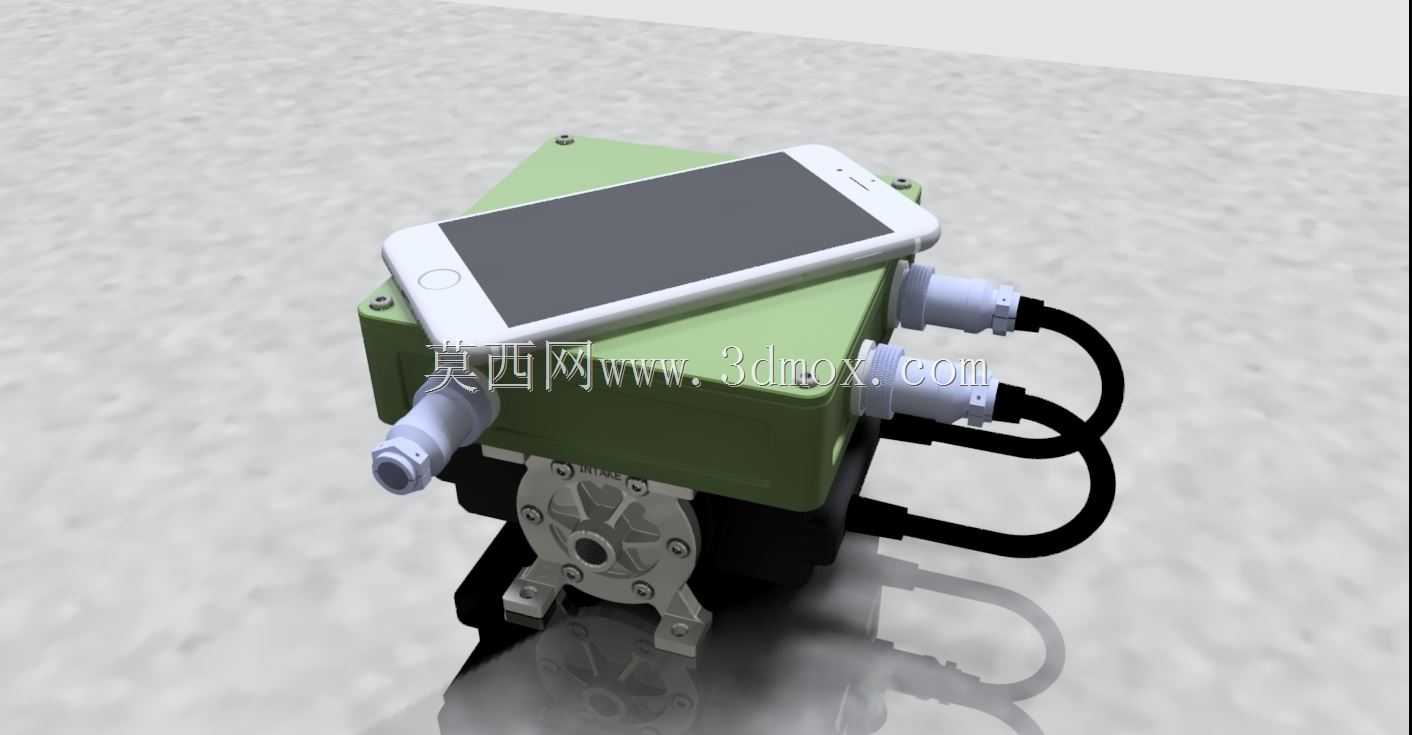

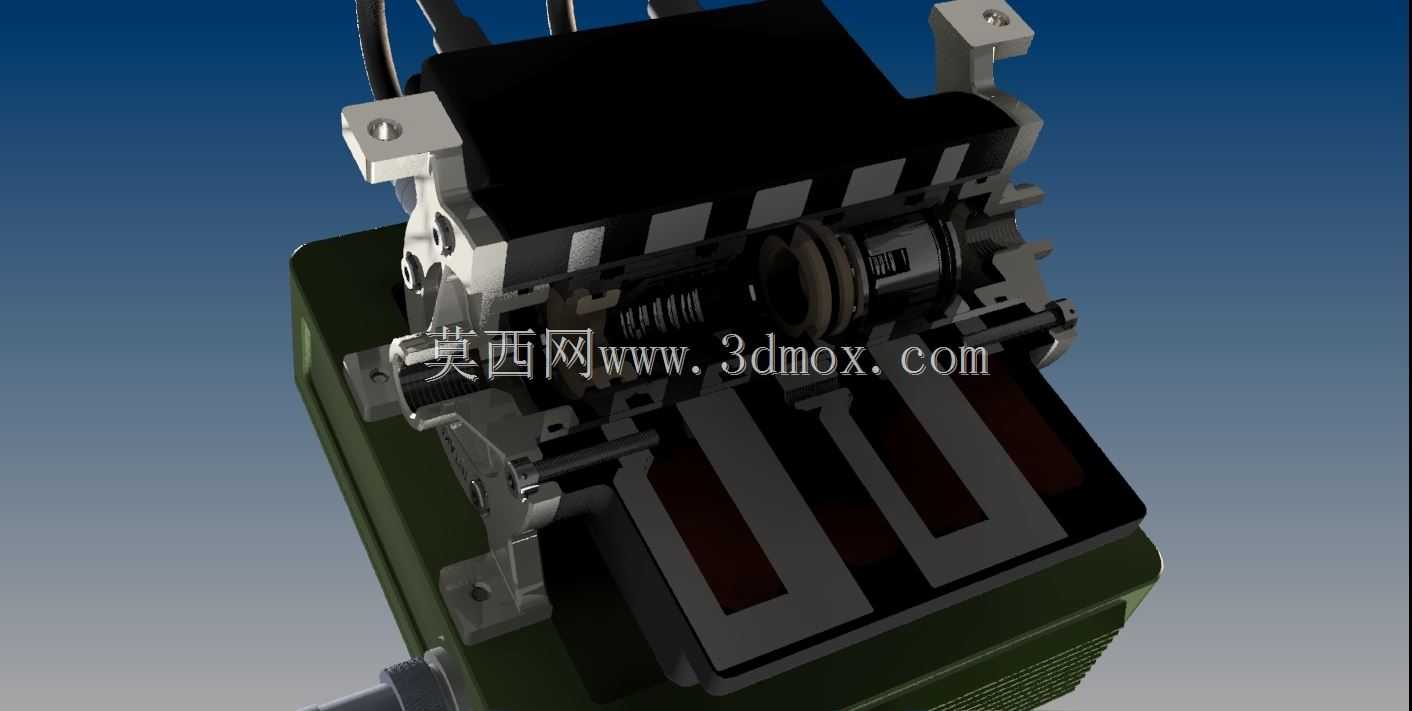

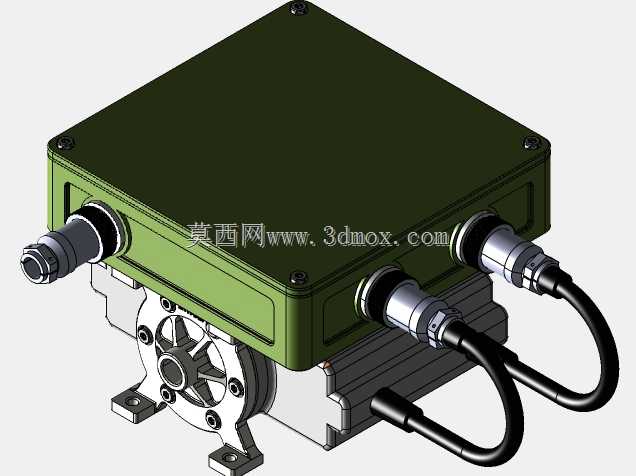

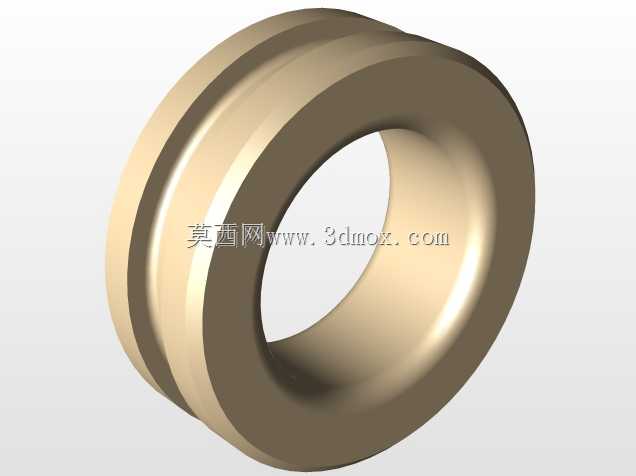

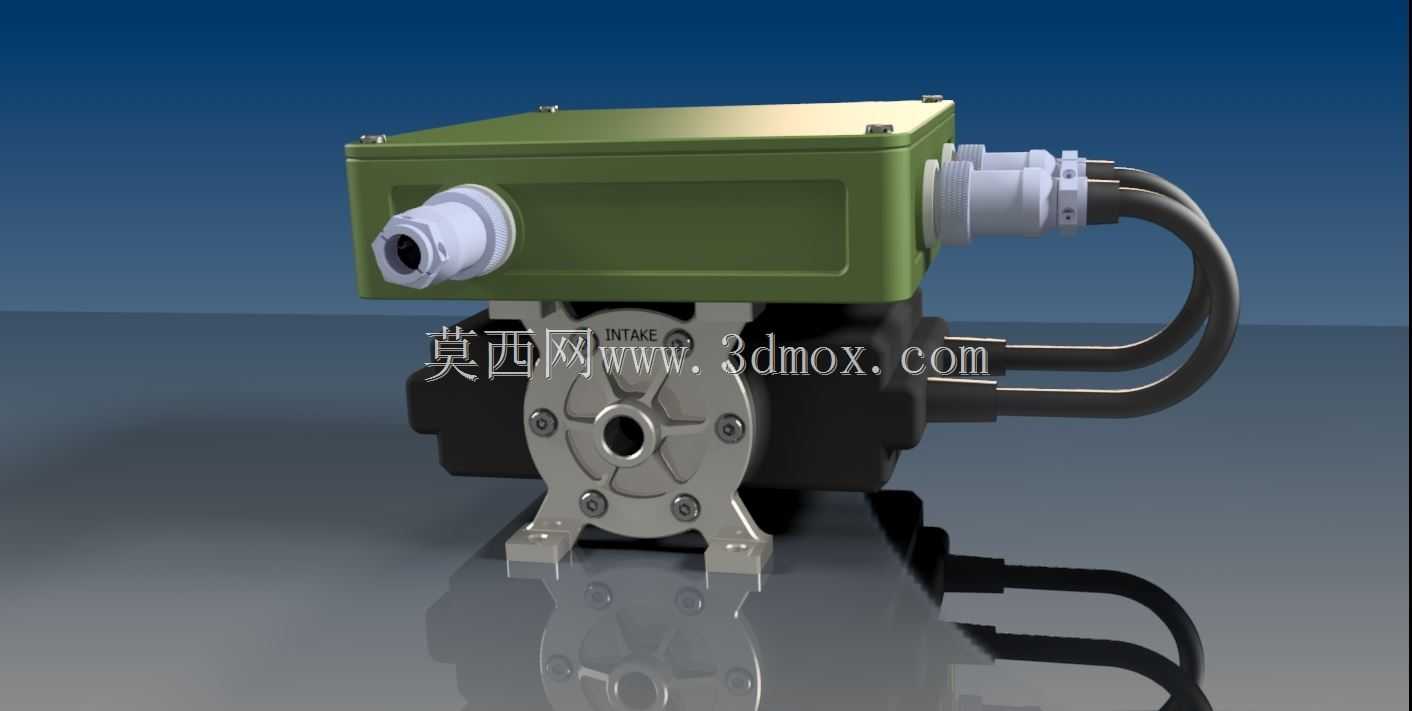

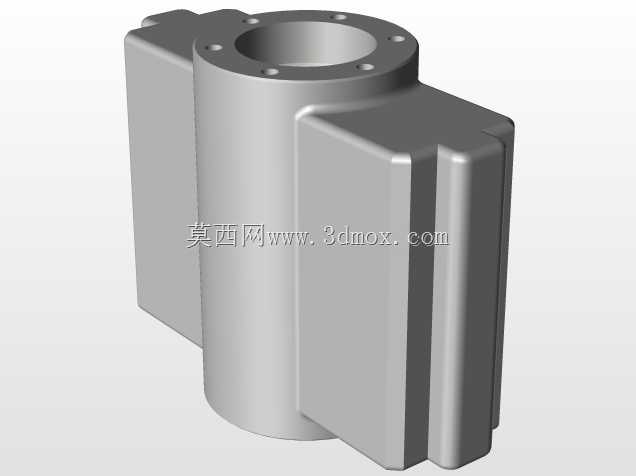

这款直线磁阻驱动的乙二醇泵，主要面向工业冷却循环、小型流体精准输送场景设计，可适配低温乙二醇介质输送工况，在小型温控设备、实验流体回路、紧凑型工业冷却系统中承担介质循环动力输出的核心作用，能够在多方位安装的工况下稳定运行，无需额外考虑安装姿态对泵体工作效率的影响。泵体采用直线磁阻双线圈驱动架构，两个线圈协同配合完成动力输出与行程复位，无需额外配置复杂的换向传动结构，大幅缩减了泵体自身的体积占比，同时降低了传动环节的能量损耗，相比传统曲柄连杆结构的同流量泵体，运行振动与工作噪音都有明显降低。泵体内部配置自润滑活塞环组件，采用填充改性的聚四氟乙烯材质搭配二硫化钼润滑组分，无需额外添加润滑介质即可长期保持活塞与缸壁之间的密封性能，从结构根源上避免了动态密封泄漏的问题，可实现10毫米通径下的恒定最大流量输出，流量精度可控制在满量程的±5%区间内，能够维持出口端的流量稳定，同时具备自我压力控制能力，可在出口堵塞工况下自动限制最大输出压力，避免管路超压损坏。泵体的进出液接口采用标准10毫米通径设计，接口位置布局紧凑，整体容积仅1.2升，安装边界预留了标准紧固件安装位，可直接适配常规工业管路的安装尺寸，无需额外定制转接配件。泵体集成CAN通讯接口，可直接接入工业设备的现场总线控制系统，实现运行参数的远程设置与工作状态实时反馈，同时预留了防爆版本的拓展设计空间，可根据易燃易爆工况的使用需求，在原有结构基础上加装防爆驱动箱体，满足特殊工况的使用要求。泵体外壳采用硬质铝合金加工成型，表面做硬质阳极氧化处理，具备良好的耐腐蚀性能与结构强度，可适配工业现场的复杂使用环境，进出液口标识清晰，接线端采用防水快插结构，现场安装接线无需复杂调试即可快速投入使用。
