航空涡轮喷气发动机剖面结构设计

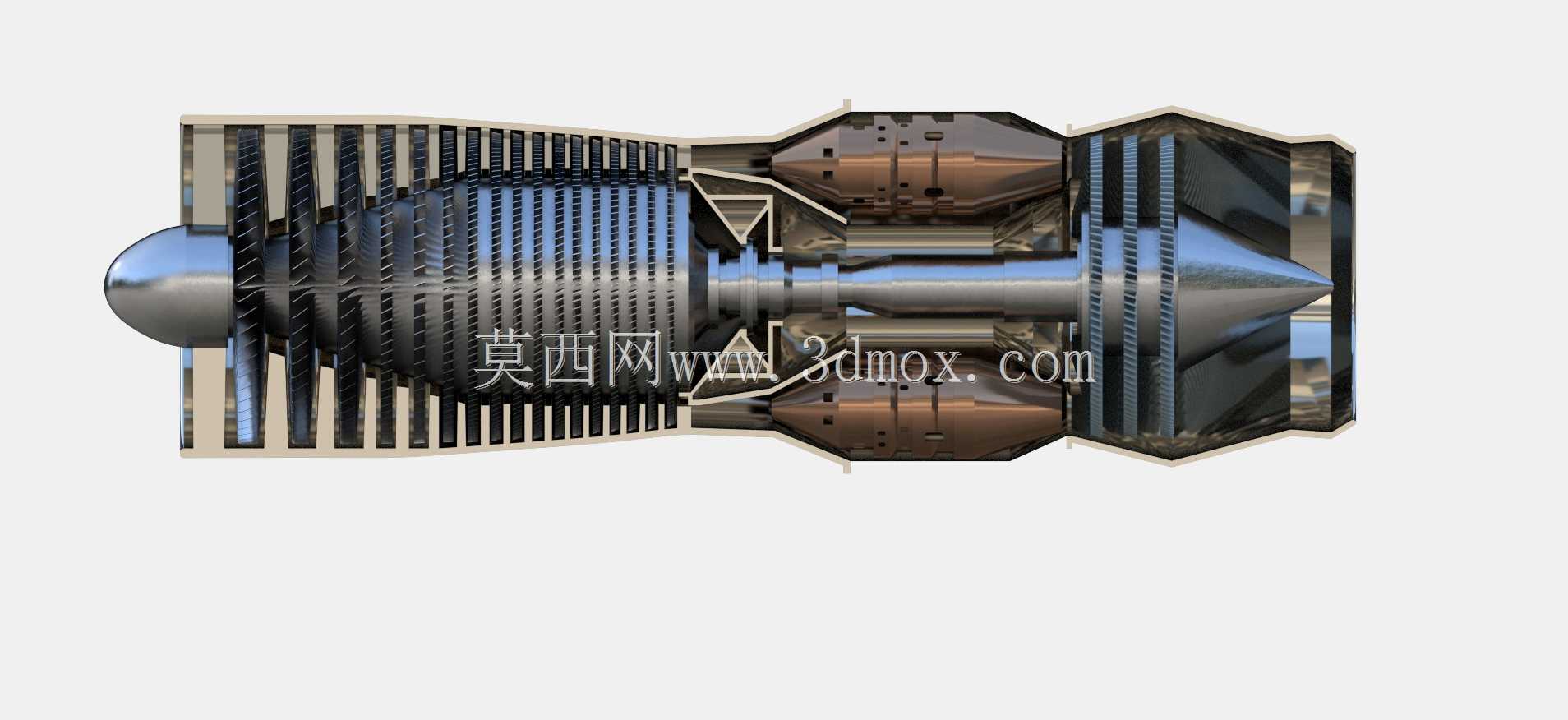

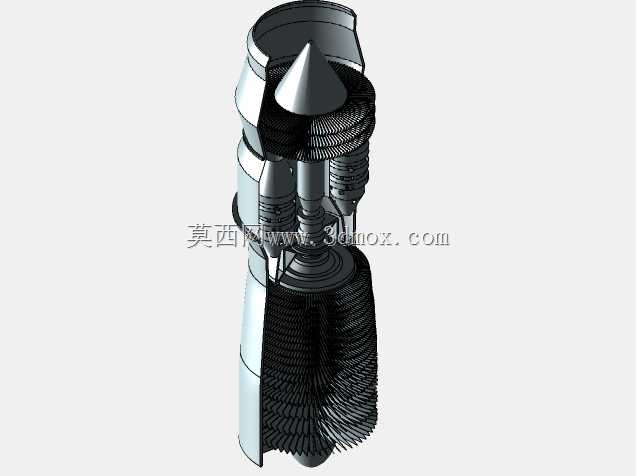

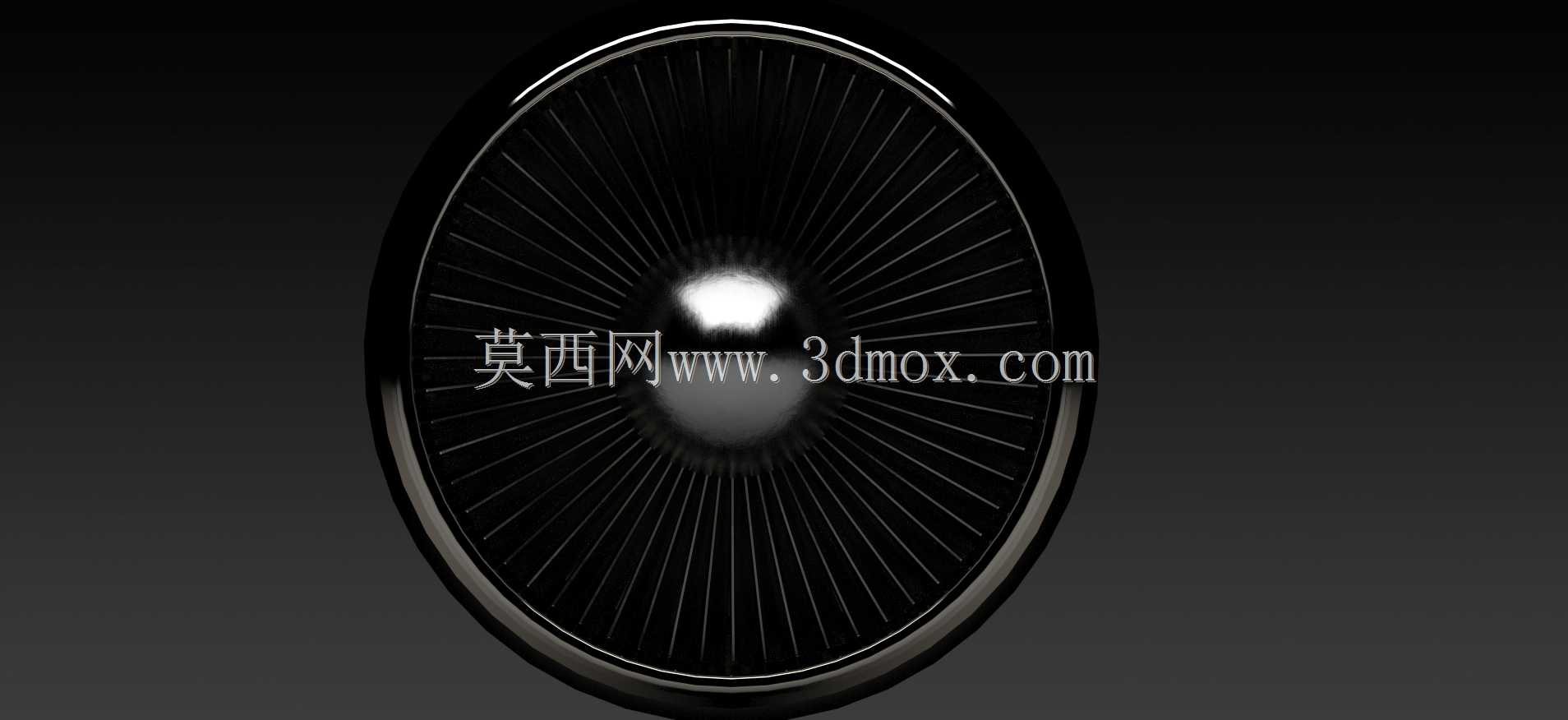

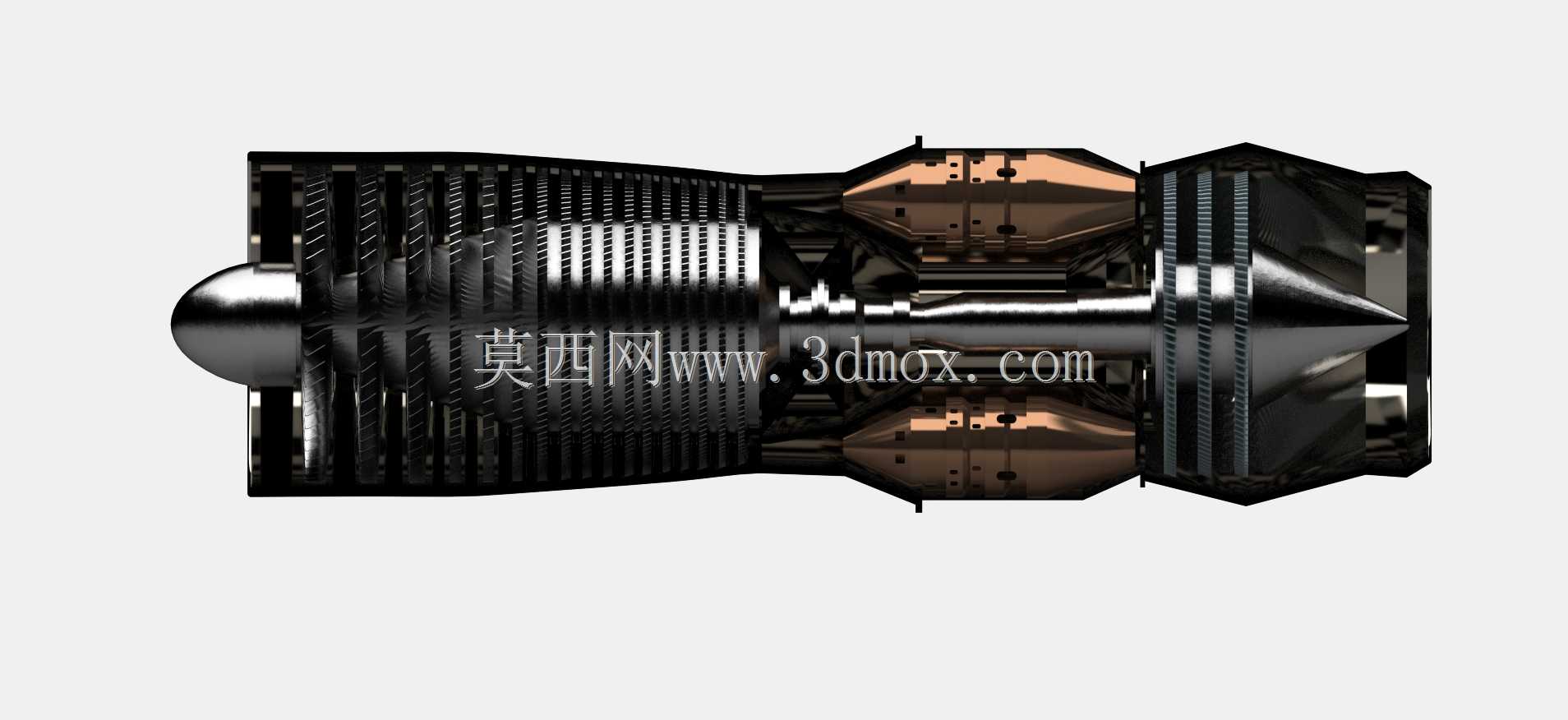

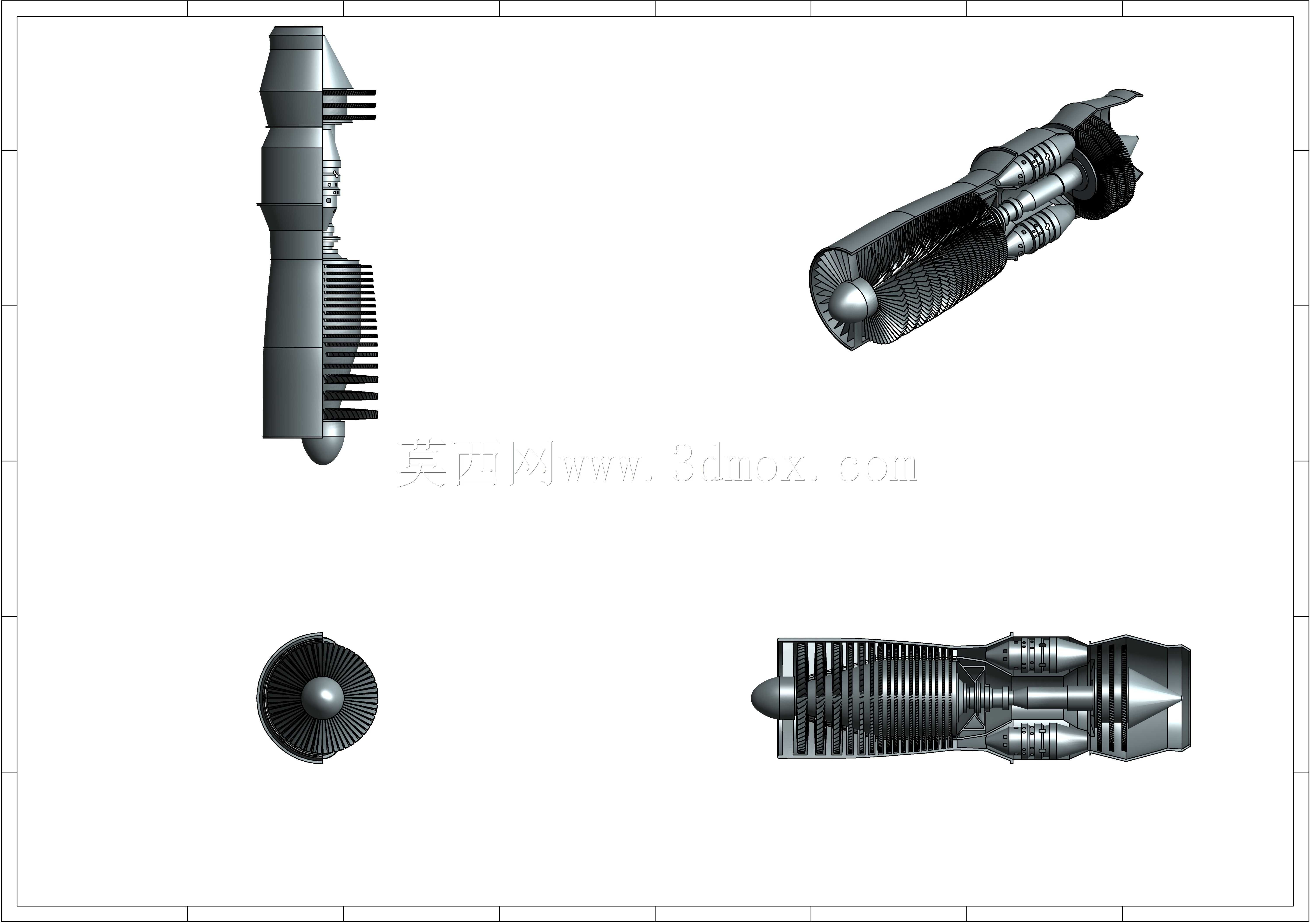

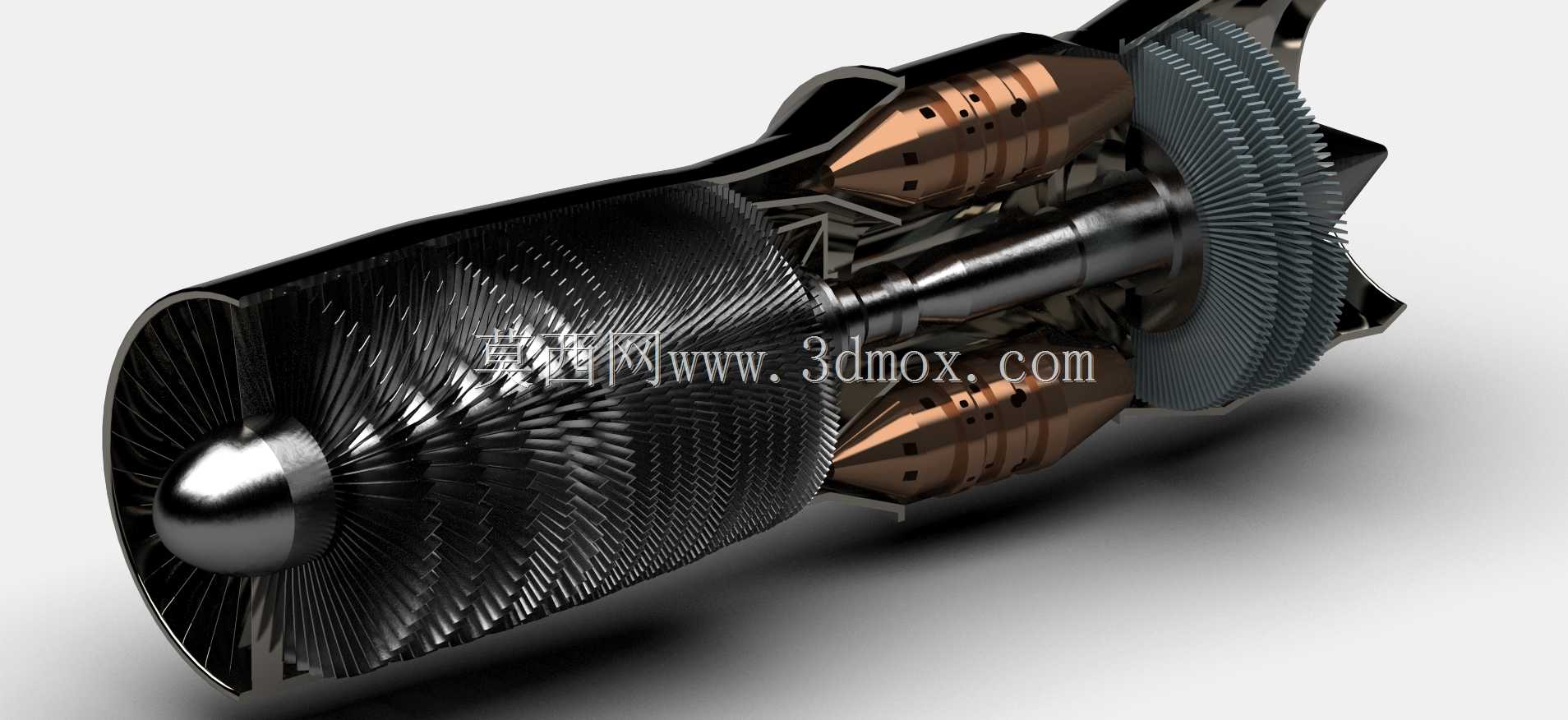

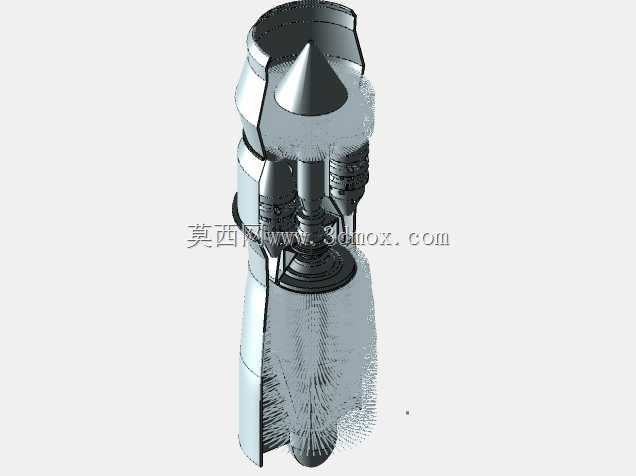

该涡轮喷气发动机结构设计主要面向航空动力领域的教学演示、原理验证以及初期方案推演场景，可作为航空类专业教学的具象化教具，也能为航空动力研发环节的原理展示、结构认知提供直观的三维参考，帮助从业者快速理解喷气动力的核心运作逻辑。作为航空飞行器的核心动力单元，这款涡轮喷气发动机的核心用途是通过压缩空气与燃油混合燃烧产生高速喷射气流，为飞行器提供持续的前进推力，适配亚音速飞行工况下的动力输出需求，可支撑小型固定翼飞行器、试验类航空装置的动力方案论证工作。从功能特性来看，该模型完整还原了涡轮喷气发动机的核心功能区段结构，从进气端开始依次呈现了进气整流、多级压气机压缩、燃烧室燃油混合燃烧、涡轮做功驱动、尾喷口加速排气的全流程结构，各功能段的衔接逻辑完全贴合实际喷气发动机的运作原理，压气机段的多级叶片排布、燃烧室的腔体结构、涡轮段的动力传递路径、尾喷口的收敛构型都做了清晰的结构呈现，能够直观展示空气从进入到高速喷出的完整流道走向，以及各核心部件在动力循环过程中的作用位置。在设计思路上，这款模型采用了简化设计的逻辑，在保留核心功能结构与运作逻辑的前提下，对非核心的细碎管路、附属小部件做了合理精简，既保证了结构认知的准确性，又避免了过度冗余的结构干扰核心原理的展示；整体采用同轴布局设计，所有核心转动部件都沿发动机中心轴线排布，保证了转动部件的动平衡基础，压气机段采用逐级缩小的流道设计匹配空气压缩过程中的压力变化，燃烧室采用环形腔体结构保证油气混合的均匀性，涡轮段的叶片角度匹配高温燃气的冲击方向，能够最大化将燃气内能转化为转动机械能驱动前端压气机工作，尾喷口采用收敛构型提升排气速度，最大化推力转化效率。从外形与安装边界来看，该发动机整体为长筒状构型，前端进气口为圆弧整流构型，能够有效降低进气过程的气流阻力，中段为直径最大的燃烧室区段，是整个发动机的核心功能区，后段尾喷口逐步收窄，整体外轮廓流畅无突兀凸起；安装接口可沿筒体中段的承力机匣位置设置固定点位，适配飞行器机身或吊舱的安装空间需求，整体径向尺寸控制合理，轴向长度符合小型喷气动力单元的尺寸比例，在安装时可根据飞行器的布局需求调整安装固定点的位置，不会与周边的机身结构、燃油管路、操控线路产生空间干涉，能够很好地适配小型航空飞行器的动力舱安装边界要求。
