航空试验用收缩段式风洞结构设计

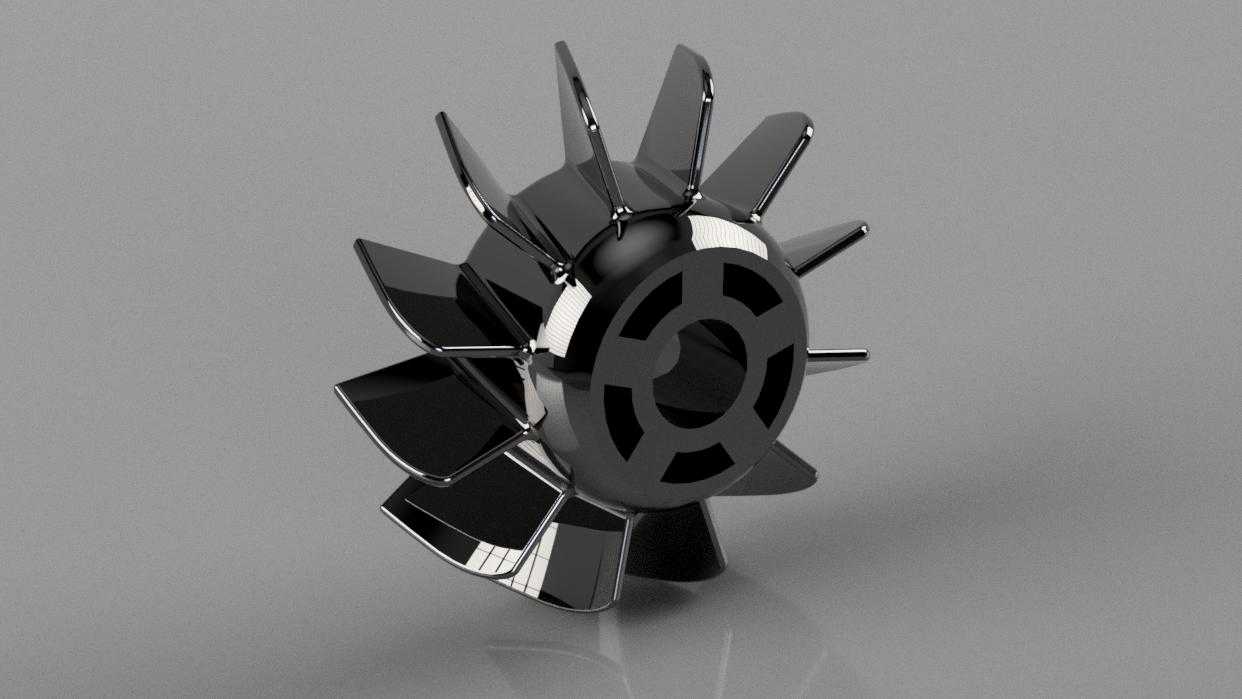

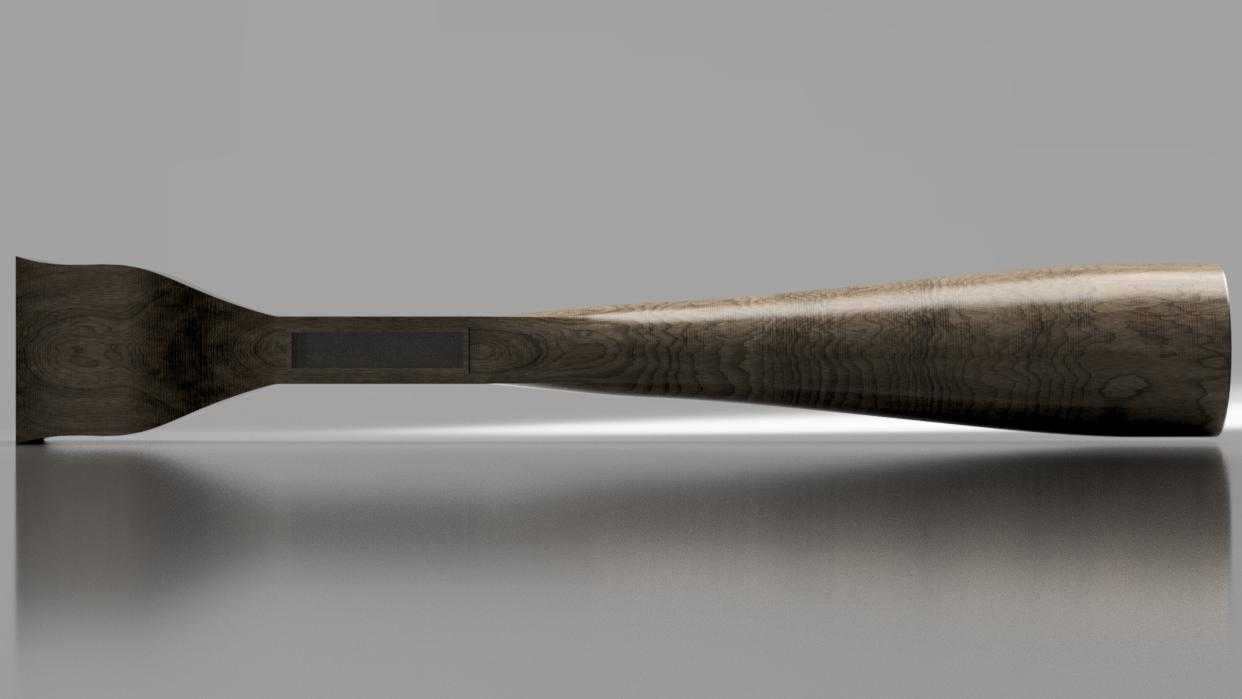

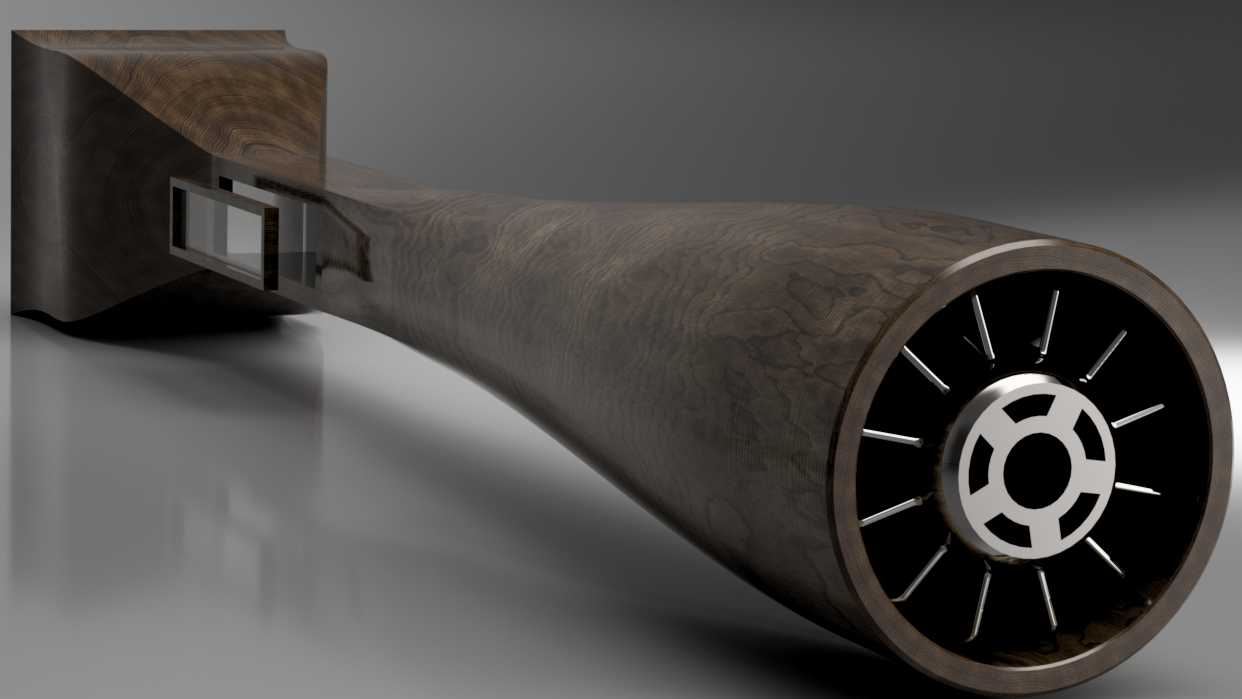

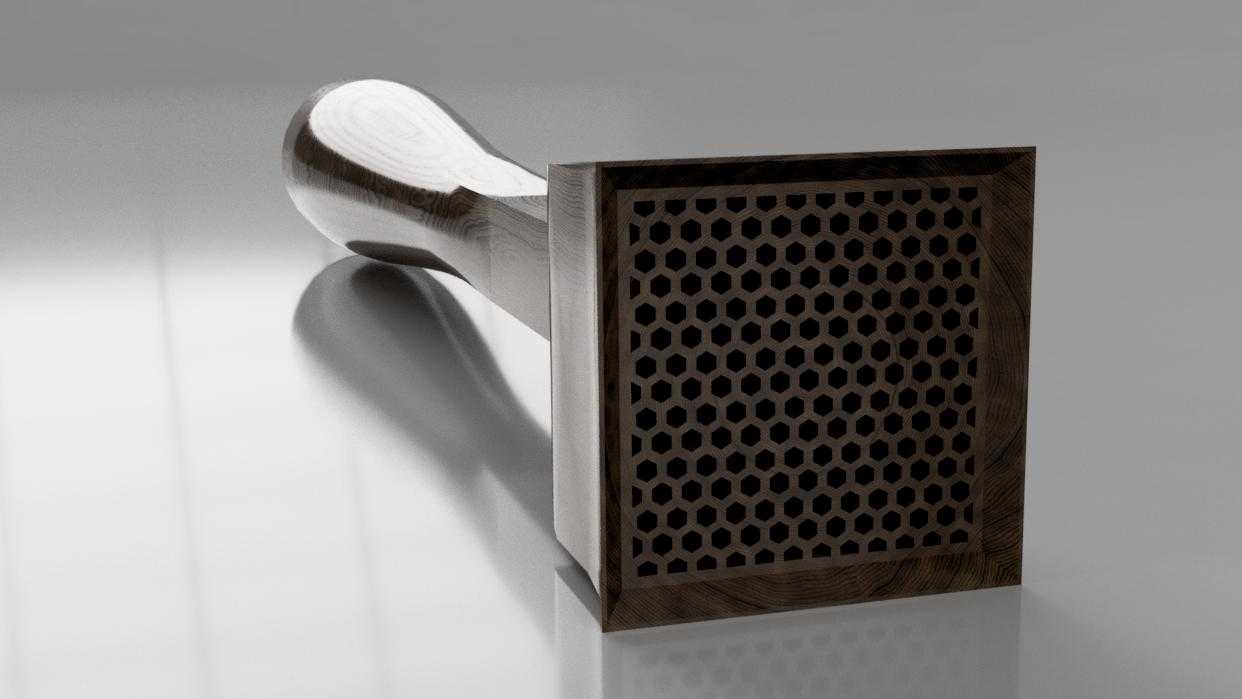

这套风洞结构针对航空航天领域基础气动试验场景设计，核心用途是为缩比飞行器模型、航空零部件提供可控流速的均匀流场，满足翼型升阻特性测试、飞行器表面流场观测、气动载荷校核等试验需求，可覆盖低速到亚音速段的常规教学与基础科研试验场景，适配高校航空专业教学实验室、小型航空研发机构的初期试验工位。从功能特性来看，该结构采用收缩段直连试验段的布局，收缩段曲线遵循维氏曲线设计逻辑，能让来流在收缩过程中保持流速均匀提升，避免气流分离产生的湍流干扰试验数据，出口位置设置的整流格栅与导流叶片，可进一步打散大尺度涡团，让试验段核心区域的流场湍流度控制在较低水平，保证测试数据的可靠性。设计过程中优先考虑了试验段的观察与安装需求，侧面预留的透明观察窗安装位，可直接适配纹影仪、PIV粒子成像测速设备的观测需求，无需额外对结构进行打孔改造；尾部的动力连接法兰采用标准止口定位设计，可直接对接不同功率的轴流风机组，安装时仅需保证法兰端面与风洞轴线的垂直度公差在0.1mm以内，即可避免连接位置出现气流泄漏。外形尺寸方面，整体结构沿气流方向的总长适配常规3米层高的实验室布局，收缩段入口截面尺寸匹配常规初效过滤段的出口规格，试验段截面尺寸可容纳最大展长0.6米的缩比飞行器模型，安装时需保证整体轴线水平度偏差不超过0.5mm/m，底部预留的四个安装支脚可直接固定在混凝土试验台或型钢焊接支架上，支脚位置设置的调节螺栓可在安装时微调整体水平度，避免因基础不平导致结构变形影响流场品质。结构内壁设计为光滑过渡曲面，无突出的连接棱边，所有拼接位置均设计为阶梯式止口结构，安装后内壁齐平度可控制在0.2mm以内，减少气流沿程摩擦损失，同时降低拼接位置产生的附加噪声。针对有限元分析需求，该结构的几何特征保留了所有受力关键位置的细节，包括支脚与主体的连接加强筋、尾部法兰的螺栓孔位、观察窗的安装台阶，可直接导入仿真软件进行结构强度校核、流固耦合分析，无需额外进行大量几何清理工作，若用于反向工程测绘参考，所有曲面的曲率连续特征均保留完整，可直接提取关键截面线进行参数化重构。
