航空航天用Cd喷嘴流场仿真分析模型

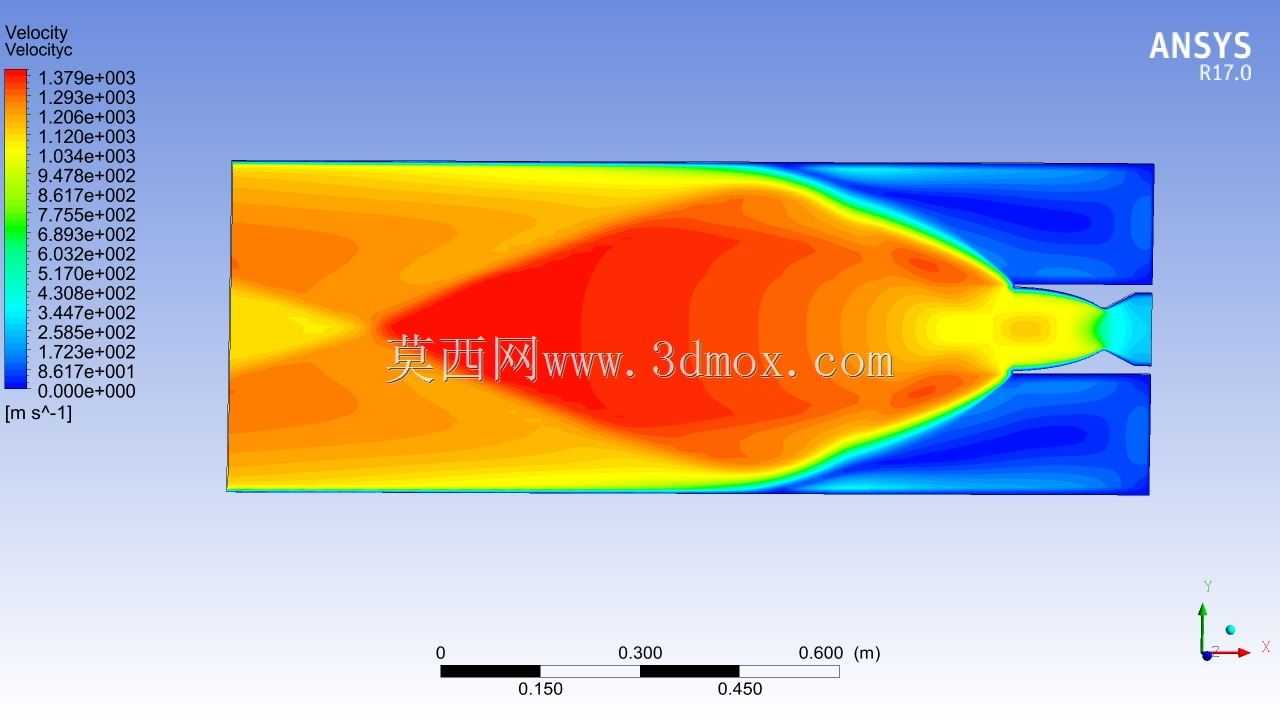

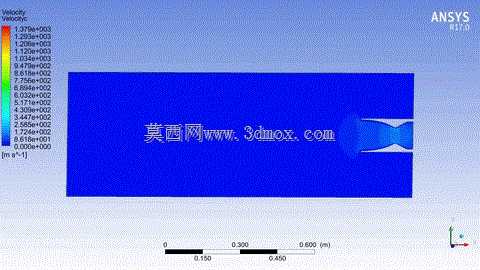

Cd喷嘴作为航空航天动力系统的核心功能部件，主要应用于火箭发动机推力室、超音速风洞试验装置、高超声速飞行器推进系统等场景，承担着将燃烧室内高温高压燃气的热能转化为定向动能、产生额定推力的核心作用，其流场分布特性直接决定动力系统的推力效率、工作稳定性与结构热负荷水平，是超音速推进装置研发过程中必须重点验证的核心部件。本次分析针对收敛-扩张型Cd喷嘴开展全流场CFD仿真计算，完整覆盖喷嘴入口稳流段、收敛收缩段、喉部临界截面、扩张膨胀段以及出口射流区域的全流域，能够精准捕捉超音速流动过程中的激波生成、边界层发展、射流掺混等典型流动现象，为喷嘴型线优化、热防护结构设计提供量化的数据支撑。从功能特性来看，该类Cd喷嘴需要在高温高压来流条件下，实现气流从亚音速到超音速的连续加速，保证出口截面气流速度均匀、方向平行于轴线，同时尽可能降低流动过程中的总压损失，减少激波带来的能量耗散与结构振动。设计过程中首先根据额定推力、燃烧室工作压力、环境背压等核心参数，通过气体动力学一维计算确定喉部通流面积、扩张段面积比、扩张半角等核心尺寸参数，本次分析模型的整体流域轴向长度约0.6米，入口段直径约0.3米，能够匹配中等推力量级火箭发动机的喷嘴尺寸边界，安装时需要保证喷嘴入口与燃烧室连接端面的同轴度公差，避免入口流场畸变带来的侧向力载荷。型线设计阶段采用特征线法完成扩张段壁面的型线拟合，保证气流在扩张段内实现均匀膨胀，避免出现过度膨胀或者膨胀不足的工况，减少出口射流中的激波系强度。仿真过程中采用可压缩流动求解器，耦合能量方程与真实气体物性模型，能够准确计算高马赫数下的气流速度、压力、温度分布，从得到的速度云图可以清晰看到，燃烧室内的亚音速气流在收敛段逐步加速，在喉部达到音速，进入扩张段后持续膨胀加速至超音速，在喷嘴出口处形成稳定的超音速射流，核心区最高流速超过1300m/s，符合超音速喷管的典型流动特征。这类仿真分析能够在物理样机加工之前，提前预判喷嘴内部的流动分离、局部热斑、侧向载荷等风险点，大幅减少热试车的试验次数，缩短研发周期，降低研发成本，同时可以通过调整壁面型线、扩张段长度、入口倒角等结构参数，对比不同方案下的流场均匀性、总压恢复系数、推力系数等性能指标，筛选出综合性能最优的结构方案，为航空航天动力装置的喷嘴结构设计提供可靠的技术依据。
