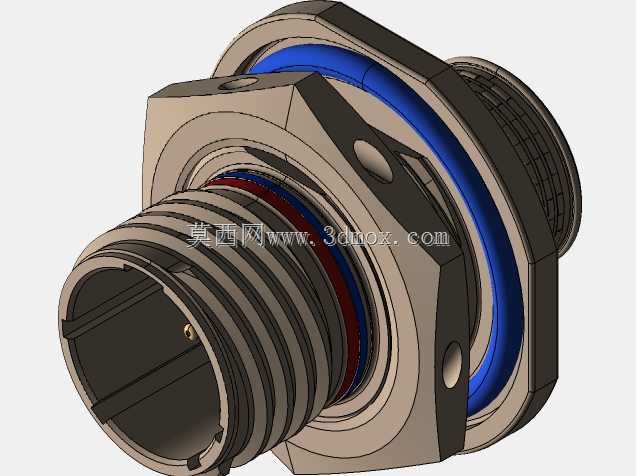

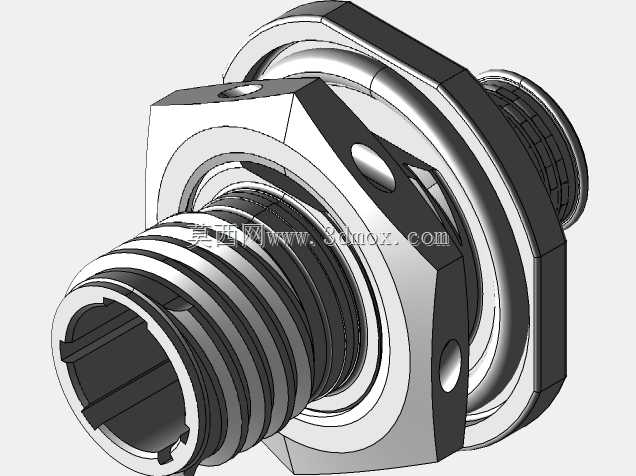

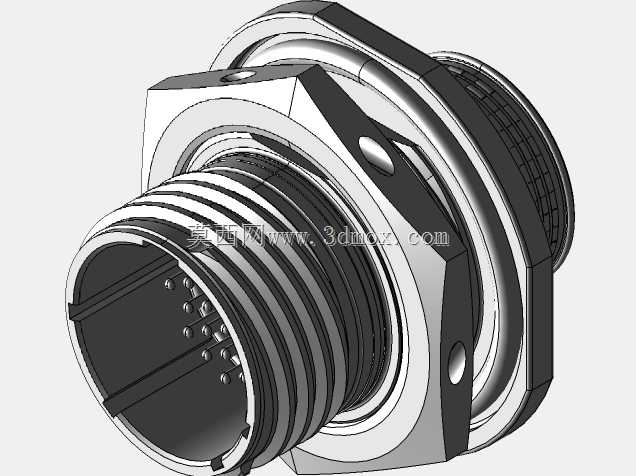

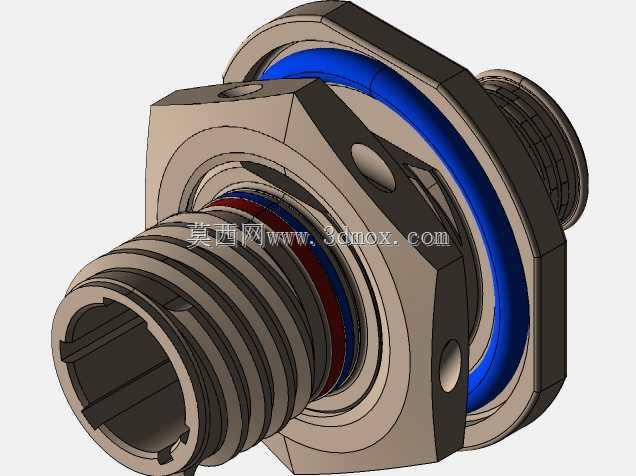

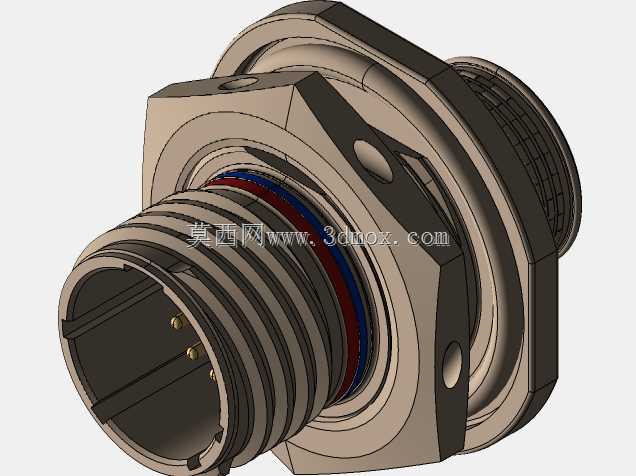

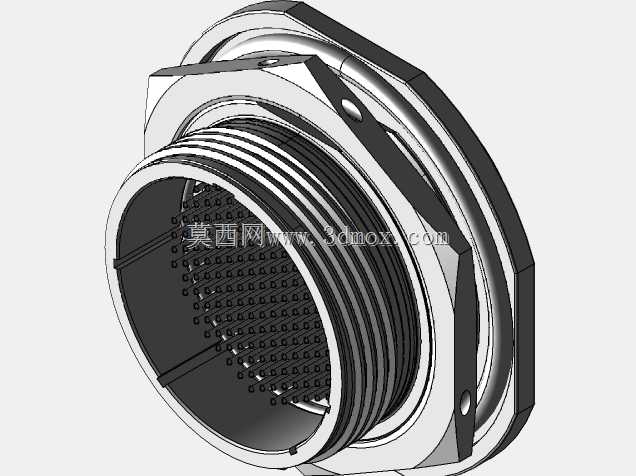

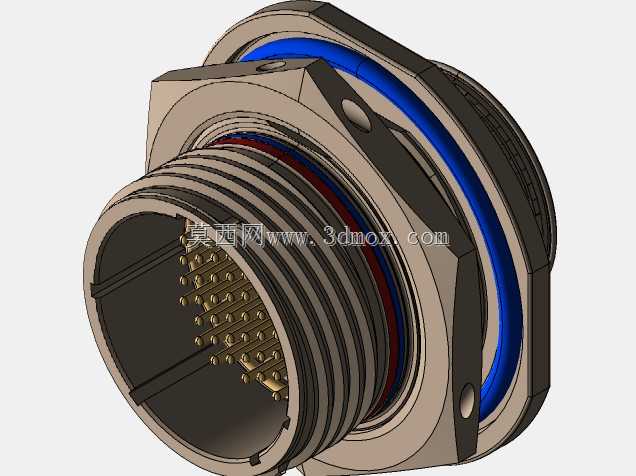

军用航空防松螺母插座连接器结构设计

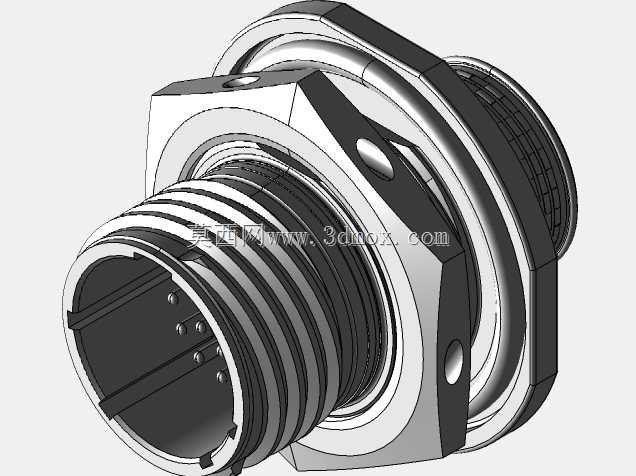

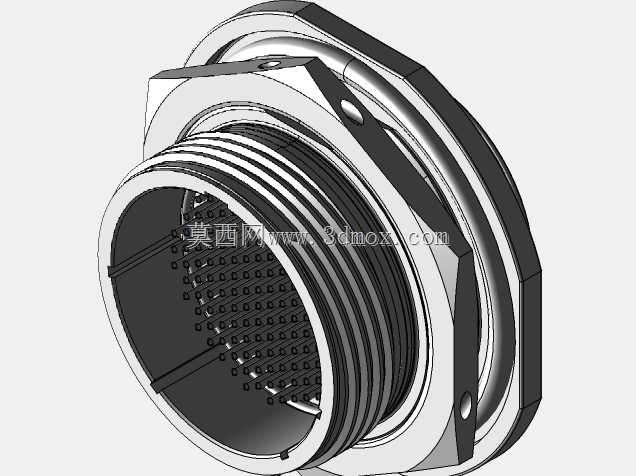

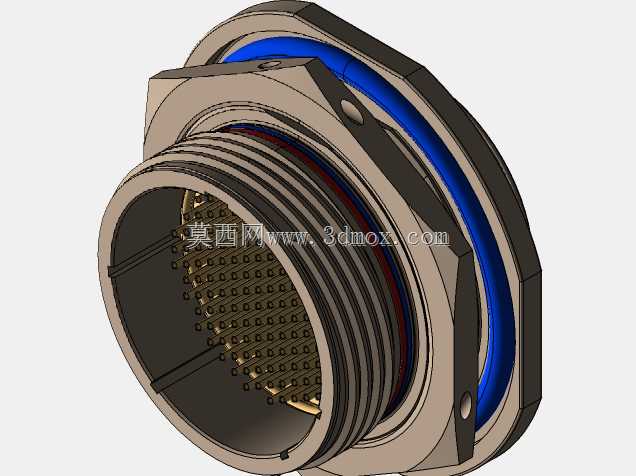

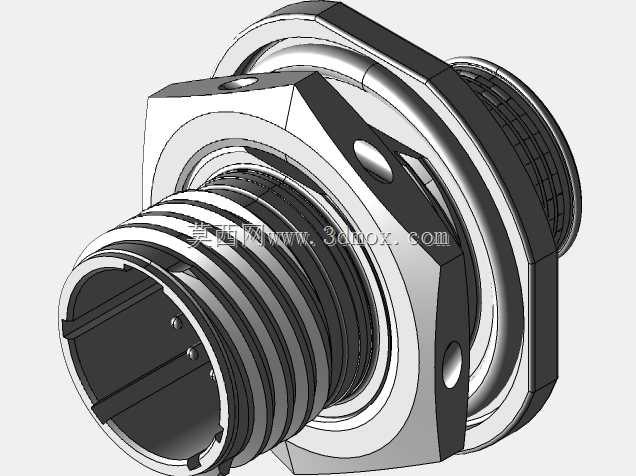

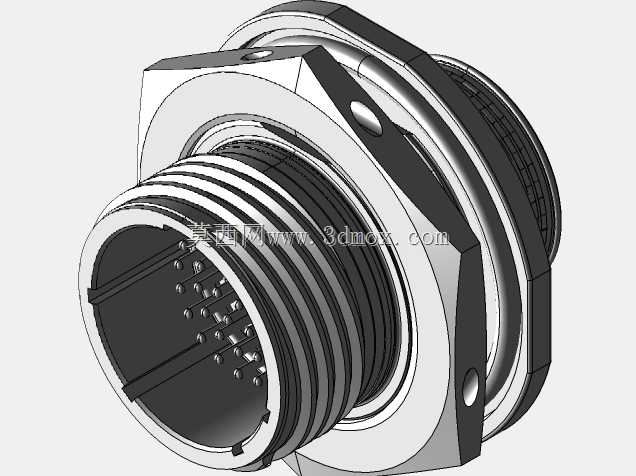

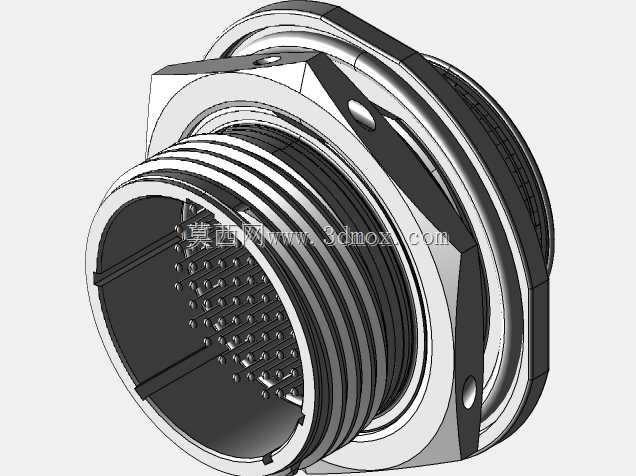

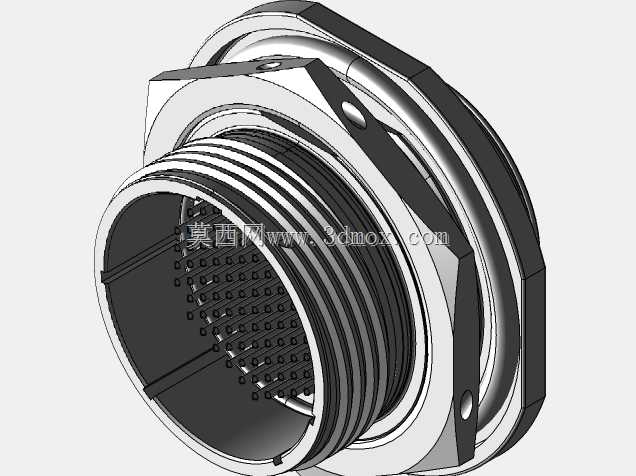

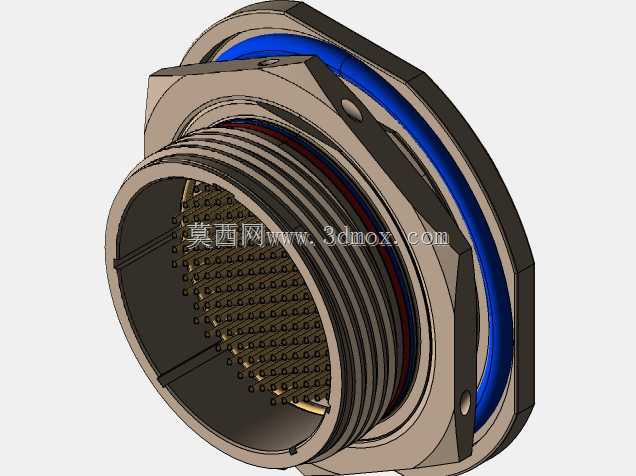

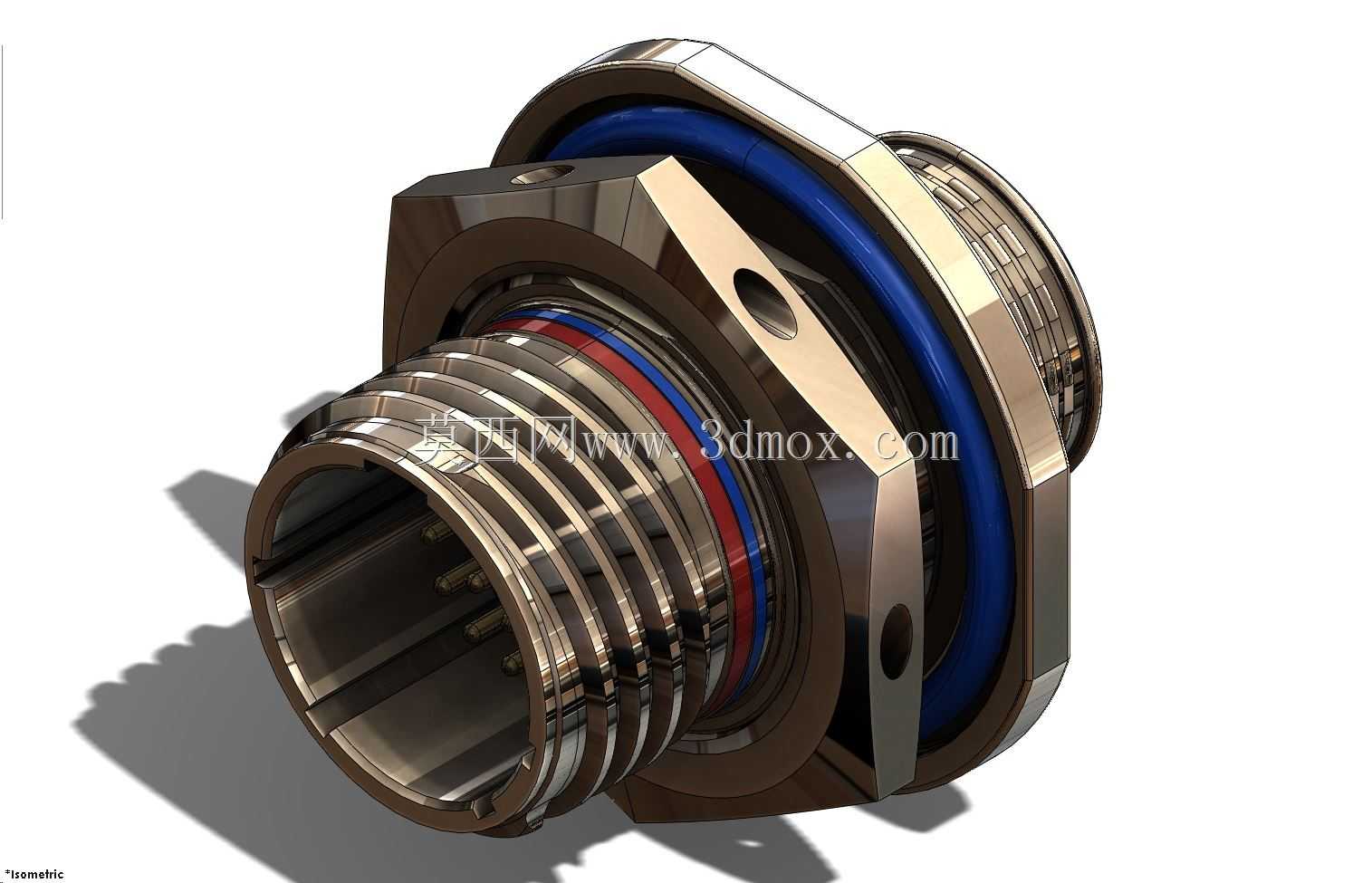

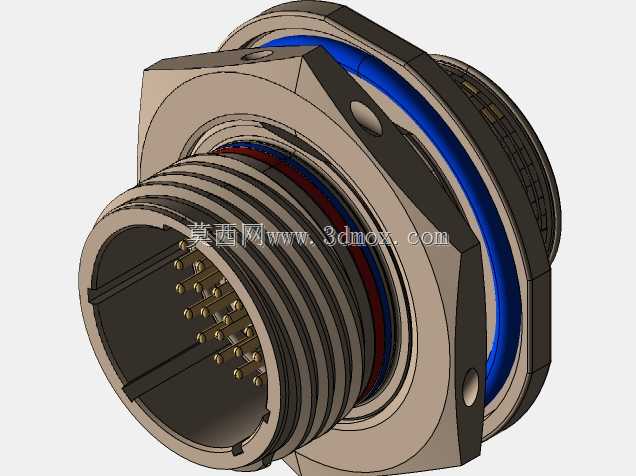

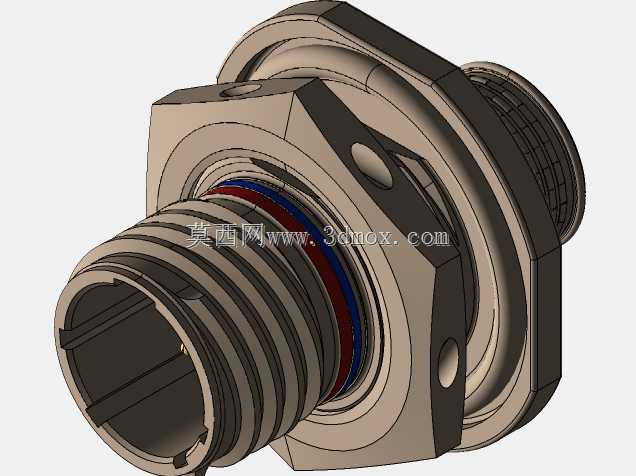

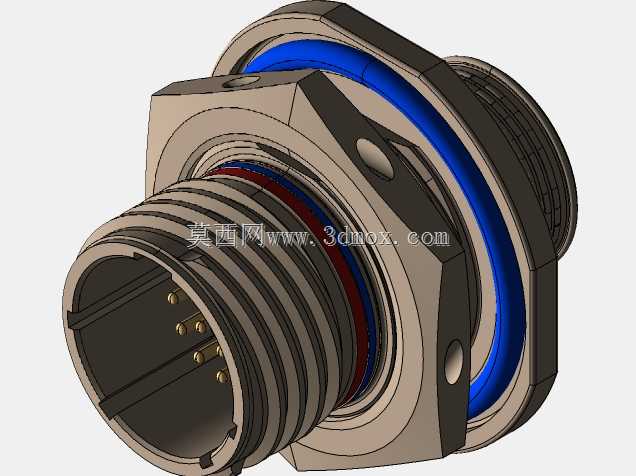

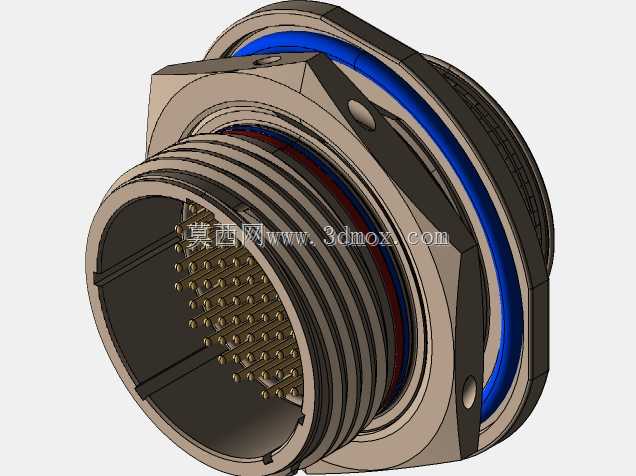

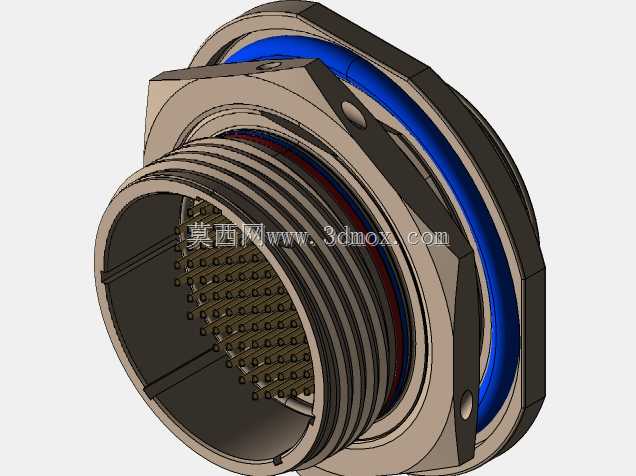

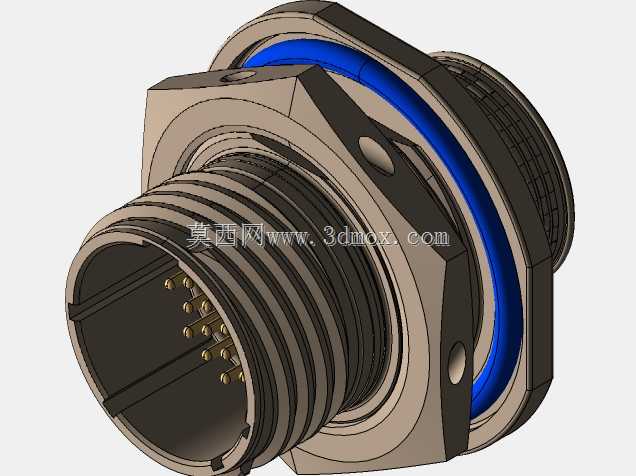

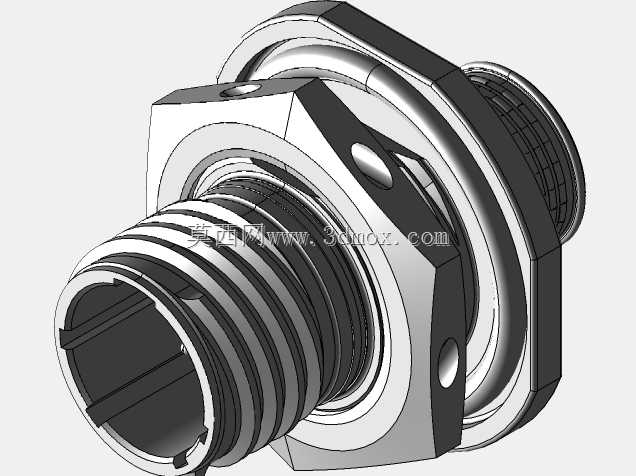

该款连接器主要面向军用航空航天领域的机载设备、航电系统布线场景，同时可适配高振动、强冲击的地面雷达、舰载通讯设备的信号与小功率电力传输需求，作为线缆与设备面板之间的衔接接口，承担着固定线缆端接、保障信号稳定传输、隔绝外界水汽粉尘侵入设备腔体的核心作用，在复杂工况下可避免连接松脱导致的信号中断、电路故障问题，是高可靠性电气连接场景的关键基础零部件。产品采用防松螺母式锁紧结构，区别于普通卡扣式连接器，依靠螺纹旋合的预紧力实现面板侧的固定，搭配多道密封胶圈结构，可实现对接端与安装面板处的双重密封，在高湿度、盐雾、温差剧变的环境中仍能保持稳定的连接性能，内部插针采用同轴排布设计，可同时传输多路差分信号与低压供电电流，插合端面的定位结构可避免误插对位问题，降低现场装配的操作难度。设计过程中优先考虑极端工况下的可靠性，外壳采用金属切削成型结构，兼顾结构强度与电磁屏蔽性能，外壳外壁的扁位结构可适配安装时的扳手夹持需求，避免旋紧螺母时连接器本体跟转损伤内部线缆；密封胶圈的沟槽尺寸经过反复校核，既保证胶圈压缩量处于合理密封区间，又避免压缩量过大导致胶圈永久变形失效，内部插针的固定结构采用灌封与卡装结合的方式，可承受强振动下的插针移位风险。外形尺寸严格遵循对应军用标准的外壳尺寸规范，安装法兰的厚度、螺纹规格、穿腔内径均适配标准面板开孔尺寸，安装时无需额外定制开孔，可直接替换同规格的老旧连接器产品，对接端的配合尺寸与同系列插头完全兼容，插合后锁紧螺母的防松结构可承受数百小时的随机振动测试不松脱，尾部的线缆衔接处可适配不同线径的屏蔽线缆，通过尾部附件实现线缆的抗拉固定与屏蔽层接续，整体安装边界紧凑，不会占用设备面板后方过多的布线空间，适合机载设备内部狭小舱室的密集布线场景。
