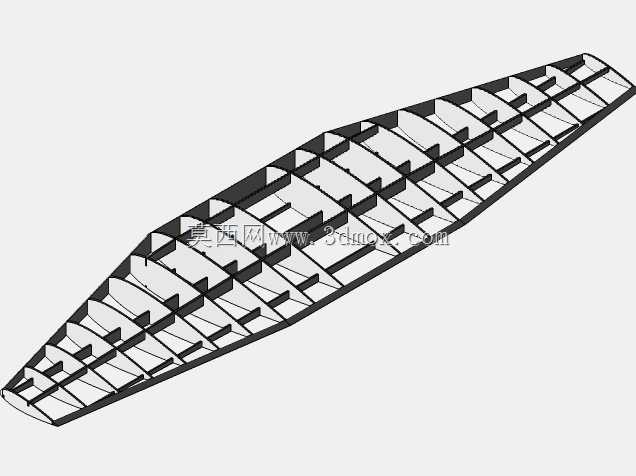

对称NACA翼型木制机翼机身骨架结构

该结构为航模制作领域常用的对称NACA翼型木制机翼机身承力骨架，主要应用于轻木固定翼航模的制作与改装场景，是航模飞行过程中承担气动升力、连接机身与操纵舵面的核心承载结构，能够为航模提供稳定的气动外形基础，保障飞行过程中机翼受力均匀传递至机身主体，避免飞行过程中出现翼面形变、颤振等影响飞行稳定性的问题。从实际用途来看，该骨架可直接作为轻木航模的机翼内部支撑结构，外覆蒙皮后即可形成完整的机翼气动面，适配中小排量电动动力或油动动力的固定翼航模，能够满足休闲飞行、航模入门练习、自制航模验证等多种场景的使用需求，尤其适合航模爱好者手工制作、改装个性化航模时使用。在功能特性上，该骨架采用桁架式镂空结构设计，在保障翼型外形精度的同时最大限度降低了结构自重，纵向布置的翼肋严格贴合对称NACA翼型的型线坐标，能够保证翼面的气动连续性，横向贯穿的翼梁承担飞行过程中的弯曲载荷与剪切载荷，各肋条之间的连接位预留了蒙皮粘贴、舵机安装、舵面铰链固定的操作空间，无需二次大规模裁切即可完成后续配件的装配。设计思路上，该结构完全遵循对称NACA翼型的气动特性要求，翼肋沿翼展方向等距排布，从翼根到翼尖的翼型弦长逐步收窄，既符合大展弦比机翼的气动效率要求，也兼顾了木制材料加工的便利性，所有杆件的连接节点均采用平面贴合设计，适合使用轻木切割、手工粘接的方式完成制作，不需要复杂的机加工设备即可完成组装。从安装边界来看，该骨架翼根位置预留了与机身对接的安装平面，可通过碳杆或木质连接件与机身主体固定，翼展方向的尺寸可根据实际飞行需求在原有结构基础上裁切调整，翼型厚度方向的尺寸完全匹配标准对称NACA翼型参数，外覆热缩蒙皮后不会出现翼型失真的问题，骨架内部的镂空空间可容纳舵机、走线、动力供电线路等组件，不会与后续安装的操纵配件产生结构干涉。
