歼10A战斗机整机外形结构三维数模

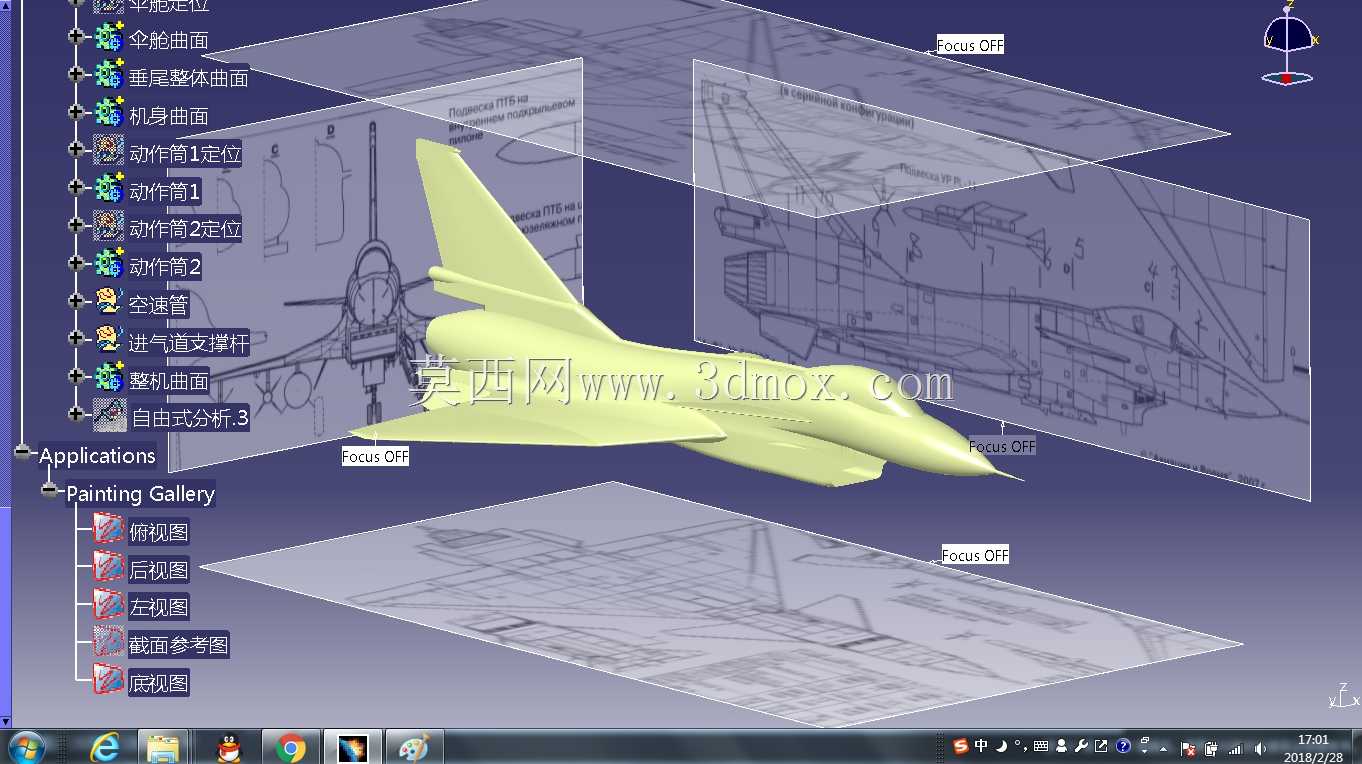

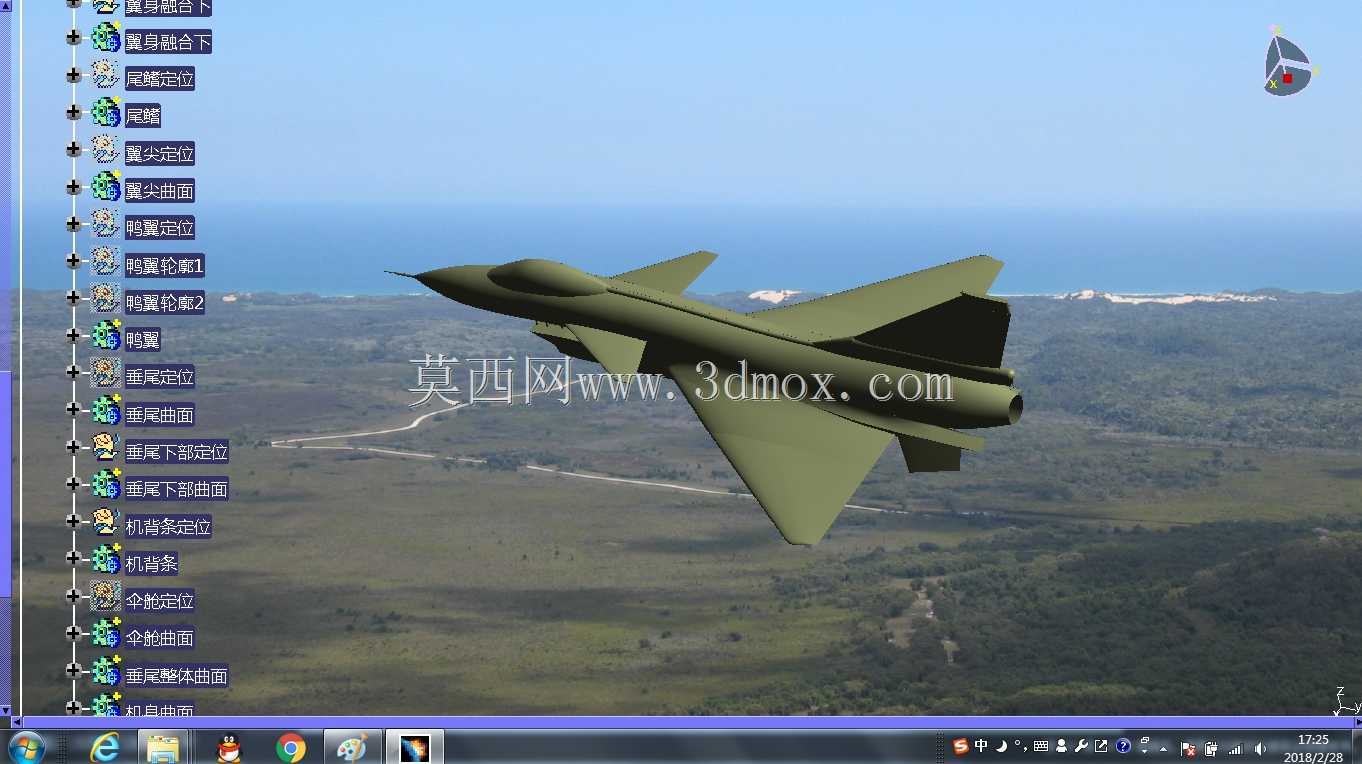

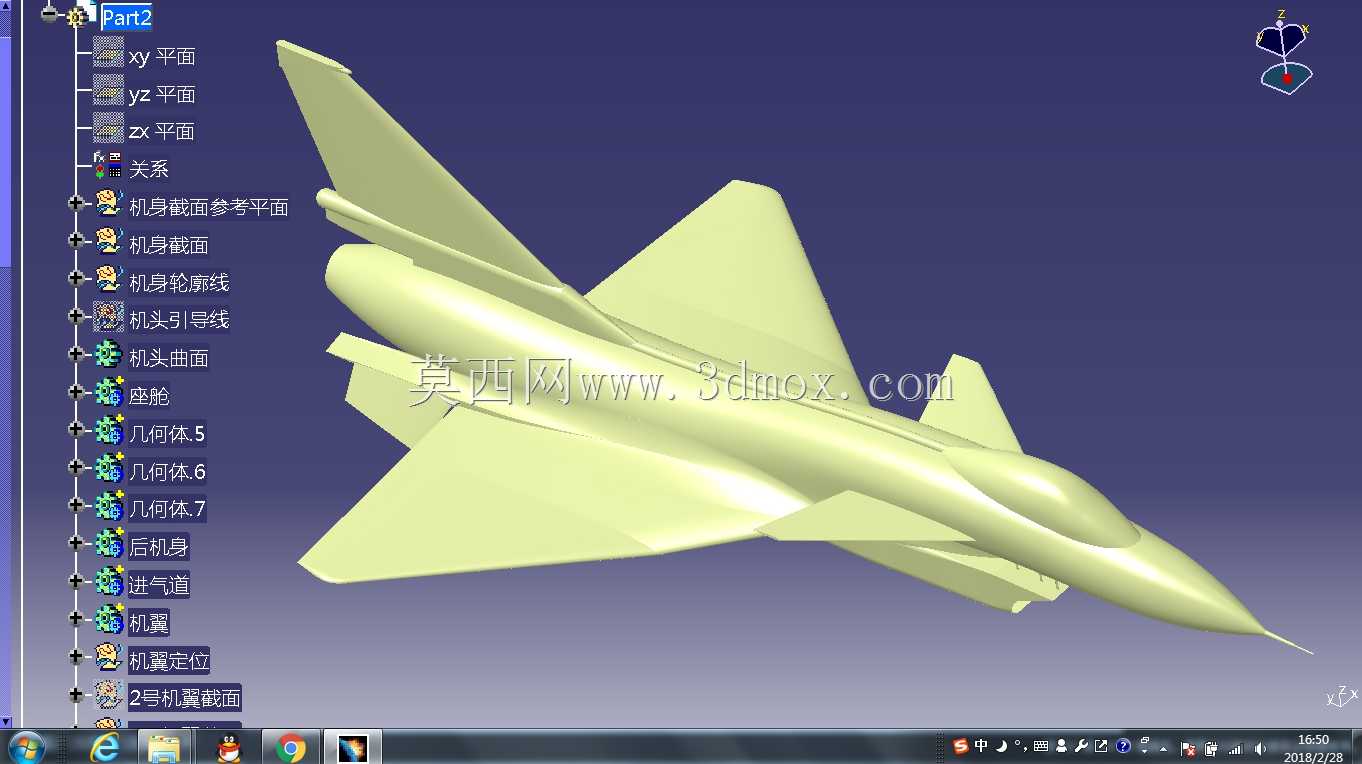

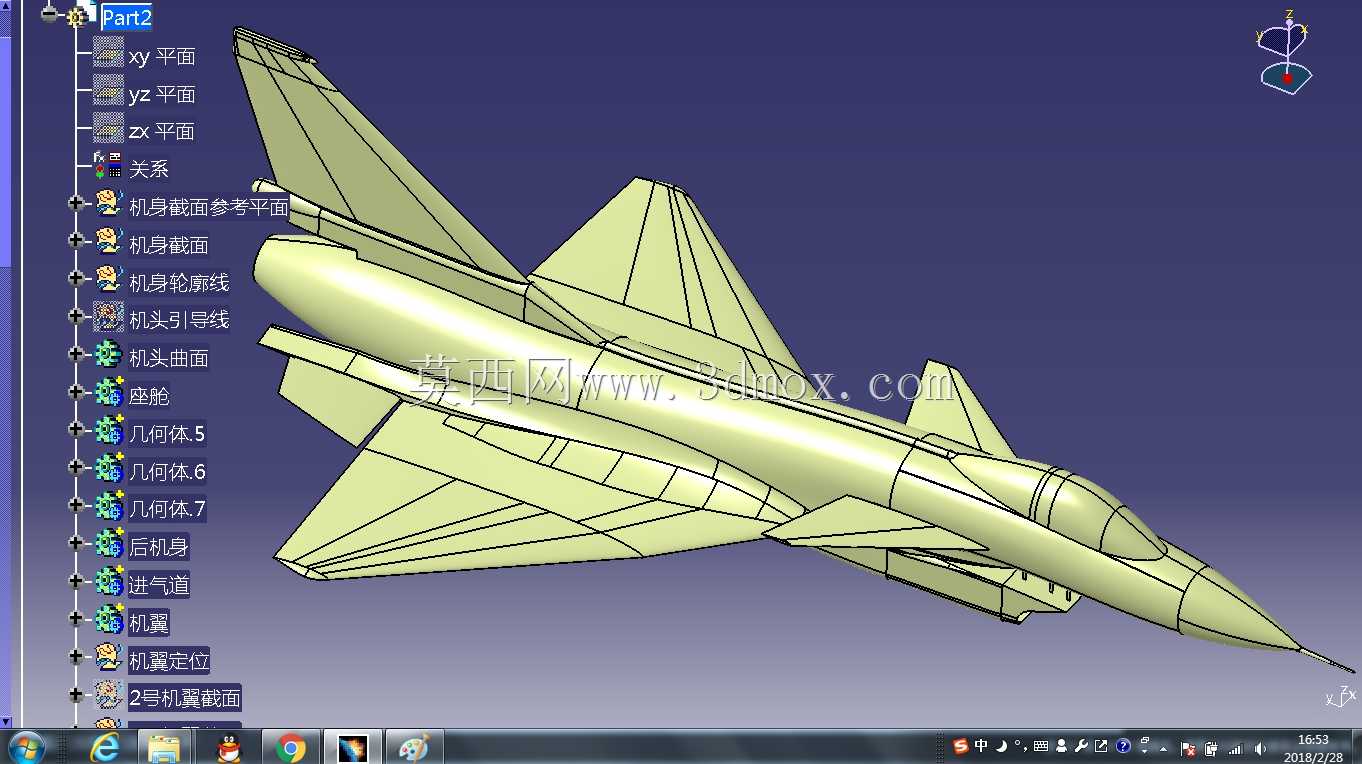

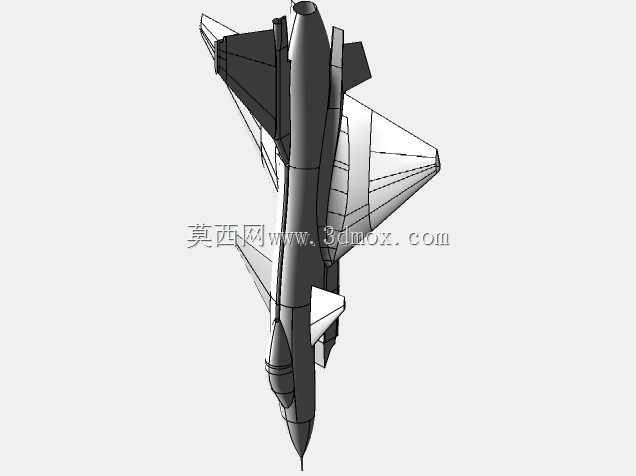

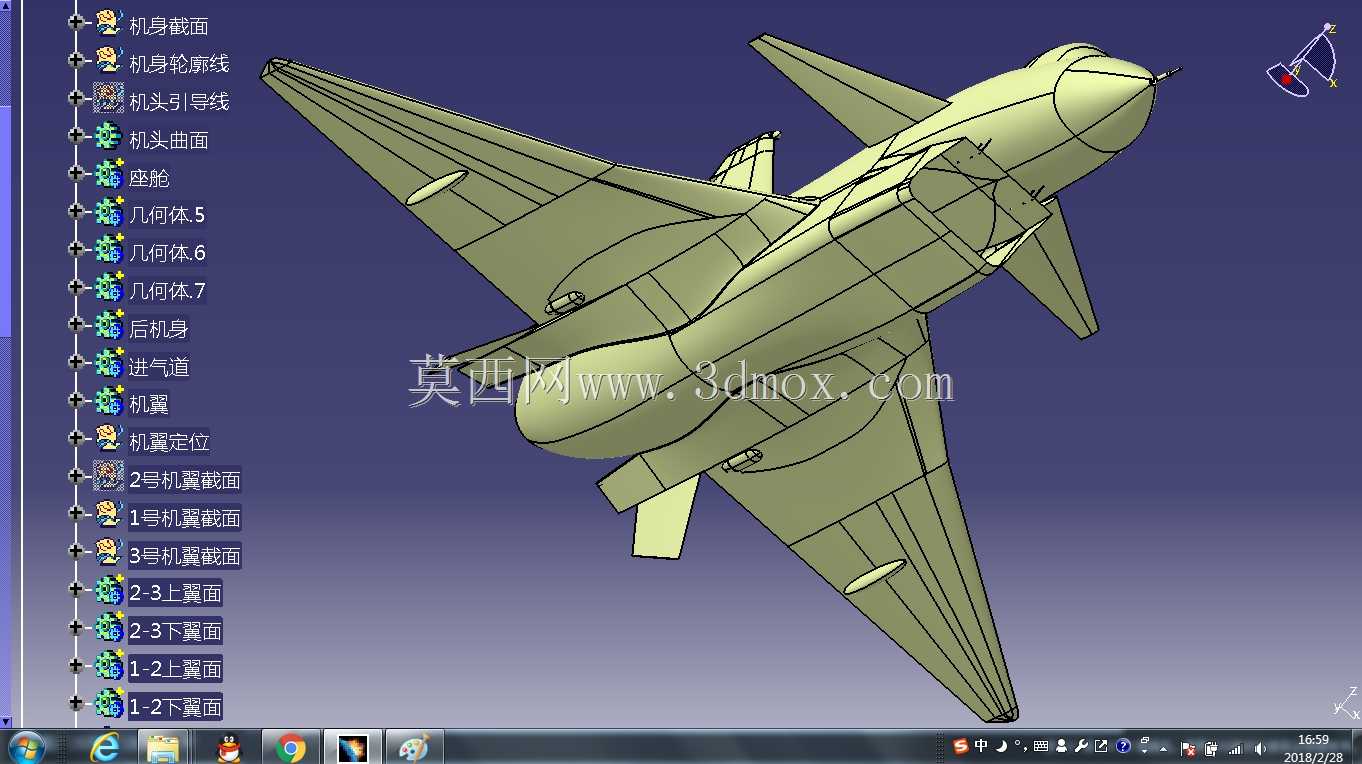

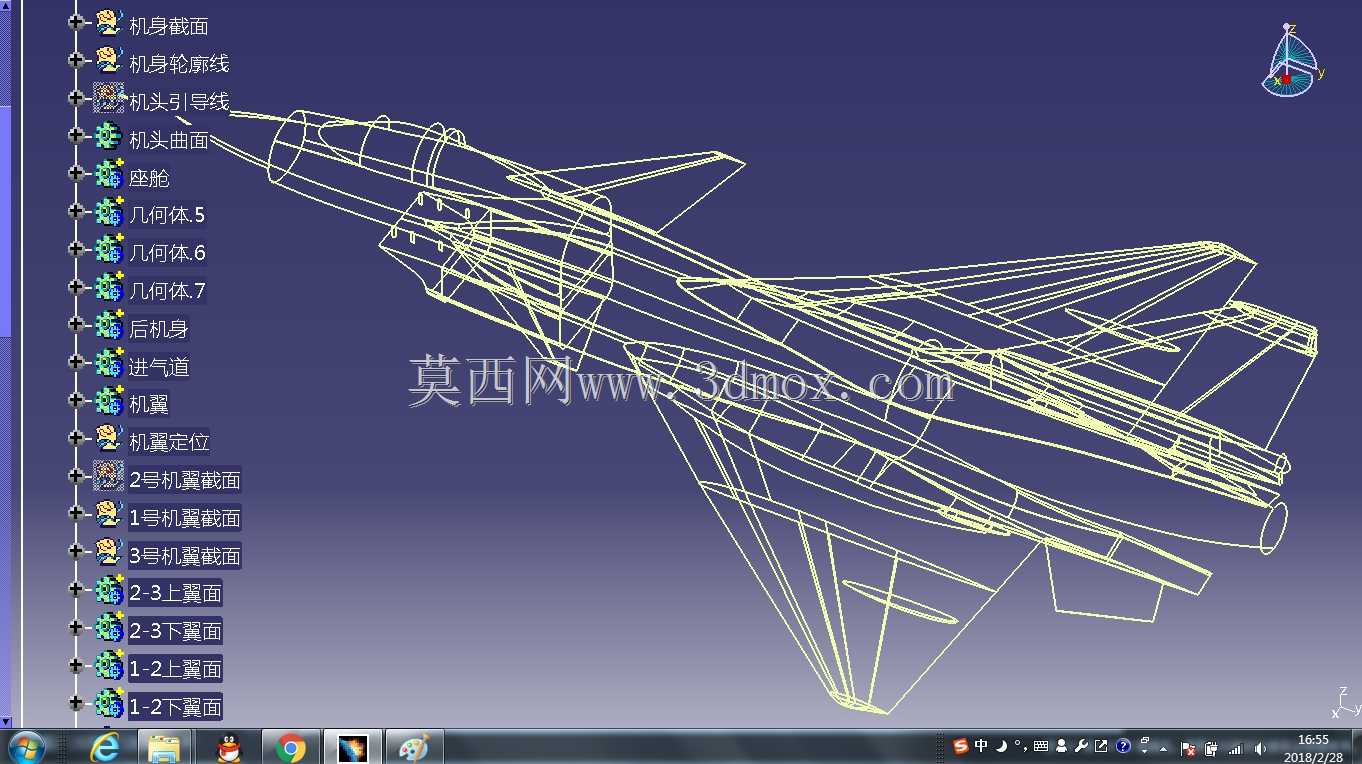

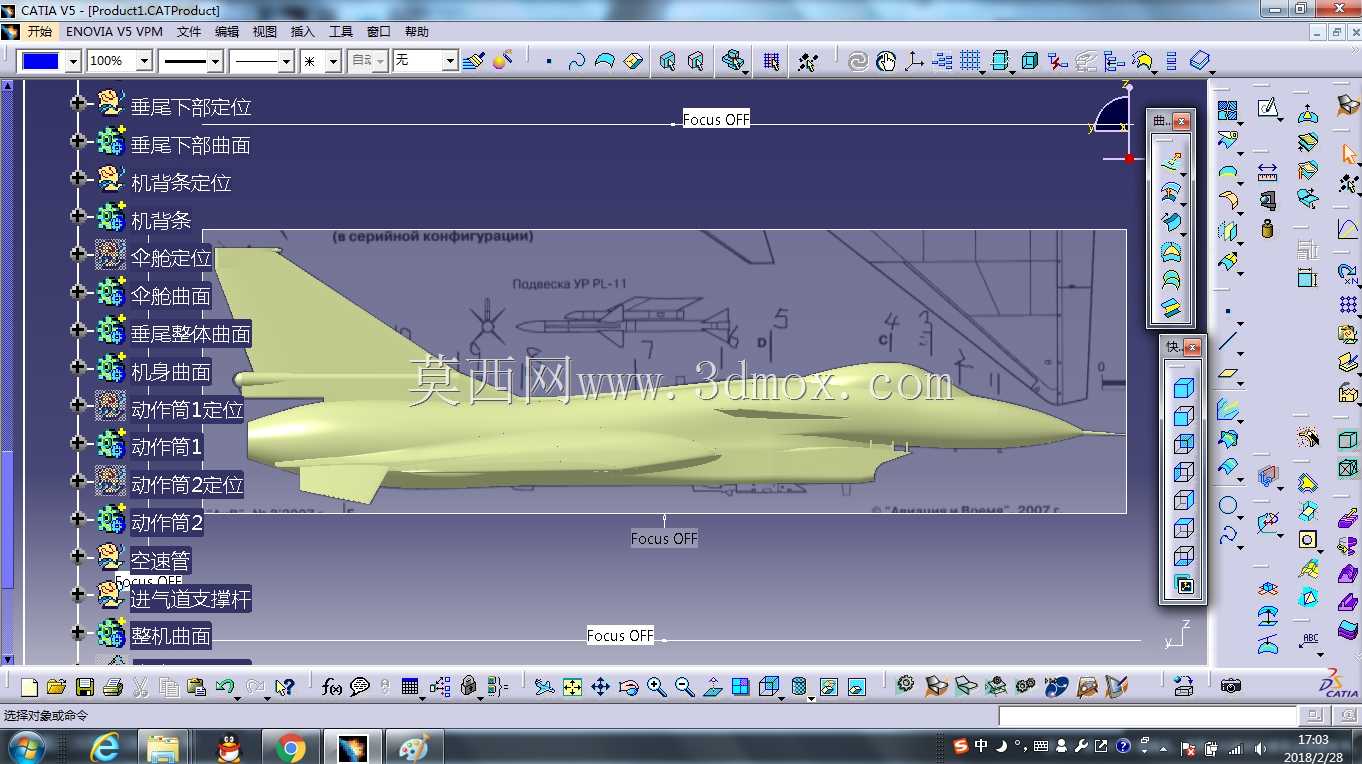

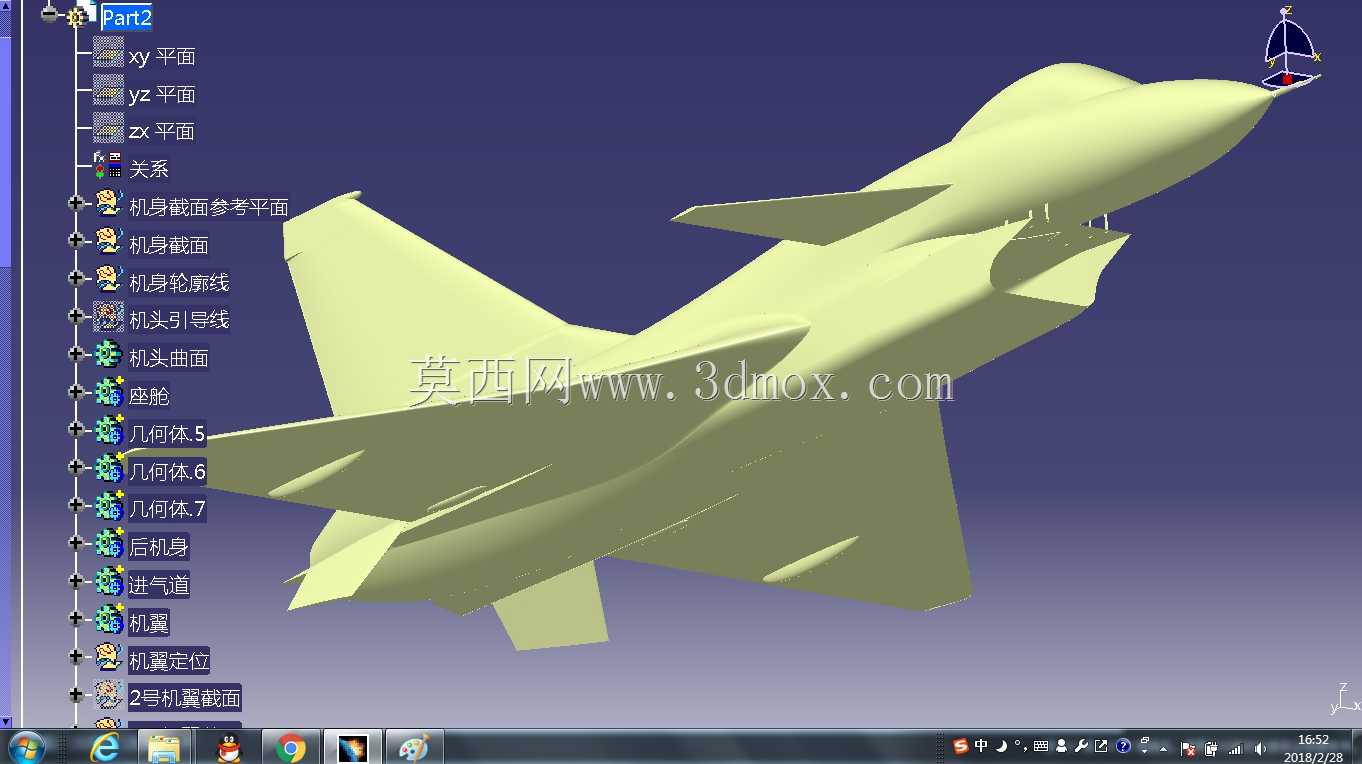

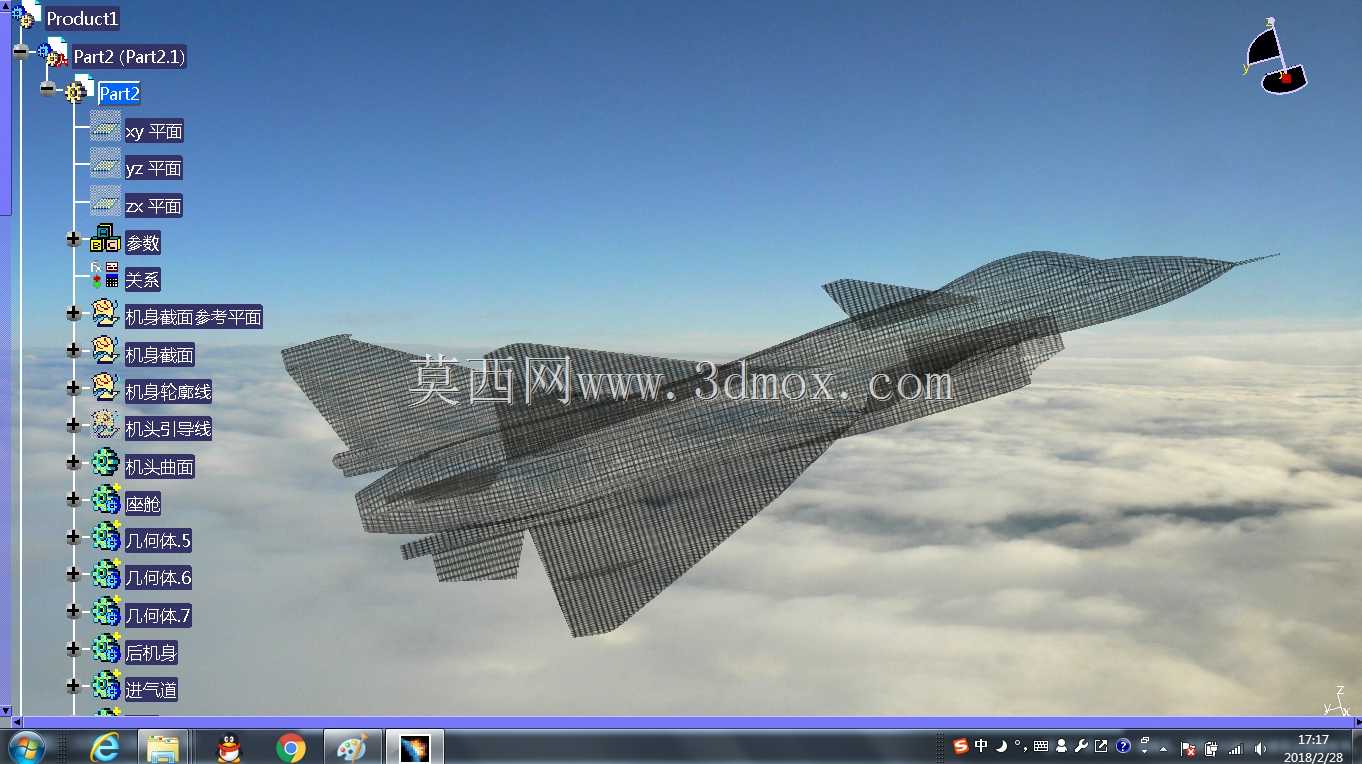

该三维数模完整还原了歼10A战斗机的整机气动外形与核心结构分区，在航空装备研发、教学仿真、防务展陈等场景中具备较高的应用价值，可支撑航空类专业的气动原理教学、飞行器外形方案论证、模拟飞行视景仿真搭建等实际工作开展。从实际用途来看，该数模精准复现了歼10A作为单发单座第三代战斗机的气动特征，可用于航空科普场景下的结构拆解演示，也能作为仿真训练系统中的载具外形基准，为飞行模拟操作提供高还原度的视觉参照，同时也可作为航空文创产品开发的外形依据，保障衍生产品的外形还原精度。在功能特性层面，数模按照实机结构逻辑拆分出机身截面参考、机身轮廓、机头引导线、机头曲面、座舱、后机身、进气道、机翼、机翼定位、翼型截面等独立结构单元，每个单元的曲面衔接都严格遵循实机的气动设计逻辑，鸭翼与主翼的耦合位置、垂尾与腹鳍的角度、进气道与机身的融合过渡都贴合实机的气动设计要求，能够准确反映歼10A的鸭式布局气动特点，数模的曲面连续性满足常规仿真渲染、外形验证的使用需求。从设计思路来看，该数模采用自顶向下的建模逻辑，先搭建整机的基准平面与轮廓引导线，确定整机的长、宽、高比例边界，再依次完成机头曲面、座舱段、机身中段、后机身、机翼、尾翼等部件的曲面构建，最后完成各部件的曲面缝合与过渡处理，确保整机外形的流畅性，建模过程中优先保障气动外形的还原度，对机身表面的检修口盖、天线等细节做了适度简化，平衡了模型精度与使用便捷性。在外形尺寸与安装边界层面，数模严格按照实机的比例关系搭建，整机长度、翼展、机高的比例符合实机参数，各气动面的偏转预留边界符合实机的活动范围，鸭翼、副翼、尾翼等活动面的安装位置与转轴边界都做了对应预留，可直接用于后续的活动面运动仿真拓展，进气道的内流道曲面也做了完整构建，可支撑基础的进气道气动特性验证工作。
