模块化EMC电磁屏蔽方舱结构设计

这款EMC屏蔽方舱是面向电磁兼容测试、涉密通信保障、强电磁环境防护场景打造的密闭防护结构，核心作用是构建完全隔绝内外电磁信号交互的独立空间，既可以避免外部复杂电磁干扰内部精密测试设备、涉密通信装置的正常运行，也能防止内部电磁信号向外泄露造成信息失密，或是干扰周边电子设备的正常工作，可广泛应用于电磁兼容实验室、野外机动通信站点、强电磁脉冲防护区域、涉密电子设备检修场地等场景。

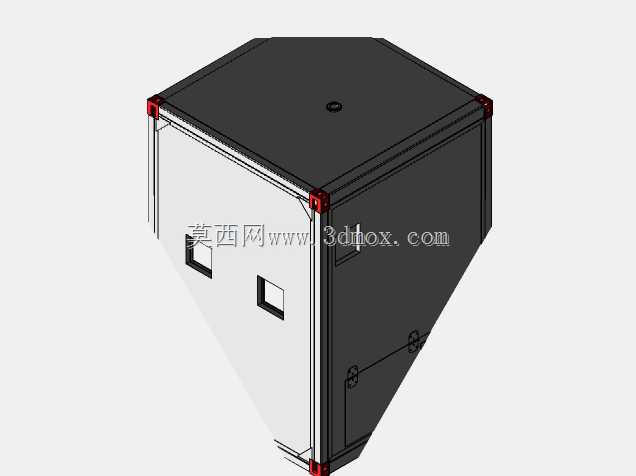

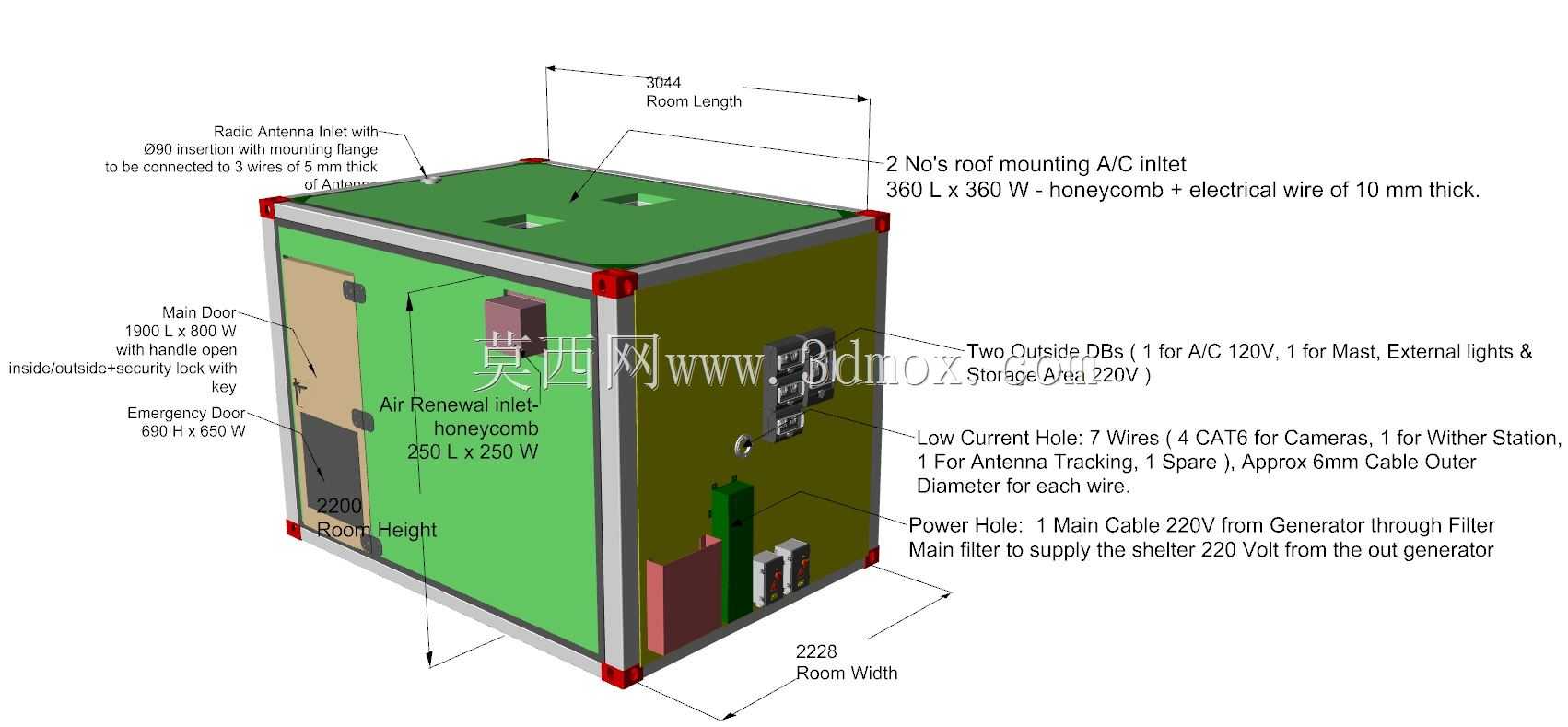

整体采用标准集装箱式方正舱体结构，舱体长度3044mm、宽度2228mm、高度2300mm，规整的外形尺寸既适配标准货运装载边界，也能满足室内固定安装、野外机动部署的不同场地要求，舱体边角采用高强度包角结构强化结构刚性，运输吊装过程中可抵御磕碰冲击，保障内部屏蔽层的结构完整性。舱体主入口设置1900mm×800mm带安全锁具的主门，可实现内外双向开启，满足人员进出、小型设备搬运的通行需求，同时在侧方预留690mm×650mm的应急逃生门，应对突发状况下的快速疏散要求。

舱体顶部预留两个360mm×360mm的空调安装接口，搭配10mm厚蜂窝状通风波导结构，在保障舱内外空气流通、温控设备安装的前提下，不会破坏整体屏蔽效能；侧方设置250mm×250mm的新风进风口，同样采用蜂窝波导结构实现通风与屏蔽的兼顾。舱壁根据使用需求预留多类线缆穿舱接口：弱电线缆孔可容纳7根线缆，包含4路CAT6类网线用于摄像设备数据传输、1路天线跟踪信号线、1路气象站信号线及1路备用线缆，单根穿舱线缆外径不超过6mm，所有穿舱位置均做屏蔽密封处理；强电接口设置专用电源滤波器，外部发电机输入的220V电源经滤波后接入舱内，完全阻断电磁信号沿电源线缆的传输路径。舱体外部还预留了外部设备DB接口，分别对应120V空调供电、桅杆设备供电、外部照明及220V储能装置连接，满足舱外配套设备的供电与信号连接需求，顶部预留的天线安装接口可搭配5mm厚法兰实现外接天线的可靠连接，不会造成屏蔽效能下降。

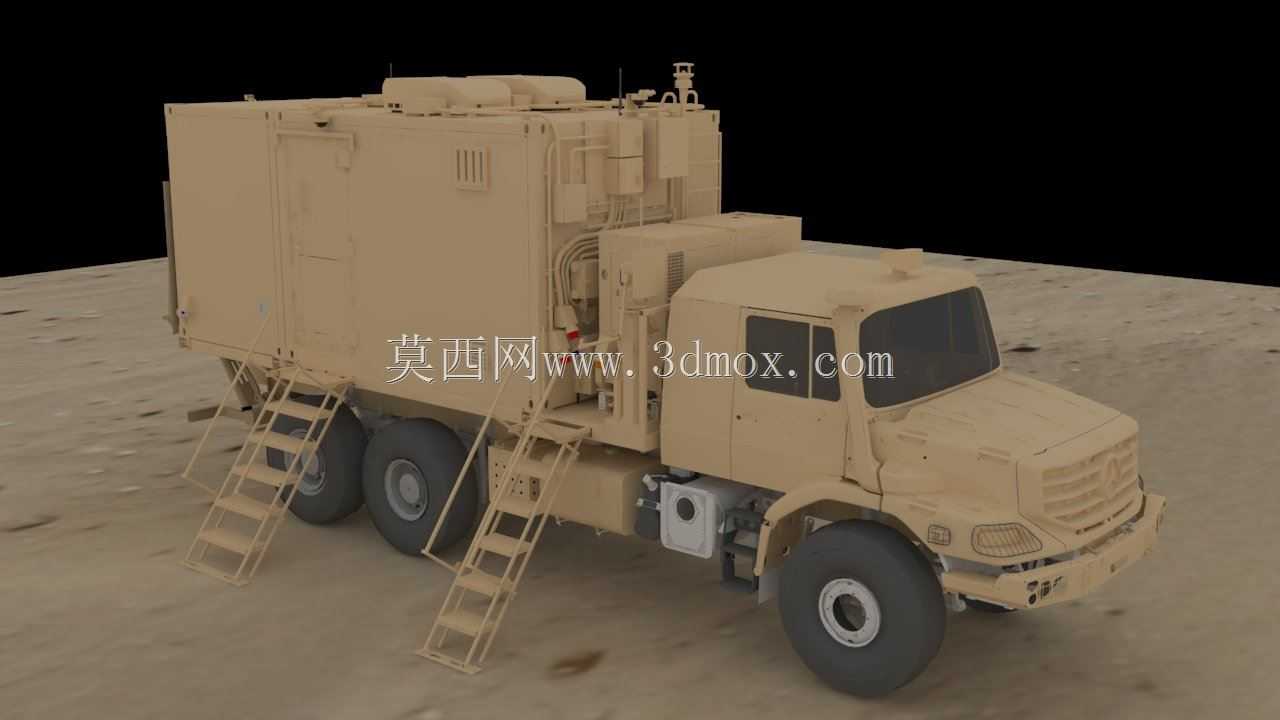

设计过程中充分考虑不同应用场景的适配性，舱体屏蔽壳体、外装框架可根据应用场景所需的特定频率屏蔽衰减要求，调整屏蔽板材厚度、波导规格、密封结构参数，在控制整体重量与制造成本的前提下，匹配不同等级的电磁防护需求，既可以作为固定测试场所长期部署，也可搭载载具实现机动转场，快速搭建临时电磁防护空间。
